Volvo S60 pierwszej generacji (2001-2009, P2) ma skrzynki bezpieczników w komorze silnika, na bocznym końcu deski rozdzielczej, w dolnej części kabiny oraz za osłoną bagażnika. Instalacja zmieniała się w trakcie produkcji: roczniki 2001-2005 i 2006-2009 korzystają z odmiennych układów skrzynki silnika, a bagażnik ma różną numerację przed i po modernizacji. Dla wersji benzynowych, wysokoprężnych i Bi-Fuel podano odrębne warianty pod tymi samymi oznaczeniami, bez pomijania pozycji.
Gdzie znajdują się skrzynki bezpieczników Volvo S60 I?
Komora silnika: główny moduł znajduje się pod pokrywą skrzynki elektrycznej w komorze silnika. Po odpięciu zatrzasków pokrywy dostępne są bezpieczniki oraz przekaźniki silnika, ABS, reflektorów i klimatyzacji. Niektóre duże zabezpieczenia wymagają czynności serwisowych.
Wnętrze: jedna skrzynka jest za boczną osłoną deski rozdzielczej dostępną po otwarciu drzwi kierowcy. Dodatkowy panel w wersjach 2005-2009 znajduje się w dolnej części kabiny pod deską, w pobliżu izolacji akustycznej. Aby uzyskać dostęp do obwodów, należy zdjąć odpowiednią osłonę.
Bagażnik: panel jest po lewej stronie za boczną wykładziną przestrzeni bagażowej. Znajdują się tam m.in. zabezpieczenia świateł tylnych, ogrzewania szyby, zamków i elementów wyposażenia dodatkowego.
Komora silnika – bezpieczniki 2001-2005
Starszy układ zabezpiecza m.in. sterownik silnika ECM, układ chłodzenia, ogrzewanie postojowe, reflektory, rozrusznik i pompę paliwa. Te same pozycje w latach 2001-2002, 2003-2004 i 2005 mogą mieć inne funkcje lub amperaż. W tabeli pozostawiono wszystkie 35 wierszy i warianty silników.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 25 | Ogrzewanie postojowe (opcja) |
| 2 | 20 | Światła pomocnicze (opcja) |
| 3 | 10 | 2005: Przepustnica (5-cyl bez turbodoładowania/Bi-paliwa) |
| 4 | 20 | Silnik benzynowy: Czujniki tlenu 2004-2005; Silnik wysokoprężny: Moduł sterowania silnikiem (ECM), zawór wysokiego ciśnienia |
| 5 | 15 | 2001-2002: Nagrzewnica skrzyni korbowej, zawory elektromagnetyczne |
| 5 (wariant 2) | 10 | 2003-2005: Nagrzewnica skrzyni korbowej, zawory elektromagnetyczne 2004-2005; Bi-Fuel: dystrybutor paliwa |
| 6 | 15 | Silnik benzynowy: Masa i czujnik przepływu, moduł sterowania silnikiem, wtryskiwacze |
| 6 (wariant 2) | 10 | Silnik wysokoprężny: Czujnik przepływu powietrza masowego |
| 7 | 10 | 2001-2004: Kontrola przepustnicy |
| 8 | 10 | Czujnik przyspieszenia pedału przyspieszenia (APM), sprężarka klimatyzacji, skrzynka elektroniki wentylatora (2003-2005) |
| 9 | 15 | 2001-2004: Horn |
| 9 (wariant 2) | 10 | 2005; Bi-paliwo LPG: Zawór zbiornika gazu |
| 10 | – | – |
| 11 | 20 | 2001-2004: Sprężarka klimatyzacyjna, cewki zapłonowe, wentylator elektryczny (2001-2002), zawory elektromagnetyczne (2004; olej napędowy) 2005: Cewki zapłonowe, cewki przekaźnikowe |
| 12 | 5 | 2001-2004: Styk światła hamowania |
| 13 | 25 | Wycieraczki szyby przedniej |
| 14 | 30 | ABS / STC (203-2004) / DSTC (2001-2004) |
| 15 | 15 | 2004; Bi-Fuel: zawór zbiornika gazu (Bi-Fuel |
| 15 (wariant 2) | 35 | 2005: Spryskiwacze reflektorów |
| 16 | 15 | 2001-2004: Wycieraczki szyby przedniej, spryskiwacze reflektorów |
| 17 | 10 | 2002-2004: Światła mijania (prawa) |
| 17 (wariant 2) | 20 | 2005: Światła mijania (prawa) |
| 18 | 10 | 2002-2004: Światła mijania (prawa) |
| 18 (wariant 2) | 15 | 2005: Światła pozycyjne (przednie) |
| 19 | 30 | ABS / STC (203-2004) / DSTC (2001-2004) |
| 20 | 15 | 2002-2004: Światło główne (lewe) |
| 20 (wariant 2) | 20 | 2005: Światła mijania (prawa) |
| 21 | 15 | 2002-2004: Światło główne (prawe) |
| 21 (wariant 2) | 15 | 2005: Pompa paliwa |
| 22 | 25 | 2001-2003: Rozrusznik silnikowy |
| 22 (wariant 2) | 40 | 2004: Rozrusznik |
| 22 (wariant 3) | 35 | 2005: Rozrusznik |
| 23 | 5 | 2001-2004: Moduł sterowania silnikiem (ECM) |
| 23 (wariant 2) | 10 | 2005: Zasilanie modułu sterowania silnikiem (ECM), cewka przekaźnika silnika (ECR) |
| 24 | Nie podano | Wolna pozycja |
Komora silnika – bezpieczniki 2006-2009
Późniejszy moduł zawiera m.in. dwa oddzielne zabezpieczenia ABS po 30 A, spryskiwacze reflektorów, ogrzewanie postojowe i obwody zasilania silnika. W tabeli ujęto także różnice diesla i benzyny oraz zmianę obsady pompy paliwa w latach 2008-2009.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | ABS |
| 2 | 30 | ABS |
| 3 | 35 | Spryskiwacze reflektorów |
| 4 | 25 | Ogrzewanie postojowe |
| 5 | 20 | Światła pomocnicze |
| 6 | 35 | Przekaźnik silnika rozruchowego |
| 7 | 25 | Wycieraczki szyby przedniej |
| 8 | 15 | 2006-2007: Sterownik skrzyni biegów (TCM), olej napędowy, modele R |
| 8 (wariant 2) | 15 | 2008-2009: Pompa paliwa |
| 9 | 15 | 2006-2007: Pompa paliwa |
| 9 (wariant 2) | 15 | 2008-2009: Sterownik skrzyni biegów (TCM), olej napędowy |
| 10 | 20 | Cewki zapłonowe (benzyna), moduł sterowania silnikiem (ECM), zawory wtryskowe (diesel) |
| 11 | 10 | Czujnik przyspieszenia pedału przyspieszenia (APM), sprężarka AC, skrzynka elektroniki wentylatora |
| 12 | 15 | Silnik benzynowy: Moduł sterujący silnika (ECM), zawory wtryskowe, czujnik przepływu masowego powietrza |
| 12 (wariant 2) | 5 | Silnik wysokoprężny: Czujnik przepływu powietrza masowego |
| 13 | 10 | Silnik benzynowy: Elektroniczny moduł przepustnicy (ETM) |
| 13 (wariant 2) | 15 | Silnik wysokoprężny: Elektroniczny moduł przepustnicy (ETM), zawór mieszania powietrza, regulator ciśnienia paliwa, zawór elektromagnetyczny |
| 14 | 20 | Silnik benzynowy: Sonda lambda |
| 14 (wariant 2) | 10 | Silnik wysokoprężny: Sonda lambda |
| 15 | 10 | Silnik benzynowy: Podgrzewacz skrzyni korbowej, zawory elektromagnetyczne |
| 15 (wariant 2) | 15 | Silnik wysokoprężny: Zawory elektromagnetyczne, świece żarowe |
| 16 | 20 | Światła mijania, lewe |
| 17 | 20 | Światła mijania, prawe |
| 18 | – | – |
| 19 | 5 | Zasilanie modułu sterującego silnika (ECM), przekaźnik silnika |
| 20 | 15 | Lampy pozycyjne |
| 21 | Nie podano | 2009: Pompa próżniowa |

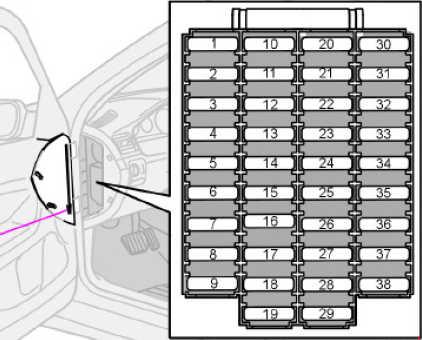

Bezpieczniki na bocznym końcu deski rozdzielczej – 2001-2009
Panel pod boczną pokrywą deski obejmuje zabezpieczenia reflektorów, elektrycznych foteli, pompy paliwa, szyb elektrycznych, centralnego zamka i wyposażenia kabiny. Funkcje niektórych numerów zmieniały się w 2003-2004 i od 2005 roku. Zestawienie zawiera 59 wierszy, w tym alternatywne wartości i obwody rocznikowe.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | 2001-2002: Lewe światło mijania |
| 1 (wariant 2) | 15 | 2003-2004: Reflektory (światła mijania), Bi-Xenon (opcja) |
| 1 (wariant 3) | 25 | 2005-2009: Elektryczna regulacja fotela kierowcy |
| 2 | 10 | 2001-2002: Prawa wiązka mijania |
| 2 (wariant 2) | 20 | 2003-2004: Reflektory (światła drogowe) |
| 2 (wariant 3) | 25 | 2005-2009: Elektryczna regulacja fotela pasażera |
| 3 | 15 | 2001-2002: Światła główne, światła mijania |
| 3 (wariant 2) | 30 | 2003-2004: Elektryczna regulacja fotela kierowcy 2005-2009: Wentylator systemu klimatyzacji |
| 4 | 20 | 2001-2002: Światła główne, światła drogowe |
| 4 (wariant 2) | 30 | 2003-2004: Elektryczna regulacja fotela pasażera |
| 4 (wariant 3) | 25 | 2005-2009: Moduł sterujący, przednie drzwi prawe |
| 5 | 30 | 2001-2002: Elektryczna regulacja fotela kierowcy |
| 5 (wariant 2) | 15 | 2003-2004: Wspomaganie układu kierowniczego zależne od prędkości obrotowej, pompa próżniowa |
| 5 (wariant 3) | 25 | 2005-2009: Moduł sterujący, lewe drzwi wejściowe |
| 6 | 30 | 2001-2002: Elektryczna regulacja fotela pasażera |
| 6 (wariant 2) | 5 | 2004; Bi-Fuel: zawór zbiornika gazu |
| 6 (wariant 3) | 10 | 2005-2009: Oświetlenie ogólne, sufit (RCM), górny moduł elektroniczny (UEM) |
| 7 | 15 | 2001-2004: Podgrzewane siedzenie (przednie lewe) 2005-2009: Szyberdach |
| 8 | 15 | 2001-2004: Podgrzewane siedzenie (przednie prawe) |
| 8 (wariant 2) | 7,5 | 2005-2009: Przełącznik zapłonu, system SRS, moduł sterowania silnikiem (ECM), moduł wyłączania funkcji SRS po stronie pasażera (PACOS), immobilizer (IMMO), Sterownik skrzyni biegów (TCM; modele Diesla i R – od 2006 r.) |
| 9 | 5 | 2001-2004: ABS / STC (2003-2004) / DSTC (2003-2004) 2005-2009: OBDII, przełącznik świateł (LSM), czujnik kąta skrętu (SAS), moduł koła kierownicy (SWM) |
| 10 | 15 | 2001-2002: Światło drogowe lewe |
| 10 (wariant 2) | 20 | 2005-2009: Audio |
| 11 | 15 | 2001-2002: Prawa wiązka drogowa |
| 11 (wariant 2) | 30 | 2005-2009: Wzmacniacz |
| 12 | 15 | 2001-2004: Poziomowanie reflektorów (2004), wycieraczki reflektorów |
| 12 (wariant 2) | 10 | 2005-2009: Wyświetlacz RTI |
| 13 | 20 | 2001-2002: Gniazdo elektryczne 12V |
| 13 (wariant 2) | 15 | 2003-2004: Gniazdo elektryczne 12V |
| 13 (wariant 3) | 5 | 2005-2009: Telefon |
| Uwaga | – | 14-38 – 2005-2009: Wolna pozycja |
| 14 | 5 | Strona pasażera fotela silnikowego, klamra przedniego pasa bezpieczeństwa (2001-2002) |
| 15 | 5 | 2001-2003: Audio, VNS 2004: Audio RTI (opcja) |
| 16 | 20 | Audio |
| 17 | 30 | Wzmacniacz |
| 18 | 5 | 2001-2002: Przednie światła przeciwmgielne |
| 18 (wariant 2) | 15 | 2003-2004: Przednie światła przeciwmgielne |
| 19 | 10 | 2001-2003: VNS 2004: Wyświetlacz RTI (opcja) |
| 20 | 5 | 2002: Przełącznik transportowy |
| 21 | 10 | Automatyczna skrzynia biegów, blokada biegów, przedłużony posuw D2 |
| 22 | 20 | Wskaźniki kierunku |
| 23 | 5 | Moduł przełącznika światła, moduł przełącznika (2001-2002), funkcje klimatyzacji i komfortu, złącze diagnostyczne, moduł kierownicy |
| 24 | 10 | 2001-2002: Zwiększenie dawki promieniowania rentgenowskiego w przekaźnikach: Klimatyzacja, fotel kierowcy, informacje dla kierowcy 2003-2004: Rozszerzony Dl-feed, system klimatyzacji, elektryczne siedzenie (kierowca), kombinowany panel przyrządów, ogrzewanie postojowe (opcja) |
| 25 | 10 | 2001-2002: Przełącznik zapłonu 30 feed: Centralny moduł elektroniczny: 50, S, X, X, 15 Poduszka powietrzna X, Przekaźnik X, Przekaźnik 15, Przekaźnik Rozrusznik silnika 2003: Przełącznik zapłonu, rozrusznik przekaźnikowy silnika, SRS, moduł sterujący silnika 2004: Przełącznik zapłonu (30-zasilanie), centralny moduł elektroniczny, przekaźnikowy rozrusznik silnika, moduł sterowania silnika |
| 26 | 30 | Dmuchawa klimatyzacyjna |
| 27 | 15 | 2001-2002: Moduł elektroniczny – drzwi wejściowe i lusterka drzwiowe 2004: Aktywne podwozie FOUR-C |
| 28 | 10 | Moduł elektroniczny (dach), oświetlenie wewnętrzne (sufit) |
| 29 | 10 | Telefon |
| 30 | 10 | 2001-2002: Światła pozycyjne/parkingowe (lewe – przód i tył) |
| 30 (wariant 2) | 7,5 | 2003-2004: Światła pozycyjne/parkingowe (lewe – przód i tył) |
| 31 | 10 | 2001-2002: Światła pozycyjne/parkingowe (prawe – przód i tył), oświetlenie tablicy rejestracyjnej |
| 31 (wariant 2) | 7,5 | 2003-2004: Światła pozycyjne/parkingowe (prawe – przód i tył), oświetlenie tablicy rejestracyjnej |
| 32 | 10 | Centralny moduł elektryczny, oświetlenie lusterek, wspomaganie kierownicy, oświetlenie przedziału rękawic (2003-2004), wewnętrzne oświetlenie kurtuazyjne (2003) |
| 33 | 15 | Pompa paliwa |
| 34 | 15 | Szyberdach |
| 35 | 25 | Centralny zamek, Szyby elektryczne. lusterko lewych drzwi |
| 36 | 25 | Centralny zamek, Szyby elektryczne. lusterko prawe drzwi |
| 37 | 30 | Tylne Szyby elektryczne, elektryczne zamki bezpieczeństwa dla dzieci (2003-2004) |
| 38 | 5 | 2003-2004: Syrena alarmowa |
Dodatkowy panel bezpieczników w kabinie – 2005-2009
Druga skrzynka kabinowa umieszczona jest pod deską w pobliżu wygłuszenia po stronie kierowcy. Zawiera osobne zabezpieczenia podgrzewanych foteli, elektroniki kabiny, klaksonu i modułów sterujących. Wykaz zachowuje wszystkie 36 numerowanych pozycji, w tym miejsca wolne.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Ogrzewanie foteli, po prawej stronie |
| 2 | 15 | Ogrzewanie foteli, lewa strona |
| 3 | 15 | Klakson |
| 4 | – | – |
| 5 | – | – |
| 6 | – | Wolna pozycja |
| 7 | – | Wolna pozycja |
| 8 | 5 | Syrena |
| 9 | 5 | Zasilanie przełącznika lampy hamulcowej |
| 10 | 10 | Kombinowany panel przyrządów (DIM), klimatyzacja (CCM), ogrzewanie postojowe, fotel kierowcy |
| 11 | 15 | Gniazdo fotela przedniego i tylnego |
| 12 | – | – |
| 13 | – | Wolna pozycja |
| 14 | 15 | S60 R, 2005-2006: Wycieraczki reflektorów |
| 15 | 5 | ABS, STC/DSTC |
| 16 | 10 | Dwupaliwowe, Elektronicznie sterowane wspomaganie układu kierowniczego (ECPS), Bi-Xenon, poziomowanie reflektorów |
| 17 | 7,5 | Światło przeciwmgielne, przednie lewe |
| 18 | 7,5 | Światło przeciwmgielne, przednie prawe |
| 19 | – | Wolna pozycja |
| 20 | – | Wolna pozycja |
| 21 | 10 | Moduł sterowania skrzynią biegów (TCM), blokada biegu wstecznego (M66) |
| 22 | 10 | Światło główne, lewe |
| 23 | 10 | Światło główne, prawe |
| 24 | – | – |
| 25 | – | – |
| 26 | – | Wolna pozycja |
| 27 | – | Wolna pozycja |
| 28 | 5 | Elektryczna regulacja fotela pasażera, audio |
| 29 | 7,5 | 2008-2009: BiFuel, Pompa paliwa |
| 30 | 5 | BLIS |
| 31 | – | Wolna pozycja |
| 32 | – | Wolna pozycja |
| 33 | 20 | Pompa próżniowa |
| 34 | 15 | S60 R, 2005-2006: Pompa spryskiwacza, wycieraczki reflektorów |
| 35 | – | – |
| 36 | – | – |

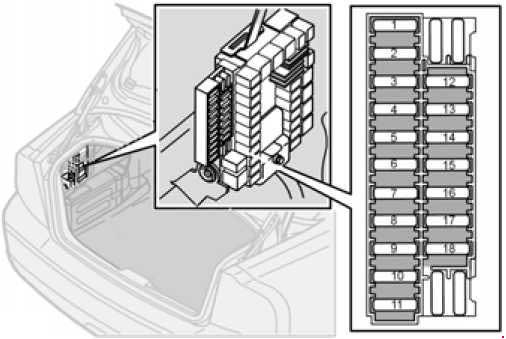

Skrzynka bezpieczników bagażnika – 2001-2004
Starszy tylny panel odpowiada m.in. za światła, ogrzewanie tylnej szyby, oświetlenie bagażnika, instalację przyczepy i w wybranych odmianach zasilanie układu AWD. Niektóre diesle mają tu również zabezpieczenia podgrzewania filtra paliwa. Wszystkie 18 pozycji podano osobno.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Tylny moduł elektroniczny, oświetlenie przedziału ładunkowego |
| 2 | 10 | Tylne światła przeciwmgielne |
| 3 | 15 | Kontrolka hamulca |
| 4 | 10 | Światła awaryjne |
| 5 | 5 | Odmrażarka tylnego okna, przekaźnik 15I (akcesoria) |
| 6 | 10 | Otwór klapy tylnej |
| 7 | 10 | Zagłówki składane |
| 8 | 15 | Drzwi tylne z centralnym zamkiem, Drzwi wlewu paliwa |
| 9 | 15 | Zaczep przyczepy (30 posuwów) (wyposażenie dodatkowe) |
| 10 | 10 | Zmieniarka płyt CD, CD ROM (2001-2002), VNA (2001-2002), Antena (2001-2002), VNS (2003), RTI (2004) |
| 11 | 15 | Moduł kontroli akcesoriów (AEM) |
| 12 | – | – |
| 13 | – | – |
| 14 | 7,5 | 2003-2004: Światło hamowania |
| 15 | 20 | Zaczep przyczepy (15 I feed) |
| 16 | 15 | Gniazdo elektryczne, Bagażnik (opcja) |
| 17 | 7,5 | Diesel, 2004: Filtr paliwa ogrzewanego Samochody AWD, 2002-2004: Moduł sterujący, napęd na wszystkie koła |
| 18 | 15 | Diesel, 2004: Filtr paliwa ogrzewanego |
Skrzynka bezpieczników bagażnika – 2005-2009
W nowszej instalacji tylny panel ma numery 1-38. Funkcje części bezpieczników zależą od wyposażenia i roku produkcji, szczególnie przy pozycji 2 w latach 2005-2007 i 2008-2009. Zachowano 40 wierszy, ponieważ niektóre pozycje mają oddzielne rocznikowe przypisania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Światło cofania |
| 2 | 15 | 2005-2007: Lampy postojowe, lampy przeciwmgielne, oświetlenie przedziału ładunkowego, oświetlenie tablicy rejestracyjnej, diody LED w oświetleniu hamulcowym |
| 2 (wariant 2) | 20 | 2008-2009: Lampy pozycyjne, lampy przeciwmgielne, oświetlenie powierzchni ładunkowej, oświetlenie tablicy rejestracyjnej, lampy w świetle hamowania |
| 3 | 20 | 2005-2007: Akcesoria (AEM) |
| 3 (wariant 2) | 15 | 2008-2009: Akcesoria (AEM) |
| 4 | – | Wolna pozycja |
| 5 | 10 | REM elektronika |
| 6 | 7,5 | Zmieniarka płyt CD, telewizor, RTI |
| 7 | 15 | Okablowanie wspornika holowniczego (30-strumieniowe) |
| 8 | 15 | Gniazdo przedziału ładunkowego |
| 9 | 20 | Prawe tylne drzwi: elektryczna szyba, elektryczna blokada okna |
| 10 | 20 | Prawdziwe lewe drzwi: elektryczne okno, elektryczna blokada okna |
| 11 | – | Wolna pozycja |
| 12 | – | Wolna pozycja |
| 13 | 15 | Filtropochłaniacz oleju napędowego |
| 14 | – | – |
| 15 | – | Wolna pozycja |
| 16 | – | Wolna pozycja |
| 17 | 5 | Akcesoria audio |
| 18 | – | Wolna pozycja |
| 19 | 15 | Zagłówek składany |
| 20 | 20 | Okablowanie wspornika pociągowego (15-przewodowe) |
| 21 | – | Wolna pozycja |
| 22 | – | – |
| 23 | 7,5 | AWD |
| 24 | 15 | Four-C SUM |
| 25 | – | – |
| 26 | 5 | Pomoc w parkowaniu |
| 27 | 30 | Bezpiecznik główny: Okablowanie wspornika pociągowego, czterocylindrowy, wspomaganie parkowania, AWD |
| 28 | 15 | System centralnego zamykania (PCL) |
| 29 | 25 | Oświetlenie przyczepy, po lewej: światło postojowe, kierunkowskaz |
| 30 | 25 | Oświetlenie przyczepy, po prawej: światło hamowania, tylne światło przeciwmgielne, kierunkowskaz |
| 31 | 40 | Bezpiecznik główny: Bezpiecznik 37, 38 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | 20 | Podgrzewana szyba tylna |
| 38 | 20 | Podgrzewana szyba tylna |
Zmiany pomiędzy rocznikami i silnikami
2001-2004: starsze skrzynki w silniku i bagażniku, ze zmianami dla wybranych roczników. 2005: przejściowa konfiguracja, z innymi funkcjami obwodów wyposażenia. 2006-2009: nowszy panel komory silnika i bagażnika. Warianty Volvo S60 R, benzynowe silniki z turbodoładowaniem, diesle, Bi-Fuel i AWD mogą się różnić obsadą. Amperaż bezpiecznika zawsze należy dobierać dla danego roku modelowego i wersji silnika.
Źródła danych
Volvo Cars, instrukcje obsługi i dokumentacja elektryczna Volvo S60 I (platforma P2), wykazy skrzynek dla lat 2001-2009. Schematy lokalizacji i numeracji skrzynek silnika, kabiny oraz bagażnika. Zdjęcie samochodu: IFCAR, Wikimedia Commons, domena publiczna.
