Volvo S60 II (2011-2018, platforma Y20) ma skrzynkę bezpieczników w komorze silnika, dwa moduły kabinowe pod schowkiem pasażera oraz skrzynkę w bagażniku. W autach z funkcją Start/Stop występuje dodatkowy blok wysokoprądowy. Wartości i funkcje części zabezpieczeń zmieniały się w rocznikach 2011-2018, dlatego tabele zachowują wszystkie pozycje, warianty rocznikowe i różnice wyposażenia.
Lokalizacja skrzynek bezpieczników
Komora silnika: główna skrzynka znajduje się pod pokrywą z tworzywa. W różnych częściach modułu umieszczono zabezpieczenia sterowania silnikiem, ABS, reflektorów, chłodzenia i zasilania głównego. W wersjach Start/Stop może występować dodatkowy panel w chłodnej strefie komory silnika.
Wnętrze: moduły A i B są pod schowkiem przed fotelem pasażera. Odsuń dywanik, zwolnij zaczepy dolnej osłony i otwórz pokrywę skrzynki. W zależności od roku i wersji wyposażenia w panelach zasilane są układy audio, wskaźników, zamków, szyb, klimatyzacji i poduszek powietrznych.
Bagażnik: tylny panel znajduje się za boczną osłoną przestrzeni bagażowej. Obejmuje m.in. elektryczny hamulec postojowy, ogrzewanie tylnej szyby i obwody przyczepy.
Bezpieczniki w komorze silnika – pełna tabela
Główna numeracja sięga pozycji 44. Niektóre to zabezpieczenia główne dużej mocy, a inne standardowe wkładki. W tabeli znajdują się 60 wierszy, ponieważ część numerów ma alternatywne funkcje zależne od rocznika i rodzaju silnika. Wiersz dodatkowego wariantu nie oznacza kolejnego gniazda.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 50 | Główne zabezpieczenie CEM KL30B |
| 2 | 50 | Główne zabezpieczenie CEM KL30A |
| 3 | 60 | Główne zabezpieczenie RJBA KL30 |
| 4 | 60 | Główne zabezpieczenie CJB KL30 |
| 5 | 60 | Główne zabezpieczenie CJB 15E KL30 |
| 6 | – | – |
| 7 | 100 | Podgrzewacz powietrza PTC |
| 8 | 20 | 2011-2013: Spryskiwacze reflektorów |
| 8 (wariant 2) | 40 | 2014-2018: Podgrzewana szyba przednia, lewa strona |
| 9 | 30 | Wycieraczki szyby przedniej |
| 10 | 25 | Ogrzewanie postojowe |
| 11 | 40 | Wentylator powietrza wentylacyjnego |
| 12 | 40 | 2014-2018: Ogrzewana szyba przednia, prawa strona |
| 13 | 40 | Pompa ABS |
| 14 | 20 | Zawory ABS |
| 15 | 20 | 2014-2018: Spryskiwacze reflektorów |
| 16 | 10 | Poziomowanie reflektorów, aktywne reflektory ksenonowe – ABL |
| 17 | 20 | Główne zabezpieczenie CEM |
| 18 | 5 | ABS 15-feed |
| 19 | 5 | Wspomaganie układu kierowniczego związane z prędkością |
| 20 | 10 | Sterownik silnika, moduł sterujący skrzynią biegów, poduszki powietrzne |
| 21 | 10 | Podgrzewane dysze spryskiwaczy |
| 22 | 5 | 2011-2012: Pompa próżniowa 5-cyl Petrol Turbo i GTDI |
| 23 | 5 | Sterowanie reflektorami |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 5 | Przekaźnik, komora silnika |
| 28 | 20 | Światła pomocnicze |
| 29 | 15 | Klakson |
| 30 | 10 | 2011-2018: Moduł sterowania silnikiem (ECM) |
| 30 (wariant 2) | 5 | 2016-2018, 4-cyl: Moduł sterowania silnikiem (ECM) |
| 31 | 15 | Moduł sterujący transmisją |
| 32 | 15 | 2011-2016: Sprężarka A/C, 2012-2018, silnik wysokoprężny diesel: Podtrzymująca pompa płynu chłodzącego |
| 33 | 5 | Cewki przekaźników |
| 34 | 30 | 2011-2016: Przekaźnik silnika rozruchowego |
| 35 | 10 | Cewki zapłonowe (4-cyl. benzyna), moduł kontroli żarzenia (5-cyl. silnik wysokoprężny) |
| 35 (wariant 2) | 20 | Moduł sterujący silnikiem (4-cyl.), cewki zapłonowe (5, 6-cyl. benzyny), kondensator (6-cyl.) |
| 36 | 10 | 2011-2013: Moduł sterowania silnikiem (benzyna) 2014-2015: Moduł sterujący silnikiem (benzyna z wyjątkiem 4-cyl. 2,0 l (nie dotyczy silnika B4204T7)) 2016: Moduł sterujący silnikiem (5, benzyna 6-cyl.) |
| 36 (wariant 2) | 15 | 2011-2013: Moduł sterujący silnikiem (silnik wysokoprężny) 2014-2015: Moduł sterujący silnikiem (1,6 l oleju napędowego, 5-cyl. oleju napędowego) 2016-2018: Moduł sterujący silnikiem (5-cyl. diesel) |
| 36 (wariant 3) | 20 | 2014-2015: Moduł sterujący silnikiem (4-cyl. 2,0 l (ma jednak zastosowanie do silnika B4204T7)) 2016-2018: Moduł sterujący silnikiem (4-cyl.) |
| 37 | 15 | 2011: Czujnik przepływu powietrza masowego, zawory (5-cylindrowy silnik wysokoprężny) 2012: Czujnik przepływu powietrza (5, 6-cyl.), zawory regulacyjne (5-cyl. diesel), wtryskiwacze (5, 6-cyl. benzyna), moduł sterowania silnikiem (6-cyl.) 2013-2016: Czujnik przepływu powietrza (5-cyl. diesel, 6-cyl.); zawory regulacyjne (5-cyl. diesel); wtryskiwacze (5, 6-cyl. benzyna); moduł sterowania silnikiem (5-cyl. benzyna, 6-cyl.) 2017-2018: Masowy przepływomierz powietrza (5-cyl. diesel); zawory regulacyjne (5-cyl. diesel) |
| 37 (wariant 2) | 10 | 2012-2013: Zawory (benzyna 1,6 l), czujnik przepływu powietrza masowego (benzyna 1,6 l), czujnik przepływu powietrza masowego (D4162T), zawór regulacyjny, przepływ paliwa (D4162T) 2014: Zawory (benzyna 1,6 l); czujnik przepływu powietrza (1,6 l, 4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); termostat (benzyna 4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); zawór EVAP (4cyl. 2.benzyna 0 l (nie dotyczy silnika B4204T7)); zawór chłodzący układu klimatyzacji (4-cyl. 2.0 l oleju napędowego); pompa chłodząca układu EGR (4-cyl. 2.0 l oleju napędowego) Czujnik przepływu powietrza (silnik D4162T); zawór sterujący, przepływ paliwa (silnik D4162T). 2015: Zawory (benzyna 1,6 l); czujnik przepływu powietrza (1,6 l, 4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); termostat (benzyna 4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); zawór EVAP (4cyl. benzyna 2,0 l (nie dotyczy silnika B4204T7)); pompa chłodząca do EGR (4-cyl. 2,0 l oleju napędowego), zawór regulacyjny, przepływ paliwa (silnik D4162T) 2016-2018: Czujnik przepływu powietrza (4-cyl.); termostat (4-cyl. benzyna); zawór EVAP (4-cyl. benzyna); pompa chłodząca do EGR (4-cyl. diesel) |
| 38 | 10 | 2011: Zawory silnika 2012: Sprężarka A/C (5, 6-cyl.), Zawory silnika, Moduł sterowania silnikiem (6-cyl.) Solenoidy (6-cyl. bez turbosprężarki), Silniki napędowe, kolektor dolotowy (6-cyl. bez turbosprężarki), Czujnik przepływu powietrza masowego (4-cyl. 2,0 l benzyny), Czujnik poziomu oleju (5-cyl. silnik wysokoprężny), Pompa czynnika chłodniczego (D4162T). 2013: Sprzęgło elektromagnetyczne A/C (5, 6-cyl.); Zawory, moduł sterowania silnikiem (6-cyl.) Solenoidy (6-cyl. bez turbodoładowania); Silniki napędowe, kolektor dolotowy (6-cyl. bez turbodoładowania); Czujnik przepływu powietrza (4-cyl. 2,0 l benzyny, benzyna 5-cyl. benzyna); Czujnik poziomu oleju (5-cyl. silnik wysokoprężny), pompa chłodziwa (D4162T). 2014-2015: Sprzęgło elektromagnetyczne A/C (5, 6-cyl.); zawory (1,6 l, silnik B4204T7; 5-cyl., 6-cyl.); moduł sterowania silnikiem (6-cyl.); Solenoidy (6-cyl. bez turbosprężarki); silniki napędowe, kolektor dolotowy (6-cyl. bez turbosprężarki); czujnik przepływu powietrza wlotowego (silnik B4204T7; benzyna o pojemności 5cyl. 2016: Sprzęgło elektromagnetyczne A/C (5, 6-cyl.); Zawory (5, 6-cyl.); Moduł sterowania silnikiem (6-cyl.); Czujnik przepływu powietrza masowego (5-cyl. benzyna); Czujnik poziomu oleju 2017-2018: Sprzęgło elektromagnetyczne A/C (5-cyl. diesel); Zawory (5-cyl. diesel); Czujnik poziomu oleju |
| 38 (wariant 2) | 15 | 2014-2015: Zawory (4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); pompa olejowa (4-cyl. 2,0 l benzyny (nie dotyczy silnika B4204T7)); lambda-sond, benzyna środkowa (4-cyl. 2,0 l benzyny (nie dotyczy silnika B4204T7)); lambda-sond, tylna (4-cyl. 2,0 l oleju napędowego). 2016-2018: Zawory (4-cyl.); pompa olejowa (4-cyl. benzyna); lambda-sond, centralny (4-cyl. benzyna); lambda-sond, tylny (4-cyl. silnik wysokoprężny) |
| 39 | 15 | 2011: EVAP, sonda lambda, wtrysk (benzyna) 2012-2013: Zawór EVAP (5, benzyna 6-cyl.), lambda-sondy (5, benzyna 6-cyl.) 2014-2015: Lambda-sond, przedni (4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); Lambda-sond, tylny (4-cyl. 2,0 l benzyny (nie dotyczy silnika B4204T7)); EVAP (5-cyl. benzyna 6-cyl. 2016: Lambda-sond, przedni (4-cyl.); Lambda-sond, tylny (4-cyl. benzyna), zawór EVAP (5, benzyna 6cyl.); Lambda-sonds (5, benzyna 6cyl.); Pokrywa chłodnicy modułu sterującego (5-cyl. silnik wysokoprężny). 2017-2018: Lambda-sond, przedni (4-cyl.); Lambda-sond, tylny (4-cyl. benzyna) Lambda-sonds (5-cyl. silnik wysokoprężny); moduł sterujący, pokrywa chłodnicy (5-cyl. silnik wysokoprężny) |
| 39 (wariant 2) | 10 | 2011: Sonda lambda (4-cyl. benzyna, 5-cyl. silnik wysokoprężny) 2012-2013: Sondy lambda (4-cyl. benzyna), Lambda-sond (silnik wysokoprężny), moduł sterujący, pokrywa wałka chłodnicy (ręczna 5-cyl. 2,0 l oleju napędowego) 2014-2015: Sondy lambda (benzyna 1,6 l, silnik B4204T7); Lambdasond (silnik wysokoprężny 5-cyl. diesel); moduł sterujący, pokrywa walca chłodnicy (silnik wysokoprężny 1,6 l, silnik wysokoprężny 5-cyl. diesel) |
| 40 | 20 | 2011: Pompa próżniowa, zawór karteru korbowego (5-cyl. turbo, 2,0 GTDI) 2012: Pompa próżniowa (benzyna 5-cyl.), podgrzewacz skrzyni korbowej (benzyna 5-cyl.), podgrzewacz filtra oleju napędowego 2013-2018: Filtropochłaniacz oleju napędowego |
| 40 (wariant 2) | 10 | 2012: Pompa czynnika chłodniczego (1,6 l benzyny Start/Stop) 2013: Pompa czynnika chłodzącego (1,6 l benzyny Start/Stop, 5-cyl. benzyny Start/Stop); podgrzewacz skrzyni korbowej (5-cyl. benzyny); automatyczna skrzynia biegów pompy oleju (5-cyl. benzyny Start/Stop) 2014: Pompa czynnika chłodniczego (1,6 l benzyny Start/Stop); podgrzewacz skrzyni korbowej (benzyna 5-cyl.); automatyczna skrzynia biegów pompy oleju (benzyna 5-cyl. Start/Stop) 2015: Pompa czynnika chłodniczego (1,6 l benzyny Start/Stop) Pompa czynnika chłodniczego (benzyna 5-cyl. benzyna); podgrzewacz skrzyni korbowej (benzyna 5-cyl. benzyna); automatyczna skrzynia biegów pompy oleju (benzyna 5-cyl. benzyna Start/Stop) 2016: Pompa chłodziwa (benzyna 5-cyl.); podgrzewacz skrzyni korbowej (benzyna 5-cyl.); automatyczna skrzynia biegów pompy olejowej (benzyna 5-cyl. Start/Stop) |
| 40 (wariant 3) | 15 | 2014-2015: Cewki zapłonowe (4-cyl. 2,0 l benzyny (nie dotyczy silnika B4204T7)) 2016-2018: Cewki zapłonowe (4-cyl. benzyna) |
| 41 | 5 | 2011: Podgrzewacz skrzyni korbowej (5-cyl. diesel) 2013-2016: Moduł sterujący, pokrywa wałka chłodnicy (benzyna 5-cyl.) |
| 41 (wariant 2) | 10 | 2012: Podgrzewacz skrzyni korbowej (5-cyl. diesel) 2013-2018: Podgrzewacz skrzyni korbowej (5-cyl. diesel); Automatyczna skrzynia biegów pompy olejowej (5-cyl. diesel Start/Stop) |
| 41 (wariant 3) | 15 | 2014: Sprzęgło elektromagnetyczne A/C (4-cyl. 2,0 l (nie dotyczy silnika B4204T7)); moduł kontroli żarzenia (4-cyl. 2,0 l oleju napędowego); pompa oleju (4-cyl. 2,0 l oleju napędowego) 2015: Sprzęgło elektromagnetyczne A/C (4-cyl. 2,0 l oleju napędowego); moduł kontroli żarzenia (4-cyl. 2,0 l oleju napędowego); pompa oleju (4-cyl. 2,0 l oleju napędowego) |
| 41 (wariant 4) | 7,5 | 2015: Sprzęgło elektromagnetyczne A/C (4-cyl. benzyna 2,0 l (nie dotyczy silnika B4204T7)) 2016-2018: Sprzęgło elektromagnetyczne A/C (4-cyl.); moduł regulacji żarzenia (4-cyl. diesel); pompa olejowa (4-cyl. diesel) |
| 42 | 70 | 2011: Świece żarowe (5-cyl. diesel) 2012-2018: Świece żarowe (silnik wysokoprężny) |
| 42 (wariant 2) | 50 | 2014-2015: Pompa chłodziwa (4-cyl. 2,0 l benzyny (nie dotyczy silnika B4204T7)) 2016-2018: Pompa chłodziwa (4-cyl. benzyna) |
| 43 | 60 | 2011-2012: wentylator chłodnicy (4-5-cyl. benzyna) 2013: wentylator chłodnicy (4-cyl., 5-cyl. benzyna) 2014-2015: wentylator chłodnicy (1,6 l, 4-cyl. benzyna 2,0 l, benzyna 5-cyl.) 2016: wentylator chłodnicy (4-5-cyl. benzyna) 2017-2018: wentylator chłodnicy (benzyna) |
| 43 (wariant 2) | 80 | 2011-2012: wentylator chłodnicy (benzyna 6-cyl.), (silnik wysokoprężny 5-cyl.) 2013: wentylator chłodnicy (6-cyl., 5-cyl. diesel) 2014-2015: wentylator chłodnicy (6-cyl., 4-cyl. 2,0 l diesel, 5-cyl. diesel) 2016: wentylator chłodnicy (6-cyl., 4, 5-cyl. diesel) 2017-2018: wentylator chłodnicy (benzyna, w zależności od wersji wentylatora chłodzącego), wentylator chłodnicy (diesel) |
| 44 | 80 | 2011: Elektrohydrauliczne wspomaganie kierownicy (1.6D) |
| 44 (wariant 2) | 100 | 2011: Elektrohydrauliczne wspomaganie kierownicy (inne) 2012-2013: Elektrohydrauliczne wspomaganie kierownicy 2014-2018: Wspomaganie kierownicy |

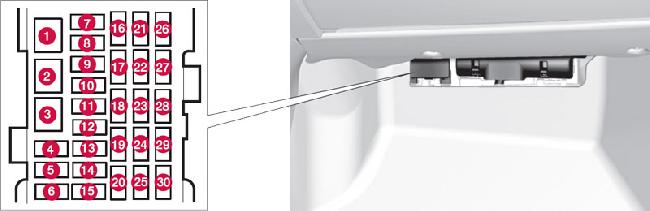

Panel pod schowkiem pasażera – moduł A
Moduł A zasila m.in. system informacyjno-rozrywkowy, spryskiwacze szyb, sterowniki wyposażenia i napęd AWD. W wariantach z AWD pozycja 29 występuje jako 10 A dla lat 2011-2012 oraz 15 A od 2013 roku. Wszystkie 31 wierszy wykazu zachowano.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 40 | 2011: Główne zabezpieczenie, moduł sterujący, dźwięk, głośnik basowy 2012-2018: Główne zabezpieczenie dla modułu sterującego audio, Główne zabezpieczenie dla bezpieczników 16-20 |
| 2 | 25 | 2015-2018: Spryskiwacze szyby przedniej |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 5 | Bez klucza, klamka drzwi |
| 7 | – | – |
| 8 | 20 | Panel sterowania, drzwi kierowcy |
| 9 | 20 | Panel sterowania, przednie drzwi dla pasażerów |
| 10 | 20 | Panel sterowania, tylne drzwi dla pasażerów, prawe |
| 11 | 20 | Panel sterowania, tylne drzwi dla pasażerów, lewe |
| 12 | 7,5 | Bez klucza |
| 13 | 20 | Fotel kierowcy z boku fotela silnikowego |
| 14 | 20 | Fotel pasażera po stronie pasażera z napędem mechanicznym |
| 15 | 15 | 2011-2012: Zagłówek składany |
| 16 | 5 | Moduł sterowania informacyjno-rozrywkowego lub ekran (niektóre warianty modelu) |
| 17 | 10 | 2011: Radio, wyświetlacz, RTI 2012-2018: Sterownik audio (wzmacniacz), telewizor, radio cyfrowe |
| 18 | 15 | 2011: System informacyjno-rozrywkowy 2012-2018: Moduł sterujący audio lub moduł sterujący Sensus (niektóre warianty modelu) |
| 19 | 5 | Telefon, Bluetooth |
| 20 | – | Wolne miejsce / brak przypisanego obwodu |
| 21 | 5 | Szyberdach, wewnętrzny dach oświetleniowy, czujnik klimatu, czujnik klimatu, silniki amortyzatorów wlotu powietrza |
| 22 | 15 | 2011: Zapalniczka do papierosów, tylne siedzenia (RSE) 2012-2018: Gniazdo 12 V, konsola tunelu |
| 23 | 15 | Ogrzewanie siedzeń (po stronie pasażera) |
| 24 | 15 | Ogrzewanie siedzeń (po stronie kierowcy) |
| 25 | – | – |
| 26 | 15 | Ogrzewanie siedzeń, tylna strona pasażera po prawej stronie |
| 27 | 15 | Ogrzewanie siedzeń, tylna strona pasażera po lewej |
| 28 | 5 | System wspomagania parkowania, kamera parkowania, RTI, BLIS |
| 29 | 10 | 2011-2012: Moduł sterujący AWD |
| 29 (wariant 2) | 15 | 2013-2018: Moduł sterujący AWD |
| 30 | 10 | Aktywne podwozie Czterocylindrowe |

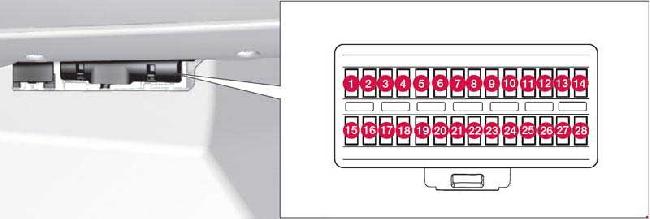

Panel B pod schowkiem – rocznik 2011
W układzie z 2011 roku panel B obejmuje obwody wyposażenia wnętrza, zestawu wskaźników, poduszek powietrznych i elektroniki nadwozia. Puste miejsca pozostawiono w tabeli, aby nie naruszać numeracji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 7,5 | Oświetlenie wewnętrzne, fotel kierowcy* |
| 4 | 5 | Wyświetlanie informacji (DIM) |
| 5 | 10 | tempomat adaptacyjny, ACC*, system ostrzegania przed kolizją * |
| 6 | 7,5 | Oświetlenie wewnętrzne, czujnik deszczu |
| 7 | 7,5 | Moduł koła kierownicy |
| 8 | 10 | Centralny zamek z tyłu, klapa wlewu paliwa |
| 9 | 15 | Spryskiwacze |
| 10 | 15 | Spryskiwacze szyby przedniej |
| 11 | 10 | Otwieranie pokrywy bagażnika |
| 12 | 10 | – |
| 13 | 20 | Pompa paliwa |
| 14 | 5 | Odbiornik klucza zdalnego sterowania, Alarm*, Klimat |
| 15 | 15 | Blokada układu kierowniczego |
| 16 | 5 | Alarm/OBDII |
| 17 | – | – |
| 18 | 10 | Poduszka powietrzna |
| 19 | 5 | System ostrzegania przed kolizją, przód radaru |
| 20 | 7,5 | Pedał przyspieszenia, blokowa grzałka silnika elektrycznego (diesel), elektryczne lusterka drzwiowe*, ogrzewanie siedzeń, tył * |
| 21 | 15 | Infotainment (ICM), CD i RadioA |
| 22 | 5 | Kontrolka hamulca |
| 23 | 20 | Szyberdach |
| 24 | 5 | Immobilizer |

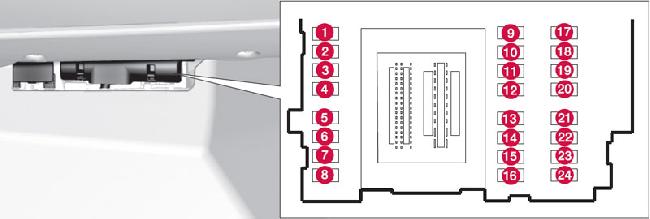

Panel B pod schowkiem – roczniki 2012-2018
W nowszym zestawieniu panelu B zachowano osobne przypisania dla lat 2012-2018. Zasilane są między innymi układy bezpieczeństwa, wycieraczka tylna w zależności od wersji, zestaw wskaźników i szyberdach. Zestawienie uwzględnia również gniazda niewykorzystane.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja |
| 2 | – | Wolna pozycja |
| 3 | 7.5 | Oświetlenie wewnętrzne; Panel sterowania drzwiami kierowcy, elektryczne okna; Fotele elektryczne, Zdalnie sterowany mechanizm otwierania drzwi garażowych |
| 4 | 5 | 2012-2013: Wyświetlacz informacji (DIM) 2014-2018: Połączona tablica przyrządów |
| 5 | 10 | tempomat adaptacyjny, ACC; system ostrzegania przed kolizją |
| 6 | 7.5 | Oświetlenie wewnętrzne; Czujnik deszczu |
| 7 | 7.5 | Moduł koła kierownicy |
| 8 | 10 | Centralny zamek, klapa wlewu paliwa |
| 9 | 15 | 2014-2018: Podgrzewana kierownica |
| 10 | 15 | 2012-2013: Spryskiwacze szyby przedniej 2014-2018: Ogrzewana szyba przednia |
| 11 | 10 | Odblokowywanie, klapa tylna |
| 12 | 10 | 2013-2018: Zagłówek składany |
| 13 | 20 | Pompa paliwa |
| 14 | 5 | Czujka ruchu dla alarmu; Centrala klimatyzacyjna |
| 15 | 15 | Blokada układu kierowniczego |
| 16 | 5 | Syrena; złącze łącza danych OBDII |
| 17 | – | Wolna pozycja |
| 18 | 10 | Poduszki powietrzne |
| 19 | 5 | System ostrzegania przed kolizją |
| 20 | 7.5 | Czujnik przyspieszenia pedału gazu; Wewnętrzne ściemniające lusterko wsteczne; Ogrzewanie foteli, ogrzewanie tylne Elektryczna grzałka dodatkowa |
| 21 | 15 | 2014-2018: Moduł sterowania informacyjno-rozrywkowego (Performance); Audio (Performance) |
| 22 | 5 | Kontrolka hamulca |
| 23 | 20 | Szyberdach |
| 24 | 5 | Immobilizer |

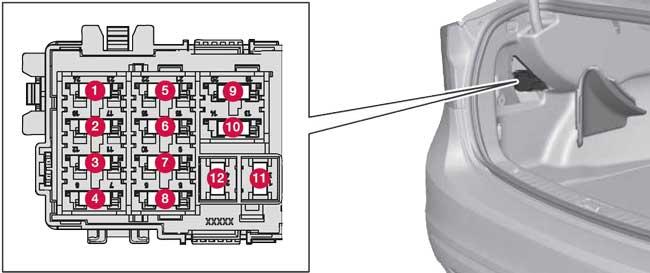

Skrzynka bezpieczników w bagażniku
Tylny panel ma 12 oznaczonych miejsc. Wśród nich znajdują się obwody lewego i prawego elektrycznego hamulca postojowego, ogrzewania tylnej szyby i instalacji przyczepy. Nie wszystkie pozycje mają wkładkę we wszystkich wersjach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Elektryczny hamulec postojowy, lewy |
| 2 | 30 | Elektryczny hamulec postojowy, prawy |
| 3 | 30 | Odmrażanie tylnej szyby |
| 4 | 15 | Gniazdo przyczepy 2 |
| 5 | – | – |
| 6 | 15 | Gniazdo 12 V, powierzchnia ładunkowa |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | 40 | Gniazdo przyczepy 1 |
| 12 | – | – |

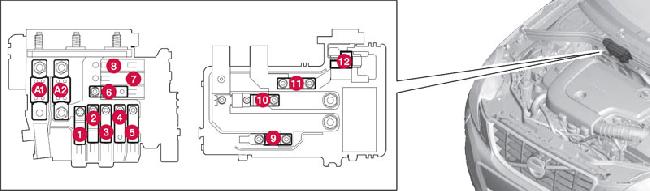

Dodatkowa skrzynka Start/Stop w komorze silnika
W samochodach z systemem Start/Stop pojawia się osobny blok zabezpieczeń dużej mocy, w tym pozycje A1 i A2 po 175 A oraz obwody CEM i akumulatora pomocniczego. Wartość pozycji 12 wynosi 15 A w latach 2012-2015 i 5 A w latach 2016-2018. Są to odmienne konfiguracje tej samej pozycji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A1 | 175 | Główne zabezpieczenie dla centralnej skrzynki elektrycznej w komorze silnika |
| A2 | 175 | Główne zabezpieczenie dla centralnego modułu elektronicznego (CEM) pod schowkiem pasażera, przekaźnik/skrzynka bezpiecznikowa pod schowkiem pasażera, centralna jednostka elektryczna w bagażniku |
| 1 | 100 | Dodatkowa grzałka elektryczna |
| 2 | 50 | Główne zabezpieczenie centralnego modułu elektronicznego (CEM) pod schowkiem na rękawiczki |
| 3 | 60 | Podstawowy bezpiecznik do przekaźnika/skrzynki bezpiecznikowej pod schowkiem na rękawiczki |
| 4 | 60 | 2012-2015: Bezpiecznik podstawowy do centralnej skrzynki elektrycznej w przedziale pasażerskim z skrzynką bezpiecznikową A pod schowkiem na rękawiczki 2016-2018: Ogrzewana szyba przednia |
| 5 | 60 | Podstawowy bezpiecznik dla centralnej skrzynki elektrycznej w bagażniku |
| 6 | 40 | Wentylator powietrza wentylacyjnego |
| 7 | – | – |
| 8 | – | – |
| 9 | 30 | Przekaźnik uruchamiania |
| 10 | 50 | 2012-2015: Dioda wewnętrzna |
| 11 | 70 | Akumulator podtrzymujący |
| 12 | 15 | 2012-2015: Centralny moduł elektroniczny (CEM) (akumulator pomocniczy napięcia odniesienia) |
| 12 (wariant 2) | 5 | 2016-2018: Centralny moduł elektroniczny (CEM) (akumulator pomocniczy napięcia odniesienia) |
Różnice między rocznikami i wersjami silnikowymi
2011: pierwszy układ panelu B i oryginalna numeracja zabezpieczeń silnika. 2012-2015: nowszy wykaz kabinowy i dodatkowy blok Start/Stop. 2016-2018: część obwodów silnika i akumulatora pomocniczego ma inny amperaż. Samochody mogą różnić się silnikiem, układem AWD, systemami asystującymi, elektrycznym hamulcem postojowym, audio i ogrzewaniem przedniej szyby. Dobór wkładki powinien uwzględniać rocznik modelowy i wyposażenie.
Źródła danych
Volvo Cars, instrukcje obsługi i dokumentacja elektryczna Volvo S60 drugiej generacji na lata 2011-2018, wykazy zabezpieczeń modułów A i B, komory silnika, bagażnika oraz dodatkowego bloku Start/Stop.
