Acura Vigor (1992-1994) – bezpieczniki schemat

Skrzynka bezpieczników w przedziale pasażerskim

Numer A Funkcja
1 10 Lampki kontrolne wskaźnika kontrolnego i ostrzegawczego, zegar, lampki rezerwowe, czujnik prędkości, zintegrowana jednostka sterująca
2 15 ECU, jednostka ELD, regulator napięcia (IG1), pompa paliwa, regulator czasowy wentylatora, jednostka SRS (VA)
3 10 Jednostka SRS (VB)
4 7.5 System tempomatu, jednostka sterująca A/T, jednostka kontroli bezpieczeństwa
5 10 Przekaźniki szyberdachowe (GS), system wycieraczek szyby przedniej, cewka elektromagnetyczna z blokadą zmiany biegów
6 30 Silnik wycieraczki szyby przedniej, Zintegrowana jednostka sterująca
7 7.5 System ABS, ogrzewanie i klimatyzacja, opcja (B) ACC
8 7.5 System rozmrażania tylnego okna, system ogrzewania siedzeń (CANADA), system klimatyzacji, system rozmrażania lusterek drzwiowych (CANADA), moduł czasowy wentylatora
9 7.5 ECU, wskaźnik (obwód kontroli hamowania)
10 7.5 Sterownik świateł do jazdy dziennej (CANADA)
11 10 Przekaźnik zapalniczki papierosów (cewka), opcja (A), system dźwięku Stereo

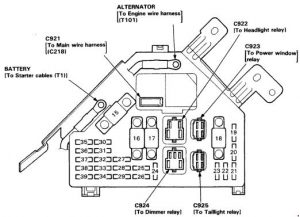

Skrzynka bezpieczników w komorze silnika

Numer A Funkcja
15 100 Dystrybucja mocy
16 40 Przekaźnik odszraniania tylnego okna (styki)
17 30 Dmuchawa Silnik
18 50 Przełącznik zapłonu (BAT)
19 20 Lewe światło główne, światło do jazdy dziennej (CANADA)
20 20 Prawe światło główne, światło do jazdy dziennej (CANADA)
21 20 Przełącznik oświetlenia, przekaźnik światła dziennego (styki)
22 15 System ogrzewania siedzeń (CANADA)
23 Nieużywane
24 20 Silnik prawego tylnego okna elektrycznego
25 20 Silnik lewego tylnego okna elektrycznego
26 20 Przednie okno elektryczne dla pasażerów silnik
27 20 Silnik recline z siedziskiem kierowcy (USA – GS)
28 20 Przełącznik okna zasilania sterownika, silnik i jednostka sterująca oknem zasilania
29 30 Silnik szyberdachowy (GS)
30 20 Klakson, cewka elektromagnetyczna z blokadą klucza (A/T), system bezpieczeństwa, system hamulcowy
31 20 Suwak fotela silnikowego kierowcy (przód/tył) silnik
32 20 Sterownik zamka drzwi z napędem
33 10 Przekaźnik główny ECU
34 15 Silnik wentylatora skraplacza
35 10 Światła awaryjne, sygnał skrętu/przekaźnik zagrożenia
36 15 Światła przeciwmgielne
37 15 Ogrzewacze siedzeń (CANADA), oświetlenie dwuteowe, oświetlenie kopułkowe, oświetlenie bagażnika, silnik anteny mocy, zintegrowana jednostka sterująca, tylne światła do czytania
38 15 Silnik wentylatora chłodnicy
39 10 ECU, moduł czasowy wentylatora, jednostka sterująca A/T, zegar, system dźwięku stereo

Skrzynka bezpiecznikowa ABS

Numer A Funkcja
45 50 Przekaźnik silnika ABS (styki)
46 7.5 Jednostka sterująca ABS
47 15 Jednostka sterująca ABS (+) B3
48 15 Jednostka sterująca ABS (+) B2
49 15 Jednostka sterująca ABS (+) B1
