Ten schemat dotyczy drugiej generacji Chryslera 300 i 300C, produkowanej od 2011 roku. W zależności od rynku, silnika, wersji wyposażenia, napędu AWD, odmiany SRT, wersji policyjnej lub pokrewnego modelu Lancia Thema, obsadzenie niektórych bezpieczników może się różnić. Dlatego przed wymianą bezpiecznika zawsze porównaj numerację z opisem na pokrywie skrzynki w konkretnym samochodzie.
W Chryslerze 300 / 300C znajdują się dwa główne centra dystrybucji zasilania. Pierwsze jest w komorze silnika, a drugie w bagażniku, pod panelem dostępu do koła zapasowego. W tym wpisie znajdziesz opisy bezpieczników i przekaźników od zapalniczki, gniazd zasilania, portów USB, wycieraczek, klaksonu, pompy paliwa, rozrusznika, ABS/ESP, radia, kamery cofania, ogrzewania szyby, wentylatora chłodnicy, klimatyzacji i modułu AWD.
Najczęściej szukane: zapalniczka i gniazda zasilania są zwykle w tylnej skrzynce w bagażniku. Dla roczników 2011–2014 sprawdź przede wszystkim pozycje 12 i 38. Dla roczników 2015–2022 sprawdź pozycję 12 oraz 38, zależnie od wyposażenia konsoli i portów USB.
Szybka ściągawka: gdzie szukać bezpiecznika?
| Nie działa… | Sprawdź | Gdzie? |
|---|---|---|
| Zapalniczka / gniazdo zasilania w desce | 12 | Skrzynka w bagażniku |
| Gniazdo w podłokietniku / media hub | 38 | Skrzynka w bagażniku |
| Porty USB z tyłu / konsola środkowa | 12 lub 38, zależnie od rocznika | Skrzynka w bagażniku |
| Wycieraczki przednie | 20 oraz przekaźniki 42 i 45 | Skrzynka w komorze silnika |
| Klakson | 11 oraz przekaźnik 41 | Skrzynka w komorze silnika |
| Rozrusznik | 4 oraz przekaźnik 27 | Skrzynka w komorze silnika |
| Sprzęgło klimatyzacji | 12 oraz przekaźnik 43 | Skrzynka w komorze silnika |
| Wentylator chłodnicy | 2, 18, 47, 57, 58 | Skrzynka w komorze silnika |
| Pompa paliwa | 28, 54 lub 21 / 40 / 41 w wybranych wersjach | Komora silnika / bagażnik |
| ABS / ESP | 5, 6, 14, 36 | Skrzynka w komorze silnika |
| Radio / ekran radia | 24, 37 | Skrzynka w bagażniku |
| Wzmacniacz audio | 27 | Skrzynka w bagażniku |
| Dmuchawa nawiewu / HVAC | 15 | Skrzynka w bagażniku |
| Ogrzewanie tylnej szyby | 42 oraz przekaźnik 28 | Skrzynka w bagażniku |
| Podgrzewane tylne siedzenia / kierownica | 43 | Skrzynka w bagażniku |
| Podgrzewane / wentylowane przednie fotele | 51 | Skrzynka w bagażniku |
| Kamera cofania / martwe pole / park assist | 44 | Skrzynka w bagażniku |
| Aktywne zawieszenie | 48 | Skrzynka w bagażniku |
| Moduł AWD / napęd na wszystkie koła | 9, 48, przekaźnik 40 | Komora silnika |
Gdzie są skrzynki bezpieczników w Chryslerze 300 / 300C?
W tym modelu są dwa główne centra dystrybucji zasilania. Przednie centrum znajduje się w komorze silnika. Tylne centrum znajduje się w bagażniku, pod panelem dostępu do koła zapasowego. Oba moduły zawierają bezpieczniki oraz przekaźniki.
- Przednie centrum dystrybucji zasilania — komora silnika, bezpieczniki i przekaźniki układu napędowego, rozrusznika, klaksonu, wentylatorów, wycieraczek, ABS/ESP, AWD i klimatyzacji.
- Tylne centrum dystrybucji zasilania — bagażnik, gniazda zasilania, USB, radio, HVAC, szyberdach, drzwi, zamki, ogrzewanie szyby, fotele, kamera cofania i wyposażenie komfortu.

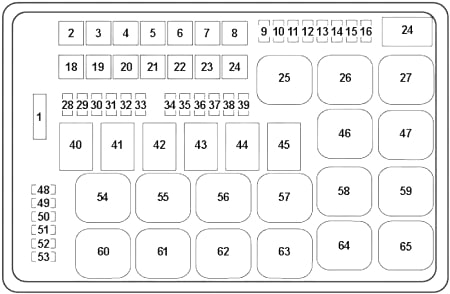

Przednie centrum dystrybucji zasilania — komora silnika

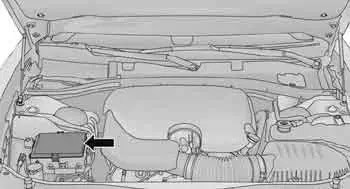

Przednie centrum dystrybucji zasilania znajduje się w komorze silnika. Ten moduł zawiera bezpieczniki kasetowe, mini bezpieczniki oraz przekaźniki. W rocznikach 2015–2022 część pozycji ma inne przypisanie niż w latach 2011–2014, dlatego w tabeli zostawiłem informacje rocznikowe tam, gdzie są istotne.
| Pozycja | Prąd [A] | Opis |
|---|---|---|
| 1 | – | Rezerwa / brak obsady |
| 2 | 40 / 50 | Wentylator chłodnicy nr 1; w wybranych wersjach 6.2L / Police wentylator chłodnicy |
| 3 | 50 | Wspomaganie kierownicy nr 1, wentylator chłodnicy w wybranych wersjach |
| 4 | 30 | Rozrusznik |
| 5 | 40 | ABS, ESC / elektroniczna stabilizacja toru jazdy |
| 6 | 25 / 30 | 2013–2014: ABS; 2015–2022: ESC |
| 7 | 20 / 50 | Wersje Police: zapłon RUN/ACC nr 1; Lancia Thema Diesel: nagrzewnica kabiny nr 1 |
| 8 | 20 / 50 | Wersje Police: zapłon RUN/ACC nr 2; wybrane wersje 6.2L: wentylator; Thema Diesel: nagrzewnica kabiny nr 2 |
| 9 | 20 | Moduł napędu AWD / napęd na wszystkie koła |
| 10 | 5 / 10 | System bezpieczeństwa / alarm; w nowszych rocznikach moduł czujników alarmu, w wersjach Police także oświetlenie pod maską |
| 11 | 20 | Klakson |
| 12 | 10 | Sprzęgło klimatyzacji |
| 13 | – | Rezerwa / brak obsady |
| 14 | 25 | 2011–2012: ABS |
| 15 | 20 / 25 | 2011–2013: moduł sterowania skrzynią biegów; 2015–2022: lewy reflektor HID |
| 16 | 20 | 2015–2022: prawy reflektor HID |
| 18 | 50 | Wentylator chłodnicy nr 2, poza wybranymi wersjami 6.2L |
| 19 | 50 | Wspomaganie kierownicy nr 2, wentylator chłodnicy w wybranych wersjach 6.2L |
| 20 | 30 | Silnik wycieraczek |
| 21 | 20 / 30 | Spryskiwacze reflektorów; w wybranych wersjach Police zasilanie lub moduł sieci; w wybranych wersjach SRT / 6.2L także pompa paliwa |
| 22 | 20 / 40 / 50 | Wersje 6.2L: pompa chłodzenia silnika; Diesel: moduł świec żarowych; wersje Police: zasilanie dodatkowe |
| 23 | 20 / 30 | Wersje Police: zasilanie dodatkowe; Thema Diesel: pompa paliwa / podgrzewacz paliwa |
| 24 | 20 / 50 | Wersje Police: zapłon RUN/ACC nr 3; Thema Diesel: nagrzewnica kabiny nr 3 |
| 28 | 25 | 2011–2014: pompa paliwa |
| 29 | 15 | 2011–2014: moduł sterowania skrzynią biegów, dźwignia zmiany biegów; wybrane wersje Police: moduł skrzyni biegów |
| 30 | – | Rezerwa / brak obsady |
| 31 | 25 | Moduł silnika |
| 32 | – | Rezerwa / brak obsady |
| 33 | – | Rezerwa / brak obsady |
| 34 | 25 | Moduł układu napędowego nr 1 |
| 35 | 20 | Moduł układu napędowego nr 2 |
| 36 | 10 | Moduł ABS, ESC, w wybranych rocznikach blokada kolumny kierownicy |
| 37 | 10 | Sterownik silnika, przekaźniki wentylatora chłodnicy, elektryczne wspomaganie kierownicy, przekaźnik pompy paliwa, moduł skrzyni biegów |
| 38 | 10 | Moduł poduszek powietrznych |
| 39 | 10 | Moduł wspomagania kierownicy, przekaźnik sprzęgła klimatyzacji, przekaźnik pompy podciśnienia, dodatkowe obwody wersji Diesel / Police |
| 48 | 10 | Moduł AWD, odłączenie przedniej osi; w wersjach Diesel także moduły układu SCR |
| 49 | 15 | W wybranych wersjach Lancia Thema: moduł układu napędowego nr 3 |
| 50 | – | Rezerwa / brak obsady |
| 51 | 20 | Pompa podciśnienia |
| 52 | 5 | 2015–2022: adaptacyjny tempomat |
| 53 | – | Rezerwa / brak obsady |
Przekaźniki w komorze silnika
| Przekaźnik | Opis |
|---|---|
| 25 | Pompa podciśnienia |
| 26 | Rezerwa / brak obsady |
| 27 | Rozrusznik |
| 40 | Odłączenie przedniej osi / moduł AWD |
| 41 | Klakson |
| 42 | Wycieraczki przednie nr 1 |
| 43 | Sprzęgło klimatyzacji |
| 44 | Skrzynia biegów |
| 45 | Wycieraczki przednie nr 2 |
| 46 | Lewy reflektor HID |
| 47 | Wentylator chłodnicy nr 1 |
| 54 | Pompa paliwa |
| 55 | Rezerwa / brak obsady |
| 56 | Rezerwa / brak obsady |
| 57 | Wentylator chłodnicy nr 2 |
| 58 | Wentylator chłodnicy nr 3 |
| 59 | Zapłon RUN/START |
| 60 | Spryskiwacze reflektorów |
| 61 | Rezerwa / brak obsady |
| 62 | Rezerwa / brak obsady |
| 63 | Automatyczne odcięcie ASD nr 1 |
| 64 | Rezerwa / brak obsady |
| 65 | Prawy reflektor HID |

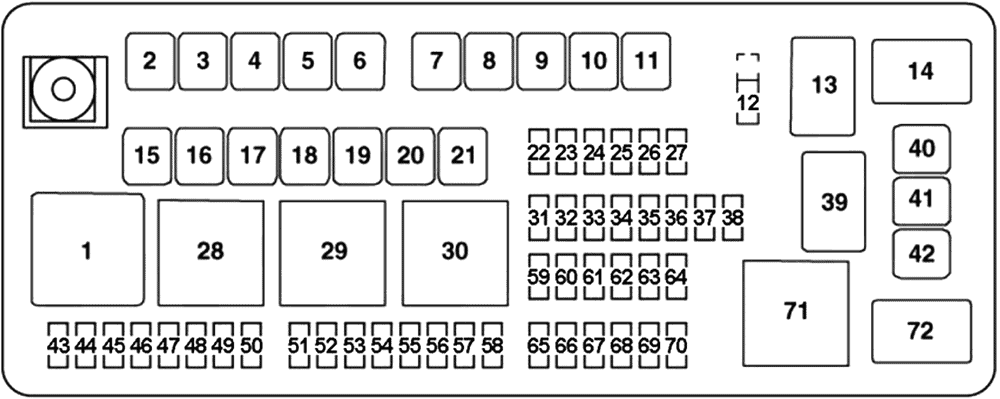

Tylne centrum dystrybucji zasilania — bagażnik

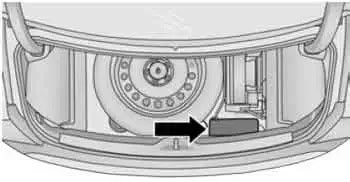

Tylne centrum dystrybucji zasilania znajduje się w bagażniku, pod panelem dostępu do koła zapasowego. To tutaj znajdują się m.in. bezpieczniki zapalniczki, gniazd zasilania, portów USB, radia, dmuchawy HVAC, centralnego zamka, drzwi, kamery cofania, czujników parkowania, ogrzewania tylnej szyby i foteli.
| Pozycja | Prąd [A] | Opis |
|---|---|---|
| 2 | 60 | Zasilanie przedniego centrum PDC nr 1 |
| 3 | – | Rezerwa / brak obsady |
| 4 | 60 | Zasilanie przedniego centrum PDC nr 2 |
| 5 | 30 / 20 | Szyberdach; w wersjach Police także oświetlenie kopułki / wnętrza |
| 6 | 40 | Oświetlenie zewnętrzne nr 1 |
| 7 | 40 | Oświetlenie zewnętrzne nr 2 |
| 8 | 30 | Oświetlenie wnętrza, pompka spryskiwacza w rocznikach 2011–2014 |
| 9 | 30 / 40 | 2011–2014: centralny zamek; 2015–2022: centralny zamek |
| 10 | 30 | Drzwi kierowcy |
| 11 | 30 | Drzwi pasażera |
| 12 | 20 | 2011–2014: zapalniczki, gniazdo w desce rozdzielczej i tylne gniazdo konsoli; 2015–2022: podwójny port USB z tyłu konsoli, zapalniczka w desce, gniazdo zasilania IP/APO |
| 15 | 40 | Dmuchawa HVAC / nawiew |
| 16 | 20 | Wersje Police: lewa lampa punktowa |
| 17 | 20 | Wersje Police: prawa lampa punktowa |
| 18 | 20 / 30 | SRT: moduł aktywnego zawieszenia; wersje Police: moduł interfejsu sieciowego |
| 19 | – | Rezerwa / brak obsady |
| 20 | – | Rezerwa / brak obsady |
| 21 | 25 / 30 | Pompa paliwa w wybranych wersjach 2015–2022; w części odmian SRT / 6.2L osobne zasilanie pompy |
| 22 | 5 / 20 | Wersje Police: prawa lampa punktowa; Lancia Thema: światła przyczepy; 2018–2022: Cyber Gateway Module |
| 23 | 10 | Klapka wlewu paliwa, port diagnostyczny |
| 24 | 15 / 10 | 2011–2015: ekran radia / panel środkowy; 2016–2022: zintegrowany panel środkowy |
| 25 | 10 | Monitor ciśnienia w oponach TPMS |
| 26 | 15 / 25 | 2015–2022: moduł sterowania skrzynią biegów, elektroniczny moduł zmiany biegów; w wybranych wersjach Thema: moduł skrzyni biegów |
| 27 | 25 | Wzmacniacz audio |
| 31 | 25 | Elektryczne fotele |
| 32 | 15 | Moduł HVAC, zestaw wskaźników |
| 33 | 15 | Stacyjka, moduł bezprzewodowy, RF Hub, blokada kolumny kierownicy, zdalny rozruch w wybranych rocznikach |
| 34 | 10 | Moduł kolumny kierownicy, zegar — poza wersjami Police |
| 35 | 5 / 10 | Czujnik akumulatora; w starszych rocznikach 10 A, w nowszych często 5 A |
| 36 | 15 / 20 | 2015–2022: elektroniczny zawór wydechu; w wybranych wersjach także moduł haka / przyczepy |
| 37 | 15 / 20 | 2011–2014: radio; 2015–2022: radio |
| 38 | 15 / 20 | 2011–2014: gniazdo zasilania w podłokietniku; 2015: gniazdo konsoli i media hub; 2016–2019: gniazdo w podłokietniku i media hub; 2020–2022: media hub / gniazdo konsoli |
| 40 | 30 | Pompa paliwa w wybranych wersjach 6.2L / SRT |
| 41 | 30 | Pompa paliwa w wybranych wersjach 6.2L / SRT |
| 42 | 30 | Ogrzewanie / odmrażanie tylnej szyby |
| 43 | 20 / 25 | 2011–2014: tylne podgrzewane siedzenia, moduł kierownicy; 2015–2022: moduł komfortu foteli i kierownicy, podgrzewana kierownica, tylne podgrzewane siedzenia |
| 44 | 10 | Park Assist, Blind Spot, kamera cofania |
| 45 | 15 | Zestaw wskaźników, lusterko wsteczne, kompas, czujnik wilgotności, kamera przednia / Lane Departure, Cyber Gateway w nowszych rocznikach |
| 46 | 10 | 2011–2014: adaptacyjny tempomat |
| 47 | 10 | Adaptacyjne oświetlenie przednie, automatyczne światła drogowe, światła do jazdy dziennej |
| 48 | 20 | Aktywne zawieszenie |
| 49 | – | Rezerwa / brak obsady |
| 50 | – | Rezerwa / brak obsady |
| 51 | 20 | Przednie podgrzewane siedzenia, w nowszych rocznikach także przednie wentylowane siedzenia |
| 52 | 10 | Podgrzewane uchwyty na kubki, przełączniki tylnych podgrzewanych siedzeń |
| 53 | 10 | Moduł HVAC, czujnik temperatury wewnętrznej |
| 54 | – | Rezerwa / brak obsady |
| 55 | – | Rezerwa / brak obsady |
| 56 | – | Rezerwa / brak obsady |
| 57 | – | Rezerwa / brak obsady |
| 58 | 10 | Moduł poduszek powietrznych |
| 59 | 20 | Wersje Police: regulowane pedały |
| 60 | 5 | 2015–2016: podgrzewane dysze spryskiwaczy |
| 61 | 20 | W wybranych wersjach Thema: hak / przyczepa |
| 62 | – | Rezerwa / brak obsady |
| 63 | – | Rezerwa / brak obsady |
| 64 | 25 | Tylne szyby |
| 65 | 10 | Moduł poduszek powietrznych |
| 66 | – | Rezerwa / brak obsady |
| 67 | 10 / 15 | 2011–2014: Run Sense, oświetlenie przednich drzwi; 2015–2022: czujnik deszczu i światła, szyberdach, lusterko wewnętrzne, podświetlenie gniazda konsoli |
| 68 | 10 / 15 | 2011–2014: oświetlenie, tylna roleta przeciwsłoneczna; 2015–2022: podwójne gniazdo USB / tylne USB, tylna roleta, timer USB |
| 69 | – | Rezerwa / brak obsady |
| 70 | – | Rezerwa / brak obsady |
Przekaźniki w bagażniku
| Przekaźnik | Opis |
|---|---|
| 1 | Zapłon RUN |
| 13 | Rezerwa / brak obsady |
| 14 | Rezerwa / brak obsady |
| 28 | Ogrzewanie / odmrażanie tylnej szyby |
| 29 | Tylne szyby, Run Sense, tylna roleta przeciwsłoneczna |
| 30 | Zapalniczki |
| 39 | Rezerwa / brak obsady |
| 71 | Dmuchawa HVAC |
| 72 | Pompa paliwa |
Typowe usterki i od czego zacząć
Nie działa zapalniczka albo gniazdo 12 V
Najpierw sprawdź pozycję 12 w skrzynce w bagażniku. W rocznikach 2011–2014 obsługuje ona zapalniczki, gniazdo w desce i tylne gniazdo konsoli. W rocznikach 2015–2022 może obsługiwać zapalniczkę w desce, tylne USB i gniazdo zasilania. Jeżeli problem dotyczy gniazda w podłokietniku lub media hub, sprawdź także pozycję 38.
Nie działają porty USB
W nowszych rocznikach sprawdź pozycję 12 oraz 38 w bagażniku. W części wersji tylny port USB i media hub są opisane osobno, dlatego porównaj opis z pokrywą skrzynki.
Nie działają wycieraczki
Sprawdź bezpiecznik 20 w komorze silnika oraz przekaźniki 42 i 45. Jeśli wycieraczki nadal nie działają, przyczyną może być silnik wycieraczek, mechanizm, wiązka lub moduł sterujący.
Nie działa klakson
Za klakson odpowiada bezpiecznik 11 oraz przekaźnik 41 w komorze silnika. Jeżeli są sprawne, sprawdź sam klakson, masę i sterowanie w kierownicy.
Auto nie odpala
Sprawdź bezpiecznik 4 od rozrusznika oraz przekaźnik 27. Przy braku paliwa sprawdź pozycję 28 w starszych rocznikach, przekaźnik 54 w komorze silnika oraz pozycje 21, 40 i 41 w bagażniku w wybranych wersjach silnikowych.
Nie działa radio albo ekran
Sprawdź pozycję 24 w bagażniku od ekranu / panelu środkowego oraz pozycję 37 od radia. Jeżeli problem dotyczy dźwięku, sprawdź również 27 od wzmacniacza.
Nie działa ogrzewanie tylnej szyby
Sprawdź bezpiecznik 42 w bagażniku oraz przekaźnik 28. Jeżeli są sprawne, problem może być w ścieżkach grzewczych szyby, złączach lub wiązce.
Nie działa kamera cofania albo czujniki parkowania
Sprawdź pozycję 44 w bagażniku. Ten bezpiecznik obsługuje Park Assist, Blind Spot i kamerę cofania. W nowszych rocznikach warto sprawdzić również pozycję 45, jeśli problem dotyczy kamery przedniej lub systemów wspomagania.
Problemy z AWD
Przy problemach z napędem na wszystkie koła sprawdź pozycję 9, pozycję 48 i przekaźnik 40 w komorze silnika. Sama wymiana bezpiecznika może nie wystarczyć — warto odczytać błędy modułu AWD.
Przed wymianą bezpiecznika
Bezpiecznik wymieniaj zawsze na taki sam amperaż. Nie wkładaj mocniejszego bezpiecznika, bo może to uszkodzić instalację albo moduł sterujący. Jeżeli nowy bezpiecznik przepala się od razu, przyczyną jest zwykle zwarcie, uszkodzony odbiornik, wilgoć w złączu lub nieprawidłowo podłączone akcesorium.
W Chryslerze 300 / 300C wiele obwodów jest zależnych od wersji wyposażenia i rynku. Szczególnie dotyczy to aut z AWD, SRT, wersji Police, diesla / Lancia Thema oraz roczników po 2015 roku. Przy układach takich jak ABS/ESC, poduszki powietrzne, adaptacyjny tempomat, AWD, kamera cofania lub moduł skrzyni biegów warto wykonać diagnostykę komputerową.
Powiązane schematy Chrysler
- Chrysler 300 / 300C 2011–2022 — ten artykuł.
- Pozostałe schematy Chrysler 300C
- Pozostałe schematy Chrysler
FAQ
Gdzie jest skrzynka bezpieczników w Chryslerze 300 / 300C?
Jedna skrzynka znajduje się w komorze silnika, a druga w bagażniku, pod panelem dostępu do koła zapasowego.
Gdzie jest bezpiecznik zapalniczki?
Najczęściej w skrzynce w bagażniku. Sprawdź pozycję 12, a jeśli problem dotyczy gniazda w podłokietniku lub media hub, sprawdź także pozycję 38.
Gdzie jest bezpiecznik wycieraczek?
Bezpiecznik silnika wycieraczek to 20 w komorze silnika. Sprawdź też przekaźniki 42 i 45.
Gdzie jest bezpiecznik klaksonu?
Klakson jest pod bezpiecznikiem 11 i przekaźnikiem 41 w komorze silnika.
Gdzie jest bezpiecznik radia?
Radio jest zwykle pod pozycją 37 w bagażniku. Ekran / panel środkowy może być pod pozycją 24.
Gdzie jest bezpiecznik pompy paliwa?
W starszych rocznikach sprawdź pozycję 28 w komorze silnika. W nowszych lub mocniejszych wersjach pompa paliwa może być pod pozycją 21, 40 albo 41 w bagażniku oraz pod przekaźnikiem 54.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest pod pozycją 42 w bagażniku. Przekaźnik ogrzewania tylnej szyby to 28.
Gdzie jest bezpiecznik kamery cofania?
Kamera cofania, czujniki parkowania i system martwego pola są powiązane z pozycją 44 w skrzynce w bagażniku.
Czy schemat pasuje do Chryslera 300C 2011?
Tak, ale roczniki 2011–2014 mają część pozycji opisaną inaczej niż samochody 2015–2022. Najważniejsze różnice oznaczono w tabelach.
Czy schemat pasuje do Chryslera 300 po 2015 roku?
Tak, ale w nowszych rocznikach zmieniają się niektóre pozycje, m.in. USB, radio, czujnik akumulatora, ESC, pompa paliwa i moduły wyposażenia. Sprawdź opis przy konkretnym roczniku.
