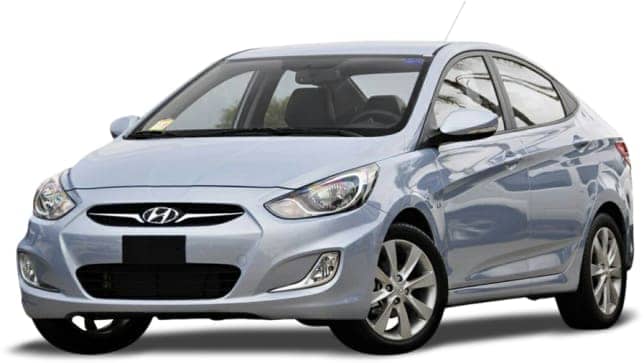

Hyundai Accent (2011) – bezpieczniki schemat
Hyundai Accent (2011) – schemat skrzynki bezpieczników
Rok produkcji: 2011
Panel bezpieczników umieszczony w komorze silnika
| Bezpiecznik | Prąd amperowy [A] | Chroniony komponent |
| GŁÓWNY | 125 | Generator |
| BATT # 1 | 50 | Skrzynka przyłączeniowa I / P |
| DMUCHACZ | 40 | Przekaźnik dmuchawy, silnik dmuchawy |
| ABS # 1 | 40 | Moduł sterujący ABS, uniwersalne złącze kontrolne |
| ABS # 2 | 40 | Moduł sterujący ABS, uniwersalne złącze kontrolne |
| IGN # 2 | 40 | Uruchom przekaźnik, stacyjka |
| IGN # 1 | 30 | Stacyjka |
| BATT # 2 | 30 | Skrzynka przyłączeniowa tablicy rozdzielczej, przekaźnik tylnej lampy |
| P / WDW | 30 | Skrzynka przyłączeniowa tablicy rozdzielczej, przekaźnik podnośnika szyb |
| RAD | 30 | Przekaźnik wentylatora chłodnicy |
| ECU A | 30 | Przekaźnik główny, przekaźnik pompy paliwa |
| ECU C | 20 | ECM, PCM |
| INJ | 15 | Wtryskiwacz nr 1, nr 2, nr 3, nr 4, zawór sterujący olejem CVVT, moduł sterujący immobilizera, elektrozawór sterujący opróżnianiem, siłownik regulacji prędkości jałowej, przekaźnik pompy paliwa |
| A / CON # 1 | 10 | Przekaźnik klimatyzacji |
| A / CON # 2 | 10 | Moduł sterujący klimatyzacji |
| ECU B | 10 | ECM, PCM |
| RÓG | 10 | Przekaźnik klaksonu, przekaźnik alarmu włamywacza |
| SNSR | 10 | Przekaźnik klimatyzacji, przekaźnik wentylatora radia, przekaźnik wentylatora skraplacza nr 1, nr 2, czujnik położenia wałka rozrządu, czujnik tlenu (GÓRA, DÓŁ), czujnik masowego przepływu powietrza |
| COND | 30 | Przekaźnik wentylatora skraplacza nr 1 |
Panel bezpieczników umieszczony w przedziale pasażerskim
| Bezpiecznik | Prąd amperowy [A] | Chroniony komponent |
| P / WDW RH | 25 | Przełącznik podnośnika szyby kierowcy, Przełącznik podnośnika szyby wspomagania, Przełącznik podnośnika szyby tylnej prawy |
| P / WDW LH | 25 | Przełącznik podnośnika szyby kierowcy, Przełącznik podnośnika szyby tylnej LH |
| AUDIO | 10 | Włącznik zasilania lusterka zewnętrznego i lusterka, zegar cyfrowy, dźwięk |
| C / LIGHTER | 25 | Zapalniczka, gniazdko elektryczne |
| H / LP (LH) | 10 | Lampa czołowa LH, moduł sterujący DRL |
| HTD MIRR | 10 | ECM, Moc silnika lusterka zewnętrznego i silnika składania lusterka, Wspomaganie silnika lusterka zewnętrznego i silnika składania lusterka, PCM, Przełącznik tylnej odmgławiacza |
| RR WIPER | 15 | Przełącznik wielofunkcyjny, silnik wycieraczki tylnej |
| FR WIPER | 25 | Przełącznik wielofunkcyjny, silnik wycieraczki przedniej |
| TAIL LP (LH) | 10 | Tylna lampa zespolona LH, lampa rejestracyjna LH (3DOOR), lampa kierunkowskazu LH |
| IGN | 10 | Przekaźnik przedniej mgły |
| SIEDZISKO HTD | 20 | Przełącznik podgrzewania siedzenia kierowcy, Przełącznik podgrzewania siedzenia pomocniczego |
| DMUCHACZ | 10 | Aktywny czujnik wnętrza i wilgotności, moduł sterujący klimatyzacji, BCM, przekaźnik dmuchawy, silnik szyberdachu |
| TAIL LP (RH) | 10 | Tylna lampa zespolona RH, lampa tablicy rejestracyjnej RH (3DOOR), lampa tablicy rejestracyjnej (4DOOR), złącze bocznikowe, lampa kierunkowskazu RH |
| SZKŁO HTD | 30 | BCM, przekaźnik odmgławiacza tylnego, przekaźnik odmgławiacza tylnego |
| AMP | 25 | AMP |
| H / LP (RH) | 10 | Reflektor przedni prawy, zestaw wskaźników, moduł sterujący DRL |
| ZARYZYKOWAĆ | 10 | Przekaźnik zagrożenia, przełącznik zagrożenia |
| TORBA | 15 | Moduł sterujący SRS |
| SNSR | 10 | Lampka ostrzegawcza, czujnik położenia śladu siedzenia pasażera |
| RR FOG LP | 10 | Tylne światło zespolone, włącznik tylnych świateł przeciwmgielnych, BCM |
| FR FOG LP | 10 | Przełącznik przednich świateł przeciwmgłowych, przednie światła przeciwmgłowe lewe, przednie światła przeciwmgłowe prawe, przekaźnik przednich świateł przeciwmgłowych |
| S / ROOF | 20 | Silnik szyberdachu |
| T / SIG LP | 10 | Przełącznik zagrożeń |
| TCU | 10 | Przełącznik Overdrive, czujnik prędkości pojazdu |
| STOP LP | 15 | Złącze łącza danych, wyłącznik świateł stopu, przekaźnik P / WDW, złącze wielofunkcyjne |
| A / BAG IND | 10 | Zestaw wskaźników |
| ECU | 10 | ECM, PCM |
| BLOKADA C / DR | 20 | Siłownik zamka drzwi kierowcy, siłownik wspomagania zamka drzwi, BCM, siłownik zamka drzwi tylnych LH, siłownik zamka drzwi tylnych RH, włącznik szyby kierowcy, siłownik zamka klapy tylnej |
| POCZĄTEK | 10 | Uruchom przekaźnik, przekaźnik alarmu antywłamaniowego |
| GRUPA | 15 | BCM, zestaw wskaźników, generator, moduł sterujący DRL, moduł monitorowania ciśnienia w oponach, rezystor przed wzbudzeniem |
| CEWKA IGN | 15 | Cewka zapłonowa # 1, # 2, # 3, # 4, skraplacz |
| AUDIO (złącze zasilania) | 15 | Audio |
| MULT B / UP (złącze zasilania) | 10 | Lampa bagażowa, lampa pokojowa, włącznik próżności, zegar cyfrowy, lampa konsoli górnej, moduł sterujący klimatyzacji, zestaw wskaźników, wyłącznik ostrzegawczy drzwi, BCM, moduł monitorowania ciśnienia w oponach |
| ABS | 10 | Moduł sterujący ABS, uniwersalne złącze kontrolne |
| B / UP LP | 10 | Przełącznik lampy cofania, przełącznik zakresu mostu pędnego, złącze wielofunkcyjne |
| DRL | 10 | Moduł sterujący DRL |
