IKCO Dena – bezpieczniki schemat

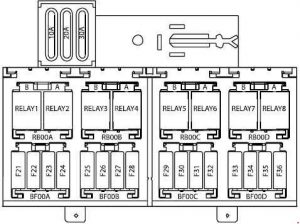

Skrzynka bezpieczników pod deską rozdzielczą

Numer A Funkcja
F1 20 Energia elektryczna na przednim siedzeniu
F2 10 Przełącznik zapłonu 1,2
Moc przełącznika hamulca
F3 20 Moc radiowa
F4 10 Zapalniczki elektryczne
F5 30
F6 20 Wentylator nawiewny
F7 10 Rozrusznik
F8 5 Rezerwa
F9 15 Energia elektryczna CN
Energia elektryczna immobilizera
F10 15 Prawy tylny wskaźnik kierunku jazdy
Lewe tylne światło przeciwmgielne
Prawe tylne światło pozycyjne
Lewe światło hamowania
Lampa płytowa
Prawe tylne światło ostrzegawcze nocą
Lampka regulatora tylnej szyby
Energia elektryczna RN
F11 30 Lewy tylny wskaźnik kierunku jazdy
Prawe tylne światło przeciwmgielne
Lewe tylne światło pozycyjne
Prawa lampa hamulcowa
Tylna i przednia lampa dachowa sterowana przez drzwi
Lewe tylne światło ostrzegawcze nocne
Energia elektryczna RN
F12 20 Rezerwa
F13 30 Tylne okno i podgrzewacz lusterkowy
Lewy tylny regulator elektryczny okna tylnego
Prawy tylny regulator elektryczny okna
F14 15 Radio i pamięć radia
Diagnostyczne złącze elektryczne
F15 5 Przednia deska rozdzielcza i światła środkowej skrzynki rozdzielczej
Czytanie map, deska rozdzielcza, lusterko makijażowe i oświetlenie lusterek elektrycznych
Moc CCN
Podgrzewacz tylnych okien i lustrzane światła podgrzewacza
Lampka błyskowa
Oświetlenie klucza zamka centralnego
Oświetlenie klucza otwieracza do uruchamiania
FN moc sterowania z przodu
Moc ICN
Moc pamięci ICN
F16 5 Diagnoza mocy złącza po przełączeniu
Przełącznik zapłonu 2,3
Zasilacz ABS
F17 10 Poduszka powietrzna
F21 20 Elektryczne zasilanie siedzeń
F22 10 Główny przełącznik zasilania (pozycja 2) jednostka poduszki powietrznej i system klimatyzacji
F23 10 Włącznik główny zasilania (pozycja 1) zapalniczka
F24 10 Zasilanie wyłącznika głównego – pozycja 1 (motywacja przekaźnika grzejnika – radio, hamulec, światło, przedni węzeł, centralny węzeł i tablica przyrządów), motywacja przekaźnika grzejnika szklanego
F25 10 Stałe zasilanie radiowe
F26 20 Centralne zasilanie węzłów
F27 20 Centralne zasilanie węzłów
F28 30 Centralne zasilanie węzła i motywacja przekaźników do drzwi tylnych
F29 30 Tylne okno podnoszone
F30 30 Centralne zasilanie węzła (okno podnoszenia frontu)
F31 30 Nagrzewnica tylnego okna
F32 30 Zasilanie wentylatora nagrzewnicy
F33 30 Zapłon silnika
F34 10 Zasilanie wyłącznika głównego (pozycja 2) immobilizer, złącze diagnostyczne, panel przyrządów, czujnik ciśnienia gazu chłodzącego, jednostka silnikowa
F35 5 Zasilanie wyłącznika głównego (pozycja 2), Układ przeciwblokujący (ABS)
F36 10 Stałe zasilanie immobilizera, złącze diagnostyczne, tablica przyrządów
Przekaźnik
R1
R2 Siłownik elektryczny Trunk Lid
R3 Lusterka i ogrzewanie tylnej szyby
R4 Wentylacja Przekaźnik wentylatora
R5 Tylne okno podnoszone (po lewej)
R6 Tylne okno podnoszone (po lewej)
R7 Tylne okno podnoszone (po prawej)
R8 Tylne okno podnoszone (po prawej)

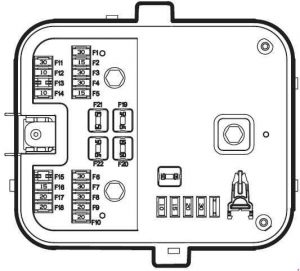

Skrzynka bezpieczników

Numer A Funkcja
F1 30 Silnik wycieraczki
F2 15 Sprężarka AC
Wycieraczka, spryskiwacz
F3 30 Podwójny przekaźnik 2
F4 30 Podwójny przekaźnik 1
F6 30 Hamulec ABS 2
F7 30 Hamulec ABS 1
F8 30 Wentylator 1
F9 20 Prawy podgrzewacz lustrzany
Wskaźnik prawego lusterka przedniego
Przednia prawa szyba regulatora
Prawe przednie drzwi funkcjonujący silnik
Silnik prawego lusterka
Prawe lustro składane
Oświetlenie przednich drzwi prawych
Klawisz podświetlenia mapy
Węzeł zasilania drzwi
F10 20 Podgrzewacz z lewym lusterkiem
Wskaźnik lewego lusterka przedniego
Lewy regulator okna przedniego
Lewe przednie drzwi funkcjonujące silnik
Silnik lewego lusterka
Lewe lusterko składane
Oświetlenie przednich drzwi lewych
Węzeł zasilania drzwi
F11 30 Klakson
F12 10 Węzeł zasilania drzwi
Zasilanie alarmów
F14 10 ECU
F16 15 Prawe przednie światło przeciwmgielne
Lewe przednie światło przeciwmgielne
F17 20 Lewy wskaźnik przedni
Lewe światła drogowe
Lampa ostrzegawcza lewa noc
Światła mijania prawego
F18 20 Prawy wskaźnik przedni
Prawe światła drogowe
Prawa nocna lampa ostrzegawcza
Światła mijania z lewej strony
F19 40 Centralne zasilanie węzłów 2
F20 50 Zasilanie startu
F21 60 Centralne zasilanie węzłów 1
F22 40 Wentylator 2

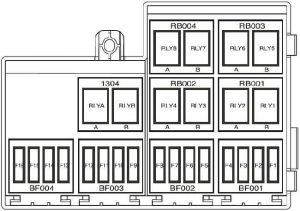

Skrzynka bezpiecznikowa komory silnika

Numer A Funkcja
1 40 Zasilanie elektryczne wyłącznika zapłonu
2 30 Przekaźnik przekaźnikowy dla lampy przeciwmgielnej/rogu
3 40 BCM Systemy wewnętrzne zasilanie połączeń elektrycznych
4 30 BCM Systemy wewnętrzne zasilanie połączeń elektrycznych
5 40 Wentylator (duża prędkość)
6 30 Wentylator (niska prędkość)
7 30 Hamulec (ABS)
8 40 Hamulec (ABS)
9 Rezerwa
10 20 Zasilanie przedniego węzła
11 15 Zasilanie przedniego węzła
12 30 Zasilanie przedniego węzła zasilającego wycieraczki szyby przedniej i przekaźnik dla pompy spryskiwacza szyby przedniej
13 Zapasowe
14 30 Podwójne zasilanie przekaźnika
15 10 Zasilanie pompy paliwowej
16 10 Zasilanie agregatu silnikowego
17 Rezerwa
18 Rezerwa
19 Rezerwa
20 Rezerwa
Przekaźnik
Ra Przekaźnik przekaźnikowy do sterowania silnikiem
Rb Przekaźnik przekaźnikowy dla pompy paliwowej
R1 Przekaźnik przekaźnikowy dla lampy przeciwmgielnej
R2 Przekaźnik przekaźnikowy dla klaksonu
R3 Przekaźnik przekaźnikowy do wycieraczek szyby przedniej
R4 Przekaźnik przekaźnikowy do wycieraczek szyby przedniej
R5 Przekaźnik przekaźnikowy dla wentylatora (wysoka prędkość obrotowa)
R6 Przekaźnik przekaźnikowy dla wentylatora (niska prędkość obrotowa)
R7 Przekaźnik wentylatora
R8 Przekaźnik pompy spryskiwacza
