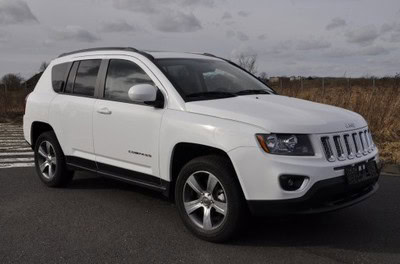

Jeep Compass (2016-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2016, 2017
Zintegrowany moduł zasilania
Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
| Wgłębienie | Bezpiecznik nabojowy | Mini bezpiecznik | Opis |
| 1 | 20 | – | Holowanie przyczepy – jeśli jest na wyposażeniu |
| 2) | – | 15 | Moduł sterujący AWD / 4WD – jeśli jest w wyposażeniu |
| 3) | – | 10 | Przełącznik światła tylnego środkowego hamulca |
| 4 | – | 10 | Stacyjka / sprężyna zegarowa |
| 5 | – | 20 | Zasilanie bateryjne dla Power Tech |
| 6 | – | 10 | Lusterko elektryczne / sterowanie z satelity Radio / zestaw głośnomówiący |
| 7 | – | 30 | Losowanie przy wyłączonym zapłonie |
| 8 | – | 30 | Losowanie przy wyłączonym zapłonie |
| 9 | 40 | – | Elektryczne fotele |
| 10 | – | 20 | Zamki elektryczne / oświetlenie wewnętrzne |
| 11 | – | 15 | Gniazdo zasilania |
| 12 | – | 20 | Falownik prądu przemiennego 115 V – jeśli jest w wyposażeniu |
| 13 | – | 20 | Zapalniczka |
| 14 | – | 10 | Zestaw wskaźników |
| 15 | 40 | – | Wentylator chłodnicy |
| 16 | – | 15 | Lampa kopułkowa / szyberdach / silnik wycieraczki tylnej |
| 17 | – | 10 | Bezprzewodowy moduł sterujący |
| 18 | 40 | – | Przekaźnik automatycznego wyłączania |
| 19 | – | 20 | Wzmacniacze radiowe |
| 20 | – | 15 | Radio |
| 21 | – | 10 | Moduł / Sygnalizator włamania – jeśli jest w wyposażeniu |
| 22 | – | 10 | Ogrzewanie, klimatyzacja / kompas |
| 23 | – | 15 | Przekaźnik automatycznego wyłączania |
| 24 | – | 15 | Moc szyberdachu – jeśli jest na wyposażeniu |
| 25 | – | 10 | Podgrzewane lustro – jeśli jest na wyposażeniu |
| 26 | – | 15 | Przekaźnik automatycznego wyłączania |
| 27 | – | 10 | Moduł sterujący poduszki powietrznej |
| 28 | – | 10 | Moduł sterujący poduszki powietrznej / moduł klasyfikacji pasażerów |
| 29 | – | – | Gorący pojazd (nie wymaga bezpiecznika) |
| 30 | – | 20 | Podgrzewane siedzenie – jeśli jest na wyposażeniu |
| 31 | – | 10 | Spryskiwacz reflektorów – jeśli jest w wyposażeniu |
| 32 | 30 | – | Przekaźnik automatycznego wyłączania |
| 33 | – | 10 | J1962 Moduł sterujący Conn / Powertrain |
| 34 | 30 | – | Zawór przeciwblokujący hamulca |
| 35 | 40 | – | Pompa przeciwblokująca |
| 36 | 30 | – | Sterowanie reflektorem / spryskiwaczem / inteligentne szkło – jeśli jest w wyposażeniu |
| 37 | – | 25 | Podgrzewacz paliwa diesel – jeśli jest na wyposażeniu |
