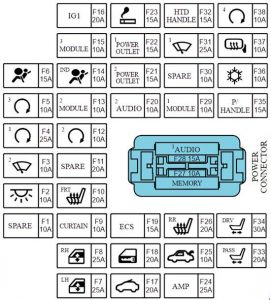

Panel bezpieczników tablicy przyrządów (2011)
Numer | A | Bezpiecznik | Funkcja |
F1 | 10 | – | – |
F2 | 10 | ROOM LP | Skrzynka przekaźników ICM (Room Lamp Auto Cut Relay) |
F3 | 10 | WIPER 2 | IPM (przełącznik spryskiwacza), przełącznik wielofunkcyjny (wycieraczka) |
F4 | 25 | PDM 1 | PDM |
F5 | 10 | PDM 3 | PDM, moduł inteligentnego sterowania kluczami |
F6 | 15 | A/BAG | Moduł sterowania SRS |
F7 | 25 | P/WDW LH | Moduł zasilania okna bezpieczeństwa sterownika Tylne drzwi tylne Lampa nastroju kierowcy LH Lampa nastroju kierowcy LH Lampa nastroju kierowcy, tylne okno przełącznika zasilania LH |
F8 | 25 | P/WDW RH | Moduł drzwi dla pasażerów .Drzwi dla pasażerów Nastrój lampy do drzwi dla pasażerów Nastrój lampy do drzwi tylnych RH, tylne okno przełącznika zasilania RH |
F9 | 10 | CURTAIN | Moduł drzwi kierowcy/pasażera, moduł tylnej kurtyny |
F10 | 20 | S/H EATER FRT | Moduł sterowania CCS dla kierowcy/pasażera Moduł ogrzewania fotela kierowcy/pasażera |
F11 | 20 | – | – |
F12 | 10 | PDM 2 | Uchwyt FOB, PDM, moduł inteligentnego sterowania kluczem, przycisk Start Stop |
F13 | 10 | MODULE 2 | Oświetlenie dźwigni zmiany biegów ATM, wielofunkcyjny przełącznik zespołu instrumentów (zdalne sterowanie), moduł przechylno-teleskopowy, główny siłownik urządzenia do regulacji ustawienia świateł LH/RH, moduł automatycznego ustawiania świateł Head Lamp Leveling Device Module IMS Control Module IMS, przełącznik przedniego przełącznika CCS urządzenia do regulacji ustawienia świateł, Przedni przełącznik ogrzewania fotela kierowcy/Pasażera Moduł sterowania CCS Sterownik/ Moduł ogrzewania fotela pasażera Moduł ogrzewania tylnego fotela LH/RH, tylny przełącznik ogrzewania fotela kierowcy/Pasażera Moduł drzwi wejściowych, moduł kamery chromowo-elektronicznej lusterka LDWS, lampa pokojowa (typ Deluxe) |
F14 | 10 | A/BAG IND | Klaster instrumentów (Air Bag IND.) |
F15 | 10 | MODULE 3 | Moduł sterowania ABS, moduł sterowania ESP, czujnik prędkości odchylenia ESP, czujnik kąta skrętu |
F16 | 20 | IG 1 | Bezpieczniki i przekaźniki E/R (bezpieczniki – F10, F11, F12) |
F17 | 20 | SUNROOF | Panorama Szyberdach |
F18 | 20 | DR LOCK | Moduł drzwi kierowcy |
F19 | 15 | ECS | Skrzynka przekaźników ICM (tylny przekaźnik lampy przeciwmgielnej) |
F20 | 10 | AUDIO 2 | Audio, Monitor Audio, Amp, Overhead Console Lamp Switch PDM, Smart Key Control Module |
F21 | 15 | POWER OUTLET 2 | Gniazdo zasilania konsoli |
F22 | 15 | POWER OUTLET 1 | (nieużywane) |
F23 | 15 | C/LIGHTER | Zapalniczka przednia do papierosów |
F24 | 25 | AMP | Amp |
F25 | 10 | TRUNK | Przekaźnik pokrywy bagażnika, przełącznik główny bagażnika, przełącznik drzwi do tankowania paliwa w pokrywie bagażnika |
F26 | 20 | S/H EATER RR | Tylne siedzenie Ciepły moduł LH/RH |
F27 | 10 | POWERCONNECTOR MEMORY | Lampa nożna kierowcy/pasażera, złącze łącza danych Auto Light & Photo Sensor (MICOM, IND.), tylny moduł kurtyny, przełącznik ostrzegawczy do drzwi LH/RH/Center, moduł uchylno-teleskopowy A/C Control Module, lampa Loom Lampka Loom (Deluxe) Kierowca/Pasażer Drzwi do drzwi wejściowych, moduł sterowania IMS Driver/Passenger Door Lampka Drzwi do drzwi wejściowych, moduł radiowy do drzwi wejściowych dla kierowcy/Pasażera, lampa w bagażniku |
F28 | 15 | POWERCONNECTOR AUDIO 1 | Audio, Monitor audio |
F29 | 10 | MODULE 1 | PDM, moduł tylnej kurtyny, osłona przeciwdeszczowa, szyberdach, skrzynka przekaźników ICM (główny przekaźnik spryskiwacza lampy) |
F30 | 10 | – | – |
F31 | 25 | WIPER 1 | Silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka) E/R skrzynka bezpieczników i przekaźników (RLY. 11. RLY. 12) |
F32 | 15 | HTD HANDLE | Podgrzane koło kierownicy |
F33 | 20 | P/SEAT PASS | Przełącznik ręczny dla pasażerów |
F34 | 30 | P/SEAT DRI | Przełącznik podparcia lędźwiowego dla lędźwi kierowcy, przełącznik ręczny sterownika poduszki kierowcy, moduł sterowania IMS |
F35 | 15 | P/HANDLE | Cewka cylindryczna, moduł uchylno-teleskopowy, przełącznik trybu sportowego |
F36 | 10 | A/CON | Moduł sterowania klimatyzacji, jonizator, skrzynka bezpieczników i przekaźników E/R (RLY. 14) |
F37 | 10 | HTD MRR | Lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacji |
F38 | 10 | START | Przełącznik zapłonu [W/O Smart Key] Ignition Switch, przekaźnik alarmu włamaniowego E/R Fuse & Relay Box (RLY. 3-G4KE, RLY 6-G6DC) [With Smart Key] PDM, E/R Fuse & Relay Box (RLY 6) |

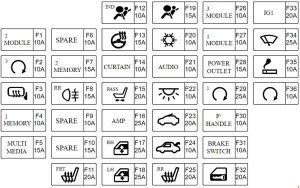

Panel bezpieczników tablicy przyrządów (2012-2016)
No. | A | Circuit Protected |
F1 | 10 | Moduł uchylno-teleskopowy, zespół przyrządów, wskaźnik dźwigni zmiany biegów ATM, moduł podgrzewania fotela kierowcy/pasażera, moduł podgrzewania tylnego fotela LH/RH, moduł sterowania IMS, czujnik tylnego wspomagania parkowania LH/RH, czujnik tylnego wspomagania parkowania LH/RH (środek), AMP, przełącznik konsoli, czujnik przedniego wspomagania parkowania LH/RH (środek), moduł drzwi kierowcy/pasażera, Moduł kamery LDWS, Lusterko chromowane elektroluminescencyjne, lampa pokojowa, moduł MTS, moduł sterowania CCS dla kierowcy/pasażera, przełącznik ustawienia świateł przednich, moduł automatycznego poziomowania świateł przednich, przedni czujnik parkowania LH/RH, wielopunktowe złącze kontrolne, moduł sterowania klimatyzacją, moduł adaptacyjnego oświetlenia przedniego, przedni moduł adaptacyjnego, przedni moduł oświetlenia przedniego, przedni aktywator poziomowania reflektora LH/RH |
F2 | 10 | Moduł inteligentnego sterowania kluczami |
F3 | 10 | Lusterko zewnętrzne zasilania kierowcy, lusterko zewnętrzne zasilania pasażera, moduł sterowania klimatyzacji |
F4 | 10 | Automatyczny czujnik światła i fotografii, złącze łącza danych, lampa nożna kierowcy/pasażera, klaster instrumentów, zegar analogowy, tylna kurtyna, moduł sterowania klimatyzacji, lampa pokojowa, moduł drzwi kierowcy/pasażera, moduł monitorowania ciśnienia w oponach |
F5 | 15 | Moduł MTS, Audio, jednostka główna audio, A/V i nawigacyjna, monitor przedni |
F6 | 10 | – |
F7 | 15 | Odbiornik RF |
F8 | 15 | Skrzynka przekaźników ICM (tylny przekaźnik lampy przeciwmgielnej) |
F9 | 10 | – |
F10 | 15 | – |
F11 | 20 | Moduł ogrzewania fotela kierowcy/pasażera, moduł kontroli CCS kierowcy/pasażera, moduł kontroli CCS dla fotela adaptacyjnego |
F12 | 10 | Klaster instrumentów |
F13 | 15 | Sprężyna zegarowa |
F14 | 10 | Moduł tylnej kurtyny, moduł drzwi kierowcy/pasażera |
F15 | 20 | Przełącznik ręczny dla pasażerów |
F16 | 25 | AMP |
F17 | 25 | Moduł okna zasilania w energię elektryczną dla pasażerów, tylne okno przełącznika zasilania RH |
F18 | 25 | Moduł okna zasilania bezpieczeństwa sterownika, tylne okno przełącznika zasilania LH |
F19 | 15 | Moduł sterowania SRS |
F20 | 10 | Jonizator, moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźników E/R (RLY. 14) |
F21 | 10 | Moduł inteligentnego sterowania kluczami, tylny przełącznik audio, AMP, monitor przedni, przełącznik oświetlenia konsoli napowietrznej, moduł MTS, moduł audio, moduł sterowania IPS, moduł A/V i główny moduł nawigacji, analogowy zegar, moduł sterowania kamerą, moduł sterowania klimatyzacją |
F22 | 10 | Przełącznik lamp kierowcy/pasażera, lampa w schowku na rękawiczki, przełącznik lampki na konsoli napowietrznej, lampa do drzwi kierowcy/pasażera, lampa do drzwi kierowcy/pasażera, lampa w bagażniku |
F23 | 20 | Panorama Szyberdach |
F24 | 10 | Przełącznik drzwi napełniania paliwem, przekaźnik pokrywy bagażnika |
F25 | 20 | Tylne siedzenie Ciepły moduł LH/RH |
F26 | 10 | Moduł sterowania ESP, moduł sterowania ABS, moduł elektrycznego hamulca postojowego, moduł elektrycznego hamulca postojowego, czujnik Steerinq Anqle, wyłącznik poduszki awaryjnej, przełącznik konsoli, moduł adaptacyjnego fotela operatora, |
F27 | 10 | Wykrywanie martwego pola LH/RH, inteligentny radar tempomatu |
F28 | 15 | Gniazdo zasilania konsoli |
F29 | 25 | Konsola zasilająca OutletSmart Moduł sterowania kluczami |
F30 | 10 | Cewka cylindryczna, moduł uchylno-teleskopowy, przełącznik trybu sportowego |
F31 | 10 | Przełącznik lampy stopu, przełącznik przycisku stopu |
F32 | 20 | Moduł drzwi kierowcy |
F33 | 20 | Bezpieczniki i przekaźniki E/R (F12 15A, F11 10A, F10 10A) |
F34 | 25 | Skrzynka bezpieczników i przekaźników E/R (RLY. 11, RLY.12), silnik wycieraczek czołowych, przełącznik wielofunkcyjny |
F35 | 10 | Zapalniczka przednia do papierosów |
F36 | 10 | Przełącznik zakresów międzyosiowych, PCM |

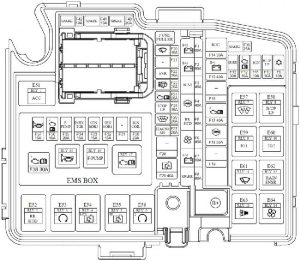

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
F1 | 60 | IPM (bezpiecznik – F7/F8/F9/F19, sterowanie IPS – IPS’!/ IPS2/ IPS3/ IPS5/ IPS7) |
F2 | 60 | IPM (bezpiecznik – F17/F24/ F25/ F26/ F33/F34) |
F3 | 40 | Przełącznik zapłonu [W/O Smart Key] Ignition Switch, [With Smart Key] RLY. 1 (przekaźnik ACC), RLY. 9 (IG1 Przekaźnik) |
F4 | 40 | Moduł sterowania ESP, moduł sterowania ABS |
F5 | 40 | RLY 2 (tylny przekaźnik odszraniania) |
F6 | 40 | RLY 14 (przekaźnik dmuchawy) |
F7 | 60 | IPM (bezpiecznik F2/F10, sterowanie IPS – IPS 0/ IPS4/TURN/ IPS6) |
F8 | 80 | Zapasowe |
F9 | 10 | Moduł sterowania klimatyzacji |
F10 | 10 | RLY 8 (przekaźnik lamp zapasowych), przełącznik lampy stopu, uniwersalne złącze kontrolne |
F11 | 10 | RLY 6 (Start 2 przekaźnik), Alternator (G6DC) |
F12 | 10 | PCM, Przełącznik zakresów międzyosiowych |
15 | Przełącznik zakresów międzyosiowych | |
F13 | 30 | Zapasowe |
F14 | 30 | Przełącznik zapłonu [W/O Smart Key] Ignition Switch, RLY 3 (Startl Relay), [Z Smart Key] RLY 3 (Startl Relay), RLY 10 (IG2 Relay) |
F15 | 40 | IPM (bezpiecznik – F4/F12/ F18/F35, złącze zasilania – F27/F28) |
50 | Skrzynka bezpiecznikowa i przekaźnikowa E/R (RLY. 4, RLY. 5) | |
F16 | 30 | Moduł elektrycznego hamulca postojowego |
F17 | 40 | Skrzynka EMS (bezpiecznik – F35/F36/F37/F38) |
F18 | 30 | Moduł kontrolny ESP, moduł kontrolny ABS, wielopunktowe złącze kontrolne |
F19 | 30 | Moduł elektrycznego hamulca postojowego |
F20 | 10 | IPM, RLY 11 (przekaźnik wycieraczek), silnik wycieraczek czołowych |
F21 | 10 | Jednostka główna A/V i nawigacyjna, tylny moduł kurtynowy, lusterko elektrochromowe, tylne światło zespolone (w) LH/RH, monitor przedni |
F22 | 10 | (nieużywane) |
F24 | 20 | PCM (G4KE) |
F25 | 15 | Wyłącznik lampy stopu |
F26 | 20 | RLY. 7 (Przedni przekaźnik odmrażania wycieraczki) |
F27 | 20 | Uniwersalne złącze kontrolne |
10 | Radar inteligentnej regulacji prędkości jazdy | |
F28 | 30 | Moduł sterujący MS, przełącznik podparcia lędźwi kierowcy, przełącznik przedłużacza poduszki kierowcy, przełącznik ręczny kierowcy |
F29 | 40 | RLY. 4 (Wentylator chłodzący (niski) przekaźnik), RLY 5 (Wentylator chłodzący (wysoki) przekaźnik) |
F30 | 20 | Cewka zapłonowa #1 /#2 /#3 /#4 (G4KE), Cewka zapłonowa #1 /#2 /#3 /#4 /#5 /#6 (G6DC), Skraplacz (G4KE), Skraplacz #1 /#2 (G6DC) |
F31 | – | (nieużywane) |
F32 | 15 | G4KE : Moduł immobilizera, czujnik położenia wałka rozrządu #1 /#2, czujnik położenia wału korbowego, zawór kontrolny oleju #1 /#2, zawór elektromagnetyczny do płukania kanistrów, zawór elektromagnetyczny o zmiennym wydatku, G6DC : Moduł immobilizera, PCM, czujnik tlenu #1 /#2 /#3 /#4 |
F33 | 15 | G4KE : czujnik tlenu (góra)/(dół), RLY 5 (wentylator chłodzący (wysoki) przekaźnik) G6DC : PCM, zawór kontroli oleju #1 /#2, zawór elektromagnetyczny Purqe Control Canister Purqe, zawór elektromagnetyczny o zmiennym wlocie #1 /#2, RLY. 5 (Przekaźnik Coolinq Fan (Hiqh)) |
F34 | 15 | Wtryskiwacz #1/ #2/ #3/ #4 (G4KE), Wtryskiwacz #1/ #2/ #3/ #4/ #5/ #6 (G6DC), PCM (G6DC), RLY. 16 (przekaźnik pompy paliwa) |
F35 | 20 | RLY. 16 (przekaźnik pompy paliwa) |
F36 | 10 | PCM, Alternator (G6DC) |
F37 | 15 | RLY. 13 (Przekaźnik alarmu włamaniowego), RLY. 15 (przekaźnik rogowy) |
F38 | 30 | RLY. 17 (Przekaźnik sterowania silnikiem) |
F39 | 25 | Zapasowe |
F40 | 20 | Zapasowe |
F41 | 15 | Zapasowe |
F42 | 10 | Zapasowe |
Przekaźnik | ||
RLY.1 | Przekaźnik ACC | |
RLY.2 | Tylny przekaźnik odszraniania | |
RLY.3 | Przekaźnik rozruchowy | |
RLY.4 | Wentylator chłodzący (niski) Przekaźnik | |
RLY.5 | Wentylator chłodzący (wysoki) Przekaźnik | |
RLY.6 | Start 2 Przekaźnik | |
RLY.7 | Przekaźnik przedni odmrażania wycieraczki | |
RLY.8 | Przekaźnik lampowy rezerwowy | |
RLY.9 | IG1 Przekaźnik | |
RLY.10 | IG2 Przekaźnik | |
RLY.11 | przekaźnik wycieraczki | |
RLY.12 | Przekaźnik czujnika deszczu | |
RLY.13 | Przekaźnik alarmu włamaniowego | |
RLY.14 | Przekaźnik dmuchawy | |
RLY.15 | Przekaźnik klaksonowy | |
RLY.16 | Przekaźnik pompy paliwa | |
RLY.17 | Przekaźnik sterowania silnikiem |
