Mazda 5 II / CW 2012–2018 – bezpieczniki, skrzynki i przekaźniki
Mazda 5 drugiej generacji, oznaczana jako CW, występowała w latach 2010–2018, a poniższy schemat obejmuje najczęściej spotykane układy dla roczników 2012, 2013, 2014, 2015, 2016, 2017 i 2018. W zależności od rynku, silnika i wyposażenia część pozycji może być pusta albo przypisana tylko do wybranych funkcji, takich jak światła przeciwmgielne, szyberdach, podgrzewane siedzenia, podgrzewane lusterka, automatyczna skrzynia biegów czy system DSC.
W tej generacji Mazdy 5 są dwie główne skrzynki bezpieczników. Pierwsza znajduje się w komorze silnika, a druga w przedziale pasażerskim, po stronie pasażera. Dodatkowo przy akumulatorze znajduje się główny bezpiecznik wysokoprądowy MAIN.
Uwaga przy wyborze schematu: ten opis dotyczy Mazdy 5 II / CW. Jeżeli masz starszą Mazdę 5 z lat 2005–2010, użyj osobnego schematu dla pierwszej generacji Mazda 5 I / CR.
Spis treści:
- Mazda 5 I czy Mazda 5 II — który schemat wybrać?
- Najczęściej sprawdzane bezpieczniki
- Gdzie znajdują się skrzynki bezpieczników?
- Skrzynka bezpieczników w komorze silnika
- Skrzynka bezpieczników w kabinie po stronie pasażera
- Główny bezpiecznik MAIN przy akumulatorze
- Co sprawdzić przed wymianą?
- Powiązane schematy Mazda 5
- Pytania kierowców
Mazda 5 I czy Mazda 5 II — który schemat wybrać?
W kategorii Mazdy 5 są osobne wpisy dla 2012–2013, 2014–2015 oraz „od 2016”. Wszystkie dotyczą tej samej generacji CW i najlepiej scalić je w jeden mocny artykuł. Starsze wpisy dla 2006, 2007, 2008 i 2009–2010 powinny prowadzić do osobnego artykułu dla Mazdy 5 I / CR.
| Generacja | Lata | Właściwy schemat |
|---|---|---|
| Mazda 5 I / CR | 2005–2010 | Mazda 5 I / CR 2005–2010 |
| Mazda 5 II / CW | 2012–2018 | Ten artykuł dotyczy tej generacji. |
Najczęściej sprawdzane bezpieczniki Mazda 5 CW
Poniżej znajduje się skrócona tabela z najczęściej szukanymi obwodami: gniazdami zasilania, zapalniczką, wycieraczkami, klimatyzacją, pompą paliwa, światłami, klaksonem, szybami elektrycznymi, centralnym zamkiem, ABS/DSC, EHPAS, podgrzewaniem foteli i ogrzewaniem tylnej szyby.
| Funkcja / objaw | Bezpiecznik | Prąd [A] | Lokalizacja |
|---|---|---|---|
| Gniazdo zasilania / zapalniczka w desce rozdzielczej | 8 | 15 A | Skrzynka po stronie pasażera |
| Gniazdo zasilania w przedziale bagażowym | 6 | 15 A | Skrzynka po stronie pasażera |
| Przednie wycieraczki i spryskiwacze | 11 | 25 A | Skrzynka po stronie pasażera |
| Tylna wycieraczka | 12 | 15 A | Skrzynka po stronie pasażera |
| Pompa paliwa | 23 | 20 A | Skrzynka w komorze silnika |
| Klakson | 31 | 15 A | Skrzynka w komorze silnika |
| Światła stopu | 22 | 10 A | Skrzynka w komorze silnika |
| Światła awaryjne i kierunkowskazy | 24 | 10 A | Skrzynka w komorze silnika |
| Światła drogowe | 20 | 20 A | Skrzynka w komorze silnika |
| Lewe światło mijania | 39 | 15 A | Skrzynka w komorze silnika |
| Prawe światło mijania | 40 | 15 A | Skrzynka w komorze silnika |
| Światła przeciwmgielne | 16 | 15 A | Skrzynka w komorze silnika, jeśli występują |
| Światła tylne, postojowe i tablicy rejestracyjnej | 26 | 15 A | Skrzynka w komorze silnika |
| Oświetlenie wnętrza / lampki górne | 25 | 15 A | Skrzynka w komorze silnika |
| Centralny zamek | 17 | 20 A | Skrzynka w komorze silnika |
| Szyby elektryczne | 1 / 18 | 30 / 20 A | Kabina i komora silnika |
| Wspomaganie kierownicy EHPAS | 15 / 18 | 80 / 5 A | Komora silnika i kabina |
| ABS / DSC | 6 / 28 | 40 / 20 A | Skrzynka w komorze silnika |
| Klimatyzacja | 3 / 9 / 10 / 27 / 10 | 10–40 A | Komora silnika i kabina |
| Podgrzewanie siedzeń | 16 | 15 A | Skrzynka po stronie pasażera, jeśli występuje |
| Podgrzewane lusterka | 37 | 7,5 A | Skrzynka w komorze silnika, jeśli występują |
| Ogrzewanie tylnej szyby | 38 | 25 A | Skrzynka w komorze silnika |
| Szyberdach | 29 | 20 A | Skrzynka w komorze silnika, jeśli występuje |
| Zestaw wskaźników | 14 | 10 A | Skrzynka po stronie pasażera |
| Poduszki powietrzne / SRS | 15 | 10 A | Skrzynka po stronie pasażera |
| Układ sterowania skrzynią biegów | 8 / 7 | 20 / 5 A | Komora silnika i kabina |
Gdzie znajdują się skrzynki bezpieczników?
W Mazdzie 5 CW są dwie główne skrzynki bezpieczników. Skrzynka w komorze silnika znajduje się pod maską, a skrzynka kabinowa znajduje się w przedziale pasażerskim, po stronie pasażera. Dodatkowo przy akumulatorze jest główny bezpiecznik MAIN.
- Skrzynka w komorze silnika — główne bezpieczniki zasilania, wentylatory, klimatyzacja, ABS/DSC, pompa paliwa, światła, klakson, EHPAS i ogrzewanie tylnej szyby.
- Skrzynka po stronie pasażera — gniazda zasilania, wycieraczki, lusterka, klimatyzacja, SRS, zestaw wskaźników, podgrzewanie siedzeń i część układu sterowania silnikiem.
- Bezpiecznik MAIN — główny bezpiecznik wysokoprądowy przy akumulatorze.

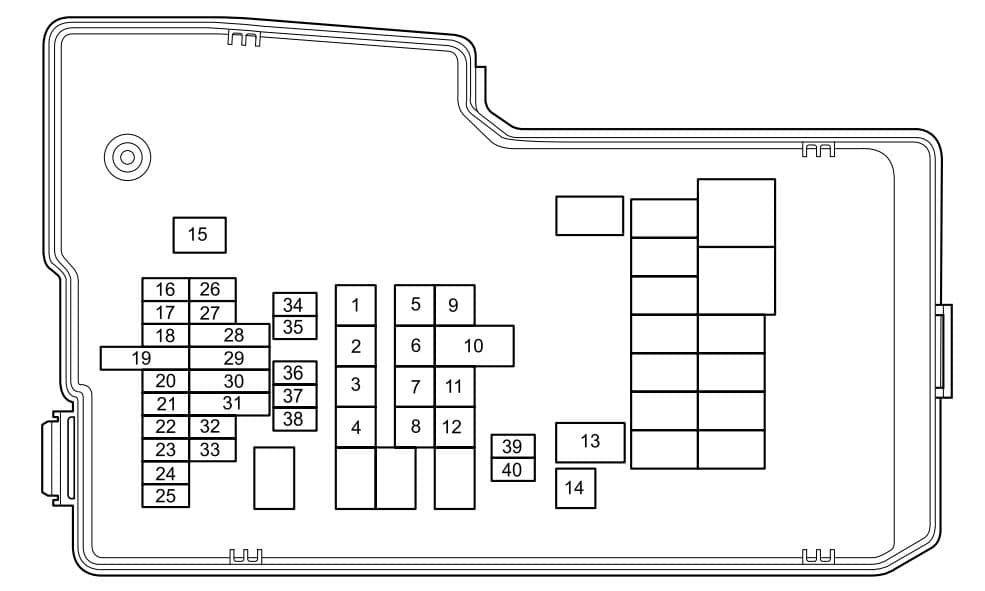

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników w komorze silnika zawiera główne bezpieczniki zasilania oraz obwody odpowiedzialne m.in. za wentylator chłodnicy, klimatyzację, ABS/DSC, układ sterowania silnikiem, pompę paliwa, światła, klakson, EHPAS, centralny zamek, ogrzewanie tylnej szyby i szyberdach.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 50 | Ochrona różnych obwodów |
| 2 | 30 | Wentylator chłodzący |
| 3 | 30 | Klimatyzacja |
| 4 | 40 | Układ sterowania silnikiem |
| 5 | – | Nieużywany |
| 6 | 40 | ABS / DSC |
| 7 | – | Nieużywany |
| 8 | 20 | Układ sterowania skrzynią biegów |
| 9 | 40 | Klimatyzacja |
| 10 | – / 30 | Nieużywany albo klimatyzacja, zależnie od wersji |
| 11 | 60 | Ochrona różnych obwodów |
| 12 | 40 | Ochrona różnych obwodów |
| 13 | 30 / – | Wentylator chłodzący albo pozycja nieużywana, zależnie od wersji |
| 14 | – | Nieużywany |
| 15 | 80 | Wspomaganie kierownicy EHPAS |
| 16 | 15 | Światła przeciwmgielne, jeśli występują |
| 17 | 20 | Elektryczny zamek drzwi |
| 18 | 20 | Szyby elektryczne |
| 19 | – | Nieużywany / pozycja zależna od wersji |
| 20 | 20 | Światła drogowe |
| 21 | 10 | Układ sterowania silnikiem |
| 22 | 10 | Światła stopu |
| 23 | 20 | Pompa paliwa / układ paliwowy |
| 24 | 10 | Światła awaryjne i kierunkowskazy |
| 25 | 15 | Lampki górne / oświetlenie wnętrza |
| 26 | 15 | Światła tylne, światła postojowe i oświetlenie tablicy rejestracyjnej |
| 27 | 10 | Klimatyzacja |
| 28 | 20 / – | ABS / DSC albo pozycja nieużywana, zależnie od wersji |
| 29 | 20 / – | Szyberdach, jeśli występuje |
| 30 | – | Nieużywany |
| 31 | 15 / – | Klakson albo pozycja nieużywana, zależnie od wersji |
| 32 | – | Nieużywany |
| 33 | 7,5 | Podświetlenie tablicy przyrządów |
| 34 | 25 | Układ sterowania silnikiem |
| 35 | 15 | Układ sterowania silnikiem |
| 36 | – | Nieużywany |
| 37 | 7,5 | Podgrzewanie / odmrażanie lusterek, jeśli występuje |
| 38 | 25 | Ogrzewanie tylnej szyby |
| 39 | 15 | Lewe światło mijania |
| 40 | 15 | Prawe światło mijania |

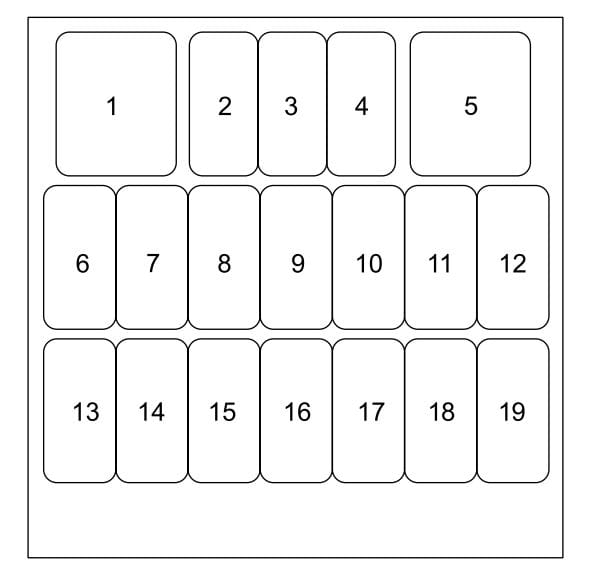

Skrzynka bezpieczników w kabinie po stronie pasażera
Skrzynka w kabinie znajduje się po stronie pasażera. W tej skrzynce są m.in. bezpieczniki gniazd zasilania, wycieraczek, lusterek, klimatyzacji, poduszki powietrznej, zestawu wskaźników, wspomagania kierownicy i układu sterowania silnikiem.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 30 | Szyby elektryczne |
| 2 | – | Nieużywany |
| 3 | 10 | Układ sterowania silnikiem |
| 4 | 20 | Układ sterowania silnikiem |
| 5 | – | Nieużywany |
| 6 | 15 | Gniazdo zasilania akcesoriów w przedziale bagażowym |
| 7 | 5 | Układ sterowania skrzynią biegów |
| 8 | 15 | Gniazdo zasilania akcesoriów w desce rozdzielczej / zapalniczka |
| 9 | 7,5 | Zasilanie / regulacja lusterek bocznych |
| 10 | 10 | Klimatyzacja |
| 11 | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 12 | 15 | Wycieraczka tylnej szyby |
| 13 | – | Nieużywany |
| 14 | 10 | Zestaw wskaźników |
| 15 | 10 | Poduszka powietrzna / SRS |
| 16 | 15 | Podgrzewanie siedzeń, jeśli występuje |
| 17 | – | Nieużywany |
| 18 | 5 | Wspomaganie kierownicy |
| 19 | 15 | Układ sterowania silnikiem |

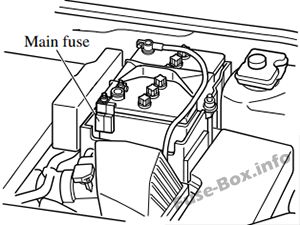

Główny bezpiecznik MAIN przy akumulatorze
Przy akumulatorze znajduje się także główny bezpiecznik wysokoprądowy MAIN. Nie jest to osobna skrzynka z pełną tabelą bezpieczników, ale warto go pokazać w artykule, ponieważ jego uszkodzenie może powodować poważne problemy z zasilaniem samochodu.
W przypadku uszkodzenia głównego bezpiecznika nie warto wymieniać go „w ciemno”. Najpierw trzeba ustalić przyczynę zwarcia albo przeciążenia. Przy takim bezpieczniku najlepiej sprawdzić instalację, przewody zasilające, alternator i akumulator.
Co sprawdzić przed wymianą?
W Mazdzie 5 CW najpierw ustal, w której skrzynce znajduje się dany obwód. Numer 8 w skrzynce po stronie pasażera oznacza gniazdo zasilania w desce rozdzielczej, ale numer 8 w komorze silnika dotyczy układu sterowania skrzynią biegów. To częsta przyczyna pomyłek przy diagnozie.
Jeżeli nie działa gniazdo zasilania w desce rozdzielczej, zacznij od bezpiecznika 8 w skrzynce po stronie pasażera. Jeżeli nie działa gniazdo w bagażniku, sprawdź bezpiecznik 6. Przy awarii przednich wycieraczek sprawdź bezpiecznik 11, a przy tylnej wycieraczce bezpiecznik 12.
Jeżeli problem dotyczy pompy paliwa, świateł, klaksonu, centralnego zamka, wentylatora chłodnicy, EHPAS, ogrzewania tylnej szyby albo ABS/DSC, przejdź do skrzynki w komorze silnika. W przypadku braku zasilania wielu obwodów naraz warto sprawdzić także główny bezpiecznik MAIN przy akumulatorze.
Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego. Przyczyną może być zwarcie, uszkodzony odbiornik, wilgoć w złączu, przeciążone gniazdo zasilania albo wcześniejsze przeróbki instalacji.
Powiązane schematy Mazda 5
Jeżeli masz starszą Mazdę 5, sprawdź osobny schemat dla pierwszej generacji. Wpisy 2012–2013, 2014–2015 oraz „od 2016” najlepiej traktować jako jeden artykuł dla Mazdy 5 II / CW.
Pytania kierowców
Czy Mazda 5 2012–2013 i Mazda 5 2016–2018 mają ten sam układ bezpieczników?
To ta sama generacja Mazda 5 II / CW i układ skrzynek jest bardzo podobny. W tabelach mogą jednak występować drobne różnice zależne od rocznika, rynku, silnika i wyposażenia, dlatego zawsze warto porównać opis z pokrywą skrzynki w samochodzie.
Ile skrzynek bezpieczników ma Mazda 5 CW?
Są dwie główne skrzynki bezpieczników: jedna w komorze silnika i jedna w kabinie po stronie pasażera. Dodatkowo przy akumulatorze znajduje się główny bezpiecznik MAIN.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Skrzynka znajduje się pod maską. Zawiera m.in. bezpieczniki wentylatorów, klimatyzacji, ABS/DSC, pompy paliwa, świateł, klaksonu, EHPAS i ogrzewania tylnej szyby.
Gdzie jest skrzynka bezpieczników w kabinie?
Skrzynka kabinowa znajduje się w przedziale pasażerskim, po stronie pasażera.
Gdzie jest bezpiecznik zapalniczki w Mazdzie 5 CW?
Gniazdo zasilania / zapalniczka w desce rozdzielczej jest zabezpieczona bezpiecznikiem 8 15 A w skrzynce po stronie pasażera.
Gdzie jest bezpiecznik gniazda zasilania w bagażniku?
Gniazdo zasilania w przedziale bagażowym jest zabezpieczone bezpiecznikiem 6 15 A w skrzynce po stronie pasażera.
Nie działają przednie wycieraczki. Który bezpiecznik sprawdzić?
Sprawdź bezpiecznik 11 25 A w skrzynce po stronie pasażera. Odpowiada za wycieraczki i spryskiwacze przedniej szyby.
Nie działa tylna wycieraczka. Co sprawdzić?
Tylna wycieraczka jest zabezpieczona bezpiecznikiem 12 15 A w skrzynce po stronie pasażera.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest zabezpieczona bezpiecznikiem 23 20 A w skrzynce w komorze silnika.
Nie działa klakson. Który bezpiecznik?
Klakson jest zabezpieczony bezpiecznikiem 31 15 A w skrzynce w komorze silnika.
Gdzie są bezpieczniki świateł mijania?
Lewe światło mijania jest zabezpieczone bezpiecznikiem 39 15 A, a prawe światło mijania bezpiecznikiem 40 15 A w skrzynce w komorze silnika.
Gdzie jest bezpiecznik ogrzewania tylnej szyby?
Ogrzewanie tylnej szyby jest zabezpieczone bezpiecznikiem 38 25 A w skrzynce w komorze silnika.
Gdzie jest główny bezpiecznik MAIN?
Główny bezpiecznik MAIN znajduje się przy akumulatorze. Jeżeli uszkodzi się ten bezpiecznik, trzeba sprawdzić przyczynę zwarcia lub przeciążenia, a nie tylko wymienić sam bezpiecznik.
