Mazda 6 2015 - bezpieczniki i schematy

Mazda 6 (2015) ma dwa główne panele bezpieczników – pod maską oraz po lewej stronie przestrzeni nóg kierowcy. W dokumentacji Mazda każdy obwód jest opisany numerem i symbolem, np. ENG IG1 albo F.OUTLET. W poniższych tabelach numer pozostaje w pierwszej kolumnie, a kod i opis funkcji znajdują się razem w trzeciej. Zachowano także puste miejsca i opcje wyposażenia.

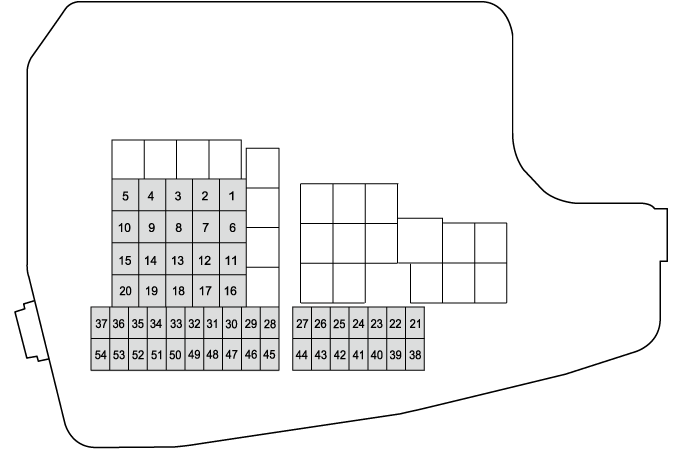

Skrzynka bezpieczników w komorze silnika

Po wyłączeniu zapłonu otwórz maskę i znajdź skrzynkę w pobliżu akumulatora. Zdejmij pokrywę po zwolnieniu zatrzasków. Duże zabezpieczenia głównego zasilania i układu ABS powinien wymieniać wykwalifikowany serwis. Zabezpieczenia sterownika silnika, wentylatorów, ABS i reflektorów.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	30	ADD FAN GE – Wentylator chłodnicy*
2	30	IG2 – Zabezpieczenie różnych obwodów
3	30	INJECTOR – System sterowania silnika*
4	40	FAN DE – Wentylator chłodnicy*
5	30	P.WINDOW1 – Szyby sterowane elektrycznie*
6	–	Wolne miejsce – bez przypisanego obwodu.
7	40	ADD FAN DE – Wentylator chłodnicy*
8	20	EVVT – System sterowania silnika*
9	40	DEFOG – Ogrzewanie tylnej szyby
10	40	DCDC DE – Zabezpieczenie różnych obwodów*
11	30	FAN GE – Wentylator chłodnicy*
12	20	EPB L – Elektromechaniczny hamulec postojowy (LH)
13	40	AUDIO – System audio
14	20	EPB R – Elektromechaniczny hamulec postojowy (RH)
15	40	ENG.MAIN – System sterowania silnika
16	50	ABS/DSC M – System ABS, system DSC
17	50	CABIN+B – Zabezpieczenie różnych obwodów*
18	20	WIPER – Wycieraczka i spryskiwacz przedniej szyby
19	40	HEATER – Klimatyzacja
20	30	DCDC REG – Zabezpieczenie różnych obwodów*
21	7,5	ENGINE.IG1 – System sterowania silnika
22	15	C/U IG1 – Zabezpieczenie różnych obwodów
23	15	H/L LOW L HID L – Światło mijania (strona lewa)
24	15	H/L LOW R – Światło mijania (strona prawa)
25	15	ENGINE3 – System sterowania silnika
26	15	ENGINE2 – System sterowania silnika
27	15	ENGINE1 – System sterowania silnika
28	15	AT – System sterowania skrzyni biegów*, Włącznik zapłonu
29	20	H/CLEAN – Spryskiwacz świateł przednich*
30	7,5	A/C – Klimatyzacja
31	15	AT PUMP – System sterowania skrzyni biegów*
32	10	STOP – Światła stop, tylne światło przeciwmgielne*
33	15	R.WIPER – Wycieraczka szyby tylnej*
34	20	H/L HI – Światło drogowe
35	15	HID R – pozycja zależna od wersji wyposażenia.
36	15	FOG – Przednie światła przeciwmgielne*
37	7,5	ENG+B – System sterowania silnika
38	7,5	AUDIO2 – System audio
39	5	GLOW SIG – System sterowania silnika*
40	7,5	METER2 – Zestaw wskaźników*
41	10	METER1 – Zestaw wskaźników*
42	7,5	SRS1 – Poduszki powietrzne
43	25	BOSE – System audio Bose® Model wyposa?ony w ten system*
44	15	AUDIO1 – System audio
45	30	ABS/DSC S – System ABS, system DSC
46	15	FUEL PUMP – Układ paliwowy*
47	25	FUEL WARM – Podgrzewacz paliwa*
48	15	TAIL – Lampy tylne, Podświetlenie tablicy rejestracyjnej
49	25	FUEL PUMP2 – pozycja zależna od wersji wyposażenia.
50	25	HAZARD – Światła awaryjne, światła kierunkowskazów, światła tylne, światła pozycyjne, Podświetlenie tablicy rejestracyjnej
51	15	DRL – pozycja zależna od wersji wyposażenia.
52	15	R.OUTLET2 – Gniazda akcesoriów
53	15	HORN – Sygnał dźwiękowy
54	15	ROOM – Lampa sufitowa

*Wybrane wersje.

Skrzynka bezpieczników w kabinie

Otwórz drzwi kierowcy, spójrz na lewy bok przestrzeni na nogi i zdejmij plastikową osłonę panelu. Pod pokrywą znajdziesz bezpieczniki odpowiedzialne za: Elektryczne fotele, zamki drzwi, szyby i zasilanie akcesoriów.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	30	P.SEAT D – Siedzenia sterowane elektrycznie*
2	30	P.WINDOW3 – Szyby sterowane elektrycznie*
3	–	R.OUTLET3 – pozycja zależna od wersji wyposażenia.
4	25	P.WINDOW2 – Szyby sterowane elektrycznie
5	15	SRS2/ESCL – Elektryczna blokada kierownicy
6	25	D.LOCK – Zamki sterowane elektrycznie
7	20	SEAT WARM – Ogrzewanie siedzeń*
8	10	SUNROOF – Dach otwierany*
9	15	F.OUTLET – Gniazda akcesoriów
10	7,5	MIRROR – Lusterka sterowane elektrycznie
11	15	R.OUTLET1 – Gniazda akcesoriów*
12	–	Wolne miejsce – bez przypisanego obwodu.
13	–	Wolne miejsce – bez przypisanego obwodu.
14	–	Wolne miejsce – bez przypisanego obwodu.
15	–	Wolne miejsce – bez przypisanego obwodu.
16	–	Wolne miejsce – bez przypisanego obwodu.
17	7,5	M.DEF – Ogrzewanie lusterek*
18	20	R.SEAT W – Ogrzewanie siedzeń*
19	7,5	R.SHADE – Tylna zasłona przeciwsłoneczna*
20	7,5	AT IND – Wskaźnik włączonego biegu (Automatyczna skrzynia biegów)*
21	30	P.SEAT P – Siedzenia sterowane elektrycznie*

Usterki w praktyce

Nie działa gniazdo 12 V

Przy gnieździe przednim sprawdź bezpiecznik 9 – F.OUTLET 15 A. Jeżeli bezpiecznik ponownie się przepala, skontroluj akcesoria i metalowe styki gniazda.

Elektryczne szyby

Sprawdź pozycje P.WINDOW2 oraz P.WINDOW3 zgodnie z wyposażeniem i konkretną wersją panelu.

Co oznacza gwiazdka przy obwodzie?

Pozycje ze znakiem gwiazdki dotyczą określonych wersji silnika albo wyposażenia. Nie można przenosić amperażu z odmiany amerykańskiej do europejskiej bez sprawdzenia rzeczywistego modułu.

Źródła techniczne

Fabryczna instrukcja Mazda, rozdział „Maintenance and Care – Fuses”: Mazda 6 2015 – dokumentacja producenta. Wartości i funkcje należy weryfikować po roczniku i kodzie silnika.

Mazda 6 (2015) – bezpieczniki i schematy skrzynek
