Mazda 6 (2016) – bezpieczniki schemat
Mazda 6 (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016
Blok bezpieczników (komora silnika)
komora silnika
| Pozycja | Opis | Bezpiecznik [A] | Chroniony komponent |
| 1 | DODAJ WENTYLATORA GE | 30 | Wentylator chłodzący |
| 2) | IG2 | 30 | Do ochrony różnych obwodów |
| 3) | WTRYSKIWACZ | 30 | Układ sterowania silnikiem |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | DODAJ WENTYLATOR DE | 40 | – |
| 8 | EVVT | 20 | Układ sterowania silnikiem |
| 9 | DEFOG | 40 | Odmrażacz tylnej szyby |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Wentylator chłodzący |
| 12 | EPB L. | 20 | Elektryczny hamulec postojowy (LH) |
| 13 | AUDIO | 40 | System nagłośnieniowy |
| 14 | EPB R. | 20 | Elektryczny hamulec postojowy (RH) |
| 15 | POL.MAIN | 40 | Układ sterowania silnikiem |
| 16 | ABS / DSC M. | 50 | ABS, dynamiczny system kontroli stabilności |
| 17 | KABINA + B | 50 | Do ochrony różnych obwodów |
| 18 | WYCIERACZKA | 20 | Wycieraczka i spryskiwacz przedniej szyby |
| 19 | PODGRZEWACZ | 40 | Klimatyzator |
| 20 | DCDC REG | 30 | Do ochrony różnych obwodów * |
| 21 | SILNIK.IG1 | 7,5 | Układ sterowania silnikiem |
| 22 | C / U IG1 | 15 | Do ochrony różnych obwodów |
| 23 | H / L LOW L HID L | 15 | Światła mijania (LH) |
| 24 | H / L LOW R | 15 | Światła mijania (RH) |
| 25 | SILNIK 3 | 15 | Układ sterowania silnikiem |
| 26 | SILNIK 2 | 15 | Układ sterowania silnikiem |
| 27 | SILNIK 1 | 15 | Układ sterowania silnikiem |
| 28 | W | 15 | System kontroli skrzyni biegów * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatyzator |
| 31 | NA POMPIE | 15 | System kontroli skrzyni biegów * |
| 32 | ZATRZYMAĆ | 10 | Światła stopu |
| 33 | R.WIPER | 15 | System zapobiegający kradzieży * |
| 34 | H / L HI | 20 | Światła drogowe |
| 35 | HID R. | 15 | – |
| 36 | MGŁA | 15 | Światła przeciwmgielne* |
| 37 | POL + B | 7,5 | Układ sterowania silnikiem |
| 38 | AUDIO2 | 7,5 | System nagłośnieniowy |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER1 | 10 | Zestaw wskaźników |
| 42 | SRS1 | 7,5 | Poduszka powietrzna |
| 43 | BOSE | 25 | Model wyposażony w system dźwiękowy Bose® * |
| 44 | AUDIO 1 | 15 | System nagłośnieniowy |
| 45 | ABS / DSC S. | 30 | ABS, dynamiczny system kontroli stabilności |
| 46 | POMPA PALIWOWA | 15 | System paliwowy |
| 47 | CIEPŁO PALIWOWE | 25 | – |
| 48 | OGON | 15 | Tylne światła, światła tablicy rejestracyjnej |
| 49 | POMPA PALIWA 2 | 25 | – |
| 50 | ZARYZYKOWAĆ | 25 | Światła awaryjne, Kierunkowskazy / Światła pozycyjne przednie boczne, Światła postojowe |
| 51 | DRL | 15 | Światła dzienne* |
| 52 | R.OUTLET2 | 15 | Gniazda akcesoriów |
| 53 | RÓG | 15 | Róg |
| 54 | POKÓJ | 15 | Górne światło |
| * 1 Z reflektorami ksenonowymi* 2 Z reflektorami halogenowymi | |||

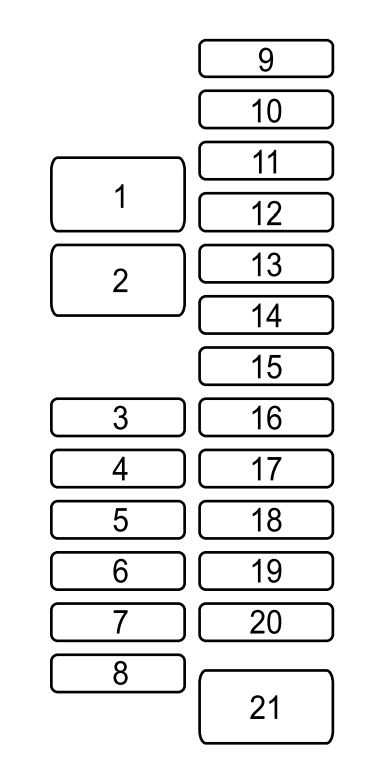

Blok bezpieczników (lewa strona)
pojazd po lewej stronie
| Pozycja | Opis | Bezpiecznik [A] | Chroniony komponent |
| 1 | P.SEAT D | 30 | Elektryczne siedzenie * |
| 2) | P.WINDOW3 | 30 | Elektryczne szyby * |
| 3) | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elektryczne szyby |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Elektryczne zamki do drzwi |
| 7 | CIEPŁO SIEDZENIA | 20 | Podgrzewacz siedzenia * |
| 8 | SUNROOF | 10 | Księżycowy dach * |
| 9 | F.OUTLET | 15 | Gniazda akcesoriów |
| 10 | LUSTRO | 7,5 | Lusterko sterujące mocą |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Odszranianie lustrzane * |
| 18 | R.SEAT W | 20 | Podgrzewacz siedzenia |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Wskaźnik zmiany biegów * |
| 21 | P.SEAT P | 30 | Elektryczne siedzenie * |
