Mazda CX-9 II / TC 2016–2023 – bezpieczniki, skrzynki i przekaźniki

Ten schemat dotyczy drugiej generacji Mazdy CX-9, oznaczanej jako TC. Chodzi o modele produkowane od 2016 roku, w tym roczniki 2016, 2017, 2018, 2019, 2020, 2021, 2022 i 2023. W zależności od rynku oraz wyposażenia część pozycji może być pusta albo aktywna tylko w wybranych wersjach, np. z podgrzewaną kierownicą, szyberdachem, elektryczną klapą, systemem BOSE, światłami przeciwmgielnymi lub napędem AWD.

W CX-9 II są dwie główne skrzynki bezpieczników. Pierwsza znajduje się w komorze silnika, a druga w kabinie po lewej stronie, przy nodze kierowcy. Jeżeli nie działa zapalniczka, gniazdo zasilania, wycieraczki, klakson, światła, szyby, pompa paliwa, ABS/DSC albo elektryczny hamulec postojowy, zacznij od tabel poniżej.

Nie myl generacji: ten opis dotyczy Mazdy CX-9 II / TC. Starsza Mazda CX-9 I / TB z lat 2007–2015 ma inną skrzynkę w kabinie, inną skrzynkę w komorze silnika i osobny schemat.

Który schemat wybrać?

Jeżeli masz CX-9 z rocznika 2016 lub nowszego, najczęściej będzie to druga generacja TC. Starsze wpisy dla 2007–2015 nie pasują do tej wersji, bo dotyczą pierwszej generacji TB.

Najczęściej sprawdzane bezpieczniki Mazda CX-9 II / TC

Najpierw sprawdź tę tabelę. Pozwala szybko ustalić, czy szukać bezpiecznika pod maską, czy w kabinie.

Gdzie znajdują się skrzynki bezpieczników?

W Mazdzie CX-9 TC są dwie główne skrzynki. Większa znajduje się w komorze silnika. Druga jest w kabinie, po lewej stronie przy nogach kierowcy, pod osłoną.

• Komora silnika — światła, wycieraczki, ABS/DSC, EPB, pompa paliwa, klakson, audio, klimatyzacja, ogrzewanie tylnej szyby, gniazdo R.OUTLET2.
• Kabina, lewa strona — gniazda zasilania, szyby, fotele, zamek, szyberdach, lusterka, część audio i wyposażenia wnętrza.

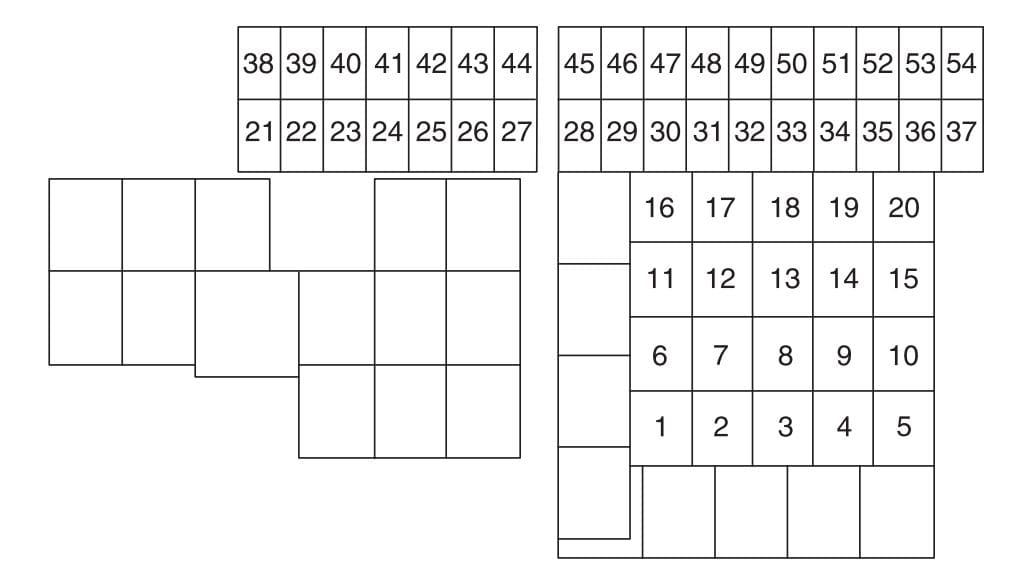

Skrzynka bezpieczników w komorze silnika

Skrzynka pod maską odpowiada za większość obwodów, które mają duże obciążenie: wentylację, ogrzewanie tylnej szyby, ABS/DSC, elektryczny hamulec postojowy, wycieraczki, światła, pompę paliwa i klakson.

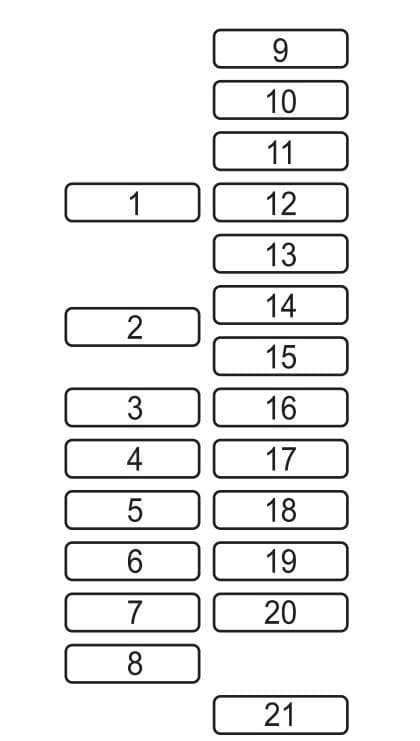

Skrzynka bezpieczników w kabinie

Skrzynka w kabinie znajduje się po lewej stronie, przy nogach kierowcy, pod osłoną. To właśnie tutaj najczęściej szuka się bezpieczników gniazd zasilania, szyb, zamka, foteli, szyberdachu i lusterek.

Co sprawdzić przy typowych usterkach?

Nie działa zapalniczka lub gniazdo zasilania? Zacznij od bezpiecznika 14 F.OUTLET w kabinie. Jeżeli problem dotyczy innych gniazd, sprawdź także 3 R.OUTLET3, 15 R.OUTLET1 oraz 52 R.OUTLET2 w komorze silnika.

Nie działają wycieraczki? Przednia wycieraczka i spryskiwacz są pod bezpiecznikiem 18 WIPER w komorze silnika. Tylna wycieraczka jest pod bezpiecznikiem 33 R.WIPER. Jeżeli auto ma odmrażacz wycieraczek, sprawdź też 1 WIPER.DEI.

Nie działa klakson? Sprawdź 53 HORN w komorze silnika. Jeśli bezpiecznik jest cały, problem może być w przekaźniku, samej trąbce, masie albo przycisku w kierownicy.

Nie działają światła mijania? Lewe światło mijania to 23 H/L LOW L. Prawe może być opisane jako 24 H/L LOW R1 albo 35 H/L LOW R2, zależnie od wersji reflektorów.

Problemy z hamulcem postojowym EPB? W komorze silnika sprawdź 12 EPB L i 14 EPB R. To osobne obwody dla lewej i prawej strony elektrycznego hamulca postojowego.

Nie działa ogrzewanie tylnej szyby? Sprawdź 9 DEFOG 40 A w komorze silnika. Przy braku działania podgrzewania lusterek sprawdź 17 M.DEF w kabinie.

Nie działa audio lub BOSE? W zależności od wersji sprawdź 13 AUDIO, 38 AUDIO2, 43 AUDIO4, 44 AUDIO1 oraz 19 AUDIO3 w kabinie.

Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego. Najpierw szukaj zwarcia, uszkodzonego odbiornika, wilgoci w złączu albo śladów wcześniejszych przeróbek instalacji.

Powiązane schematy Mazda CX-9

W kategorii CX-9 warto rozdzielić wpisy według generacji. Ten artykuł zostaw jako główny dla drugiej generacji TC. Starszą generację TB trzymaj osobno.

• Mazda CX-9 I / TB 2007–2015 — bezpieczniki i przekaźniki
• Pozostałe schematy Mazda CX-9

FAQ

Czy Mazda CX-9 od 2016 to druga generacja?

Tak. Modele od 2016 roku należą do drugiej generacji Mazdy CX-9, oznaczanej jako TC.

Ile skrzynek bezpieczników ma Mazda CX-9 II?

Są dwie główne skrzynki: jedna w komorze silnika i jedna w kabinie po lewej stronie przy nogach kierowcy.

Gdzie jest skrzynka bezpieczników w komorze silnika?

Znajduje się pod maską. W tej skrzynce są m.in. bezpieczniki świateł, wycieraczek, pompy paliwa, ABS/DSC, EPB, klaksonu, klimatyzacji i audio.

Gdzie jest skrzynka bezpieczników w kabinie?

Skrzynka kabinowa znajduje się po lewej stronie, przy nogach kierowcy, pod osłoną.

Gdzie jest bezpiecznik zapalniczki?

Przednie gniazdo zasilania / zapalniczka jest zabezpieczone bezpiecznikiem 14 F.OUTLET 15 A w skrzynce w kabinie.

Gdzie są bezpieczniki pozostałych gniazd zasilania?

Sprawdź 3 R.OUTLET3, 15 R.OUTLET1 oraz 52 R.OUTLET2. Część z nich może występować tylko w wybranych wersjach wyposażenia.

Gdzie jest bezpiecznik pompy paliwa?

Układ paliwowy jest zabezpieczony bezpiecznikiem 49 FUEL PUMP2 25 A w skrzynce w komorze silnika.

Nie działa klakson. Który bezpiecznik?

Klakson jest pod bezpiecznikiem 53 HORN 15 A w komorze silnika.

Nie działają wycieraczki przednie. Co sprawdzić?

Sprawdź bezpiecznik 18 WIPER 20 A w komorze silnika. Jeżeli problem dotyczy odmrażacza wycieraczek, sprawdź też 1 WIPER.DEI.

Gdzie jest bezpiecznik tylnej wycieraczki?

Tylna wycieraczka jest zabezpieczona bezpiecznikiem 33 R.WIPER 15 A w komorze silnika.

Gdzie są bezpieczniki świateł mijania?

Lewe światło mijania to 23 H/L LOW L. Prawe światło mijania może być opisane jako 24 H/L LOW R1 albo 35 H/L LOW R2, zależnie od wersji.

Gdzie jest bezpiecznik ogrzewania tylnej szyby?

Ogrzewanie tylnej szyby jest zabezpieczone bezpiecznikiem 9 DEFOG 40 A w komorze silnika.

Gdzie są bezpieczniki elektrycznego hamulca postojowego?

Elektryczny hamulec postojowy ma osobne bezpieczniki: 12 EPB L 20 A i 14 EPB R 20 A w komorze silnika.
