Opel Cascada 2016 - bezpieczniki i schematy

Opel Cascada z 2016 roku ma trzy skrzynki bezpieczników: w komorze silnika, za schowkiem w desce rozdzielczej oraz za osłoną w bagażniku. W tym modelu szczególnego znaczenia nabierają zabezpieczenia hydrauliki i elektroniki składanego dachu. Wykazy poniżej obejmują 54, 26 oraz 32 numerowane pozycje, także nieobsadzone.

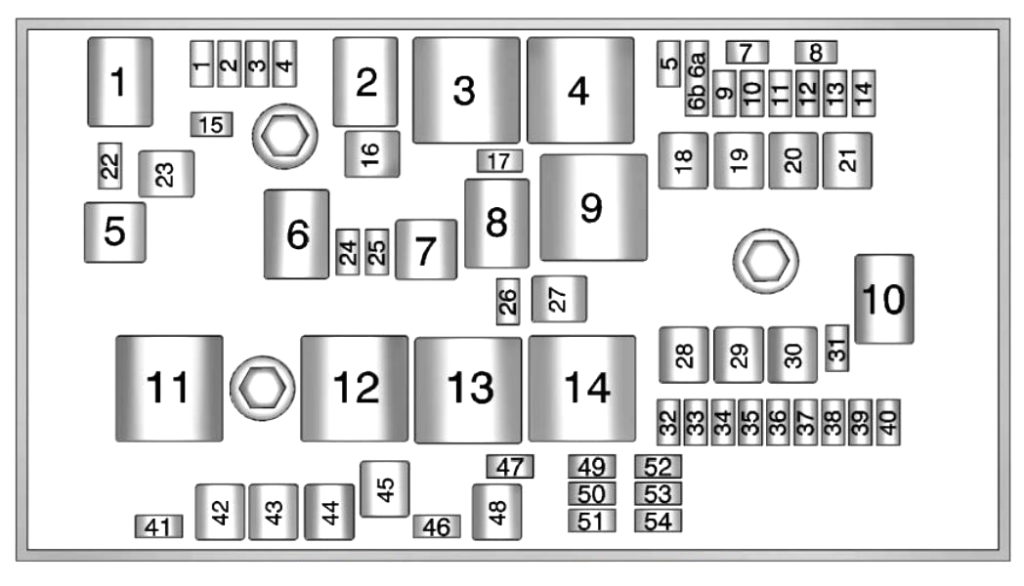

Komora silnika – skrzynka główna

Skrzynka znajduje się w przedniej lewej części komory silnika. Wyłącz zapłon, zwolnij mocowania, unieś pokrywę i odłóż ją tak, aby nie zabrudzić styków. Znajdują się tu m.in. obwody ECM, ABS, rozrusznika, ogrzewania lusterek oraz podnośników szyb.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Moduł sterujący silnika
2	–	Sonda lambda
3	–	Układ wtrysku paliwa, układ zapłonowy
4	–	Układ wtrysku paliwa, układ zapłonowy
5	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
6	–	Podgrzewanie lusterek
7	–	Sterowanie wentylatora
8	–	Sonda lambda, chłodzenie silnika
9	–	Czujnik na tylnej szybie
10	–	Czujnik napięcia akumulatora
11	–	Zwalnianie klapy bagażnika
12	–	System adaptacyjnego oświetlenia drogi, automatyczne sterowanie światłami
13	–	Zawory ABS
14	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
15	–	Moduł sterujący silnika
16	–	Rozrusznik
17	–	Moduł sterujący skrzyni biegów
18	–	Ogrzewanie tylnej szyby
19	–	Szyby otwierane elektrycznie w drzwiach przednich
20	–	Szyby otwierane elektrycznie w drzwiach tylnych
21	–	Tylna centralka elektryczna
22	–	Lewe światło drogowe (halogenowe)
23	–	Zmywacze reflektorów
24	–	Prawe światło mijania (ksenonowe)
25	–	Lewe światło mijania (ksenonowe)
26	–	Przednie światła przeciwmgielne
27	–	Podgrzewanie paliwa w silnikach wysokoprężnych
28	–	System start-stop
29	–	Hamulec postojowy sterowany elektrycznie
30	–	Pompa ABS
31	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
32	–	Poduszka powietrzna
33	–	System adaptacyjnego oświetlenia drogi, automatyczne sterowanie światłami
34	–	Recyrkulacja spalin
35	–	Szyby otwierane elektrycznie, czujnik deszczu, zewnętrzne lusterko wsteczne
36	–	Ogrzewanie, wentylacja i klimatyzacja
37	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
38	–	Pompa próżniowa
39	–	Moduł sterujący układu paliwowego
40	–	Spryskiwacz przedniej szyby
41	–	Prawe światło drogowe (halogenowe)
42	–	Wentylator chłodnicy
43	–	Wycieraczki przedniej szyby
44	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
45	–	Wentylator chłodnicy
46	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
47	–	Sygnał dźwiękowy
48	–	Wentylator chłodnicy
49	–	Pompa paliwa
50	–	Poziomowanie reflektorów, system adaptacyjnego oświetlenia drogi
51	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
52	–	Nagrzewnica dodatkowa, silnik wysokoprężny
53	–	Moduł sterujący skrzyni biegów, moduł sterujący silnika
54	–	Pompa próżniowa, tablica rozdzielcza, system ogrzewania, wentylacji i klimatyzacji

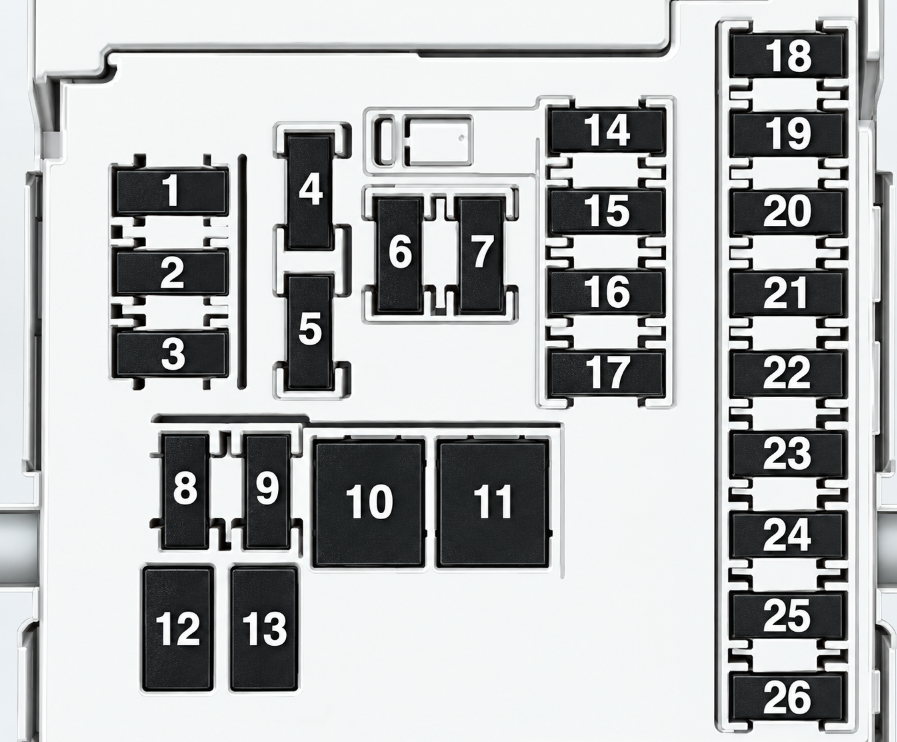

Deska rozdzielcza – 26 pozycji

W wersji europejskiej z kierownicą po lewej stronie skrzynka znajduje się za schowkiem deski rozdzielczej. Otwórz schowek i ostrożnie zwolnij zaczepy, aby odchylić go w dół. Wyłącz wszystkie odbiorniki przed sprawdzeniem wkładek. Bezpieczniki obejmują m.in. elektrykę nadwozia i gniazdo zasilania w bagażniku.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Wyświetlacze
2	–	Moduł sterujący nadwozia, światła zewnętrzne
3	–	Moduł sterujący nadwozia, światła zewnętrzne
4	–	System audio-nawigacyjny
5	–	System Infotainment, deska rozdzielcza
6	–	Gniazdko zasilania, zapalniczka
7	–	Gniazdko zasilania
8	–	Moduł sterujący nadwozia, lewe światło mijania
9	–	Moduł sterujący nadwozia, prawe światło mijania
10	–	Moduł sterujący nadwozia, zamki drzwi
11	–	Wentylator kabiny
12	–	Elektrycznie sterowany fotel kierowcy
13	–	Elektrycznie sterowany fotel pasażera
14	–	Złącze diagnostyczne
15	–	Poduszka powietrzna
16	–	Przekaźnik pokrywy bagażnika
17	–	Dmuchawa
18	–	Diagnoza serwisowa
19	–	Moduł sterujący nadwozia, światła hamowania, światła tylne, oświetlenie wnętrza
20	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
21	–	Deska rozdzielcza
22	–	Układ zapłonowy
23	–	Moduł sterujący nadwozia
24	–	Moduł sterujący nadwozia
25	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
26	–	Gniazdo zasilania akcesoriów w bagażniku

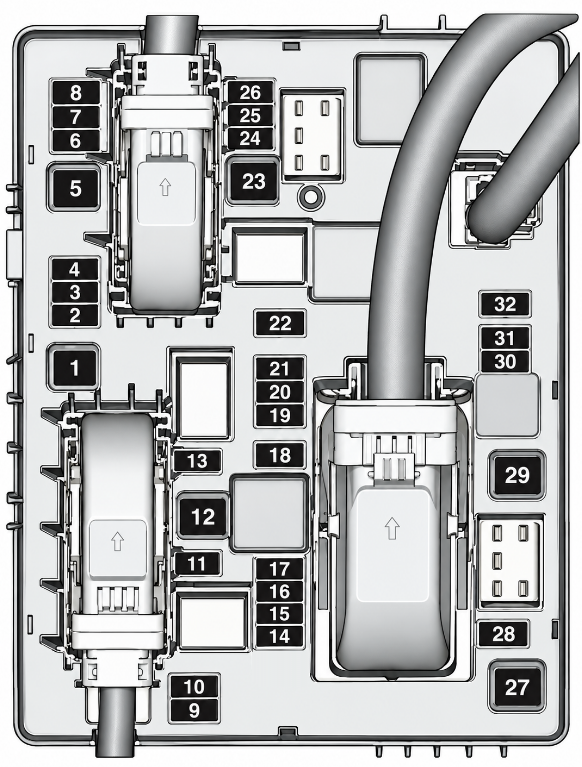

Bagażnik – 32 pozycje i składany dach

Tylny blok bezpieczników jest za osłoną po lewej stronie przestrzeni bagażowej. W układzie tym osobno zabezpieczone są prawy i lewy tor zasilania modułu dachu oraz pompa hydrauliczna. Nie próbuj uruchamiać dachu, gdy sterownik sygnalizuje błąd położenia osłony bagażnika.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Moduł sterujący miękkiego dachu, prawa szyna zasilająca
2	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
3	–	Układ ułatwiający parkowanie
4	–	Układ selektywnej redukcji katalitycznej
5	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
6	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
7	–	Fotel regulowany elektrycznie
8	–	Moduł sterujący miękkiego dachu
9	–	Układ selektywnej redukcji katalitycznej
10	–	Układ selektywnej redukcji katalitycznej
11	–	Moduł przyczepy, układ monitorowania ciśnienia w oponach i kamera wsteczna
12	–	Moduł sterujący miękkiego dachu, światła tylne
13	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
14	–	Fotel tylny składanie elektryczne
15	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
16	–	Wentylacja foteli, kamera wsteczna, moduł sterujący miękkiego dachu
17	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
18	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
19	–	Podgrzewanie kierownicy
20	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
21	–	Ogrzewanie fotela
22	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
23	–	Moduł sterujący miękkiego dachu, lewa szyna zasilająca
24	–	Układ selektywnej redukcji katalitycznej
25	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
26	–	Bezpiecznik mostka dla trybu nietransportowego
27	–	Pasywne otwieranie pojazdu
28	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
29	–	Moduł hydrauliczny
30	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
31	–	Wolna pozycja – brak przypisanego obwodu w tej wersji.
32	–	Układ Flex Ride

Co sprawdzić przy typowych awariach?

Dach materiałowy nie otwiera się

Sprawdź w bagażniku zabezpieczenia 1, 8, 12, 23 i 29 – dotyczą sterowania mechanizmem lub jego zasilania. W razie przerwania cyklu nie wyciągaj dachu siłą. Odczytaj kody usterek sterownika i sprawdź czujniki położenia przegrody bagażnika.

Brak zasilania gniazda w bagażniku

W desce rozdzielczej sprawdź pozycję 26. Jeżeli pracuje tylko część gniazd, nie zakładaj, że wszystkie korzystają z tego samego bezpiecznika.

Nie działa wentylator nawiewu

W komorze silnika sprawdź obwody ogrzewania i wentylacji, a także regulator i silnik dmuchawy.

Uwaga na warianty: Obecność poszczególnych obwodów może zależeć od wersji silnika oraz wyposażenia. Brak wartości amperażu w fabrycznym wykazie funkcji oznaczono znakiem minus. Wartość wkładki należy potwierdzić na pokrywie skrzynki albo w fabrycznej instrukcji dokładnego wariantu. Nigdy nie zastępuj przepalonego bezpiecznika wkładką o większym amperażu.

Źródła

Fabryczna instrukcja obsługi Opel Cascada 2016, rozdział dotyczący instalacji elektrycznej i skrzynek bezpieczników. Oficjalna baza instrukcji Opel.
