Opel Movano B (druga generacja, lata produkcji 2010-2021) ma główną skrzynkę bezpieczników po lewej stronie deski rozdzielczej i dodatkowy panel w komorze silnika. W wersjach Combi i Bus mogą występować dalsze zespoły bezpieczników w przestrzeni ładunkowej. Poniżej znajdują się zarówno szczegółowe schematy numerowanych gniazd, jak i oryginalny wykaz obwodów dla egzemplarzy z lat 2012-2016.
Movano B występuje w licznych wersjach nadwozia, napędu i zabudowy. W związku z tym silnik może mieć skrzynkę typu 1 lub typu 2, a zabezpieczenia dodatkowego wyposażenia nie muszą być obsadzone. Schemat należy dobrać do faktycznej skrzynki, nie wyłącznie według roku produkcji.
Gdzie są skrzynki bezpieczników Opla Movano B?
Deska rozdzielcza: główny panel znajduje się po lewej stronie deski, za zdejmowaną osłoną. Po wyłączeniu zapłonu chwyć górną część pokrywy, odciągnij ją do siebie i wyjmij. Za pokrywą znajduje się skrzynka z bezpiecznikami. Nie przechowuj przedmiotów za tym panelem.
Komora silnika: zabezpieczenia znajdują się pod zbiornikiem wyrównawczym płynu chłodzącego. Aby uzyskać dostęp, może być potrzebny demontaż mocowania zbiornika. Nie należy otwierać układu chłodzenia na gorącym silniku, a prace przy obwodach wysokoprądowych lepiej powierzyć warsztatowi.
Combi i Bus: mogą mieć dodatkowe skrzynki za osłonami w prawej części przestrzeni ładunkowej lub przy stopniu wejściowym. Lokalizację należy sprawdzić w instrukcji właściwej wersji nadwozia.

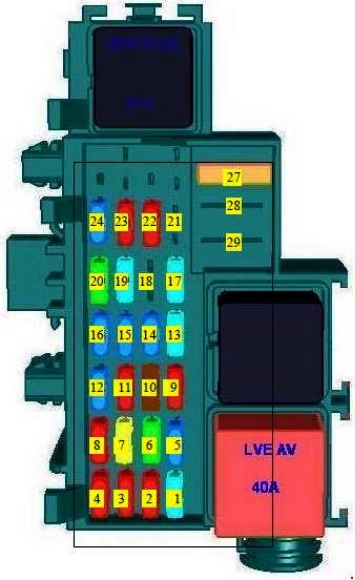

Główna skrzynka bezpieczników w kabinie – pozycje 1-29
Poniższy schemat przedstawia numerację bezpieczników po stronie kierowcy. Dotyczy typowej instalacji drugiej generacji, ale różne roczniki i wersje mogą różnić się obsadą.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | System informacyjno-rozrywkowy; Ogrzewanie siedzeń (przekaźnik serwisowy 1. Przekaźnik pracy silnika) |
| 2 | 15 | Gniazdo zasilania 1 |
| 3 | 10 | Zapalniczka |
| 4 | 10 | Gniazdo zasilania 2 |
| 5 | 5 | Panel przyrządów |
| 6 | 30 | Centralny zamek (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Kierunkowskazy; Tylne światła przeciwmgielne; Moduł sterujący nadwozia (UCE Habitacle + Batsecurite). |
| 8 | 5 | Złącze diagnostyczne |
| 9 | – | – |
| 10 | 5 | ABS; Elektroniczny program stabilizacji. |
| 11 | 10 | Światła wewnętrzne; Światła hamowania. |
| 12 | 5 | Moduł sterowania nadwozia |
| 13 | 15 | Światła hamowania |
| 14 | 5 | Moduł sterowania nadwozia; Elektryczne szyby; Klimatyzacja. |
| 15 | 20 | Lewa ogrzewana tylna szyba |
| 16 | 20 | Prawe ogrzewane tylne okno |
| 17 | 15 | Spryskiwacz szyby przedniej (elementy sterujące zamontowane przy kierownicy) |
| 18 | 5 | Elektroniczny immobilizer |
| 19 | 15 | Podgrzewane siedzenia (BFRH2, ADPCNC, adaptacja compimentaire) |
| 20 | – | – |
| 21 | 10 | Światła zakrętowe |
| 22 | 10 | System informacyjno-rozrywkowy; Ogrzewanie siedzeń; Ekran wyświetlacza pojazdu; Połączenia audio; Alarm. |
| 23 | 5 | Połączenie bez użycia rąk |
| 24 | 10 | Tachograf |
| 25 | – | – (lokalizacja diody) |
| 26 | – | – (lokalizacja diody) |
| 27 | 40 | Wentylator klimatyzacji |
| 28 | 10 | Dodatkowe adaptacje (BFRH2, przekaźnik ACC deeste, przekaźnik służebności 1) |
| 29 | 40 | Elektryczne szyby; Moduł sterujący nadwozia. |
Zapalniczka: w tym wariancie pozycja 3, 10 A. Gniazdo zasilania 1: pozycja 2, 15 A. Złącze diagnostyczne: pozycja 8, 5 A. Światła stopu: pozycja 13, 15 A. Podgrzewane tylne szyby: pozycje 15 i 16, po 20 A, jeśli samochód ma taką funkcję.

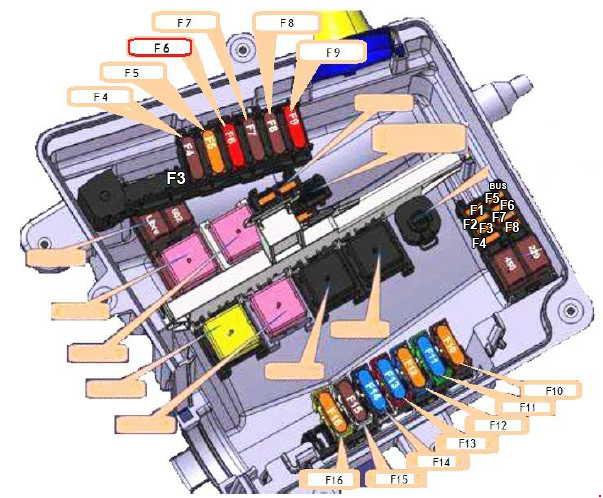

Skrzynka bezpieczników w komorze silnika – typ 1
W typie 1 występuje duża skrzynka z zabezpieczeniami wysokoprądowymi, zawierająca między innymi zasilanie ABS, przekaźniki ogrzewania, rozrusznik i wentylatory chłodnicy. Wartości dla części silników i zabudów mogą się różnić, dlatego nominalną wartość należy potwierdzić na wkładce.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Dodatkowy przekaźnik ogrzewania 1 |
| F6 | 50 | Specjalna konwersja nadwozia, X62 BUS |
| F7 | 70 | Dodatkowy przekaźnik ogrzewania 2 |
| F8 | 70 | Tylne światła; Skrzynka bezpieczników w przedziale pasażerskim; Rezystancja nagrzewnicy diesla. |
| F9 | 70 | Przekaźnik przedziału pasażerskiego i skrzynka bezpieczników |
| F10 | 50 | Przekaźnik wentylatora silnika 3; Przekaźniki wentylatora silnika (ocena zależna od specyfikacji pojazdu). |
| F11 | 40 | Prędkość wentylatora silnika Przekaźnik 1; Prędkość wentylatora silnika Przekaźnik 2 (wartość znamionowa zależna od specyfikacji pojazdu). |
| F12 | 40 | Rozrusznik silnika |
| F13 | 60 | Jednostka interfejsu grzewczego |
| F14 | 60 | Jednostka interfejsu grzewczego |
| F15 | 70 | Zespół przekaźnika świec żarowych do silników wysokoprężnych |
| F16 | 40 | Przekaźnik zespołu elektropompy skrzyni biegów |
Dodatkowa listwa BUS 260BA
W autobusowych wersjach wyposażenia może występować pomocniczy panel BUS 260BA, przeznaczony m.in. do zasilania przekaźników oświetlenia i dodatkowego wyposażenia. Jest to osobna numeracja F1-F8, niezależna od głównej skrzynki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 5 | Zasilanie przekaźnika sterowania oświetleniem (GRUAU) Oświetlenie przednie i tylne |
| F2 | 5 | Zasilanie przekaźnika sterowania oświetleniem (GRUAU) Oświetlenie indywidualne (X81) |
| F3 | 50 | Zasilanie przekaźnika 1155 (70A + przekaźnik pomocniczy zrzutu obciążenia) |
| F4 | 25 | Zasilanie przekaźnika 1155 (70A + przekaźnik akumulatora BCM) |
| F5 | 10 | Zasilanie wyświetlacza multimedialnego z zestawów GRUAU |
| F6 | 5 | Zasilanie elektronicznej centralki progu |
| F7 | – | – |
| F8 | – | – |

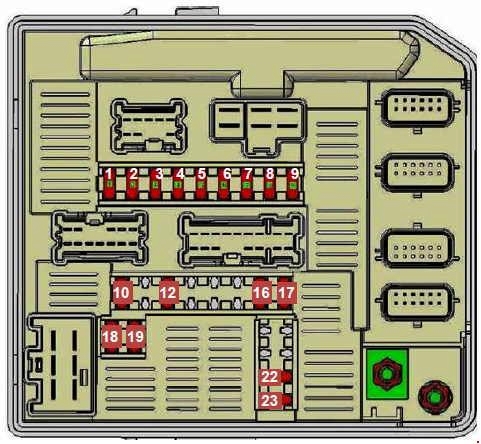

Skrzynka bezpieczników w komorze silnika – typ 2
Drugi wariant ma inne rozmieszczenie numerów gniazd. Występują tu zabezpieczenia świateł, ABS, wycieraczek, skrzyni biegów oraz układów zasilania po zapłonie. Nie należy stosować numerów z typu 1 do panelu typu 2.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 7,5 | Prawe światła pozycyjne |
| F2 | 7,5 | Lewe światła pozycyjne |
| F3 | 10 | Prawe światło mijania |
| F4 | 10 | Lewe światło mijania |
| F5 | 20 | Przednie światła przeciwmgielne |
| F6 | 10 | Lewe światło drogowe |
| F7 | 10 | Prawe światło drogowe |
| F8 | 25 | Zasilanie układu ABS |
| F9 | 30 | Wycieraczki przedniej szyby |
| F10 | 10 | Zasilanie układu poduszek powietrznych (wariant wyposażenia) |
| F11 | – | Wolna pozycja |
| F12 | 20 | Zasilanie sterownika skrzyni biegów (napęd przedni) |
| F13 | – | Wolna pozycja |
| F14 | – | Wolna pozycja |
| F15 | – | Wolna pozycja |
| F16 | 5 | Zasilanie skrzyni biegów po zapłonie |
| F17 | 7,5 | Zasilanie panelu kabinowego po zapłonie |
| F18 | 5 | Zasilanie przekaźnika sterownika silnika |
Wykaz obwodów Movano B z lat 2012-2016
W starszych instrukcjach 2012-2016 część zabezpieczeń oznaczono wyłącznie piktogramami funkcji, bez uniwersalnej numeracji. Poniższe wykazy zachowują wszystkie obwody z obu starszych artykułów. Określenie „Oznaczenie symbolem” nie jest numerem gniazda – właściwą pozycję należy odczytać z konkretnego panelu samochodu.
Obwody komory silnika w wersjach 2012-2016
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| Oznaczenie symbolem | – | Prawe światła pozycyjne |
| Oznaczenie symbolem | – | Lewe światła pozycyjne |
| Oznaczenie symbolem | – | Prawe światło mijania |
| Oznaczenie symbolem | – | Lewe światło mijania |
| Oznaczenie symbolem | – | Przednie światło przeciwmgielne |
| Oznaczenie symbolem | – | Lewe światło drogowe |
| Oznaczenie symbolem | – | Prawe światło drogowe |
| Oznaczenie symbolem | – | Układ ABS |
| Oznaczenie symbolem | – | Wycieraczki przedniej szyby |
| Oznaczenie symbolem | – | Klimatyzacja |
| Oznaczenie symbolem | – | Podgrzewanie przedniej szyby |
Obwody kabiny i różnice między rocznikami 2012-2016
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| Oznaczenie symbolem | – | System Infotainment, podgrzewanie fotela, wyświetlacz pojazdu, złącza audio, alarm |
| Oznaczenie symbolem | – | Gniazdko zasilania |
| Oznaczenie symbolem | – | Zapalniczka |
| Oznaczenie symbolem | – | Deska rozdzielcza |
| Oznaczenie symbolem | – | Centralny zamek |
| Oznaczenie symbolem | – | Kierunkowskazy, tylne światła przeciwmgielne, moduł sterujący nadwozia |
| Oznaczenie symbolem | – | Złącze diagnostyczne |
| Oznaczenie symbolem | – | Układ ABS, układ stabilizacji toru jazdy |
| Oznaczenie symbolem | – | Oświetlenie wnętrza, światła hamowania |
| Oznaczenie symbolem | – | Moduł sterujący nadwozia |
| Oznaczenie symbolem | – | Światło hamowania |
| Oznaczenie symbolem | – | Moduł sterujący nadwozia, szyby sterowane elektrycznie, klimatyzacja |
| Oznaczenie symbolem | – | Lewa podgrzewana szyba tylna |
| Oznaczenie symbolem | – | Prawa podgrzewana szyba tylna |
| Oznaczenie symbolem | – | Spryskiwacz przedniej szyby |
| Oznaczenie symbolem | – | Immobilizer elektroniczny |
| Oznaczenie symbolem | – | Podgrzewanie foteli |
| Oznaczenie symbolem | – | Światło boczne |
| Oznaczenie symbolem | – | System głośnomówiący |
| Oznaczenie symbolem | – | Tachograf |
| Oznaczenie symbolem | – | Przystawka odbioru mocy |
| Oznaczenie symbolem | – | Sygnał dźwiękowy |
| Oznaczenie symbolem | – | Wstępne podgrzewanie silnika, filtr oleju napędowego |
| Oznaczenie symbolem | – | Wentylator układu klimatyzacji |
| Oznaczenie symbolem | – | Ogrzewanie lusterek zewnętrznych |
| Oznaczenie symbolem | – | Lewe światło pozycyjne |
| Oznaczenie symbolem | – | Prawe światło pozycyjne |
| Oznaczenie symbolem | – | Dodatkowe złącza |
| Oznaczenie symbolem | – | Szyby sterowane elektrycznie, moduł sterujący nadwozia |
W wersji 2016 w wykazie pojawiają się dodatkowo zabezpieczenia ogrzewania lusterek i świateł pozycyjnych, podczas gdy instrukcje 2012-2015 wskazują m.in. dodatkowe złącza i elektryczne szyby. Są to różnice wyposażenia i opisu, których nie należy ignorować przy diagnozie.
Inne roczniki i podobne samochody
Główny okres produkcji Movano B trwał od 2010 do 2021 roku. Wykaz piktogramów jest potwierdzony przede wszystkim dla lat 2012-2016, a dostępność alternatywnych paneli zależy od konfiguracji pojazdu. Dla wcześniejszych roczników zobacz także Opel Movano B 2010-2011. Pokrewne technicznie Renault Master 2016 korzysta z podobnej rodziny rozwiązań, ale może mieć inne wyposażenie i zabudowę.
Zasady bezpiecznej wymiany bezpiecznika
Wyłącz zapłon i odbiornik, którego obwód kontrolujesz. Wkładkę wymieniaj na bezpiecznik tego samego typu i amperażu, podanego w dokumentacji konkretnego samochodu. Jeśli ponownie się przepala, sprawdź odbiornik i instalację, zamiast zwiększać wartość zabezpieczenia.
FAQ – Opel Movano B
Gdzie znajduje się bezpiecznik zapalniczki?
W głównej skrzynce kabinowej po lewej stronie deski rozdzielczej. W typowej numeracji jest to bezpiecznik nr 3 o wartości 10 A.
Dlaczego pod maską są dwa różne schematy?
Stosowano różne układy obudów i wyposażenia, oznaczane tu jako typ 1 i typ 2. Porównaj kształt skrzynki i pozycje F1-F18 przed przystąpieniem do wymiany.
Czy Movano z 2016 i 2020 roku ma tę samą instalację?
Nie zawsze. W zależności od silnika, napędu, typu zabudowy i wyposażenia dodatkowego zmieniała się obsada skrzynek. Nie wszystkie tabele można stosować bez weryfikacji.
Źródła: Opel/Vauxhall Movano B – instrukcja obsługi 2016, dokumentacja zabudów X62 oraz zestawienia schematów dla lat 2010-2021, w tym fabryczne oznaczenia obwodów 2012-2016.
