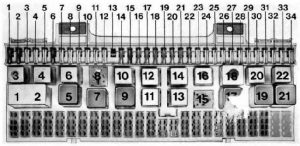

Skrzynka bezpieczników (1977-1984)
Numer | Funkcja | A | |
1 | Światła przeciwmgielne | 16 | |
2 | Światła drogowe (EUR) | 16 | |
3 | License Plate Light, Engine Comp. Lt. | 8 | |
4 | Światło popielniczki, światła przełącznika, światła instrumentów (1983-1984) | 8 | |
5 | 1977-1980; 1982: Zapalniczka do papierosów, oświetlenie instrumentów | 16 | |
1981; 1983-1984: Zapalniczka do papierosów, oświetlenie instrumentów (1981) | 8 | ||
6 | Wycieraczki szyby przedniej, spryskiwacze wewnętrzne | 16 | |
7 | 1977-1979: Tylne okno Wycieraczka 1983-1984: światło stopu, tempomat, test żarówki |
8 | |
8 | Szyberdach | 16 | |
9 | Światło rezerwowe, silniki lusterek, klimatyzator (1983-1984), tylna wycieraczka (1983-1984) | 8 | |
10 | 1977-1982: Światło stopu, tempomat, test żarówki | 8 | |
11 | Instrument, Zegar, Włącznik światła Lampa | 8 | |
12 | Przyrządy i lampy sygnalizacyjne | 8 | |
13 | 1983-1984: Pompa paliwa, nagrzewnica, zawór powietrza uzupełniającego | 16 | |
14 | Elektryczne silniki foteli | 25 | |
15 | Klaksony, antena, tylny powrót wycieraczek | 16 | |
16 | Wentylator kondensatora | 25 | |
17 | Dmuchawa świeżego powietrza, klimatyzacja klimatyzacja Comp. Sprzęgło (1977-1979) | 25 | |
18 | Odmrażarka tylna, podgrzewacze lusterek | 25 | |
19 | Światła główne Silnik silnika | 25 | |
20 | Spryskiwacze reflektorów | 16 | |
21 | Silniki okienne, system zamków centralnych (1980-1984) | 25 | |
22 | 1977-1982: Pompa paliwa, nagrzewnica, zawór powietrza uzupełniającego | 25 | |
23 | Światła wewnętrzne, zegar, zwalnianie klapy tylnej | 8 | |
24 | Światła drogowe – lewe | 8 | |
25 | Światła drogowe – prawe | 8 | |
26 | Światła mijania – lewe | 8 | |
27 | Światła mijania – prawe | 8 | |
28 | Światła postojowe – z lewej | 8 | |
29 | Światła postojowe – prawo | 8 | |
30 | Sygnał skrętu – przód/lewo | 8 | |
31 | Sygnał skrętu – tył/lewo | 8 | |
32 | Sygnał skrętu – przód/prawo | 8 | |
33 | Sygnał skrętu – przód/prawo | 8 | |
34 | Tylne światło przeciwmgielne (Euro) | 8 | |

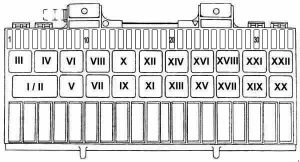

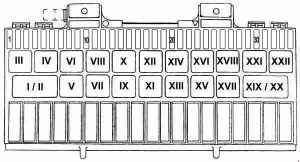

Numer | Przekaźnik | Numer części |
|
I-II | Odmrażarka tylna | 928.615.115.00 | |
III | 1977-1979: Światła główne Silnik | 928.615.116.00 | |
1983-1984; Euro: Window WInder | 141.951.253.B | ||
IV | 1977-1979: Zasilanie reflektorów | 928.615.127.00 | |
1984; USA: Alarm | 141.951.253.B | ||
V | Lampki sygnalizacyjne (obrotowe) | 1H0.953.227 | |
VI | Window Winder | 928.615.117.00 (’77-’80) 928.615.116.00 (’81-’84) |
|
VII | Spryskiwacze reflektorów | 928.618.111.00 | |
VIII | Nieużywane | ||
IX | 1977-1979: Pas bezpieczeństwa | 928.618.102.00 | |
1983-1984: Przekaźnik Kick-Down – Auto | 928.618.109.00 | ||
1983-1984: Kick-Down BRIDGE – 5-Speed | 928.615.125.01 | ||
X | Klakson dwutonowe | 928.615.117.00 (’77-’81) 141.951.253.B (’82-’84) |
|
XI | 1977-1979: Sprężarka klimatyzacyjna | 928.618.105.00 | |
XII | Światła przeciwmgielne | 928.615.117.02 | |
XIII | 1977-1979: Zasilanie światła drogowe | 928.615.119.00 | |
1980-1984: Przerywane opóźnienie wycieraczek | 993.615.101.00 | ||
XIV | 1977-1979: Wysokie/niskie światło główne | 928.615.123.00 | |
1980-1984: Opóźnienie rozruchu (auto) | 928.615.117.00 (’80-’81) 141.951.253.B (’82-’84) |
||
1980-1984: Start-Bridge (ręcznie) | 928.615.125.00 (’80-’81) 928.612.473.00 (’82-’84) |
||
XV | 1977-1979: Opóźnienie rozruchu (auto) | 928.615.117.00 | |
1977-1979: Start-Bridge (ręczny) | 928.615.125.00 | ||
1980-1984: Myjnie intensywne | 928.618.113.01 | ||
1980-1981: z/do Int. Myjka (mostek) | 928.618.115.00 | ||
XVI | 1977-1979: Bezpieczeństwo reflektorów | 928.615.116.00 | |
1980-1984: Wtrysk paliwa | 928.615.119.00 | ||
XVII | Pompa paliwa | 928.615.113.01 | |
XVIII | Wentylator kondensatora | 928.615.111.00 | |
XIX | 1977-1979: Przerywane opóźnienie wycieraczek | 993.615.101.00 | |
XIX-XX | 1980-1984: Reflektory zespolone | 928.618.107.02 | |
XX | 1977-1979: Myjnie intensywne | 928.618.113.01 | |
928.618.115.00 | |||
XXI | Dmuchawa świeżego powietrza | 928.615.117.00 | |
XXII | Odszranianie | 928.615.117.00 |
