Skoda Roomster I (5J) z lat 2013-2015 ma główną skrzynkę bezpieczników w bocznej części deski rozdzielczej oraz dodatkowe bezpieczniki wysokoprądowe na akumulatorze w komorze silnika. Te same rozmieszczenia gniazd występują w dokumentacji dla wszystkich trzech roczników, choć obsada poszczególnych pozycji zależy od silnika i wyposażenia.
Na schematach bezpośrednio nad tabelami zaznaczono rzeczywistą numerację. Bezpieczniki w kabinie mają pozycje 1-58, a skrzynka pod maską 1-13. Poniższe wykazy obejmują także miejsca wolne oraz zabezpieczenia wyposażenia opcjonalnego.
Gdzie są skrzynki bezpieczników Skoda Roomster 2013-2015?
W kabinie: bezpieczniki znajdują się po lewej stronie deski rozdzielczej, pod zdejmowaną boczną osłoną. Najpierw wyłącz zapłon, otwórz drzwi kierowcy i ostrożnie zdejmij pokrywę w kierunku wskazanym na jej zaczepach. Po wymianie osadź pokrywę, aż zatrzaśnie się na swoim miejscu. W wersjach z kierownicą po prawej stronie dostęp i położenie osłon mogą się różnić.
W komorze silnika: skrzynka znajduje się na akumulatorze, pod pokrywą tablicy rozdzielczej zasilania. W celu uzyskania dostępu zwolnij dwa boczne zatrzaski pokrywy, unieś ją, a w razie potrzeby zwolnij dodatkowe zaczepy odpowiednim płaskim narzędziem. Elementy wysokoprądowe należy sprawdzać bez zwierania zacisków.

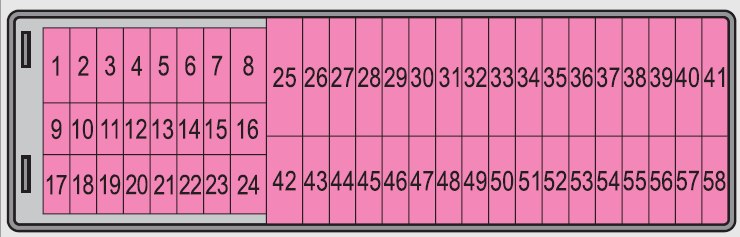

Schemat bezpieczników w desce rozdzielczej – pozycje 1-58
Centralna skrzynka obejmuje zabezpieczenia świateł, wycieraczek, gniazda 12 V, modułów silnika, skrzyni biegów, podgrzewania foteli, klimatyzacji i systemu Start-Stop. Rozmieszczenie bezpieczników w układzie trzech poziomych rzędów pokazano na rysunku.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Styk S |
| 2 | – | Układ Start-Stop, klimatyzacja |
| 3 | – | Tablica rozdzielcza, regulacja zasięgu świateł |
| 4 | – | Sterownik układu ABS, włącznik układu Start-Stop |
| 5 | – | Silnik benzynowy: Tempomat |
| 6 | – | Światło cofania (ręczna skrzynia biegów) |
| 7 | – | Zapłon, sterownik silnika, automatyczna skrzynia biegów |
| 8 | – | Włącznik pedału hamulca, wentylator chłodnicy |
| 9 | – | Obsługa ogrzewania, sterownik klimatyzacji, asystent parkowania, sterownik świateł z układem doświetlania zakrętów, wentylator chłodnicy, spryskiwacze |
| 10 | – | Wycieraczki i spryskiwacze szyb |
| 11 | – | Regulacja lusterek |
| 12 | – | Sterownik wykrywania obecności przyczepy |
| 13 | – | Sterownik automatycznej skrzyni biegów |
| 14 | – | Silnik reflektorów projekcyjnych (soczewkowych) z funkcją doświetlania zakrętów |
| 15 | – | Układ nawigacji PDA |
| 16 | – | Elektrohydrauliczne wspomaganie kierownicy |
| 17 | – | Zasilanie włącznika świateł |
| 18 | – | Ogrzewanie lusterek |
| 19 | – | Styk S |
| 20 | – | Alarm |
| 21 | – | Światło cofania, reflektory przeciwmgłowe z funkcją CORNER |
| 22 | – | Obsługa ogrzewania, sterownik klimatyzacji, asystent parkowania, telefon, tablica rozdzielcza, czujnik kąta wychylenia kierownicy, układ ESC, sterownik sieci pokładowej, kierownica wielofunkcyjna |
| 23 | – | Oświetlenie wnętrza, schowka i bagażnika, światła pozycyjne |
| 24 | – | Sterownik centralny |
| 25 | – | Podgrzewanie foteli |
| 26 | – | Wycieraczka tylnej szyby |
| 27 | – | Przygotowanie do montażu telefonu |
| 28 | – | Silnik benzynowy: zawór AKF, silnik wysokoprężny: przepustnica |
| 29 | – | Układ wtrysku, pompa płynu chłodzącego |
| 30 | – | Pompa paliwa, zapłon, tempomat, obsługa przekaźnika czujnika PTC |
| 31 | – | Sonda lambda |
| 32 | – | Wysokociśnieniowa pompa paliwa, zawór ciśnieniowy |
| 33 | – | Sterownik silnika |
| 34 | – | Sterownik silnika, pompa podciśnieniowa |
| 35 | – | Światła do jazdy dziennej, radio (auta z układem Start-Stop) |
| 36 | – | Światła drogowe |
| 37 | – | Tylne światło przeciwmgłowe, transformator DC/DC Start-Stop |
| 38 | – | Reflektory przeciwmgłowe |
| 39 | – | Dmuchawa układu ogrzewania |
| 40 | – | Wolna pozycja |
| 41 | – | Wolna pozycja |
| 42 | – | Ogrzewanie szyby tylnej |
| 43 | – | Sygnał dźwiękowy |
| 44 | – | Przednie wycieraczki |
| 45 | – | Sterownik sieci pokładowej odpowiedzialny za układ komfortowy |
| 46 | – | Sterownik silnika, pompa paliwa |
| 47 | – | Zapalniczka, gniazdo 12 V w bagażniku |
| 48 | – | ABS, Start-Stop transformator (DC/DC) ESP |
| 49 | – | Kierunkowskazy, światła hamowania |
| 50 | – | Przetwornica DC/DC układu Start-Stop, radio |
| 51 | – | Elektryczne podnośniki szyb (w drzwiach przednich i tylnych), lewa strona samochodu |
| 52 | – | Elektryczne podnośnik szyb (w drzwiach przednich i tylnych), prawa strona samochodu |
| 53 | – | Światła postojowe, lewa strona samochodu, elektryczny dach przesuwno- uchylny |
| 54 | – | Start-Stop (tablica rozdzielcza), alarm |
| 55 | – | Sterownik automatycznej skrzyni biegów |
| 56 | – | Układ czyszczenia reflektorów, światła postojowe, prawa strona samochodu |
| 57 | – | Światło mijania lewe, regulacja zasięgu świateł |
| 58 | – | Światło mijania prawe |
Ważniejsze pozycje: 47 – zapalniczka i gniazdo 12 V w bagażniku; 44 – wycieraczki przedniej szyby; 26 – wycieraczka tylna; 39 – dmuchawa ogrzewania; 42 – ogrzewanie tylnej szyby; 43 – klakson. Nie wszystkie auta mają jednakową obsadę wyposażenia dodatkowego.
Pozycje 17, 33 i 35: 17 zasila włącznik świateł, 33 odpowiada za sterownik silnika, a 35 za światła dzienne lub radio w wersjach Start-Stop. Wartości te odpowiadają instrukcji producenta dla tej konfiguracji; przy innych wariantach instalacji należy porównać opis fabryczny na pokrywie.

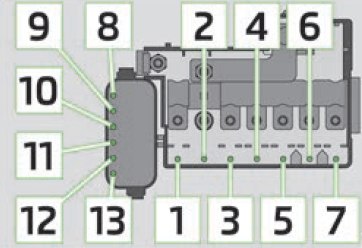

Skrzynka bezpieczników w komorze silnika – pozycje 1-13
Pod maską znajdują się bezpieczniki alternatora, układu zasilania wnętrza, dodatkowego ogrzewania, świec żarowych, wentylatora chłodnicy, wspomagania kierownicy, ABS/ASR/ESC i automatycznej skrzyni biegów. Numery 1-7 są zwykle zabezpieczeniami wysokoprądowymi, których obsługę producent zaleca powierzyć warsztatowi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Alternator |
| 2 | – | Wolna pozycja |
| 3 | – | Wnętrze samochodu |
| 4 | – | Elektryczne ogrzewanie dodatkowe |
| 5 | – | Wnętrze samochodu |
| 6 | – | Świece żarowe, wentylator chłodnicy |
| 7 | – | Elektrohydrauliczne wspomaganie kierownicy |
| 8 | – | ABS lub ASR lub ESC |
| 9 | – | Wentylator chłodnicy |
| 10 | – | Automatyczna skrzynia biegów |
| 11 | – | ABS lub ASR lub ESC |
| 12 | – | Sterownik centralny |
| 13 | – | Elektryczne ogrzewanie dodatkowe |
W kabinie i pod maską występują różne typy wkładek. Kolumna amperażu pokazuje „-„, ponieważ instrukcje użytkownika dla tych roczników podają przypisania obwodów, ale nie jedną wartość prądu dla każdego silnika i wersji. Dobierz amperaż do fabrycznej wkładki lub właściwej dokumentacji serwisowej. Nie zastępuj zabezpieczenia mocniejszym.
Różnice pomiędzy Roomsterem 2013, 2014 i 2015
Podstawowa numeracja paneli pozostała zbliżona w tym okresie. Różnić mogą się jednak konkretne instalacje silnika, skrzynia manualna lub automatyczna, Start-Stop, klimatyzacja i przygotowanie do podłączenia przyczepy. Wątpliwości rozstrzyga porównanie rozmieszczenia gniazd i oznaczeń wkładek w samochodzie.
W Skodzie Roomster (2012) występowały dodatkowe odmiany panelu pod maską zależne od skrzyni biegów. Jeszcze wcześniejsze zestawienia znajdują się przy Roomsterze 2010-2011 oraz Roomsterze 2007-2008. Warto też sprawdzić Skodę Fabię (2014), która jest konstrukcyjnie spokrewniona z Roomsterem, ale nie zawsze ma takie same przypisania bezpieczników.
Typowe awarie i kontrola bezpieczników
Nie działa zapalniczka: sprawdź pozycję 47 skrzynki kabinowej. Wyjmij ładowarkę lub inne urządzenie z gniazda 12 V, zanim wymienisz bezpiecznik. Jeżeli ponownie się przepala, sprawdź zanieczyszczenia i zwarcia wewnątrz gniazda.
Nie działają wycieraczki: sprawdź pozycję 44 dla przednich i 26 dla tylnej. Jeżeli bezpiecznik jest sprawny, sprawdź stan mechanizmu i silnika.
Nie działa wentylator chłodnicy: w kabinie sprawdź bezpieczniki sterowania klimatyzacją i wentylatorem, a pod maską pozycje 6 i 9 według wyposażenia samochodu.
FAQ – Skoda Roomster 2013-2015
Gdzie jest bezpiecznik zapalniczki w Skodzie Roomster?
W kabinie, pozycja 47, odpowiada za zapalniczkę i gniazdo w bagażniku. Dobierz odpowiedni amperaż zgodnie z fabryczną wkładką.
Czy schemat z 2013 roku pasuje do Roomstera 2015?
Główny układ 58 miejsc w kabinie oraz 13 na akumulatorze występuje w obu rocznikach. Przed wymianą porównaj fizyczny układ skrzynki i wyposażenie samochodu.
Dlaczego niektóre bezpieczniki są wolne?
Nie wszystkie wersje mają te same odbiorniki. Puste gniazdo może być przewidziane dla wyposażenia opcjonalnego i nie oznacza usterki.
Źródła: instrukcje obsługi Škoda Roomster 5J 2013 i 2015, rozdział bezpieczników deski rozdzielczej i komory silnika; dokumentacja schematów układów z lat 2013-2015.
