Subaru Impreza pierwszej generacji z lat 1992-1998 ma dwie główne skrzynki: panel w kabinie oraz skrzynkę w komorze silnika. W latach 1997-1998 Subaru zmieniło obsadę części pozycji, dlatego w tabeli rozdzielono wartości dla wcześniejszych i późniejszych roczników.
Wersja późniejsza: Subaru Impreza 1999-2001.

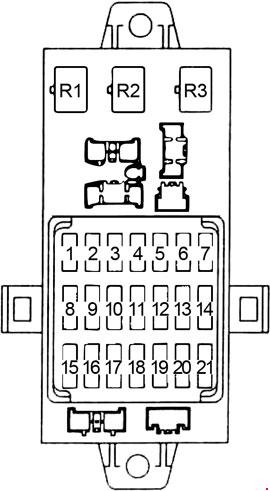

Skrzynka bezpieczników w kabinie
Za zapalniczkę odpowiada pozycja 3: 15 A w latach 1992-1996 i 20 A w latach 1997-1998. Bezpiecznik nr 16 (15 A) obejmuje m.in. przekaźnik pompy paliwa i sterownik silnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Światła cofania, wyłącznik świateł cofania (M/T), wyłącznik inhibitor (A/T) i światła awaryjne. |
| 2 | 20 | Przednie wycieraczki i spryskiwacz, przełącznik zespolony, przekaźnik tylnej wycieraczki i tylny spryskiwacz. |
| 3 | 15 (1992-1996) / 20 (1997-1998) | Zapalniczka i elektryczne lusterka; w latach 1997-1998 także główny przekaźnik wentylatora nr 1. |
| 4 | 15 (1992-1996) / 10 (1997-1998) | 1992-1996: przekaźnik przednich świateł przeciwmgielnych; 1997-1998: tylne światła zespolone, złącze przyczepy i oświetlenie tablicy rejestracyjnej. |
| 5 | 10 | Przednie światła pozycyjne, tylne światła zespolone, złącze przyczepy, oświetlenie tablicy rejestracyjnej i przełącznik świateł postojowych. |
| 6 | – (1992-1996) / 15 (1997-1998) | 1992-1996: niewykorzystany; 1997-1998: przekaźnik przednich świateł przeciwmgielnych. |
| 7 | 20 | Ogrzewanie tylnej szyby. |
| 8 | 10 (1992-1996) / 15 (1997-1998) | 1992-1996: ABS; 1997-1998: moduł poduszki powietrznej. |
| 9 | 10 | Zestaw wskaźników i podświetlenie, tempomat, światła przeciwmgielne, panel klimatyzacji/dmuchawy, radio, zapalniczka, CD i przełącznik ogrzewania tylnej szyby. |
| 10 | – | Niewykorzystany. |
| 11 | 20 | Elektryczne zamki drzwi i moduł czasowy zamków. |
| 12 | 20 | Światła stopu i przekaźnik klaksonu. |
| 13 | 20 | Główny przekaźnik wentylatora nr 2. |
| 14 | 10 | Sterownik silnika i sterownik automatycznej skrzyni biegów. |
| 15 | 10 | Przekaźnik dmuchawy, sterowanie obiegiem powietrza, panel klimatyzacji, zestaw wskaźników, czujnik prędkości, poziomowanie reflektorów, szyby/szyberdach i tylne światła przeciwmgielne. |
| 16 | 15 | Dioda, przekaźnik pompy paliwa, sterownik silnika, cewka zapłonowa, immobilizer i moduł poduszki powietrznej. |
| 17 | 15 | Radio i zegar. |
| 18 | 15 (1992-1996) / 10 (1997-1998) | 1992-1996: czujnik G ABS i sterownik ABS w wybranych wersjach AWD/M/T oraz tempomat; 1997-1998: ABS. |
| 19 | 20 | ABS. |
| 20 | 15 | Przekaźnik silnika dmuchawy. |
| 21 | 15 | Przekaźnik silnika dmuchawy. |
Przekaźniki w panelu kabiny
| Oznaczenie | Funkcja |
|---|---|
| R1 | Ogrzewanie tylnej szyby. |
| R2 | Tylne światła i podświetlenie. |
| R3 | Główny elektryczny wentylator chłodnicy. |

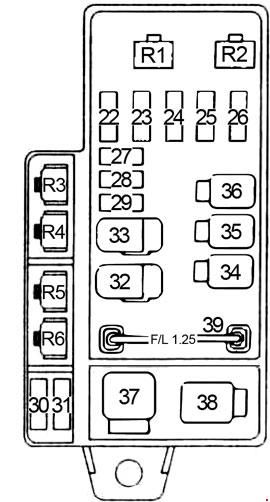

Skrzynka bezpieczników w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 22 | 15 | Kierunkowskazy i światła awaryjne. |
| 23 | 20 | Przekaźnik tylnego światła przeciwmgielnego i przełącznik świateł postojowych. |
| 24 | 15 | Lewy reflektor. |
| 25 | 10 | Światła stopu, zestaw wskaźników, oświetlenie wnętrza i bagażnika, złącze przyczepy, zegar, radio i układ zamków. |
| 26 | 15 | Prawy reflektor, kontrolka świateł drogowych i przekaźnik tylnego światła przeciwmgielnego. |
| 27 | – | Niewykorzystany. |
| 28 | – | Niewykorzystany. |
| 29 | – | Niewykorzystany. |
| 30 | 20 | Wentylator klimatyzacji. |
| 31 | 10 | Klimatyzacja. |
| 32 | 30 | Moduł spryskiwaczy reflektorów oraz wyłącznik automatyczny szyb i szyberdachu. |
| 33 | 30 | Przekaźnik główny, przekaźnik pompy paliwa, sterownik silnika, immobilizer i zasilanie wybranych obwodów. |
| 34 | 45 | Zasilanie bezpieczników 4, 12, 19, 20, 21 i 25. |
| 35 | 45 | Stacyjka. |
| 36 | 45 | Zasilanie bezpieczników 7, 13 i 14. |
| 37 | – | Niewykorzystany. |
| 38 | 45 | ABS. |
| 39 | – | Alternator, ABS i zasilanie wybranych obwodów. |
Przekaźniki w komorze silnika
| Oznaczenie | Funkcja |
|---|---|
| R1 | Lewy reflektor. |
| R2 | Prawy reflektor. |
| R3 | Klimatyzacja. |
| R4 | Wentylator klimatyzacji. |
| R5 | Elektryczny wentylator chłodnicy. |
| R6 | Wentylator klimatyzacji. |
Uwaga: obsada może się różnić zależnie od rynku, silnika, napędu AWD/FWD i wyposażenia. Przy wymianie stosuj bezpiecznik o tej samej wartości.
