Subaru Legacy (2008) – schemat skrzynki bezpieczników
Rok produkcji: 2008

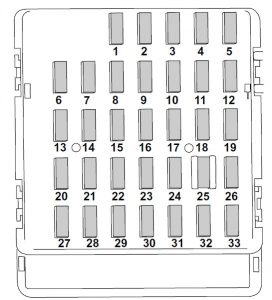

Panel bezpieczników umieszczony w kabinie pasażerskiej
| Bezpiecznik | Ocena w amperach [A] | Obwód |
| 1 | 20 | Wentylator Cargo, złącze zaczepu przyczepy |
| 2 | – | – |
| 3 | 15 | Blokowanie drzwi |
| 4 | 15 | Przekaźnik odmrażania przedniej wycieraczki, Moonroof |
| 5 | 15 | Miernik kombinowany |
| 6 | 7,5 | Lusterka wsteczne z pilotem, przekaźnik ogrzewania siedzenia, oświetlenie lusterka kosmetycznego |
| 7 | 15 | Miernik kombinowany, jednostka zintegrowana |
| 8 | 20 | Światło stop |
| 9 | 20 | Podgrzewacz lusterek, odmrażacz przedniej wycieraczki |
| 10 | 7,5 | Zasilanie (bateria) |
| 11 | 7,5 | Jednostka kierunkowskazu, zegar |
| 12 | 15 | Automatyczna skrzynia biegów, Sterownik silnika, Zintegrowana jednostka |
| 13 | 20 | Gniazdo Cargo |
| 14 | 15 | Światło pozycyjne, światło tylne, światło tylne zespolone |
| 15 | – | – |
| 16 | 10 | Oświetlenie |
| 17 | 15 | Ogrzewacze siedzeń |
| 18 | 10 | Zapasowe światło |
| 19 | 7,5 | Przekaźnik prawego reflektora |
| 20 | 10 | Gniazdo zapalniczki |
| 21 | 7,5 | Przekaźnik rozrusznika |
| 22 | 15 | Klimatyzator, cewka przekaźnika odmgławiacza tylnej szyby |
| 23 | 15 | Tylna wycieraczka, spryskiwacz tylnej szyby |
| 24 | 15 | Jednostka audio, zegar |
| 25 | 15 | System poduszek powietrznych SRS |
| 26 | 7,5 | Przekaźnik okna elektrycznego |
| 27 | 15 | Dmuchawy wentylatora |
| 28 | 15 | Dmuchawy wentylatora |
| 29 | 15 | Światła przeciwmgielne |
| 30 | 30 | Wycieraczka przednia, spryskiwacz przedniej wycieraczki |
| 31 | 7,5 | Automatyczna jednostka klimatyzacyjna, jednostka zintegrowana |
| 32 | 7,5 | Przekaźnik reflektora z lewej strony |
| 33 | 7,5 | Jednostka sterująca ABS / dynamiką pojazdu |
Panel bezpieczników umieszczony w komorze silnika
komora silnika
| Bezpiecznik | Ocena w amperach [A] | Konsument energii |
| 1 | 30 | Jednostka ABS, jednostka sterująca dynamiką pojazdu |
| 2 | 25 | Główny wentylator (modele 3,0-litrowe) |
| 3 | 10 | Zawór zespolony powietrza wtórnego (modele turbo) |
| 4 | 25 | Wentylator pomocniczy (z wyjątkiem modeli 3,0-litrowych) |
| 5 | 25 | Główny wentylator |
| 6 | 20 | Audio |
| 7 | 15 | Reflektor (prawa strona) |
| 8 | 15 | Reflektor (lewa strona) |
| 9 | 20 | Zapasowe światło |
| 10 | 15 | Róg |
| 11 | 25 | Odmgławiacz tylnej szyby |
| 12 | 15 | Pompa paliwowa |
| 13 | 15 | Jednostka sterująca automatyczną skrzynią biegów |
| 14 | 7,5 | Jednostka sterująca silnika |
| 15 | 15 | Światła kierunkowskazów i świateł awaryjnych |
| 16 | 20 | Przełącznik parkowania |
| 17 | 7,5 | Alternator |
| ZA | Gniazdo FWD (modele AT z silnikiem 2,5 L bez turbo) | |
| b | Główny bezpiecznik | |
