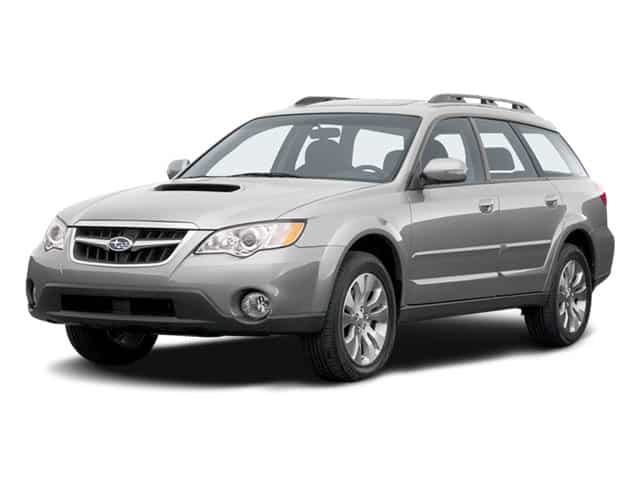

Subaru Outback (2004) – bezpieczniki schemat

Subaru Outback (2004) – schemat skrzynki bezpieczników

Rok produkcji: 2004

Panel bezpieczników umieszczony za tacą na monety

Modele o pojemności 2,5 litra

Subaru Outback – skrzynka bezpieczników – za tacą na monety (modele 2,5 litrowe)
Bezpiecznik Prąd amperowy [A] Obwód
1 15 Wentylator nagrzewnicy
2) 15 Wentylator nagrzewnicy
3) 15 Elektryczny zamek drzwi, wejście bez klucza
4 20 Podgrzewacz lusterek, zapalniczka, zdalnie sterowane lusterka wsteczne
5 10 Światło tylne, światło postojowe
6 15 Poduszka powietrzna SRS
7 15 Przednie światło przeciwmgielne
8 30 Elektrozawór ABS
9 15 Radio, zegar
10 15 Zwiastun filmu
11 15 Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 Kontrola jasności oświetlenia
13 15 Pompa paliwowa
14 10 Wycieraczka i spryskiwacz tylnej szyby
15 30 Wycieraczka i spryskiwacz przedniej szyby
16 20 Światła hamowania
17 15 Klimatyzator
18 15 Światło cofania, tempomat, ABS
19 20 Wycieraczka do wycieraczek
20 20 Gniazdo zasilania akcesoriów, Ogrzewanie siedzenia
21 15 Cewka zapłonowa i zapłonnik (tylko pojazd ze specyfikacją CALIFORNIA)

Modele 3,0 litrów

Subaru Outback – bezpieczniki – za tacą na monety (modele 3,0 litrów)
Bezpiecznik Prąd amperowy [A] Obwód
1 15 Wentylator nagrzewnicy
2) 15 Wentylator nagrzewnicy
3) 15 Elektryczny zamek drzwi, wejście bez klucza
4 20 Zapalniczka, zdalnie sterowane lusterka wsteczne, podgrzewacz lusterka
5 10 Światło tylne, światło postojowe
6 15 Poduszka powietrzna SRS
7 15 Przednie światło przeciwmgielne
8 30 Elektrozawór ABS (VDC)
9 15 Radio, zegar
10 15 Zwiastun filmu
11 15 Układ zapłonowy silnika, poduszka powietrzna SRS
12 10 Kontrola jasności oświetlenia
13 15 Pompa paliwowa
14 10 Wycieraczka i spryskiwacz tylnej szyby
15 30 Wycieraczka i spryskiwacz przedniej szyby
16 20 Światła hamowania
17 15 Klimatyzator
18 15 Światło cofania, tempomat, sterowanie ABS (VDC)
19 20 Wycieraczka do wycieraczek
20 20 Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu)
21 20 Gniazdo zasilania akcesoriów, Ogrzewanie siedzenia

Panel bezpieczników umieszczony w komorze silnika

Modele o pojemności 2,5 litra

Subaru Outback – bezpieczniki – komora silnika (modele 2,5 litra)
Bezpiecznik Prąd amperowy [A] Konsument
1 20 Wentylator chłodnicy (główny)
2) 20 Wentylator chłodnicy (Sub)
3) 30 Silnik ABS
4 20 Odmgławiacz tylnej szyby
5 15 Migacz ostrzegawczy, Róg
6 15 Miernik, lampka ostrzegawcza systemu poduszki powietrznej SRS
7 10 Jednostka sterująca automatycznej skrzyni biegów, ABS UNIT
8 10 Alternator
9 15 Reflektor (prawa strona)
10 15 Reflektor (lewa strona)
11 20 Włącznik oświetlenia
12 15 Zegar, oświetlenie wewnętrzne
ZA Gniazdo FWD (bez trybu SPORTSHIFT)
b Główny bezpiecznik

Modele 3,0 litrów

Subaru Outback – bezpieczniki – komora silnika (modele 3,0 litrów)
Bezpiecznik Prąd amperowy [A] Konsument
1 30 Wentylator chłodnicy (główny)
2) 30 Wentylator chłodnicy (Sub)
3) 30 Silnik ABS
50 Silnik VDC
4 30 Wzmacniacz audio McIntosh (jeśli jest w wyposażeniu)
5 20 Odmgławiacz tylnej szyby
6 15 Migacz ostrzegawczy, Róg
7 15 Miernik, lampka ostrzegawcza systemu poduszki powietrznej SRS
8 10 Jednostka sterująca automatycznej skrzyni biegów, ABS UNIT
9 10 Alternator
10 15 Reflektor (prawa strona)
11 15 Reflektor (lewa strona)
12 20 Włącznik oświetlenia
13 15 Zegar, oświetlenie wewnętrzne
ZA Gniazdo FWD (bez modelu VDC)
b Główny bezpiecznik
