Abarth Punto 2012 (2012 – 2014) – bezpieczniki schemat

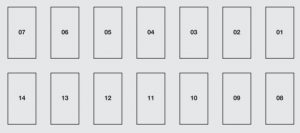

Skrzynka bezpieczników w desce rozdzielczej

Odbiornik Bezpiecznik Prąd [A]
Światło mijania prawe 1* 7,5
Światło mijania lewe, korektor ustawienia reflektorów 8 7,5
Zasilanie INT/A cewek przekaźników w skrzynce bezpieczników w komorze silnika i cewek przekaźników w centralce body komputer 13 5
Lampa sufitowa, oświetlenie bagażnika, oświetlenie schowka w desce rozdzielczej 2* 5
Zasilanie + akumulatora do gniazdka diagnostycznego EOBD, centralka klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza, centralki Blue&Me™ 5 10
Zasilanie INT do zestawu wskaźników, wyłącznik pedału hamulca (styk N.O.), trzecie światło stop 11 5
Siłownik blokowania/odblokowywania drzwi, siłownik aktywacji dead lock, siłownik odblokowywania pokrywy bagażnika 4 20
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej 6 20
Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy 14 20
Silnik podnośnika szyby w drzwiach przednich po stronie pasażera 7 20
Zasilanie INT do podświetlenia zespołu wyłączników, centralki rozpoznania ciśnienia w oponach TPMS, przesuwanie lusterek wstecznych elektrycznych zewnętrznych, centralki dachu otwieranego elektrycznie, gniazdka infotelematycznego my-port, lusterka wewnętrznego elektrochromatycznego 12 5
Zestaw wskaźników 3 5
Zasilanie INT wyłącznika na pedale hamulca (styk NC), wyłącznika na pedale sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki Blue&Me™, systemu przystosowania do zamontowania radioodtwarzacza, centralki stabilizacji napięcia, świateł cofania w zderzaku, czujnika serwohamulca, cewek przekaźników w skrzynce bezpieczników w komorze silnika

* Bezpiecznik występujący tylko w niektórych wersjach

10 7,5

Skrzynka bezpieczników w komorze silnika

Odbiornik Bezpiecznik Prąd [A]
System audio Hi-Fi kompletny z radioodtwarzaczem, centralka i głośnik subwoofer 09 20
Sygnał dźwiękowy 10 10
Światło drogowe lewe, światło drogowe prawe 14 15
Sprężarka klimatyzacji 15 30
Sprężarka klimatyzacji 19 7,5
Ogrzewana szyba tylna 20 30
Pompa elektryczna paliwa na zbiorniku 21 15
Przednie światło przeciwmgielne lewe, przednie światło przeciwmgielne prawe 30 15
Gniazdko prądowe (przystosowanie) 85
Gniazdko prądowe w kabinie, zapalniczka 86 15
Czujnik IBS stanu naładowania akumulatora 87 5
Ogrzewanie lusterka zewnętrznego po stronie kierowcy, ogrzewanie lusterka zewnętrznego po stronie pasażera 88 7,5

Skrzynka bezpieczników w komorze bagażnika

Odbiornik Bezpiecznik Prąd [A]
System otwierania elektrycznego dachu otwieranego 17 20
Centralka zarządzania systemem alarmowym 14 7,5
Wolny 01
Wolny 03
Wolny 04 10
Wolny 15
Wolny 10 20
Wolny 16
Wolny 08 10
Wolny 07
Gniazdko prądowe w komorze bagażnika 05 15
Centralka rozpoznania ciśnienia w oponach TPMS 11 20
Wolny 13 5
Wolny 09 10
Wolny 06
Wolny 02
