Abarth Grande Punto 1.4 T-Jet (2007-2010) ma trzy podstawowe skrzynki bezpieczników: w desce rozdzielczej po stronie kierowcy, w komorze silnika obok akumulatora oraz w bagażniku za lewą boczną klapką. Poniższe tabele przedstawiają wszystkie pozycje wskazane w fabrycznej instrukcji Abartha dla wydania z 2009 r., łącznie z pozycjami niewykorzystanymi i opcjonalnym wyposażeniem.
Nie należy utożsamiać tych przypisań z instalacją Fiata Grande Punto z silnikiem Diesla. Abarth korzysta z innych obwodów sterowania silnikiem oraz indywidualnej konfiguracji bezpieczników i przekaźników. Zawsze porównaj rysunek z rzeczywistym panelem.
Skrzynka bezpieczników w kabinie – lokalizacja i sposób otwierania

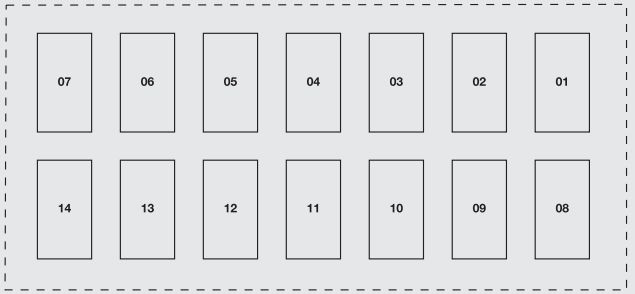

Panel znajduje się nisko po lewej stronie kolumny kierownicy. Po wyłączeniu zapłonu poluzuj wkręty A dolnej osłony, przedstawione na rysunku 32 instrukcji, a następnie zdejmij pokrywę. Za nią zobaczysz dwa rzędy, łącznie czternaście gniazd – pozycje 1-14 na rysunku 33. Po sprawdzeniu zamontuj osłonę i dokręć jej mocowania. Nie trzeba demontować deski rozdzielczej.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Prawe światło mijania |
| 2 | 5 | Przednia lampka sufitowa, oświetlenie osłon przeciwsłonecznych i bagażnika |
| 3 | 5 | Zestaw wskaźników |
| 4 | 20 | Centralny zamek drzwi, podwójne ryglowanie i otwieranie klapy bagażnika |
| 5 | 10 | Zasilanie EOBD, automatycznej klimatyzacji, alarmu, radioodtwarzacza, modułu łączności i TPMS |
| 6 | 20 | Pompa spryskiwaczy przedniej i tylnej szyby |
| 7 | 20 | Elektryczna szyba pasażera |
| 8 | 7,5 | Lewe światło mijania i korektor ustawienia reflektorów |
| 9 | 7,5 | Sterownik poduszek powietrznych |
| 10 | 5 | Wyłącznik pedału hamulca i sprzęgła, ogrzewanie i instalacja audio |
| 11 | 5 | Zestaw wskaźników, styk wyłącznika hamulca i trzecie światło STOP |
| 12 | 5 | Podświetlenie sterowania, czujniki parkowania, TPMS, lusterka, deszcz i dach elektryczny – zależnie od wersji |
| 13 | 5 | Zasilanie cewek przekaźników i modułu nadwozia po zapłonie |
| 14 | 20 | Elektryczna szyba kierowcy |
Skrzynka bezpieczników w komorze silnika – lokalizacja i dostęp

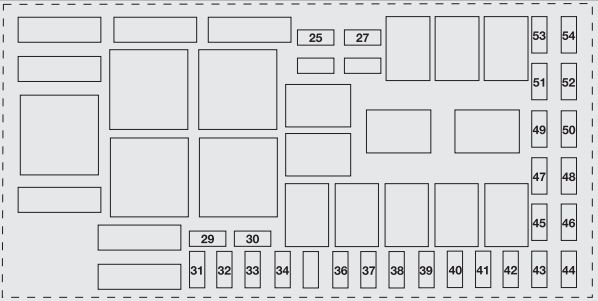

Po podniesieniu maski zlokalizuj czarną skrzynkę przy akumulatorze. Wyłącz zapłon, zwolnij mocowania pokrywy ochronnej pokazanej na rysunku 34 i unieś osłonę. Wewnątrz są bezpieczniki i przekaźniki wskazane na rysunku 35. Nie podważaj przewodów ani złączy; po kontroli dociśnij pokrywę, aby chroniła skrzynkę przed wilgocią. Bezpieczniki 84 i 85 nie są obsadzone w konfiguracji opisanej w instrukcji z 2009 r.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 09 | 20 | Pompa spryskiwaczy reflektorów |
| 10 | 10 | Klakson |
| 11 | 10 | Pomocnicze obwody sterowania silnikiem |
| 14 | 15 | Światła drogowe lewe i prawe |
| 15 | 30 | Dodatkowa nagrzewnica PTC – jeśli występuje |
| 16 | 5 | Sterownik silnika i przekaźnik wtrysku |
| 17 | 10 | Zasilanie sterownika silnika |
| 18 | 5 | Sterownik silnika i przekaźnik główny |
| 19 | 7,5 | Sprężarka klimatyzacji |
| 20 | 30 | Ogrzewanie tylnej szyby |
| 21 | 15 | Elektryczna pompa paliwa |
| 22 | 10 | Cewki zapłonowe i wtryskiwacze silnika T-Jet |
| 23 | 20 | Sterownik i zawory układu hamulcowego |
| 24 | 5 | Układ ESP, sterownik hamulców i czujnik odchylenia pojazdu |
| 30 | 15 | Przednie światła przeciwmgielne |
| 84 | – | Pozycja rezerwowa |
| 85 | – | Przygotowanie dodatkowego gniazda zasilania |
| 86 | 15 | Zapalniczka i gniazdo 12 V w kabinie |
| 87 | 5 | Światło cofania i cewki przekaźników skrzynki silnika |
| 88 | 7,5 | Podgrzewanie lusterek zewnętrznych |
Obok powyższych bezpieczników mogą występować zabezpieczenia główne dużej mocy, których instrukcja użytkownika nie wyszczególnia w tym zestawieniu. Do ich wymiany i diagnostyki należy stosować dokumentację serwisową konkretnego wariantu silnika.
Skrzynka bezpieczników w bagażniku

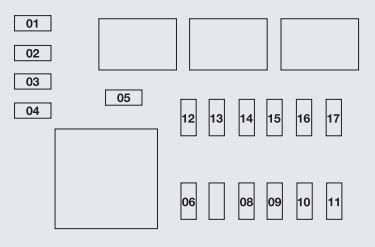

Gdzie szukać: otwórz tylną klapę i zdejmij klapkę kontrolną w lewym boczku bagażnika, zgodnie z rysunkiem 36 instrukcji Abartha. Panel za klapką przedstawia rysunek 37. Znajdują się tam obwody foteli, wyposażenia audio, zasilania akcesoriów i elektrycznego dachu. W egzemplarzach bez tych opcji część pozycji pozostaje wolna. Po zakończeniu kontroli zamocuj pokrywę w boczku tapicerki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 01 | – | Pozycja rezerwowa |
| 02 | – | Pozycja rezerwowa |
| 03 | – | Pozycja rezerwowa |
| 04 | 10 | Elektryczna regulacja podparcia lędźwiowego fotela kierowcy |
| 05 | 15 | Gniazdo 12 V w bagażniku |
| 06 | – | Pozycja rezerwowa |
| 07 | – | Przygotowanie instalacji haka holowniczego |
| 08 | 10 | Podgrzewanie fotela kierowcy |
| 09 | 10 | Podgrzewanie fotela pasażera |
| 10 | – | Pozycja rezerwowa |
| 11 | – | Pozycja rezerwowa |
| 13 | 5 | Sterownik monitorowania ciśnienia opon TPMS |
| 14 | 7,5 | Sterownik alarmu |
| 15 | 15 | Wzmacniacz fabrycznego zestawu audio Hi-Fi |
| 16 | 10 | Subwoofer |
| 17 | 20 | Dach otwierany elektrycznie |
Najczęściej sprawdzane bezpieczniki
Zapalniczka i przednie gniazdo 12 V: pozycja 86 (15 A) pod maską. Dodatkowe gniazdo bagażnika ma własny bezpiecznik 05 (15 A).
Światła mijania: pozycje 1 i 8 (po 7,5 A) w kabinie. Światła drogowe: pozycja 14 (15 A) pod maską.
Pompa paliwa: pozycja 21 (15 A) w komorze silnika. Klakson: pozycja 10 (10 A) pod maską.
Spryskiwacze przedniej i tylnej szyby: pozycja 6 (20 A) w kabinie. Spryskiwacze reflektorów: pozycja 09 (20 A) pod maską.
Przekaźniki i diagnostyka awarii
W skrzynce komory silnika znajdują się także przekaźniki obsługujące m.in. pompę paliwa, klakson, światła drogowe i klimatyzację. Ich obsada zależy od wyposażenia. Przy awarii jednego obwodu warto sprawdzić nie tylko bezpiecznik, ale też złącza, wiązkę i sterujący nim przekaźnik. Nie należy zastępować uszkodzonej wkładki bezpiecznikiem o większym amperażu.
FAQ – Abarth Grande Punto 2007-2010
Gdzie jest bezpiecznik zapalniczki?
Pozycja 86, 15 A, w skrzynce komory silnika obok akumulatora.
Jak dostać się do skrzynki w kabinie?
Odkręć mocowania osłony nisko po lewej stronie kierownicy i zdejmij dolny plastikowy panel.
Gdzie znajduje się bezpiecznik subwoofera?
Pozycja 16 (10 A) w skrzynce za lewą klapką bagażnika. Wzmacniacz ma osobne zabezpieczenie 15 (15 A).
Czy tabela zwykłego Grande Punto pasuje do Abartha?
Nie można jej używać bez porównania. Abarth 1.4 T-Jet ma własne obwody sterowania silnikiem i układy wyposażenia dodatkowego.
