Alfa Romeo 156 FL (2003-2006) posiada główną skrzynkę bezpieczników po lewej stronie kolumny kierownicy, trzy dodatkowe bloki nad nią, opcjonalne elementy za schowkiem pasażera oraz zabezpieczenia i przekaźniki w komorze silnika. Część wkładek wysokoprądowych znajduje się także w obudowie na biegunie dodatnim akumulatora. Zestawienia poniżej opierają się na fabrycznej instrukcji Alfa Romeo 156 z 2004 roku. Każdy panel jest opisany oddzielnie, ponieważ numery 1-16 powtarzają się w kilku miejscach.
Wartości i obsada zależą od silnika Twin Spark, JTS, V6 lub JTD, wyposażenia i wersji rynku. Przed wymianą wyłącz zapłon, odłącz odbiorniki i porównaj rysunek ze skrzynką samochodu. Bezpieczniki MAXI oraz instalacje hamulców i poduszek powietrznych wymagają szczególnej ostrożności.
Główna skrzynka bezpieczników pod kierownicą – dostęp

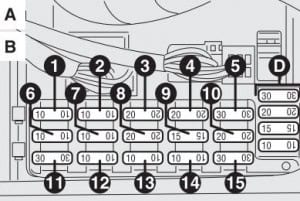

Położenie: nisko pod deską rozdzielczą, po lewej stronie kolumny kierownicy. Aby otworzyć skrzynkę, odepnij zaczepy B dolnej osłony A w kierunku wskazanym na rysunku producenta i odkręć mocowanie C. Panel ma numery 1-15. Wkładki zapasowe umieszczono przy prawej krawędzi kasety, w części D. Po kontroli załóż pokrywę, zabezpieczając zaczepy i śrubę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Przednie prawe światło drogowe |
| 2 | 20 | Przednie lewe światło drogowe |
| 2 | 10 | Lampka sygnalizacyjna świateł drogowych |
| 2 | 30 | Zasilanie (+ 15) wyposażenia i sterowania poprzez wyłącznik zapłonu |
| 3 | 20 | Zamek centralny – Lampa oświetlenia bagażnika |
| 4 | 20 | Przednie prawe światło mijania/reflektory ksenonowe (gdzie przewidziano) |
| 4 | 10 | Korektor świateł reflektorów |
| 5 | 30 | Elektryczne podnośniki szyb drzwi przednich; Układ wtrysku – zapłonu elektronicznego |
| 6 | 10 | Przednie prawe światło pozycyjne; Tylne lewe światło pozycyjne; Prawa lampa oświetlenia tablicy rejestracyjnej; Prawe światło przeciwmgielne tylne |
| 7 | 10 | Przednie lewe światło pozycyjne; Tylne prawe światło pozycyjne; Lewa lampa oświetlenia tablicy rejestracyjnej; Lewe światło przeciwmgielne tylne |
| 7 | 30 | – wersje T. SPARK i JTS |
| 8 | 20 | Przednie lewe światło mijania/reflektory ksenonowe (gdzie przewidziano) |
| 9 | 15 | Zapalniczka/Czujnik zapachów; Układ klimatyzacji |
| 10 | 20 | Wycieraczka szyby przedniej, spryskiwacz szyby przedniej/wycieraczka szyby tylnej/czujnik deszczu (gdzie przewidziano) |
| 10 | 30 | Zasilanie pompy oleju napędowego (tylko wersje Selespeed) |
| 11 | 20 | Sygnał dźwiękowy |
| 12 | 10 | Zestaw wskaźników; Radioodtwarzacz/Gniazdko diagnostyczne; Alarm elektroniczny |
| 13 | 10 | Cruise Control (gdzie przewidziano); Światła cofania/Radioodtwarzacz; GSM box dla Connect/Nawigator – System alarmu elektronicznego; Regulacja lusterek wstecznych zewnętrznych; Pilot zdalnego sterowania |
| 14 | 10 | Światła kierunkowskazów – światła awaryjne |
| 15 | 30 | Ogrzewana tylna szyba; Ogrzewanie lusterek wstecznych zewnętrznych; Lampka sygnalizacyjna ogrzewanej szyby tylne |
| 12 – 13 | 10 | Lampy oświetlenia wnętrza samochodu i schowka |
Przekaźniki przy głównej skrzynce
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | – | Przekaźnik: Przekaźnik świateł mijania |
| B | – | Przekaźnik: Przekaźnik dachu otwieranego, ogrzewania siedzeń, tylnych podnośników elektrycznych szyb, regulacji elektrycznej siedzeń |
Trzy dodatkowe kasety nad głównym panelem
Za tą samą dolną osłoną, ponad główną skrzynką, znajdują się trzy mniejsze zespoły opisane w instrukcji jako BOX 1 (pozycje 1-6), BOX 2 (7-10) i BOX 3 (11-16). Służą do zasilania wybranych urządzeń dodatkowych, m.in. przednich świateł przeciwmgielnych, elektrycznych tylnych szyb, wyposażenia BOSE i układu wtryskowego. Nie należy mylić numerów tych wkładek z bezpiecznikami głównego panelu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 | Odbiorniki wyłączane przy uruchomieniu samochodu |
| 2(*) | 10(*) | Instalacja Air Bag |
| 3 | 10 | Podświetlenie sterowań/ światła stopu |
| 4 | 20 | Elektryczny podnośnik szyby drzwi tylnych lewych |
| 5 | 20 | Elektryczny podnośnik szyby drzwi tylnych prawych |
| 6 | 10 | Podświetlenie sterowań świateł pozycyjnych |
| 7 | 30 | Otwieranie elektryczne bagażnika |
| 8 | 30 | Ogrzewane siedzenia/Dach otwierany/Regulacja elektryczna siedzeń |
| 9 | 25 | System HI-FI BOSE |
| 10 | 20 | Dodatkowe gniazdko prądowe w bagażniku (wersje Sportwagon) |
| 11(*) | 10(*) | Instalacja ABS |
| 12 | 7,5 | Zasilanie z akumulatora dla Alfa Romeo CODE/Układ wtrysku |
| 13 | 7,5 | System Alfa Romeo CODE; Układ wtrysku – zapłonu elektronicznego |
| 14 | 15 | Układ wtrysku – zapłonu elektronicznego |
| 15 | 15 | Układ wtrysku – zapłonu elektronicznego |
| 16 | 15 | Przednie światła przeciwmgielne |
Bezpieczniki i przekaźniki za schowkiem pasażera

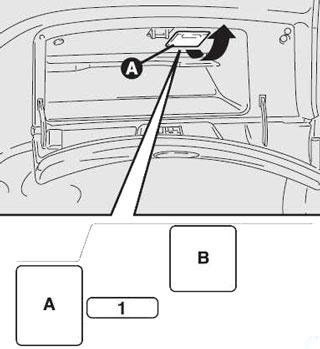

Niektóre wersje mają dodatkowy moduł za schowkiem, związany m.in. z przekaźnikiem świateł przeciwmgielnych i sterowaniem spryskiwaczy reflektorów. Otwórz schowek, a następnie zdejmij wciskaną pokrywę A zgodnie z rysunkiem 72. Dostęp do przekaźników wymagający demontażu całego schowka producent zaleca zlecić serwisowi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Spryskiwacze reflektorów |
Skrzynka przekaźników i bezpieczników w komorze silnika

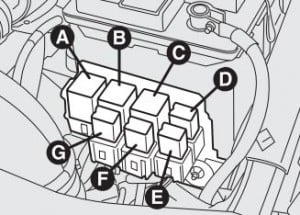

Po otwarciu maski znajdź wspornik elektryczny przed akumulatorem. Znajduje się pod osobną osłoną, przedstawioną na rysunku 73 instrukcji. Po jej zdjęciu można skontrolować przekaźniki wentylatorów, pompy paliwa, klimatyzacji oraz obwody silnika. Wersje Twin Spark, JTS, V6 i JTD mają różne obsady gniazd, a niektóre elementy występują tylko w konkretnych odmianach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| H | 25 | Nagrzewnica oleju napędowego (wersje JTD i JTD 16V Multijet) |
Przekaźniki silnika i układu chłodzenia
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | – | Przekaźnik: Przekaźnik 2 prędkości elektrowentylatora chłodnicy silnika (wersje T. SPARK). |
| B | – | Przekaźnik: Przekaźnik 1 prędkości elektrowentylatora chłodnicy silnika |
| C | – | Przekaźnik: Przekaźnik pompy paliwa |
| D | – | Przekaźnik: Przekaźnik wtrysku elektronicznego. |
| E | – | Przekaźnik: Przekaźnik sprężarki klimatyzacji |
| F | – | Przekaźnik: Przekaźnik regulatora fazy (tylko 1.6 T. SPARK) lub 2 prędkości elektrowentylatora chłodnicy silnika (tylko wersje 2.5. V6 24V, JTD i JTD 16V Mutlijet) |
| G | – | Przekaźnik: Przekaźnik podgrzewania oleju napędowego (tylko wersje na olej napędowy). |
Główne bezpieczniki MAXI przy akumulatorze
Główne wkładki zasilania znajdują się w obudowie bezpośrednio przy dodatnim biegunie akumulatora. Dostęp uzyskuje się po uniesieniu dwóch pokryw przedstawionych na rysunkach 67-68 fabrycznej instrukcji. Zasilają m.in. pompę ABS, wentylatory chłodnicy oraz zespoły wtrysku, a ich wartości zależą od wersji. Przy przepaleniu bezpiecznika głównego należy sprawdzić przyczynę przeciążenia w warsztacie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 80 | Zasilanie wyposażenia i sterowania ogólne (wersje na olej napędowy) |
| 3 | 70 | Zasilanie wyposażenia i sterowania ogólne |
| 4 | 40 | Elektrowentylator wnętrza samochodu |
| 4 | 80 | Zasilanie wyposażenia i sterowania ogólne (wersje benzynowe |
| 6 | 50 | – wersje T. SPARK i JTS |
| 6 | 60 | – wersje JTD |
| 6 | 40 | – wersje 2.5 V6 24V |
| 7 | 40 | – wersje JTD; – wersje 2.5 V6 24V; Automatyczna skrzynia biegów (Wersje 2.5 V6 24V) |
| 7 | 30 | Skrzynia biegów Selespeed (wersja 2.0 JTS) |
| 8 | 70 | Świece żarowe i opornik w filtrze oleju napędowego (wersje na olej napędowy) |
| 8 | 20 | Skrzynia biegów Selespeed (wersja 2.0 JTS); Automatyczna skrzynia biegów (Wersje 2.5 V6 24V) |
| 9 | 60 | Instalacja ABS |
| 10 | 70 | Nagrzewnica dodatkowa (tylko wersje na olej napędowy) |
Dodatkowe zabezpieczenia nagrzewnicy Diesla
W niektórych silnikach wysokoprężnych występują dwie osobne wkładki MAXI po 30 A dla poszczególnych stopni nagrzewnicy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 30 | Nagrzewnica dodatkowa 2 poziomu |
| B | 30 | Nagrzewnica dodatkowa 1 poziomu |
Najczęściej sprawdzane zabezpieczenia
Zapalniczka: pozycja 9 (15 A) w głównej skrzynce kabiny. Wycieraczki przednie: pozycja 10 (20 A) w tym samym panelu. Centralny zamek: pozycja 3 (20 A).
Podgrzewanie tylnej szyby: pozycja 15 (30 A) w głównej skrzynce. Klakson: pozycja 11 (20 A). Przednie szyby elektryczne: pozycja 5 (30 A).
Tylne szyby elektryczne: pozycje 4 i 5 (po 20 A) w dodatkowym bloku nad skrzynką. Należy odróżnić je od takich samych numerów w panelu głównym.
Samochód po liftingu różni się od wcześniejszej Alfy Romeo 156 zakresem wyposażenia i częścią układu elektrycznego, zwłaszcza w wersjach JTD oraz Sportwagon.
FAQ – Alfa Romeo 156 FL
Gdzie jest bezpiecznik zapalniczki?
Pozycja 9, 15 A, w głównej skrzynce po lewej stronie kierownicy.
Jak otworzyć panel pod kierownicą?
Odblokuj zaczepy B, odkręć śrubę C i zdejmij dolną osłonę A. Za nią znajduje się główna skrzynka i wyżej trzy moduły pomocnicze.
Gdzie sprawdzić bezpieczniki tylnych szyb?
W dodatkowych kasetach ponad głównym panelem, pozycje 4 i 5.
Czy przekaźniki JTD i Twin Spark są takie same?
Nie. Różnią się zabezpieczenia wentylatorów, wtrysku i podgrzewania paliwa oraz układ nagrzewnicy.
Źródła
Alfa Romeo 156 Owner Handbook, wydanie 09.2004, rozdział In an Emergency – Fuses and Relays, rysunki 67-73. Oficjalna instrukcja Alfa Romeo 156 w systemie eLUM.
