156Alfa Romeo
Alfa Romeo 156 – bezpieczniki schemat

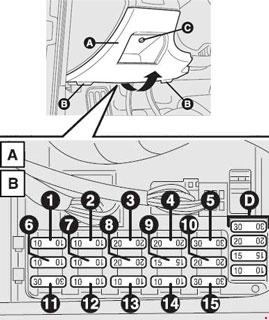

Bezpieczniki i przekaźniki w skrzynce bezpieczników głównych
| Numer |
A |
Funkcja |
| 1 | 10 | Prawe światło drogowe |
| 2 | 10 | Lewe światło drogowe Światło ostrzegawcze świateł drogowych |
| 3 | 20 | System zamykania drzwi Oświetlenie bagażnika |
| 4 | 20 | Światła mijania prawe/światła ksenonowe (nieobowiązkowe) |
| 10 | Urządzenie do regulacji świateł głównych | |
| 5 | 30 | Przednie szyby elektryczne |
| 6 | 10 | Światła przednie prawe Światła tylne lewe Oświetlenie prawej tablicy rejestracyjnej Prawe tylne zabezpieczenie przeciwmgielne |
| 7 | 10 | Światła przednie lewe Prawe światło tylne tylne Oświetlenie lewej tablicy rejestracyjnej Lewe tylne zabezpieczenie przeciwmgielne |
| 8 | 20 | Światła mijania z lewej strony/światła ksenonowe (nieobowiązkowo) |
| 9 | 15 | Zapalniczka do papierosów Czujnik zapachu System kontroli klimatu |
| 10 | 20 | Wycieraczka szyby przedniej Spryskiwacz szyby przedniej Wycieraczka tylnego ekranu Czujnik deszczu (opcja) |
| 11 | 20 | Klaksony |
| 12 | 10 | Oświetlenie wnętrza samochodu i schowka na rękawiczki Klaster przyrządów System nagłośnienia Gniazdo diagnostyczne Elektroniczny system alarmowy |
| 13 | 10 | tempomat (opcja) Światła cofania System nagłośnienia Oświetlenie wnętrza samochodu i schowka na rękawiczki Skrzynka GSM do podłączenia Nawigator-elektroniczny system ostrzegawczy Regulacja lusterka bocznego Zdalne sterowanie |
| 14 | 10 | Wskaźniki kierunku Światła awaryjne |
| 15 | 30 | Ogrzewanie z tyłu ekranu Rozmrażanie lusterek bocznych Tylne światło ostrzegawcze do ogrzewania |
| D | – | Zapasowe |
| Przekaźnik |
||
| A | Przekaźnik światła mijania | |
| B | Przekaźnik do szyberdachu, podgrzewacz siedziska, sterowanie mocą tylnej szyby, elektryczna regulacja siedziska | |

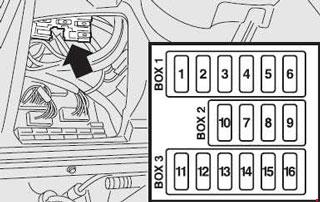

Bezpieczniki nad skrzynką bezpieczników głównych
| Numer |
A |
Funkcja |
| 1 | 7,5 | Usługi wyłączone po uruchomieniu |
| 2* | 10 | System poduszek powietrznych |
| 3 | 10 | Steruje oświetleniem Światła stopu |
| 4 | 20 | lewa tylna szyba zasilająca |
| 5 | 20 | Prawe tylne okno elektryczne |
| 6 | 10 | Oświetlenie tylne sterowane przez światła boczne |
| 7 | 30 | Elektryczne otwieranie buta |
| 8 | 30 | ogrzewanie do jedzenia Sunroof Elektryczna regulacja siedzenia |
| 9 | 25 | System HI-FI BOSE |
| 10 | 20 | Dodatkowe gniazdo elektryczne w bagażniku (wersje Sportwagon) |
| 11* | 10 | System ABS |
| 12 | 7,5 | Zasilanie akumulatorowe dla Alfa Romeo CODE Układ wtryskowy |
| 13 | 7,5 | System Alfa Romeo CODE Elektroniczny układ zapłonowy i wtryskowy |
| 14 | 15 | Elektroniczny układ zapłonowy i wtryskowy |
| 15 | 15 | Elektroniczny układ zapłonowy i wtryskowy |
| 16 | 15 | Lampa przeciwmgielna |

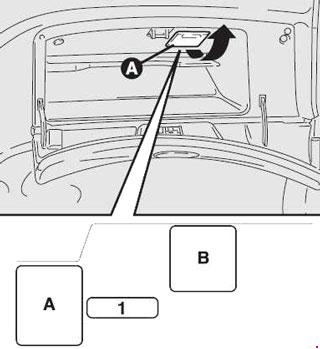

Bezpieczniki i przekaźniki dostępne z rękawic
| Numer |
A |
Funkcja |
|
| 1 | 20 | Spryskiwacz reflektora | |
| Przekaźnik |
|||
| A | Przekaźnik światła przeciwmgielnego (w razie potrzeby) | ||
| B | Wyłącznik czasowy spryskiwacza reflektorów (w razie potrzeby) | ||

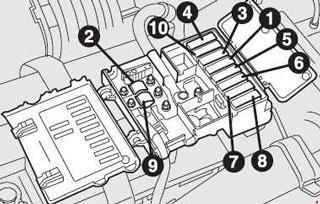

Skrzynka bezpiecznikowa komory silnika
| Numer |
A |
Funkcja |
| 1 | 40 | Wentylator przedziału pasażerskiego (wersje benzynowe) |
| 80 | Serwis ogólny (wersje z silnikiem wysokoprężnym) | |
| 2 | 30 | (+15) zasilanie serwisowe sterowane kluczykiem (wyłącznik zapłonu) |
| 3 | 70 | Świadczenie usług ogólnych |
| 4 | 40 | Wentylator w przedziale pasażerskim (wersje z silnikiem wysokoprężnym) |
| 80 | Serwis ogólny (wersje benzynowe) | |
| 5 | 30 | Elektroniczny układ zapłonowy i wtryskowy |
| 6 | 40 | Wentylator chłodnicy chłodzącej silnik (pierwsza prędkość obrotowa; 2,5 V6 wersje 24V) |
| 50 | Wentylator chłodnicy chłodzącej silnik (pierwsza prędkość obrotowa; wersje T.SPARK i JTS) | |
| 60 | Wentylator chłodnicy chłodzącej silnik (pierwsza prędkość obrotowa; wersje diesel) | |
| 7 | 30 | Wentylator chłodnicy chłodzącej silnik (druga prędkość obrotowa; wersje T.SPARK i JTS) Przekładnia Selespeed |
| 40 | Wentylator chłodnicy chłodzącej silnik (druga prędkość obrotowa; wersje diesel) Wentylator chłodnicy chłodzącej silnik (druga prędkość obrotowa; 2,5 V6 wersje 24V) Automatyczna skrzynia biegów |
|
| 8 | 70 | Świece żarowe i rezystancje na filtrze oleju opałowego (wersje diesel) |
| 20 | Automatyczna skrzynia biegów (wersja 2,5 V6 24V) Przekładnia Selespeed (wersja 2.0 JTS) |
|
| 9 | 60 | System ABS |
| 10 | 70 | Dodatkowa nagrzewnica (tylko wersja diesel) |
| 30 | Pompa olejowa zasilająca (tylko wersje Selespeed) |

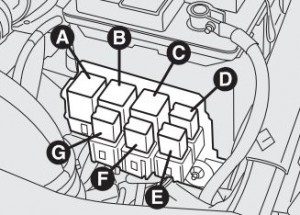

Przekaźniki w zatoce silnikowej
| Numer |
Funkcja |
| A | Silnikowy wentylator chłodzący chłodnicę silnika przekaźnik drugiej prędkości obrotowej (wersje T.SPARK) |
| B | Wentylator chłodzący chłodnicę silnika 1. przekaźnik prędkości obrotowej |
| C | Przekaźnik pompy paliwa |
| D | Elektroniczny przekaźnik wtrysku |
| E | Przekaźnik sprężarki klimatyzacyjnej |
| F | Przekaźnik wariatora czasowego (tylko 1,6 T.SPARK) Silnik wentylatora chłodnicy 2. prędkości obrotowej (tylko wersje 2,5 V6 24V, JTD i JTD 16V Multijet). |
| G | Przekaźnik podgrzewacza oleju opałowego (tylko wersje z silnikiem wysokoprężnym) |
Dla wersji z silnikiem wysokoprężnym
| Numer |
A |
Funkcja |
| A | 30 | Dodatkowa ogrzewacz przedziału pasażerskiego przekaźnik drugiego stopnia |
| B | 30 | Dodatkowa ogrzewacz przedziału pasażerskiego 1-szy przekaźnik poziomu |
