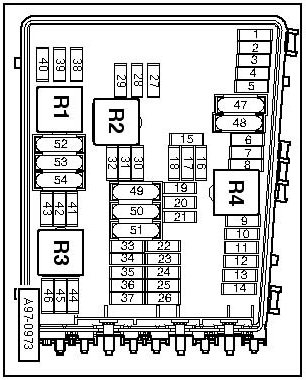

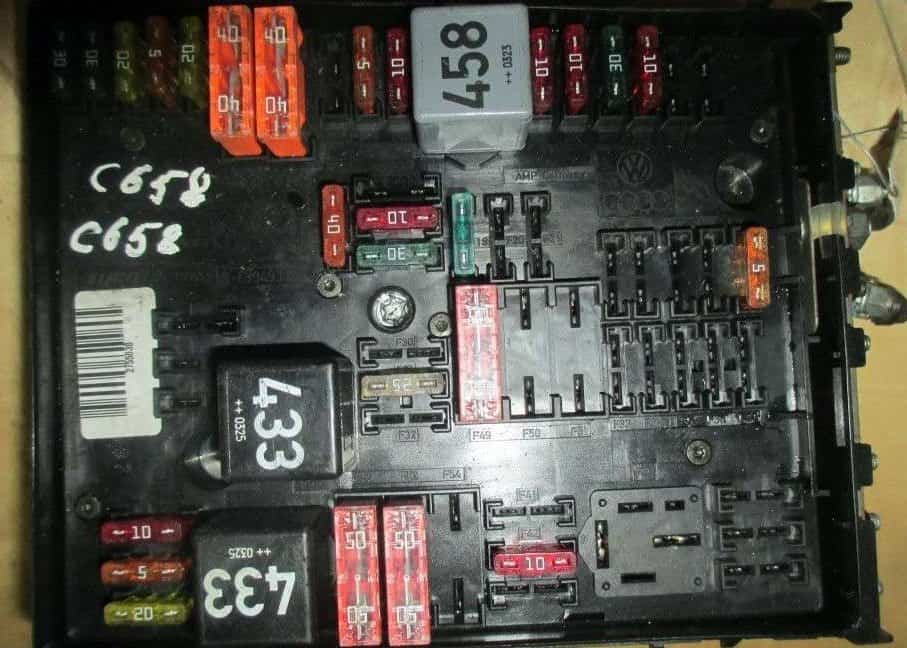

Skrzynka bezpieczników w komorze silnika.
legenda (2005 r. typ późny i 2006 r. typ 1).
|
1 |
Przekaźnik głównych obwodów zapłonowych |
|
2 |
Przekaźnik pompy cieczy chłodzącej silnik (AXX/BHZ/BMJ/BMJ/BPY/BUB/BWA) |
|
3 |
|
|
4 |
Przekaźnik pompy paliwa (FP) (BMJ/BUB) |
|
F1 |
(30A) Układ przeciwblokujący (ABS) |
|
F2 |
(30A) Układ przeciwblokujący (ABS) |
|
F3 |
(20A) ^2007: Wielofunkcyjny moduł sterujący 2 |
|
F4 |
(5A) Wielofunkcyjny moduł sterujący 1 |
|
F5 |
(15A) Klakson |
|
F6 |
(15A) Zarządzanie silnikiem |
|
F7 |
|
|
F8 |
|
|
F9 |
(10A) Zarządzanie silnikiem |
|
F10 |
(10A) Zarządzanie silnikiem |
|
F11 |
(10A) Zarządzanie silnikiem |
|
F12 |
(10A) Zarządzanie silnikiem |
|
F13 |
(15A) Automatyczna skrzynia biegów (AT) (DSG) |
|
F14 |
|
|
F15 |
(10A) Silnik pompy cieczy chłodzącej silnika |
|
F16 |
(5A) Moduł sterujący funkcji kolumny kierownicy |
|
F17 |
(5A) Panel przyrządów |
|
F18 |
(30A) System audio |
|
F19 |
(15A/25A) System audio, system nawigacji |
|
F20 |
(5A) System nawigacji, telefon |
|
F21 |
|
|
F22 |
|
|
F23 |
(5A/10A) Zarządzanie silnikiem |
|
F24 |
(5A) Moduł diagnostyczny |
|
F25 |
|
|
F26 |
|
|
F27 |
(5A) Elektromagnes kontroli spalin (BHZ) |
|
F28 |
(25A) Zarządzanie silnikiem |
|
F29 |
(5A) Przekaźnik pompy cieczy chłodzącej silnika, przekaźnik pompy wtrysku wtórnego powietrza (AIR) |
|
F30 |
(20A) Dodatkowa grzałka |
|
F31 |
(30A) Wycieraczki szyby przedniej |
|
F32 |
– |
|
F33 |
– |
|
F34 |
– |
|
F35 |
– |
|
F36 |
– |
|
F37 |
– |
|
F38 |
(10A) Moduł sterujący silnika dmuchawy chłodziwa silnika, Zarządzanie silnikiem |
|
F39 |
(5A) Przełącznik położenia pedału hamulca (BPP), czujnik położenia pedału sprzęgła (CPP) |
|
F40 |
(20A) Zarządzanie silnikiem |
|
F41 |
– |
|
F42 |
(5A) Zarządzanie silnikiem |
|
F43 |
(30A) Engine management |
|
F44 |
– |
|
F45 |
– |
|
F46 |
– |
|
F47 |
(30A/40A) Wielofunkcyjny moduł sterujący 1 |
|
F48 |
(30A/40A) Wielofunkcyjny moduł sterujący 1 |
|
F49 |
(40A)^2007: Puszka bezpiecznikowa fasady/płytka przekaźnika 1 (F1-F11/F29-F31/F47/F49), Przekaźnik wielofunkcyjnego modułu sterującego 2 |
|
F50 |
– |
|
F51 |
(40A) Zarządzanie silnikiem |
|
F52 |
(40A/50A)^2007: Puszka bezpiecznikowa fascynująca/płytka przekaźnikowa 1 (F40-F42/F46), przekaźnik obwodów pomocniczych zapłonu, Moduł sterowania wielofunkcyjnego |
|
F53 |
(50A)^2007:Fotele elektryczne, skrzynka bezpieczników powięziowych/relayplat1(F18/F20/F32-F37/F44/F45/F48) |
|
F54 |
– |
legenda (2005 r., typ wczesny)typ 2 (od 2006 r.).
typ 2 (od 2006 r.).
typ 2 (od 2006 r.).
|
1 |
Przekaźnik głównych obwodów zapłonowych 2 |
|
2 |
Przekaźnik silnika rozruchowego |
|
3 |
Pompa paliwowa (FP) przekaźnik 1,6 (BGU)/3,2 (BDB) |
|
4 |
Przekaźnik głównych obwodów zapłonowych 1 |
|
F1 |
(30A) Układ przeciwblokujący (ABS) |
|
F2 |
(30A) Układ przeciwblokujący (ABS) |
|
F3 |
(20A) Multifunction control module 2 |
|
F4 |
(5A) Wielofunkcyjny moduł sterujący 1- z wyjątkiem 3,2 (BDB) |
|
F5 |
(20A) Klakson |
|
F6 |
(5A/20A/30A) Sterownik silnika – benzyna |
|
F7 |
(5A) Przełącznik położenia pedału hamulca (BPP) |
|
F8 |
(10A) Moduł sterujący silnika dmuchawy chłodziwa silnika, Zarządzanie silnikiem |
|
F9 |
(10A) Zarządzanie silnikiem |
|
F10 |
(10A) Zarządzanie silnikiem |
|
F11 |
(25A) Sterowanie silnikiem – benzyna |
|
F12 |
(15A) Engine management |
|
F13 |
(20A) Automatyczna skrzynia biegów (AT) |
|
F14 |
|
|
F15 |
(40A) Rozrusznik |
|
F16 |
(15A) Moduł sterujący funkcji kolumny kierownicy |
|
F17 |
(10A) Panel przyrządów |
|
F18 |
(30A) System audio |
|
F19 |
(15A) System audio, system nawigacji |
|
F20 |
(5A)Telefon |
|
F21 |
(10A) Navigation system |
|
F22 |
|
|
F23 |
|
|
F24 |
(10A) Moduł diagnostyczny, wyłącznik zapłonu |
|
F25 |
|
|
F26 |
(5A) Zarządzanie silnikiem – olej napędowy |
|
F27 |
(10A) Podgrzewacz skrzyni korbowej |
|
F28 |
(20A) Automatyczna skrzynia biegów (AT) |
|
F29 |
(10A/20A) Zarządzanie silnikiem |
|
F30 |
(20A) Dodatkowa nagrzewnica pomocnicza |
|
F31 |
(25A) Wycieraczki szyby przedniej |
|
F32 |
(10A) Zarządzanie silnikiem |
|
F33 |
(15A) Pompa paliwa |
|
F34 |
– |
|
F35 |
– |
|
F36 |
– |
|
F37 |
– |
|
F38 |
(10A) Regulacja świateł głównych |
|
F39 |
(5A) Czujnik temperatury oleju silnikowego, tablica przyrządów |
|
F40 |
(30A) Fascia fuse box/relay plate 1 (F1-F11/F29-F31) |
|
F41 |
– |
|
F42 |
(5A) Sterowanie silnikiem – benzyna |
|
F43 |
(20A) Serwopompa próżniowa do hamulców |
|
F44 |
Zarządzanie silnikiem – olej napędowy |
|
F45 |
(10A/15A) Zarządzanie silnikiem |
|
F46 |
(10A) Zarządzanie silnikiem |
|
F47 |
(40A) Wielofunkcyjny moduł sterujący 1 |
|
F48 |
(40A) Wielofunkcyjny moduł sterujący 1 |
|
F49 |
(30A) Przekaźnik wielofunkcyjnego modułu sterującego 2 |
|
F50 |
– |
|
F51 |
(40A) Sterowanie silnikiem – benzyna |
|
F52 |
(50A) Wielofunkcyjny moduł sterujący1 |
|
F53 |
(50A) Skrzynka bezpieczników/płytka przekaźnika 1 (F32-F37) – z wyjątkiem 3,2(BDB) |
|
F54 |
(50A) Moduł sterujący silnika dmuchawy chłodnicy silnika |
typ 2 (od 2006 r.).
| 1 | Przekaźnik głównych obwodów zapłonowych |
| 2 | Wtórny wtrysk powietrza (AIR) przekaźnik pompy (BSE) |
| F1 | (20A) ^2007: Wielofunkcyjny moduł sterujący2 |
| F2 | (5A) Moduł sterujący funkcji kolumny kierownicy |
| F3 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F4 | (30A) Układ przeciwblokujący (ABS) |
| F5 | (15A) Automatyczna skrzynia biegów (AT) (DSG) |
| F6 | (5A) Moduł sterowania oprzyrządowania |
| F7 | – |
| F8 | (15A/25A) System audio, system nawigacji |
| F9 | (5A) System nawigacji, telefon |
| F10 | (5A/10A) Zarządzanie silnikiem |
| F11 | (20A) Dodatkowa nagrzewnica pomocnicza |
| F12 | (5A) Moduł diagnostyczny |
| F13 | (25A/30A) Zarządzanie silnikiem |
| F14 | (20A) Zarządzanie silnikiem |
| F15 | (5A/10A/15A) Zarządzanie silnikiem |
| F16 | (30A) Układ przeciwblokujący (ABS) |
| F17 | (15A) Klakson |
| F18 | (30A) System audio |
| F19 | (30A) Wycieraczki szyby przedniej |
| F20 | (20A) Cewka regulacyjna regulatora ciśnienia paliwa (BPT/BPU/BYT) |
| F21 | (10A/15A) Zarządzanie silnikiem |
| F22 | (5A) Przełącznik położenia pedału hamulca (BPP), czujnik położenia pedału sprzęgła (CPP) |
| F23 | (5A/10A/15A) Przekaźnik pompy cieczy chłodzącej silnika, Zarządzanie silnikiem |
| F24 | (10A) Moduł sterujący silnika dmuchawy chłodziwa silnika (niektóre modele), Zarządzanie silnikiem |
| F25 | (30A/40A) Wielofunkcyjny moduł sterujący 1 |
| F26 | (30A/40A) Wielofunkcyjny moduł sterujący 1 |
| F27 | (40A) Pompa wtórnego wtrysku powietrza (AIR) (BSE) |
| F28 | (40A)^2007: Puszka bezpiecznikowa fasady/płytka przekaźnika 1 (F1-F11/F29-F31/F39/F47/F49), Wielofunkcyjny przekaźnik modułu sterującego 2 |
| F29 | (50A)^2007:Fotele elektryczne, skrzynka bezpiecznikowa fasady/płyta przekaźnika 1(F18/F20/F32-F37/F44/F45/F48) |
| F30 |
(40A50A)^2007: Puszka bezpiecznikowa fascynująca/płytka przekaźnika (F40-F42/F46), przekaźnik pomocniczych obwodów zapłonowych, wielofunkcyjny moduł sterujący |
Skrzynka bezpieczników Nr 2 Audi A3 8P.
typ 1 – typ wczesny.
| F1 | (150A/200A) Alternator |
| F2 | (80A) Wspomaganie układu kierowniczego |
| F3 | (80A) Silnik dmuchawy chłodziwa silnika |
| F4 | (80A) Skrzynka bezpieczników/płyta przekaźnika 1 (F22-F27), skrzynka bezpieczników/płyta przekaźnika 2 (F2) – BDB |
| F5 | (100A) Dodatkowa nagrzewnica pomocnicza |
| F6 | (50A) Skrzynka bezpieczników/płyta przekaźnika 1 (F12-F17/F44-F45)-3,2(BDB) |
| F7 | – |
typ 2 – typ późny 1.
| F1 | (150A/200A) Alternator |
| F2 | (80A) Wspomaganie układu kierowniczego |
| F3 | (50A) Moduł sterujący silnika dmuchawy chłodziwa silnika |
| F4 | (80A) ^10/05: skrzynka bezpiecznikowa Fascia/płytka przekaźnika 1(F12-F17/F19/F22-F27/F27/F28/F38) |
| F5 | (80A) 11 /05-07: skrzynka bezpiecznikowa Fascia/płytka przekaźnika 1 (F12-F17/F19/F22-F27/F27/F28/F38) |
| F6 | – |
| F7 | (50A/80A) Pojazdy ratunkowe |
typ 2 – typ późny 2.
| F1 | (150A/200A) Alternator |
| F2 | (80A) Wspomaganie układu kierowniczego |
| F3 | (50A) Silnik dmuchawy chłodziwa silnika, moduł sterowania silnika dmuchawy chłodziwa silnika |
| F4 | (80A) ^10/05: skrzynka bezpiecznikowa Fascia/płytka przekaźnika 1(F12-F17/F19/F22-F27/F27/F28/F38) |
| F5 | (100A) ^10/05: Pomocniczy moduł sterujący nagrzewnicą |
| F6 | (100A) 11/05-10/06: Pomocniczy moduł sterujący nagrzewnicą |
| F7 | (50A/80A) Pojazdy ratunkowe |
Skrzynka bezpieczników nr 3 (pod skrzynką bezpieczników 1).
| 1 | – |
| 2 | Moduł sterujący świecy żarowej |
| 3 | – |
| 4 | – |
| 5 | Przekaźnik pompy wtórnego wtrysku powietrza (AIR) |
| 6 | Przekaźnik pompy cieczy chłodzącej silnika |

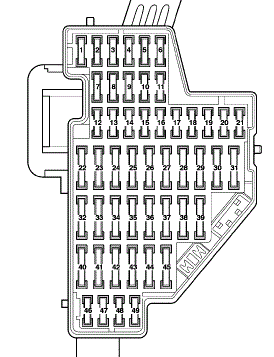

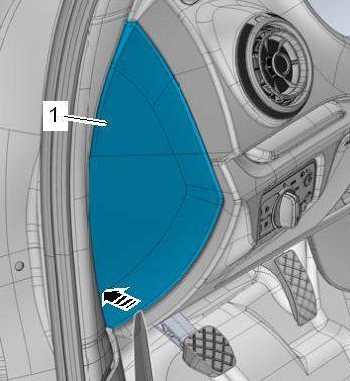

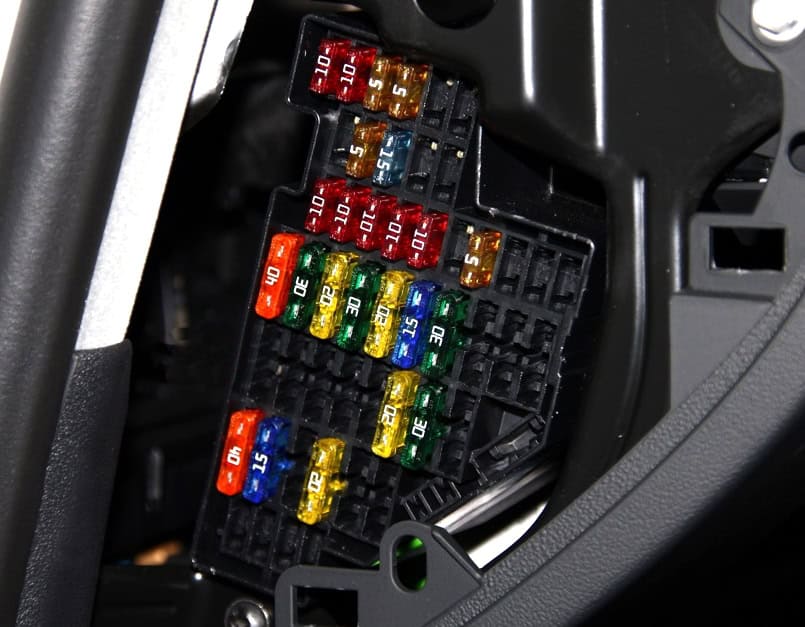

Skrzynka bezpieczników w przedziale pasażerskim Audi A3 8P.
legenda (2005 – typ wczesny).
|
F1 |
(10A) Złącze łącza danych (DLC), przełącznik oświetlenia |
|
F2 |
(5A) Układ przeciwblokujący (ABS) |
|
F3 |
(10A) Wspomaganie układu kierowniczego |
|
F4 |
(10A) Klimatyzacja (AC) |
|
F5 |
(5A) Przełącznik położenia pedału hamulca (BPP), potencjometr położenia sprzęgła |
|
F6 |
(5A) Moduł sterowania przyczepy |
|
F7 |
(5A) Moduł sterujący poziomem reflektorów, podgrzewane gniazda |
|
F8 |
(10A) Wewnętrzne lusterko wsteczne, system nawigacji, moduł kontroli systemu wspomagania parkowania |
|
F9 |
(5A) Moduł sterujący napędem na cztery koła |
|
F10 |
(5A) Automatyczna skrzynia biegów (AT) |
|
F11 |
(10A) Moduł sterowania przyczepy |
|
F12 |
(10A) Moduł sterujący funkcją drzwi, kierowca, moduł sterujący funkcją drzwi, pasażer |
|
F13 |
(10A) Przełącznik położenia pedału hamulca (BPP), złącze łącza danych (DLC) |
|
F14 |
(5A) Automatyczna skrzynia biegów (AT) |
|
F15 |
(10A) Wielofunkcyjny moduł sterujący 1 |
|
F16 |
(10A) Ogrzewanie/klimatyzacja (AC) |
|
F17 |
(5A) Wielofunkcyjny moduł sterujący 2 |
|
F18 |
(5A) Układ przeciwblokujący (ABS), system nawigacyjny, moduł sterowania pomocą parkowania |
|
F19 |
– |
|
F20 |
– |
|
F21 |
– |
|
F22 |
(40A) Ogrzewanie/klimatyzacja (AC) |
|
F23 |
(20A) Podkładki reflektorów |
|
F24 |
(20A) Zapalniczka do papierosów |
|
F25 |
(30A) Podgrzewana szyba tylna |
|
F26 |
(20A) Gniazdo ładowania |
|
F27 |
(15A) Zarządzanie silnikiem |
|
F28 |
– |
|
F29 |
(10A) Poduszka powietrzna, sterowanie silnikiem |
|
F30 |
– |
|
F31 |
(5A) Automatyczna skrzynia biegów (AT) (DSG), światła cofania |
|
F32 |
– |
|
F33 |
(25A)Szyberdach |
|
F34 |
(20A) Podgrzewane siedzenia |
|
F35 |
(5A) System alarmowy |
|
F36 |
(10A) Siedzenia elektryczne |
|
F37 |
(20A) Klimatyzacja (AC), podgrzewane fotele |
|
F38 |
– |
|
F40 |
(40A) Ogrzewanie/klimatyzacja (AC) |
|
F41 |
(15A) Spryskiwacz tylnego ekranu / system wycieraczek |
|
F42 |
(15A) Wielofunkcyjny moduł sterujący 1 |
|
F43 |
– |
|
F44 |
(20A) Moduł sterowania przyczepy |
|
F45 |
(15A) Moduł sterowania przyczepy |
|
F46 |
(5A) Grzałka/klimatyzacja (AC), spryskiwacze szyby przedniej |
|
F47 |
– |
|
F48 |
– |
|
F49 |
– |
legenda (2005 – typ późny).
|
F1 |
(10A) Złącze łącza danych (DLC), sterowanie silnikiem, przełącznik oświetlenia |
|
F2 |
(5A) Układ przeciwblokujący (ABS), przełącznik położenia pedału hamulca (BPP) |
|
F3 |
(5A) Poduszka powietrzna |
|
F4 |
(5A) Czujnik jakości oleju silnikowego, podgrzewane fotele, ogrzewanie/klimatyzacja (AC), lampy cofania (z MT), główny przełącznik TCS/ESP, system monitorowania ciśnienia w oponach |
|
F5 |
(5A) Moduł sterujący poziomem reflektorów |
|
F6 |
(5A) Automatyczna skrzynia biegów (AT), skrzynia biegów DSG, przełącznik funkcji wyświetlacza cyfrowego, moduł diagnostyczny, wspomaganie kierownicy |
|
F7 |
(5A) Mechanizm otwierania drzwi garażowych, wewnętrzne lusterko wsteczne, system nawigacji, moduł sterowania pomocą parkowania, moduł sterowania przyczepy |
|
F8 |
(10A) Gniazdo przyczepy |
|
F9 |
– |
|
F10 |
(5A) Moduł kontroli zajętości miejsc siedzących (jeżeli jest zamontowany) |
|
F11 |
(5A) Moduł sterujący lampą wyładowczą gazu (po prawej) |
|
F12 |
(10A) Moduł sterujący funkcją drzwi, kierowca, moduł sterujący funkcją drzwi, pasażer |
|
F13 |
(10A) Przełącznik położenia pedału hamulca (BPP), złącze łącza danych (DLC), lampy stopu |
|
F14 |
(5A) Automatyczna skrzynia biegów (AT) |
|
F15 |
(10A) Wielofunkcyjny moduł sterujący 1 |
|
F16 |
(10A) Czujnik deszczu/światła otoczenia, odbiornik zdalnego sterowania nagrzewnicy dodatkowej, nagrzewnica/klimatyzacja (AC) |
|
F17 |
(5A) Wielofunkcyjny moduł sterujący 2 |
|
F18 |
(5A) Automatyczna skrzynia biegów (AT), skrzynia biegów DSG, moduł sterowania pomocą parkowania |
|
F19 |
(10A) Moduł sterujący funkcją drzwi, lewy tylny, moduł sterujący funkcją drzwi, prawy tylny |
|
F20 |
(5A) Układ przeciwblokujący (ABS) |
|
F21 |
– |
|
F22 |
(40A) Ogrzewanie/klimatyzacja (AC) |
|
F23 |
(30A) Silnik elektryczny do okien, kierowca |
|
F24 |
(20A) Gniazdo ładowania (niektóre modele), zapalniczka |
|
F25 |
(30A) Podgrzewana szyba tylna |
|
F26 |
(20A) Gniazdo ładowania |
|
F27 |
(15A) Moduł sterujący pompy paliwa (jeżeli jest zamontowany), przekaźnik pompy paliwa (FP) (jeżeli jest zamontowany), przekaźnik zalewowy układu paliwowego (jeżeli jest zamontowany) |
|
F28 |
(30A) Silnik elektryczny okna, tylna lewa, silnik elektryczny okna, tylna prawa |
|
F29 |
(10A) Zarządzanie silnikiem |
|
F30 |
(10A) Zarządzanie silnikiem (10A) Wtryskiwacze (niektóre modele) |
|
F31 |
(5A) Moduł sterujący napędem na cztery koła (jeżeli jest zamontowany) |
|
F32 |
(30A) Spryskiwacze reflektorów |
|
F33 |
(25A) Szyberdach |
|
F34 |
(20A) Podgrzewane siedzenia |
|
F35 |
(5A) System alarmowy |
|
F36 |
(10A) Siedzenia elektryczne |
|
F37 |
(20A) Klimatyzacja (AC), podgrzewane fotele |
|
F38 |
(30A) Silnik elektryczny do okien, pasażer |
|
F39 |
(20A) Automatyczna skrzynia biegów (AT) |
|
F40 |
(40A) Wyłącznik silnika dmuchawy grzewczej/AC (bez AC) |
|
F41 |
(15A) System ścierania tylnego ekranu |
|
F42 |
(15A) Pompa spryskiwacza szyby przedniej/tylnej |
|
F43 |
– |
|
F44 |
(20A) Moduł sterowania przyczepy |
|
F45 |
(15A) Moduł sterowania przyczepy |
|
F46 |
(5A) Grzałka/klimatyzacja (AC), podgrzewacze strumieniowe z szybą przednią |
|
F47 |
(5A) Moduł sterujący lampą wyładowczą gazu (lewy) |
|
F48 |
(10A) Kierowanie pojazdem szkolnym |
|
F49 |
(5A) Kierujący pojazdem szkolnym |
legenda (od 2007 r.).
F1
(10A) Złącze łącza danych (DLC), zarządzanie silnikiem, regulacja reflektora, przełącznik świateł, moduł sterowania przyczepy
F2
(10A) Przekładnia automatyczna (AT), skrzynia biegów DSG, ABS, przełącznik położenia pedału hamulca (BPP), moduł diagnostyczny, zarządzanie silnikiem, moduł sterowania napędem na cztery koła, wspomaganie kierownicy
F3
(5A) Poduszka powietrzna
F4
(5A) Czujnik jakości oleju silnikowego, mechanizm otwierania drzwi garażowych, wewnętrzne lusterko wsteczne, system nawigacji, podgrzewane fotele, ogrzewanie/klimatyzacja (AC), moduł kontroli systemu wspomagania parkowania, światła cofania (z MT), przełącznik główny TCS/ESP, moduł kontroli zajętości miejsc siedzących, system monitorowania ciśnienia w oponach, podgrzewacze strumieniowe spryskiwaczy szyb przednich.
F5
(5A) Moduł sterujący lampą wyładowczą gazu (lewy)
F6
(5A) Moduł sterujący lampą wyładowczą gazu (po prawej)
F7
–
F8
–
F9
–
F10
–
F11
–
F12
(10A) Moduł sterujący funkcją drzwi, kierowca, moduł sterujący funkcją drzwi, pasażer
F13
(10A) Moduł sterujący funkcją drzwi, lewy tylny, moduł sterujący funkcją drzwi, prawy tylny, wielofunkcyjny moduł sterujący 2
F14
(10A) Automatyczna skrzynia biegów (AT), skrzynia biegów DSG, ABS (niektóre modele), moduł sterowania pomocą parkowania
F15
(10A) Światła wewnętrzne
F16
(10A) Czujnik deszczu/światła otoczenia, odbiornik zdalnego sterowania nagrzewnicą pomocniczą, złącze łącza danych (DLC), nagrzewnica/ klimatyzacja (AC)
F17
(5A) System alarmowy
F18
–
F19
–
F20
–
F21
–
F22
(40A) Ogrzewanie/klimatyzacja (AC)
F23
(30A) Silnik elektryczny do okien, kierowca
F24
(20A) Zapalniczka do papierosów
F25
(30A) Podgrzewana szyba tylna
F26
(20A) Gniazdo ładowania
F27
(15A) Moduł sterujący pompy paliwa (jeżeli jest zamontowany), przekaźnik pompy paliwa (FP) (jeżeli jest zamontowany), przekaźnik primer układu paliwowego (jeżeli jest zamontowany)
F28
(30A) Silnik elektryczny okna, tylna lewa, silnik elektryczny okna, tylna prawa
F29
–
F30
(20A) Automatyczna skrzynia biegów (AT)
F31
(20A) Serwo-próżniowe pompy hamulcowe (jeśli są zamontowane)
F32
(30A) Podkładki reflektorów
F33
(20A) Szyberdach
F34
(20A) Podgrzewane siedzenia
F35
–
F36
(10A) Siedzenia elektryczne
F37
(20A) Klimatyzacja (AC), podgrzewane fotele
F38
(30A) Silnik elektryczny do okien, pasażer
F39
–
F40
(40A) Ogrzewanie/klimatyzacja (AC)
F41
(15A) System ścierania tylnego ekranu
F42
(15A) Pompa spryskiwacza szyby przedniej/tylnej
F43
(20A) Wielofunkcyjny moduł sterujący 2
F44
(20A) Moduł sterowania przyczepy
F45
(15A/20A) Moduł sterowania przyczepy
F46
(10A) Gniazdo przyczepy
F47
(5A) Złącze telefoniczne
F48
(10A) Kierowanie pojazdem szkolnym
F49
(5A) Pojazdy służb ratowniczych, kierowca pojazdu szkolnego
Skrzynka bezpieczników pod tablicą przyrządów (po lewej stronie).
1
Przekaźnik pompy spryskiwacza reflektora
2a
–
2b
Przekaźnik pompy podnoszącej paliwo – Olej napędowy
3a
–
3b
–
4a
–
4b
–
5a
–
5b
–
F1
–
F2
(30A) Okna elektryczne
F3
–
F4
–
Schemat skrzynki bezpiecznikowej (typ z końca 2005 r. i 2006 r.).
1
Przekaźnik pompy spryskiwacza reflektora
2a
^07/05: Przekaźnik primer układu paliwowego (benzyna, BSE/BSF/BMJ/BUB)
2b
^07/05: Przekaźnik pompy paliwa (benzyna, BSE/BSF)
3
^07/05: Przekaźnik silnika rozrusznika
4
08/05^: Przekaźnik silnika rozruchowego
5a
08/05^: Przekaźnik primer układu paliwowego (benzyna, BSE/BSF/BMJ/BUB)
5b
08/05^: Przekaźnik pompy paliwa (benzyna, BSE/BSF)
F1
–
F2
–
F3
(30A) Siedzenia elektryczne
F4
–
Schemat skrzynki bezpiecznikowej (typ wczesny 2005).
1
Przekaźnik pompy spryskiwacza reflektora
2a
–
2b
Przekaźnik pompy paliwa (FP) (AZV/BKC/BKD)
3a
–
3b
–
4
Prowadzenie pojazdu szkolnego
5
Prowadzenie pojazdu szkolnego
F1
(30A) Okna elektryczne, tylne (5 drzwi)
F2
(30A) Okna elektryczne, przednie
F3
–
F4
–
Schemat skrzynki bezpiecznikowej (od 2007 r.).
1
Przekaźnik pompy spryskiwacza reflektora
2
Przekaźnik podgrzewacza płynu chłodzącego silnik1 (olej napędowy z nagrzewnicą pomocniczą)
3
Przekaźnik podgrzewacza płynu chłodzącego silnik2 (olej napędowy z nagrzewnicą pomocniczą)
4
Przekaźnik silnika rozruchowego
5a
Przekaźnik pompy paliwa (FP) (Diesel)
5b
Przekaźnik pompy paliwa (FP) (benzyna, BSE/BSF)
F1
–
F2
–
F3
(30A) Siedzenia elektryczne
F4
–
Skrzynka przekaźników pod tablicą przyrządową (po lewej stronie).
1
Przekaźnik wielofunkcyjnego modułu sterującego 2
2
Przekaźnik ogrzewania siedzenia
3
4
Przekaźnik wielofunkcyjnego modułu sterującego 1
5
Podgrzewany przekaźnik tylnej szyby
6
Przekaźnik rogowy
7
Przekaźnik pompy pompy spryskiwacza szyby przedniej/tyłu 2
8
Przekaźnik pompy spryskiwacza szyby przedniej/tylnej 1
9
Przekaźnik obwodów pomocniczych zapłonu
