Chevrolet Cavalier z lat 1983-1990 korzysta z panelu bezpieczników umieszczonego pod deską rozdzielczą. W tym okresie spotykany jest 16-pozycyjny układ z osobnymi zabezpieczeniami m.in. zapalniczki, wycieraczek, wentylacji, pompy paliwa i elektrycznych szyb.
Rok 1990 jest przejściowy – w zależności od wersji i rynku można spotkać układ opisany tutaj albo późniejszą rozpiskę. Zobacz także Chevrolet Cavalier 1990-1994.

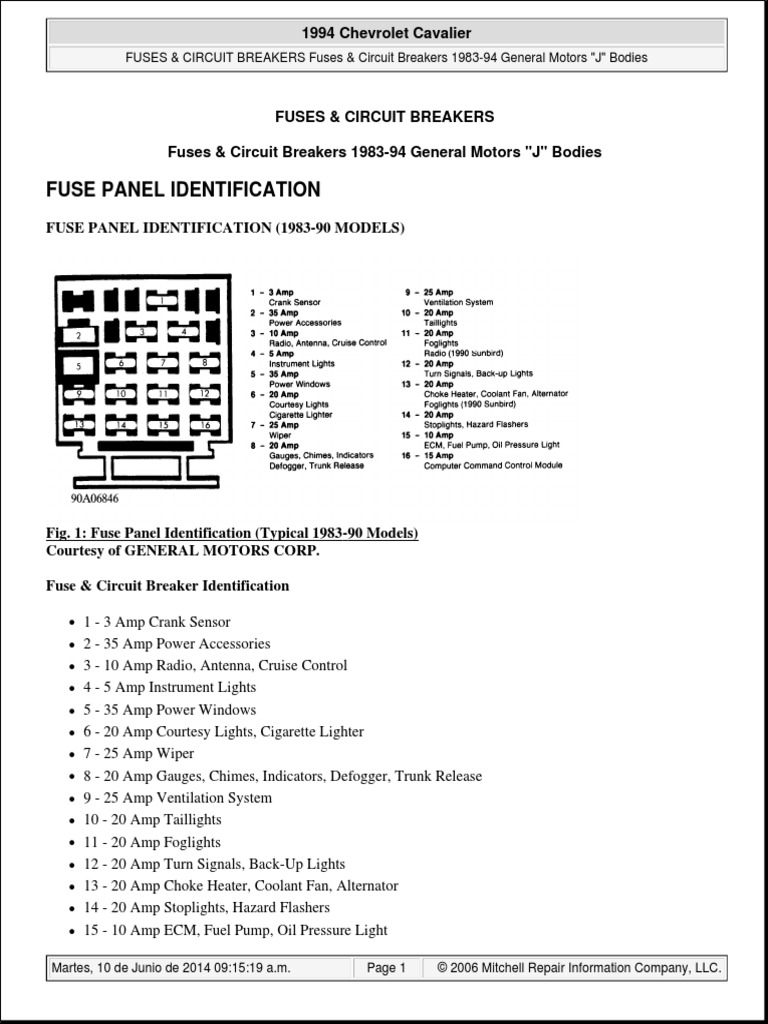

Skrzynka bezpieczników
Za zapalniczkę i oświetlenie wnętrza odpowiada pozycja 6 (20 A), wycieraczki zabezpiecza pozycja 7 (25 A), a układ ECM i pompy paliwa – pozycja 15 (10 A).
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 3 | Czujnik położenia wału / obwód rozruchowy. |
| 2 | 35 | Akcesoria elektryczne. |
| 3 | 10 | Radio, antena elektryczna i tempomat. |
| 4 | 5 | Podświetlenie zestawu wskaźników. |
| 5 | 35 | Elektryczne szyby. |
| 6 | 20 | Oświetlenie wnętrza i zapalniczka. |
| 7 | 25 | Wycieraczki. |
| 8 | 20 | Wskaźniki, sygnały ostrzegawcze, ogrzewanie tylnej szyby i zwalnianie bagażnika. |
| 9 | 25 | Układ wentylacji / dmuchawa. |
| 10 | 20 | Tylne światła. |
| 11 | 20 | Światła przeciwmgielne. |
| 12 | 20 | Kierunkowskazy i światła cofania. |
| 13 | 20 | Podgrzewanie ssania, wentylator chłodnicy i alternator. |
| 14 | 20 | Światła stopu i światła awaryjne. |
| 15 | 10 | ECM, pompa paliwa i kontrolka ciśnienia oleju. |
| 16 | 15 | Moduł Computer Command Control. |
Uwaga: wyposażenie i przypisanie części obwodów może różnić się zależnie od rocznika, wersji nadwozia i rynku.
