Chevrolet Cavalier z lat 1990-1994 ma panel bezpieczników pod dolną lewą częścią deski rozdzielczej. Fabryczna instrukcja z 1993 r. potwierdza tę lokalizację oraz zestaw bezpieczników i wyłączników automatycznych dla szyb, reflektorów i ogrzewania tylnej szyby.
Rok 1990 jest przejściowy i w części aut może występować jeszcze wcześniejszy układ. Jeżeli panel wygląda inaczej, porównaj również Chevrolet Cavalier 1983-1990.

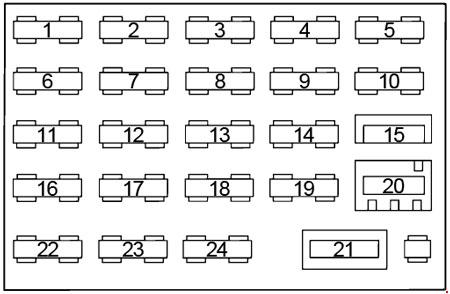

Skrzynka bezpieczników
Zapalniczkę zabezpiecza pozycja 4 (15 A), wycieraczki i spryskiwacz – pozycja 11 (25 A), a pompę paliwa i wtryskiwacze – pozycja 12 (10 A).
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Podświetlenie zestawu wskaźników. |
| 2 | 10 | 1993-1994: ECM i wielopunktowy wtrysk paliwa. |
| 3 | – / 10 | 1990-1993: niewykorzystany; 1994: automatyczne odblokowanie drzwi (10 A). |
| 4 | 15 | Zapalniczka; w 1993 r. także lampka schowka, a w 1994 r. oświetlenie wnętrza. |
| 5 | – | Niewykorzystany. |
| 6 | 10 | Radio / system audio. |
| 7 | 10 | Wskaźniki i sygnały ostrzegawcze; zależnie od rocznika także TCC, przekaźnik ogrzewania tylnej szyby, blokada zmiany biegów i układ wtryskowy. |
| 8 | – | Niewykorzystany. |
| 9 | 15 | Światła postojowe i kierunkowskazy. |
| 10 | 25 | HVAC, ogrzewanie i klimatyzacja; zależnie od rocznika także ABS, DRL, wentylator chłodnicy oraz układ rozruchu/ładowania. |
| 11 | 25 | Wycieraczki i spryskiwacz. |
| 12 | 10 | Pompa paliwa i wtryskiwacze. |
| 13 | 10 | Pamięć radia / system audio i zegar. |
| 14 | 20 (1990-1993) / 15 (1994) | Oświetlenie wnętrza, klakson, zamki i sygnały ostrzegawcze; w 1994 r. także dach kabrioletu i zwalnianie klapy/bagażnika. |
| 15 | 30 (wyłącznik automatyczny) | Elektryczne szyby; w kabriolecie także elektryczny dach. |
| 16 | 10 | Tempomat. |
| 17 | 15 | Światła cofania i kierunkowskazy. |
| 18 | 20 | Światła stopu i awaryjne; w 1994 r. również BTSI. |
| 19 | 20 | Flash-to-pass / reflektory. |
| 20 | 30 (wyłącznik automatyczny) | Elektryczne zamki drzwi i ogrzewanie tylnej szyby. |
| 21 | 20 (wyłącznik automatyczny) | Reflektory; w 1994 r. także DRL. |
| 22 | – | Niewykorzystany. |
| 23 | – | Niewykorzystany. |
| 24 | – | Niewykorzystany. |
Uwaga: w rocznikach 1993-1994 pojawiają się dodatkowe funkcje i różnice w kilku pozycjach, dlatego nie należy traktować wszystkich lat jako identycznych.
