Citroen C1 II MK2 (od 2014 roku)- bezpieczniki schemat

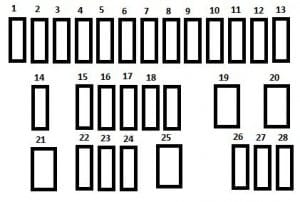

Skrzynka bezpieczników w desce rozdzielczej

Bezpiecznik Natężenie [A] Funkcje
1 5 System wtrysku paliwa, radioodtwarzacz, system VSC
2 15 Spryskiwacz przedniej i tylnej szyby
3 5 Główny moduł sterujący, zestaw wskaźników, wyświetlacz, klimatyzacja, odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych, siedzenia ogrzewane, elektryczny dach miękki, radioodtwarzacz
4 5 Elektryczne wspomaganie kierownicy, Stop & Start
5 15 Wycieraczka tylnej szyby
6 5 Zespół wentylatora chłodnicy, system ABS, system VSC
7 25 Wycieraczka przedniej szyby
8 10 Odmrażanie zewnętrznych lusterek wstecznych
9 15 Gniazdko 12 V (maks 120 W)
10 7,5 Zewnętrzne lusterka wsteczne, radioodtwarzacz, Stop & Start, zestaw wskaźników, wyświetlacz
11 5 Blokada kierownicy, system wtrysku paliwa, skrzynia biegów ETC
12 7,5 Poduszki powietrzne
13 5 Zestaw wskaźników, wyświetlacz, Stop & Start
14 15** Układ kierowniczy, system wtrysku paliwa, Światła stopu
7,5*
15 7,5** System wtrysku paliwa, Stop&Start
10*
16 7,5 Diagnostyka silnika
17 10 Światła stopu, trzecie światło stopu, system wtrysku paliwa, system ABS, system VSC, skrzynia biegów ETG, system „Zdalnego dostępu i rozruchu”
18 10 Światła pozycyjne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgłowe, przednie reflektory przecimgłowe światła tylne, potencjometr oświetlenia
19 40 Klimatyzacja
20 40 Klimatyzacja, Autodiagnostyka silnika, światła pozycyjne, oświetlenie tablicy rejestracyjnej, tylne światło przecimgłowe przednie reflektory przeciwmgłowe, światła tylne, potencjometr oświetlenia, światła stopu, trzecie światło stopu, system wtrysku paliwa, system ABS, system VSC, skrzynia biegów ETG, system „zdalnego dostępu i rozruchu”, elektryczne podnośniki szyb
21 30 System wtrysku paliwa, Stop & Start, główny moduł sterujący
22** 7,5 System wtrysku paliwa
23** 20 System wtrysku paliwa, Stop & Start
24 25 Główny moduł sterujący
25 30 Elektryczne podnośniki szyb
26 25 Elektryczne podnośniki szyb
27 10 Klimatyzacja
28 5 Tylne światło przeciwmgłowe

* Silnik VTi 82

** Silnik VTi 68

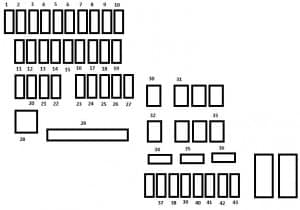

Skrzynka bezpieczników w komorze silnika

Bezpieczniki Natężenie [A] Funkcje
1 10 Prawe światło mijania
2 10 Lewe światło mijania, regulacja reflektorów
3 7,5 Prawe światło drogowe
4 7,5 Lewe światło drogowe, zestaw wskaźników, wyświetlacz
5* 15 System wtrysku paliwa
6* 7,5 System wtrysku paliwa
7* 15 System wtrysku paliwa
8* 7,5 Zespół wentylatora chłodnicy
9 7,5 Klimatyzacja
10** 7,5 Światła stopu, trzecie światło stopu
11 5 Lampka sufitowa, oświetlenie bagażnika
12 10 Kierunkowskazy, światła awaryjne, zestaw wskaźników, wyświetlacz
13 10 Sygnał dźwiękowy
14 30 Moduły sterujące
15** 7,5 Skrzynia biegów ETG
16 7,5 Skrzynia wtrysku paliwa
17 7,5 System „zdalnego dostępu i rozruchu”
18** 7,5 Akumulator
19 25 System wtrysku paliwa, zespół wentylatora chłodnicy
20 30 Rozrusznik
21 7,5 Blokada kierownicy
22 25 Światła przednie
23 7,5 System wtrysku paliwa
24 7,5 System wtrysku paliwa, rozrusznik, skrzynia biegów ETG
25 15 Radioodtwarzacz, system „zdalnego dostępu i rozruchu”
26 7,5 Zestaw wskaźników, wyświetlacz
27 7,5 System VSC
28 60 Skrzynka bezpieczników kabiny
29** 125 Odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych, siedzenia ogrzewane, dach miękki elektryczny, system ABS, system VSC, zespół wentylatora chłodnicy, przednie reflektory przeciwmgłowe, światła dzienne LED
30 50 Skrzynia biegów ETG
40 Stop & Start
31 50 Układ kierowniczy ze wspomaganiem
32 50* Zespół wentylatora chłodnicy
30
40
33 50 Syste, ABS, system VSC
34 10 Bezpiecznik zapasowy
35 20 Bezpiecznik zapasowy
36 30 Bezpiecznik zapasowy
37 20 Odmrażanie tylnej szyby i zewnętrznych lusterek wstecznych
38 30 System ABS, System VSC
39 7,5 Przednie reflektory przeciwmgłowe, zestaw wskaźników, wyświetlacz
40 7,5 Światła dzienne LED
41 15 Fotel ogrzewany prawy
42 20 Dach miękki elektryczny
43 15 Fotel ogrzewany lewy

* Silnik VTi 82

** Silnik VTi 68
