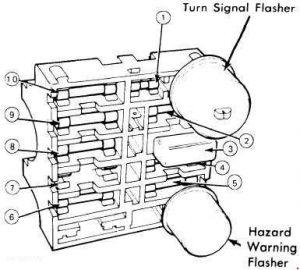

Ford Mustang (1974-1978) – bezpieczniki schemat

Numer
Prąd(A) Funkcja
1 4
'74 -'75: Sterowanie klastrem, nagrzewnicą lub klimatyzacją, radio, popielnik i światła zegarowe
'76 -'78: Lampy tablicy przyrządów
2 7.5
Wskaźniki oleju, hamulców, pasków, modułu pasa bezpieczeństwa, brzęczyka, pozycjonera elektromagnesu przepustnicy, elektromagnesu kontroli emisji ('76 -'78)
3 6
Wyłącznik automatyczny: Silnik wycieraczek szyby przedniej
4 15
Pompa spryskiwacza szyby przedniej, niedomknięte drzwi, hamulec postojowy ('74 -'75), światła kierunkowskazów ('74-'75), lampka kontrolna tylnego światła podgrzewacza, moduł antykradzieżowy, lampka kontrolna stanu paliwa ('76 -'78)
5 7.5
Odtwarzacz radia / taśmy
6 20
Klakson, zapalniczka cygarowa
7 15
Światło kopuły, schowek, mapa, bagażnik, drzwi, tablica przyrządów, fot. Dzięki uprzejmości, światła kierunkowskazów.
Klucz, brzęczyk ostrzegawczy przedniego światełka, zasilanie zegarem, wyzwalacz przeciwkradzieżowy, zasilanie klaksonu i moduł pasa bezpieczeństwa
8 15
Światła stop i awaryjne
9 15
Podgrzewacz
30
'74 -'77: Klimatyzator
35
'78: Klimatyzator
11 15 ’74 -’75: Światła awaryjne

’76 -’78: Światła awaryjne i kierunkowskaz
