Ford Thunderbird z lat 1983-1988 ma panel bezpieczników obejmujący 18 pozycji. W zależności od silnika i wyposażenia część obwodów występuje tylko w wybranych wersjach, np. światła przeciwmgielne i sygnalizator doładowania w odmianach Turbo.
W tym samochodzie występują zarówno klasyczne bezpieczniki, jak i wyłączniki automatyczne. Dla zapalniczki i klaksonu przewidziano obwód 20 A, a dla wycieraczek i spryskiwacza wyłącznik 6 A.

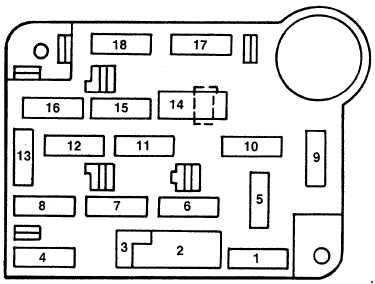

Schemat skrzynki bezpieczników
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Światła stopu i awaryjne, moduł tempomatu oraz przekaźnik świateł doświetlających zakręt. |
| 2 | 6 | Wyłącznik automatyczny – wycieraczki, pompa spryskiwacza i praca przerywana wycieraczek. |
| 3 | – | Pozycja niewykorzystana. |
| 4 | 15 | Tylne, postojowe i obrysowe światła, oświetlenie tablicy rejestracyjnej, zestawu wskaźników, radia, zegara oraz panelu ogrzewania/klimatyzacji. |
| 5 | 15 | Kierunkowskazy i światła cofania, podświetlenie systemu bezkluczykowego, lusterko dzień/noc i sygnalizator doładowania w wersji Turbo. |
| 6 | 20 | Sterowanie ogrzewaniem tylnej szyby, otwieranie pokrywy bagażnika, gong, kontrola przepalonych lamp i zegar, lampki doświetlające i tylne, Tripminder, oświetlenie wejścia, alarm oraz podświetlenie radia i zestawu wskaźników. |
| 7 | 15 | Przednie światła przeciwmgielne – wersje Turbo. |
| 8 | 15 | Oświetlenie wnętrza i schowka, brzęczyk kluczyka, moduł oświetlenia wejścia, elektryczne lusterka, pamięć radia i zestawu wskaźników, przekaźnik alarmu oraz zegar. |
| 9 | 30 | Silnik dmuchawy ogrzewania / klimatyzacji. |
| 10 | 20 | Klakson, zapalniczka, sygnał świetlny, klapka wlewu paliwa i tempomat. |
| 11 | 20 | Radio, elektryczna antena i wzmacniacz audio. |
| 12 | 20 | Wyłącznik automatyczny – elektryczny fotel, zamki drzwi, system bezkluczykowy i blokada klapki wlewu paliwa. |
| 13 | 5 | Zestaw wskaźników, radio, sterowanie klimatyzacją i podświetlenie deski rozdzielczej. |
| 14 | 20 | Wyłącznik automatyczny – elektryczne szyby i elektryczny szyberdach. |
| 15 | 10 | Tylne, postojowe, tablicy rejestracyjnej i obrysowe światła. |
| 16 | 4 | Pamięć automatycznej klimatyzacji EATC oraz obwody klaksonu / zapalniczki. |
| 17 | 15 | Elektroniczny zestaw wskaźników i Tripminder, wskaźnik paliwa, sprzęgło klimatyzacji, moduł tempomatu i graficzny moduł ostrzegawczy. |
| 18 | 10 | Kontrolki ostrzegawcze i automatyczny układ świateł; dalsza obsada zależy od wersji wyposażenia. |
Najczęściej sprawdzane pozycje to 10 – 20 A dla zapalniczki i klaksonu, 9 – 30 A dla dmuchawy oraz 11 – 20 A dla radia i wzmacniacza. Fabryczne katalogi części dla rocznika 1988 potwierdzają również 20-amperowy wyłącznik szyb i 6-amperowy wyłącznik wycieraczek.
Uwaga: przypisania mogą różnić się w zależności od rocznika, silnika, rynku i wyposażenia. Bezpiecznik lub wyłącznik należy zastępować elementem o tej samej wartości.
