Ford Thunderbird (1989-1993) – bezpieczniki schemat

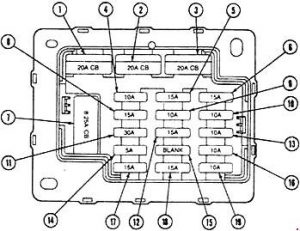

Skrzynka bezpieczników przedziału pasażerskiego
| Numer | Prąd(A) | Funkcja |
| 1 | 20 |
Wyłącznik automatyczny: Elektryczne szyby, szyberdach, bagażnik
|
| 2 | 20 |
Wyłącznik automatyczny: Elektryczne siedzenia, Elektryczne zamki, Elektryczny odcinek lędzwiowy, Elektryczna klapka paliwa
|
| 3 | 20 |
Wyłącznik automatyczny: zapalniczka, Flash to Pass
|
| 4 | 10 |
Antykradzieżowe, Gong, Przekaźnik podświetlania LCD, Autolampy
|
| 5 | 15 |
Radio, Power Antena, odtwarzacz CD
|
| 6 | 15 |
Światła stop, kontrola prędkości, ABS
|
| 7 | 8.25 |
Wyłącznik: wycieraczka / spryskiwacz szyby przedniej
|
| 8 | 15 |
Światła przeciwmgielne
|
| 9 | 15 |
Czujniki HEGO
|
| 10 | 10 |
Lampy zapasowe, lampa błyskowa
|
| 11 | 30 |
Dmuchawa nagrzewnicy A / C
|
| 12 | 15 |
Czujnik skrętu, światła do jazdy dziennej, czujnik poziomu podkładki, przełącznik funkcji ogrzewacza układu klimatyzacji, centralny zamek sterowany zderzakiem, podświetlany wjazd, automatyczne lusterko wsteczne / dzienne, zespół wskaźników, przełącznik tylnego defoggera, czujnik poziomu płynu chłodzącego silnika, monitor konserwacji pojazdu, wspomaganie kierownicy o zmiennym wspomaganiu (VAPS), zaprogramowana kontrola jazdy
|
| 13 | 15 |
Przekaźnik przeciwblokujący hamulca silnika
|
| 14 | 5 |
Podświetlenie instrumentu, przekaźnik LCD
|
| 15 | – |
Nieużywany
|
| 16 | 10 |
Tylne światła zewnętrzne
|
| 17 | 15 |
Przełącznik świateł głównych, przednie światła zewnętrzne
|
| 18 | 15 |
Lampki oświetlenia awaryjnego, Power Mirror, główny włącznik świateł, światła do jazdy dziennej, lampka przedziału silnika
|
| 19 | 10 |
Instrument Cluster, Gong, Anti-lock, pasywne ograniczenie, Autolamp, Anti-Theft
|

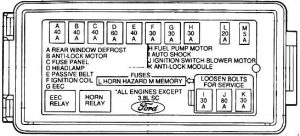

Skrzynia bezpieczników przedziału silnika
| Numer | Prąd(A) | Funkcja |
| A | 40 |
Odszranianie szyby tylnej
|
| B | 40 |
Silnik hydrauliczny pompy hydraulicznej ABS
|
| C | 30 |
Radio, zabezpieczenie przeciwkradzieżowe, nr bezpiecznika: 6 (światła stop, kontrola prędkości, ABS), 3 (zapalniczka, lampa błyskowa do przejścia), 2 (elektryczne siedzenie, elektryczne zamki drzwi, podparcie lędźwiowe, drzwi wlewu paliwa),
|
| D | 60 |
Reflektory, lampy gogli
|
| E | 40 |
Pasywne ograniczenie
|
| F | 30 |
Cewka zapłonowa, przekaźnik EWG, czujniki
|
| G | 30 |
Zespół elektronicznego sterowania, czujniki silnika
|
| H | 30 |
Pompa paliwowa
|
| I | 30 |
Zaprogramowana kontrola jazdy
|
| J | 80 |
Stacyjka
|
| K | 30 |
System zapobiegania blokady kół
|
| L | 20 | Klakson, światła awaryjne, włącznik sygnału |
| M | 5 |
Radio, Monitor konserwacji pojazdu, Elektroniczny klaster
|
