Ford Thunderbird (1994-1997) – bezpieczniki schemat

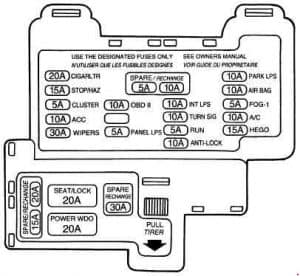

Panel bezpieczników tablicy rozdzielczej
| Bezpiecznik | Prąd(A) |
Funkcja |
| Włącz | 5 | • Klastra
• Przełącznik odszraniania • Czujnik poziomu płynu chłodzącego • Czujnik poziomu podkładki • Moduł DRL • Test EVO • Czujnik skrętu EVO • Moduł ARC (EVO) • Przełącznik ARC • Drzwi mieszania EATC • Moduł poduszki powietrznej • Przełącznik anulowania przesterowania • Solenoid zmiany biegów |
Anty blokada
|
10 | • Główny przekaźnik ABS
• Moduł ABS |
| OBD-II | 10 |
• Złącze testowe OBD-II
|
| Panel Lps. | 5 | • Oświetlenie klastra
• Tylne oświetlenie odszraniania • Przełącznikowe podświetlenie ręczne A / С • Oświetlenie PRND21 • Światło popielnika • Oświetlenie EATC • Podświetlenie zegara • Oświetlenie radiowe |
| Cigar Ltr. | 20 |
• Zapalniczka
• Flash do przejścia
|
| Stop/Haz. | 15 | • Moduł kontroli prędkości
• Moduł ABS • Blokada zmiany hamulców • Wysokowydajne światło hamowania • Wyłącz lampy • Lampki |
| Cluster | 5 | • Klastra (wskaźniki)
• Klastra (ABS) • Cluster (poduszki powietrzne) • Gong • Czujnik autolampy |
| ACC | 10 | • Zintegrowany moduł
• Woltomierz • Kontrola prędkości • Moduł zdalnego dostępu bezkluczykowego • Przeciw kradzieży • Podświetlenie okna elektrycznego i blokady zamka • Radio • Antena elektryczna • Zegar |
| Wycieraczki | 30 | • Silnik wycieraczek
• Silnik pralnicy |
| Siedzenia | 20 | • Blokady zasilania
• Elektromagnes zwalniający • Elektryczne siedzenia |
| Elektryka | 20 | • Elektryczne okna
• Silnik szyberdachu |
| Park Lps. | 10 | • Ściemniacz panelu
• Przednie światła postojowe • Światła postojowe • Lampki licencji • Moduł Autoshock • Zegar |
| Poduszka powietrzna | 10 |
• Moduł poduszki powietrznej
|
| Klimatyzacja | 10 |
• Sprzęgło A / С
|
| Hego | 15 |
• HEGO 1 i 2
|
| Lampy | 10 | • Elektryczne lusterka
• Lampa przeciwkradzieżowa • Lampka bagażnika • Lampy na mapie • Lampy toaletowe • Lampka schowka • Lampa przedziału silnika • Lampy tablicy przyrządów • Lampy tylne • Żarówki do drzwi • Lampa kopułkowa |
| Sygnały | 10 | • Wskaźniki
• Kierunkowskazy • Lampy zapasowe |
Panel bezpieczników wysokoprądowych
| Bezpiecznik | Prąd(A) |
Funkcja |
| 1 STD | 15 |
Moduł DRL
|
| 2 STD | 5 |
Pamięć
|
| 3 FL | 20 |
Cewka zapłonowa
|
| 4 FL | 20 | Autoshock |
| 5 FL | 60 |
Wentylator silnika
|
| 6 FL | 40 |
Silnik ABS
|
| 7 FL | 60 |
Reflektory
|
| 8 FL | 20 |
Moduł ABS
|
| 9 FL | 60 |
Stacyjka
|
| 10 STD | 15 |
Klakson
|
| 11 STD | 15 | Generator |
| 12 FL | 40 |
Panel bezpieczników
|
| 13 FL | 20 |
Pompa paliwowa
|
| 14 FL | 40 |
Odszranianie tylne
|
| 15 FL | 20 |
Moduł elektronicznego sterowania silnikiem (EEC)
|
| 16 FL | 30 |
Wentylator Pusher
|
| 17 FL | 60 |
Silnik dmuchawy
|
| 18 FL | – |
Nieużywany
|
| Przekaźnik 1 | – |
Nieużywany
|
| Przekaźnik 2 | – |
Nieużywany
|
| Przekaźnik 3 | – |
Klakson
|
| Przekaźnik 4 | – | ABS |
| Mega Bezpiecznik | 175 |
Skrzynka rozdzielcza zasilania
|
