Skrzynka bezpieczników w komorze silnika
Bezpieczniki | Prąd [A] | Obwód zabezpieczany |
F1 | 30 | Układ zapobiegający blokowaniu kół podczas hamowania |
F2 | 60 | Wentylator |
F3 | 30 | Wentylator |
40 | ||
F4 | 30 | Silnik dmuchaw |
F5 | 60 | Zasilanie skrzynki bezpieczników w przedziale pasażerskim |
F6 | 30 | Zamek centralny |
F7 | 60 | Przekaźnik zapłonu |
F8 | 60 | Świece żarowe |
F9 | 60 | Ogrzewana przednia szyba |
F10 | 30 | Nagrzewnica paliwa |
F11 | 30 | Rozrusznik |
F12 | 10 | Światło drogowe z lewej strony |
F13 | 10 | Światło drogowe z prawej strony |
F14 | 15 | Pompa wodna – EcoBoost |
F15 | 20 | Cewka zapłonowa |
F16 | 15 | Moduł sterowania zespołem napędowym |
F17 | 15 | Podgrzewana sonda lambda |
20 | Moduł sterowania zespołem napędowym | |
F18 | 20 | Powertrain control module |
F18 | — | Nieużywany |
F19 | 7,5 | Air conditioning compressor |
F20 | — | Nieużywany |
F21 | — | Nieużywany |
F22 | — | Nieużywany |
F23 | 15 | Przednie światła przeciwmgielne |
F24 | 15 | Kierunkowskazy |
F25 | 15 | Lampy oświetlenia zewnętrznego z lewej strony |
F26 | 15 | Lampy oświetlenia zewnętrznego z prawej strony |
F27 | 7,5 | Moduł sterowania zespołem napędowym |
F28 | 20 | Układ zapobiegający blokowaniu kół podczas hamowania |
F29 | 10 | Sprzęgło klimatyzacji |
F30 | — | Nieużywany |
F31 | — | Nieużywany |
F32 | 20 | Sygnał dźwiękowy |
F33 | 20 | Ogrzewana szyba tylna |
F34 | 20 | Pompa paliwa. Nagrzewnica paliwa |
F35 | 15 | Alarm przeciwkradzieżowy |
F36 | — | Nieużywany |
F37 | — | Nieużywany |
F38 | — | Nieużywany |
F39 | — | Nieużywany |
F40 | — | Nieużywany |
Przekaźnik | Obwody łączone |
R1 | Wentylator |
R2 | Świece żarowe |
R3 | Moduł sterowania zespołem napędowym |
R4 | Światło drogow |
R5 | Nieużywany |
R6 | Podgrzewacz w przewodzie paliwowym |
R7 | Wentylator |
R8 | Rozrusznik |
R9 | Sprzęgło klimatyzacji |
R10 | Przednie światła przeciwmgielne |
R11 | Pompa paliwa. Nagrzewnica paliwa |
R12 | Nieużywany |
R13 | Silnik dmuchawy |

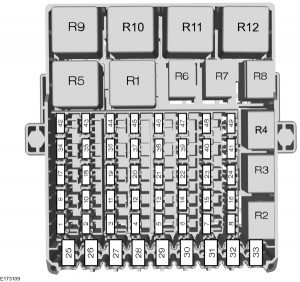

Skrzynka bezpieczników w przedziale pasażerskim
Bezpiecznik | Prąd [A] | Obwód zabezpieczany |
F1 | 7,5 | Ogrzewana przednia szyba. Silnik dmuchawy. Moduł czujnika deszczu. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania |
F2 | 10 | Włącznik świateł STOP |
F3 | 5 | Światło cofania. Kamera pomocy przy parkowaniu tyłem |
F4 | 10 | Ogrzewanie dyszy spryskiwacza. Regulacja ustawienia reflektorów |
F5 | 7,5 | Sterowane elektrycznie lusterka zewnętrzne |
F6 | 15 | Wycieraczka szyby tylne |
F7 | 15 | Pompka spryskiwacza przedniej szyby |
F8 | 3 | Ładowarka USB |
F9 | 15 | Ogrzewane siedzenie pasażera |
F10 | 15 | Ogrzewane siedzenie kierowcy |
F11 | — | Nieużywany |
F12 | 10 | Poduszka powietrzna |
F13 | 10 | Przekaźnik silniczka dmuchawy. Immobilizer. Układ wspomagania kierownicy. Zestaw wskaźników |
F14 | 7,5 | Moduł sterowania zespołem napędowym Pompa paliwa |
F15 | 7,5 | Zespół audio. Zestaw wskaźników |
F16 | — | Nieużywany |
F17 | — | Nieużywany |
F18 | 10 | Lampka kontrolna odłączenia poduszki powietrznej pasażera |
F19 | 10 | Złącze diagnostyczne |
F20 | 20 | Moduł holowania przyczepy |
F21 | 15 | Zespół audio. Zespół nawigacji |
F22 | 7,5 | Zestaw wskaźników |
F23 | 7,5 | Moduł interfejsu elementów sterowania/wyświetlacza z przodu. Moduł sterujący układu klimatyzacji. Włącznik świateł awaryjnych |
F24 | 10 | Moduł SYNC. Moduł systemu satelitarnego określania położenia |
F25 | 30 | Okna sterowane elektrycznie |
F26 | 30 | Wycieraczki przedniej szyby |
F27 | — | Nieużywany |
F28 | 30 | Zasilanie układu Auto-Start-Stop |
F29 | 20 | Dodatkowe gniazda zasilania z tyłu |
F30 | 20 | Gniazdo zapalniczki. Dodatkowe gniazda zasilania z przodu |
F31 | — | Nieużywany |
F32 | 30 | Element grzejny przedniej szyby z lewej strony |
F33 | 30 | Element grzejny przedniej szyby z prawej strony |
F34 | 20 | Zamek centralny |
F35 | — | Nieużywany |
F36 | 20 | Ogrzewana szyba tylna |
F37 | 15 | Włącznik zapłonu |
F38 | 7,5 | Alarm przeciwkradzieżowy |
F39 | — | Nieużywany |
F40 | — | Nieużywany |
F41 | – | Nieużywany |
F42 | 7,5 | Kamera pomocy przy parkowaniu tyłem |
F43 | — | Nieużywany |
F44 | — | Nieużywany |
F45 | 10 | Ogrzewane lusterka zewnętrzne |
F46 | — | Nieużywany |
F47 | — | Nieużywany |
F48 | — | Nieużywany |
F49 | — | Nieużywany |
Przekaźnik | Obwody łączone |
R1 | Ładowanie |
R2 | Gniazdo zapalniczki. Dodatkowe gniazda zasilania z przodu |
R3 | Zamek centralny |
R4 | Ogrzewana szyba tylna |
R5 | Nieużywany |
R6 | Nieużywany |
R7 | Nieużywany |
R8 | Dodatkowe gniazda zasilania z tyłu |
R9 | Ogrzewana przednia szyba |
R10 | Nieużywany |
R11 | Pompka spryskiwacza przedniej szyby |
R12 | Pompka spryskiwacza przedniej szyby |
