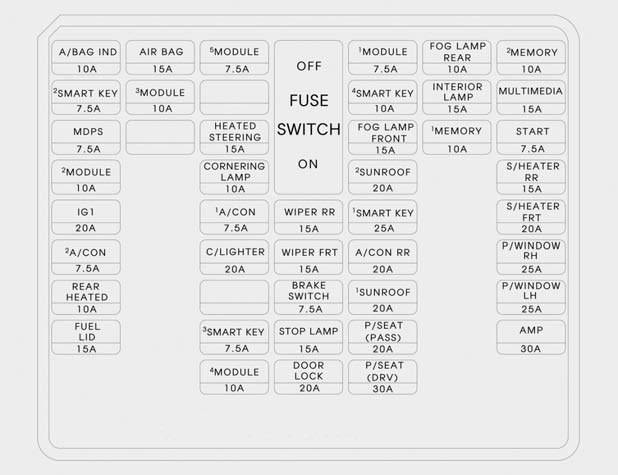

Deska rozdzielcza
Opis | Prąd [A] | Obwód zabezpieczony |
A/BAG IND | 10 | Zestaw wskaźników, moduł sterujący klimatyzacji |
A/BAG | 15 | moduł sterujący SRS, odS |
MODULE 5 | 7,5 | AVm, moduł sterujący kluczyka inteligentnego, Bcm, klimatyzacja, moduł inwertera, skrzynka przekaźników Icm (przekaźnik doświetlania zakrętów, przekaźnik tylnej dmuchawy), podgrzewanie tylnego siedzenia lW/PW, moduł sterowania podgrzewaniem/chłodzeniem fotela kierowcy/pasażera, moduł podgrzewania fotela kierowcy/pasażera |
MODULE 1 | 7,5 | Włącznik trybu sportowego, cewka kluczyka, przełącznik w konsoli LW/PW, przełącznik w przedniej konsoli. Przełącznik podnośnika lewej/prawej szyby tylnej |
REAR FOG LAP | 10 | Skrzynka przekaźników ICM (przekaźnik tylnego światła przeciwmgielnego) |
MEMORY 2 | 10 | BCM, moduł monitorowania ciśnienia w ogumieniu, moduł IMS kierowcy, moduł drzwi kierowcy/pasażera, automatyczne światła i czujnik światła, złącze diagnostyczne, moduł sterujący klimatyzacji, zestaw wskaźników |
SMART KEY 2 | 7,5 | Moduł sterujący kluczyka inteligentnego, moduł immobilizera |
MODULE 3 | 10 | BCM, zestaw wskaźników, moduł monitorowania ciśnienia w ogumieniu, moduł sterujący inteligentnego systemu wspomagania parkowania, lusterko elektrochromatyczne, moduł ostrzegania o opuszczeniu pasa ruchu, czujnik kąta skrętu kierownicy, moduł sterujący klimatyzacji, moduł nawigacji i radioodtwarzacza, 4WD ECU. Wskaźnik ustawienia selektora ATM, tylny czujnik systemem wspomagania parkowania tyłem LW/PW, podgrzewanie tylnego siedzenia LW/PW, moduł sterowania podgrzewaniem/chłodzeniem fotela kierowcy/pasażera, moduł podgrzewania fotela kierowcy/pasażera, moduł IMS kierowcy, przełącznik w konsoli LW/PW, przełącznik w tylnej konsoli, tylny czujnik systemem wspomagania parkowania tyłem (środkowy) LW/PW, moduł drzwi kierowcy/pasażera, moduł elektrycznego hamulca postojowego, moduł E-CALL, ISG LDC Audio/AMP, czujnik deszczu, BSD |
SMART KEY 4 | 10 | Przełącznik przycisku uruchamiania/wyłączania silnika, moduł immobilizera |
INTERIOR LAMP | 15 | Lampka w bagażniku, lampka w osłonie przeciwsłonecznej LW/PW, lampka w konsoli górnej, środkowa lampka oświetlenia wnętrza, lampka osobista LW/PW |
MULTI MEDIA | 15 | Audio, moduł nawigacji i radioodtwarzacza, moduł E-CALL |
MDPS | 7,5 | Moduł MDPS |
HANDLE HTD | 15 | Przełącznik w kierownicy |
MEMORY 1 | 10 | Odbiornik RF, kluczyk zapłonowy, podświetlenie kluczyka i czujnik ostrzegania o otwartych drzwiach |
START | 7,5 | Bez immobilizera i kluczyka inteligentnego: skrzynka przekaźników ICM (przekaźnik alarmu przeciwwłamaniowego) z immobilizerem/kluczykiem inteligentnym: ECM/PCM, przełącznik zakresów skrzyni biegów,moduł sterujący kluczyka inteligentnego, przekaźnik E/R i skrzynka bezpieczników (przek. 2) |
MODULE 2 | 10 | Adaptacyjny układ oświetlenia przedniego, przełącznik na desce rozdzielczej, moduł systemu aktywnego bezpieczeństwa pieszego, moduł przekaźnika świec żarowych (DSL), wielofunkcyjne złącze diagnostyczne, reflektor LW/PW, siłownik urządzenia poziomującego reflektory LW/PW, moduł automatycznego poziomowania reflektorów, włącznik świateł stop, czujnik ostrzegawczy filtra paliwa (DSL), skrzynka diesel (przek. 1)(DSL) |
CORNERING LAMP | 10 | Skrzynka przekaźników ICM (przekaźnik światła doświetlania zakrętów LW/PW) |
SUNROOF 2 | 20 | Okno dachowe |
S/HEATER RR | 15 | Ogrzewanie tylnego siedzenia LW/PW |
IGN | 20 | Skrzynka bezpieczników i przekaźników E/R (bezp. – F36, F37, F38) |
A/CON 1 | 7,5 | Skrzynka bezpieczników i przekaźników E/R (przek. 4/14), moduł sterujący klimatyzacji, jonizator, skrzynka diesel (przek. 3/4) |
WIPER RR | 15 | Przekaźnik tylnej wycieraczki, silnik tylnej wycieraczki, przełącznik wielofunkcyjny |
SMART KEY 1 | 25 | Moduł sterowania podgrzewaniem/chłodzeniem fotela kierowcy/pasażera moduł ogrzewania fotela kierowcy/pasażera |
S/HEATER FRT | 20 | Driver/Passenger Seat Warmer Module |
A/CON 2 | 7,5 | Moduł sterujący klimatyzacji |
C/LIGHTER | 20 | Przednie gniazdo zasilania i zapalniczka, gniazdo zasilania w bagażniku |
WIPER FRT | 15 | Przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźników E/R (przek. 9/11) |
A/CON RR | 20 | Skrzynka przekaźników ICM (przekaźnik tylnej dmuchawy) |
P/WDW RH | 25 | Moduł zabezpieczenia podnośnika szyby kierowcy/pasażera, moduł drzwi kierowcy/pasażera, przełącznik podnośnika prawej szyby tylnej, moduł zabezpieczenia podnośnika prawej szyby tylnej |
RR DEFFOGER | 10 | Moduł sterujący klimatyzacji |
BRAKE SWITCH | 7,5 | Moduł sterujący kluczyka inteligentnego, włącznik świateł stop |
SUNROOF 1 | 20 | Okno dachowe |
P/WDW LH | 25 | Moduł zabezpieczenia podnośnika szyby kierowcy/pasażera, moduł drzwi kierowcy/pasażera, przełącznik podnośnika lewej szyby tylnej, moduł zabezpieczenia podnośnika lewej szyby tylnej |
FUEL LID | 15 | Przycisk otwierania pokrywy wlewu paliwa |
SMART KEY 3 | 7,5 | Moduł sterujący kluczyka inteligentnego |
STOP LP | 15 | Moduł elektroniczny sygnału stop |
P/SEAT PASS | 20 | Przełącznik ręcznej regulacji fotela pasażera |
AMP | 30 | AMP |
MODULE 4 | 10 | Audio, moduł nawigacji i radioodtwarzacza, moduł E-CALL, AVM, BCM, AMP, przełącznik elektrycznie sterowanych lusterek zewnętrznych, skrzynka bezpieczników i przekaźników w przedziale silnikowym (przek. 1), ISG LDC Audio, ISG LDC AMP |
DOOR LOCK | 20 | Przekaźnik blokowania/odblokowania drzwi, przekaźnik drzwi bagażnika Skrzynka przekaźników ICM (przekaźnik doryglowania zamka) |
P/SEAT (DRV) | 30 | Moduł IMS kierowcy, przełącznik ręcznej regulacji fotela kierowcy Przełącznik regulacji podparcia lędźwiowego (fotel kierowcy) |

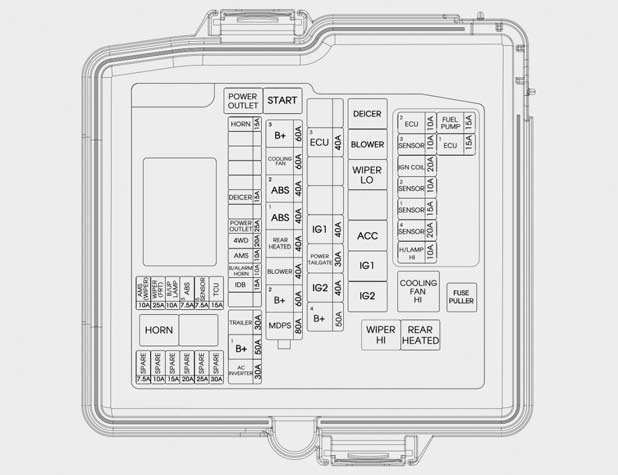

Płyta bezpiecznikowa komory silnika
Numer przekaźnika | Nazwa przekaźnika | Type przekaźnika |
E30 | Przekaźnik gniazda zasilania | ISO MICRO |
E31 | Przekaźnik rozrusznika | ISO MICRO |
E32 | Przekaźnik układu odmrażania przedniej szyby | ISO MICRO |
E33 | Przekaźnik dmuchawy | ISO MICRO |
E34 | Przekaźnik wycieraczek (niska prędkość) | ISO MICRO |
E35 | Przekaźnik wentylatora chłodnicy (niskie obr.) | ISO MICRO |
E36 | Przekaźnik klimatyzacji | ISO MICRO |
E37 | Przekaźnik zapłonu 1 | ISO MICRO |
E38 | Przekaźnik zapłonu 2 | ISO MICRO |
E39 | Przekaźnik wentylatora chłodnicy (wysokie obr.) | ISO MINI |
E40 | Przekaźnik wycieraczek (wysoka prędkość) | ISO MICRO |
E41 | Przekaźnik ogrzewania tylnej szyby | ISO MICRO |
E42 | Przekaźnik sygnału dźwiękowego | ISO MICRO |
E43 | Przekaźnik spryskiwaczy reflektorów | ISO MICRO |
Opis | Prąd [A] | Obwód zabezpieczany | |
BEZPIECZNIK MOCY | MDPS | 80 | Moduł MDPS |
B+2 | 60 | Inteligentna skrzynka połączeniowa (IPS 1 (4cH), IPS 2 (1cH), IPS 5 (1cH), bezp.- F31/F36/F41/F45) |
|
BLOWER | 40 | Przek. 4 (przekaźnik dmuchawy) | |
RR HTD | 40 | Przek. 12 (Przekaźnik ogrzewania tylnej szyby) | |
ABS1 | 40 | Moduł sterujący ABS, moduł sterujący ESC, wielofunkcyjne złącze diagnostyczne | |
ABS2 | 40 | Moduł sterujący ABS, moduł sterujący ESC | |
C/FAN | 60 | Poza Europą – przek. 6 (przekaźnik wentylatora chłodnicy, niskie obr.), przek. 10 (przekaźnik wentylatora chłodnicy, wysokie obr.) | |
B+3 | 60 | Inteligentna skrzynka połączeniowa (bezp. – F4/F5/F10/F21/F26, układ autom. odcięcia prądu upływu) | |
FUSE | B+4 | 50 | Inteligentna skrzynka połączeniowa (IPS 3 (4cH), IPS 4 (2cH), IPS 6 (2cH), bezp. – F35/F38/F40/F44) |
EMS | 40 | Skrzynka EMS | |
C/FAN | 50 | Poza Europą – przek. 6 (przekaźnik wentylatora chłodnicy, niskie obr.), przek. 10 (przekaźnik wentylatora chłodnicy, wysokie obr.) | |
IG1 | 40 | Wł. zapłonu (bez kluczyka inteligentnego), przek. 7/8 (przek. ACC/IG1, z kluczykiem inteligentnym) | |
IG2 | 40 | Wł. zapłonu (bez kluczyka inteligentnego), przek. 2 (przek. rozrusznika, przek. 9 (przek. zapłonu 2) | |
TRAILER | 30 | Światła i gniazdo zasilania przyczepy | |
B+1 | 50 | Inteligentna skrzynka połączeniowa (bezp. – F22/F27/F32/F37/F42) | |
AC INVERTER | 30 | Moduł inwertera klimatyzacji | |
HORN | 15 | Przek. 13 (przekaźnik sygnału dźwiękowego) | |
ACTIVE HOOD LH | 30 | Moduł systemu aktywnego bezpieczeństwa pieszego | |
ACTIVE HOOD RH | 30 | Moduł systemu aktywnego bezpieczeństwa pieszego | |
EPB1 | 15 | Moduł elektrycznego hamulca postojowego | |
EPB2 | 15 | Moduł elektrycznego hamulca postojowego | |
DEICER | 15 | Przek. 3 (przekaźnik ogrzewania przedniej szyby) | |
H/lP WASHER | 20 | Przek. 14. (przekaźnik spryskiwaczy reflektorów) | |
POWER OUTLET | 25 | Przek. 1 (przekaźnik gniazda zasilania) | |
4WD | 20 | 4WD ECM | |
AMS | 10 | Czujnik akumulatora | |
TRAILER 2 | 15 | Światła i gniazdo zasilania przyczepy | |
E-CVVT | 40 | Skrzynka EMS (przekaźnik E-CVVT) | |
TRAILER 1 | 15 | Światła i gniazdo zasilania przyczepy | |
WIPER | 10 | Bcm, Pcm/Ecm | |
WIPER FRT | 25 | Przek. 5 (przek. wycieraczek (niska prędkość)), silnik przednich wycieraczek | |
B/UP LAMP | 10 | M/T – włącznik światła cofania, A/T – tylna lampa zespolona (wewn.) LW/PW, lusterko elektrochromatyczne, światła i gniazdo zasilania przyczepy, audio, moduł nawigacji i radioodtwarzacza |
|
ABS3 | 7,5 | Moduł sterujący ABS, moduł sterujący ESC | |
SENSOR5 | 7,5 | PCM/ECM, czujnik masowego przepływu powietrza | |
TCU | 15 | TCM (DSL), przełącznik trybu pracy skrzyni biegów | |
F/PUMP | 15 | Przekaźnik pompy paliwowej | |
ECU1 | 15 | G4KE/G4KJ/G6dF: PCMD4HA/D4HB (standardowy pakiet silnikowy VGT): TCM (A/T) | |
ECU2 | 10 | D4HA/D4HB: Elektroniczny siłownik VGT | |
SENSOR3 | 10 | G4KE: wtryskiwacz 1/2/3/4, 4G6dF: Pcm, wtryskiwacz 1/2/3/4/5/6, D4HA/D4HB (standardowy pakiet silnikowy VGT): Włącznik świateł stop, czujnik przepływu powietrza, zawór chłodnicy EGR, czujnik PM D4HA (pakiet silnika o niskiej mocy VGT): Sonda lambda |
|
E-CVVT1 | 20 | ECM | |
E-CVVT2 | 20 | ECM | |
ECU3 | 20 | G4KE/G4KJ: cewka zapłonowa 1/ 2/ 3/ 4 4G6DF: kondensator 1/2, cewka zapłonowa 1/2/3/4/5/6 D4HA/D4HB: ECM |
|
SENSOR2 | 10 | D4HA/D4HB (standardowy pakiet silnikowy VGT): Elektroniczny siłownik VGT | |
SENSOR1 | 15 | G4KE/G4KJ: czujnik tlenu (przed/za katalizatorem), czujnik poziomu oleju, skrzynka bezpieczników i przekaźników w przedziale silnikowym (przek. 6/10) G6dF: Pcm, czujnik tlenu 1/2/3/4, skrzynka bezpieczników i przekaźników E/R (przek. 6/10) D4HA/D4HB (standardowy pakiet silnikowy VGT): zespół dozowania paliwa, sonda lambda |
|
SENSOR4 | 20 | G4KE/G4KJ: PCM | |
B/ALARM | 10 | Przekaźnik sygnału alarmu przeciwwłamaniowego |
