Iveco Daily (1978-1990) – bezpieczniki schemat

Numer
A
Funkcja
1 16 Lampa przeciwmgielna, oświetlenie wewnętrzne
2 16 Zapalniczka samochodowa, Radio, Klakson
3 8 Światła awaryjne
4 8 Zatrzymanie silnika elektromagnetycznego
5 8 Lampa rezerwowa, Podgrzewane lusterka, Podgrzewane szkło
6 8 Wycieraczka i spryskiwacz szyby przedniej, zestaw przyrządów, woda w filtrze paliwa
7 16 Lampy stopu, lampa sygnalizacyjna zwrotu, tachometr, przełącznik świateł drogowych
8 8 Lampa boczna
9 8 Lampa boczna, lampa przeciwmgielna przekaźnikowa, oświetlenie wewnętrzne
10 8 Światła mijania (RH)
11 8 Światła mijania (LH)
12 8 Światła drogowe (LH)
13 8 Światła drogowe (RH)
14 8 Tylne światło przeciwmgielne
15 8 Lampy halogenowe
16 8
Tachograph, Clock

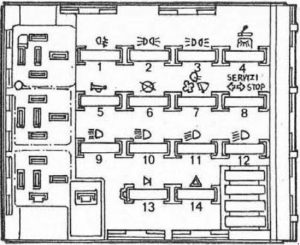

Numer
A
Funkcja
1 5 Tylne światło przeciwmgielne
2 5 Światło boczne, światło oświetlające tablicę rejestracyjną, światło przeciwmgielne
3 5 Lampa boczna, oświetlenie tablicy rejestracyjnej, lampa kontrolna, zespół instrumentów oświetleniowych
4 10 Zapalniczka do papierosów, radio, oświetlenie wewnętrzne
5 10 Klakson
6 5 Zatrzymanie silnika elektromagnetycznego
7 15 Rozmrażarka szyby przedniej, Plant termoprotettori, Przewód świetlny, Lampa rezerwowa, Wycieraczka szyby przedniej
8 10 Lampy stopu, światła pozycyjne, podgrzewane lusterka
9 5 Światła mijania (RH)
10 5 Światła mijania (LH)
11 5 Światła mijania (RH)
12 5 Światła mijania (LH)
13
14 10 Światła awaryjne
