JAECOO 7 Hybrid, oznaczany przez producenta jako SHS-H, jest pełną hybrydą bez możliwości ładowania z gniazdka. W polskiej ofercie na rok modelowy 2026 wykorzystuje benzynowy silnik 1.5 T-GDI DHE, przekładnię 1DHT, napęd na przednie koła oraz układ hybrydowy o mocy systemowej 224 KM i momencie 295 Nm. Silnik trakcyjny osiąga 204 KM i 310 Nm, a bateria wysokonapięciowa ma 1,83 kWh pojemności brutto.
Ta odmiana ma inną architekturę elektryczną niż benzynowy JAECOO 7 1.6 T-GDI oraz ładowany z gniazdka JAECOO 7 Super Hybrid / SHS-P. Numery bezpieczników RF/EF z tych wersji nie powinny być automatycznie przenoszone do SHS-H.
JAECOO 7 Hybrid SHS-H – dane pozwalające rozpoznać właściwą wersję
| Parametr | JAECOO 7 Hybrid SHS-H |
|---|---|
| Rok modelowy opisanej wersji | 2026 |
| Rodzaj napędu | pełna hybryda HEV / SHS-H, bez zewnętrznego ładowania |
| Silnik spalinowy | 1.5 T-GDI DHE |
| Pojemność silnika | 1499 cm3 |
| Liczba cylindrów | 4 |
| Moc silnika spalinowego | 143 KM przy 5200 obr./min |
| Moment silnika spalinowego | 215 Nm |
| Przekładnia | automatyczna 1DHT |
| Napęd | FWD – na przednie koła |
| Łączna moc układu | 224 KM |
| Łączny moment układu | 295 Nm |
| Moc silnika trakcyjnego | 204 KM |
| Moment silnika trakcyjnego | 310 Nm |
| Moc silnika ISG | 136 KM |
| Moment silnika ISG | 120 Nm |
| Bateria wysokonapięciowa | 1,83 kWh pojemności brutto |
| Norma emisji | Euro 6e (EB) |
| Średnie zużycie paliwa WLTP | 5,5 l/100 km |
| Średnia emisja CO2 WLTP | 125 g/km |
| Prędkość maksymalna | 180 km/h |
| Przyspieszenie 0-100 km/h | 8,3 s |
Jeżeli samochód ma fabryczne gniazdo ładowania baterii trakcyjnej, jest to JAECOO 7 Super Hybrid / SHS-P, a nie pełna hybryda opisana w tym artykule. To rozróżnienie jest kluczowe przy korzystaniu ze schematów elektrycznych.
Gdzie są bezpieczniki w JAECOO 7 Hybrid?
W JAECOO 7 Hybrid podstawowe zabezpieczenia instalacji niskonapięciowej są rozmieszczone w dwóch głównych miejscach: w kabinie po stronie kierowcy oraz w skrzynce w przednim przedziale. Dla odmiany SHS-H należy korzystać z diagramu przypisanego do wersji HEV, ponieważ obsada miejsc i funkcje obwodów mogą różnić się od 1.6 T-GDI oraz SHS-P.

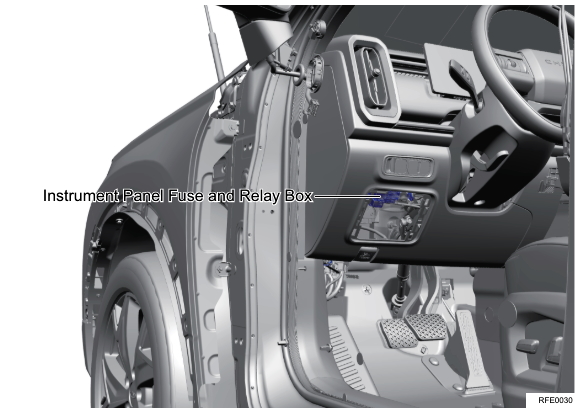

Skrzynka bezpieczników w kabinie
Panel bezpieczników znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną. Aby dostać się do skrzynki, trzeba ostrożnie zdjąć dolny panel. Nie należy szarpać elementu wykończenia, ponieważ osłona jest mocowana zaczepami.
Przed wyjęciem bezpiecznika samochód powinien być całkowicie wyłączony. Przy identyfikacji pozycji należy korzystać z diagramu przypisanego do konkretnej skrzynki i egzemplarza. Obsada może zależeć od wyposażenia oraz rynku.
Skrzynka bezpieczników w przednim przedziale
Druga skrzynka znajduje się w przednim przedziale pod pokrywą zespołu bezpieczników i przekaźników. Znajdują się tam m.in. zabezpieczenia obwodów o większym poborze prądu oraz części modułów sterujących.
Nie publikujemy jako schematu SHS-H popularnej rozpiski benzynowego JAECOO 7 zawierającej pozycje RF01-RF41 i EF01-EF55. W jej opisach występują obwody charakterystyczne dla innych konfiguracji napędu, w tym 7DCT i PHEV. Przepisanie takiej tabeli do pełnej hybrydy 1DHT mogłoby prowadzić do wskazania niewłaściwego bezpiecznika.
Rozpiska bezpieczników JAECOO 7 Hybrid SHS-H
Dokumentacja użytkownika przeznaczona dla JAECOO 7 SHS-H potwierdza lokalizację skrzynek oraz zasady sprawdzania i wymiany bezpieczników, ale nie zawiera kompletnej publicznej tabeli w formacie numer – amperaż – chroniony obwód dla europejskiej wersji HEV.
Dlatego w przypadku JAECOO 7 Hybrid wiążący jest diagram przypisany do skrzynki w konkretnym samochodzie. Jeżeli opis lub numer znaleziony w internecie różni się od oznaczeń samochodu, pierwszeństwo ma schemat fabryczny dla danego egzemplarza i wersji SHS-H.
Nie należy stosować numeracji bezpieczników z JAECOO 7 1.6 T-GDI ani z JAECOO 7 Super Hybrid / SHS-P jako zamiennika rozpiski SHS-H. Wersje te mają inne elementy układu napędowego i inne sterowniki.
Co instrukcja SHS-H podaje o kontroli bezpieczników?
Przed sprawdzaniem bezpiecznika należy wyłączyć pojazd oraz odbiorniki elektryczne. Podejrzany bezpiecznik wyjmuje się chwytakiem i kontroluje jego element topikowy. Uszkodzony bezpiecznik należy zastąpić wyłącznie elementem o takiej samej wartości znamionowej.
Nie wolno zastępować bezpiecznika drutem, folią metalową ani innym przewodnikiem. Nie należy również montować bezpiecznika o większym amperażu. Jeżeli nowe zabezpieczenie szybko przepala się ponownie, oznacza to usterkę lub przeciążenie obwodu wymagające diagnostyki.
Podczas pracy otwartą skrzynkę trzeba chronić przed wodą i zabrudzeniami. Po zakończeniu kontroli pokrywa skrzynki powinna zostać prawidłowo zamknięta.
Najczęściej szukane obwody – 12 V, USB i ładowarka telefonu
Polska specyfikacja JAECOO 7 Hybrid 2026 potwierdza kilka oddzielnych punktów zasilania akcesoriów. Sama obecność urządzenia nie pozwala jednak bezpiecznie przypisać numeru bezpiecznika bez schematu SHS-H.
| Odbiornik | Select | Exclusive | Informacja o bezpieczniku |
|---|---|---|---|
| Gniazdo 12 V z przodu | tak | tak | numer i amperaż należy potwierdzić na diagramie SHS-H |
| USB-A i USB-C w pierwszym rzędzie | tak | tak | brak publicznie potwierdzonego numeru dla europejskiego SHS-H |
| USB-A i USB-C w drugim rzędzie | tak | tak | brak publicznie potwierdzonego numeru dla europejskiego SHS-H |
| Ładowarka bezprzewodowa 50 W | nie | tak | numer należy sprawdzić na diagramie konkretnego samochodu |
| Gniazdo 12 V w bagażniku | nie | tak | numer i amperaż należy potwierdzić na diagramie SHS-H |
Nie działa przednie gniazdo 12 V
Jeżeli przestało działać przednie gniazdo 12 V, najpierw warto sprawdzić, czy problem dotyczy samego gniazda, podłączonego urządzenia czy całego obwodu akcesoriów. Bezpiecznik należy zlokalizować według opisu na diagramie skrzynki SHS-H. Nie należy automatycznie stosować numeru podawanego dla benzynowego JAECOO 7.
Nie działa gniazdo 12 V w bagażniku
Tylne gniazdo 12 V występuje w polskiej specyfikacji Exclusive, natomiast nie jest przewidziane w Select. Różnice wyposażenia mogą więc powodować różnice w obsadzie części pozycji w skrzynce.
Nie działa USB lub ładowarka bezprzewodowa
Porty USB-A i USB-C znajdują się w obu rzędach siedzeń. Ładowarka bezprzewodowa 50 W jest elementem wersji Exclusive. Jeżeli nie działa tylko jeden port, przyczyną nie musi być główny bezpiecznik – usterka może dotyczyć modułu gniazda, złącza albo wiązki. Jeśli jednocześnie przestaje działać kilka punktów zasilania, sprawdzenie odpowiedniego zabezpieczenia staje się szczególnie zasadne.
Przekaźniki JAECOO 7 Hybrid
Nie udało się wiarygodnie potwierdzić kompletnej publicznej mapy numerów i funkcji przekaźników dla europejskiego JAECOO 7 SHS-H. Dostępne zestawienia ERLY i RRLY odnoszą się do innych konfiguracji J7, dlatego nie przypisujemy ich do HEV bez właściwego schematu elektrycznego.
Dotyczy to szczególnie sterowania układem napędowym, chłodzeniem, pompami i zasilaniem modułów hybrydowych. Przekaźnik o takiej samej obudowie może mieć inną funkcję zależnie od wersji instalacji.
Instalacja 12 V a układ wysokonapięciowy
Bezpieczniki dostępne dla użytkownika w skrzynkach kabinowej i przedniej należą do instalacji niskonapięciowej. JAECOO 7 Hybrid ma równocześnie osobny układ wysokonapięciowy obsługujący baterię trakcyjną, silniki elektryczne i elektronikę mocy.
Zabezpieczeń wysokiego napięcia nie należy traktować jak zwykłych bezpieczników eksploatacyjnych. Pomarańczowych przewodów, złączy i elementów układu HV nie wolno rozłączać podczas typowego szukania awarii gniazda 12 V, USB, oświetlenia czy wyposażenia kabiny.
Jeżeli pojawia się komunikat dotyczący napędu hybrydowego, baterii trakcyjnej, przetwornicy lub systemu wysokiego napięcia, potrzebna jest diagnostyka według dokumentacji serwisowej SHS-H.
Najważniejsza zasada przy doborze bezpiecznika
Nowy bezpiecznik musi mieć dokładnie taką samą wartość znamionową jak element przewidziany przez producenta dla danego obwodu. Większy amperaż nie jest sposobem naprawy usterki – może pozbawić instalację właściwej ochrony przed przeciążeniem.
W JAECOO 7 Hybrid szczególnie ważne jest prawidłowe rozpoznanie wersji napędu. Jeżeli diagram konkretnego samochodu różni się od schematu znalezionego w internecie, pierwszeństwo mają oznaczenia producenta dla danego egzemplarza i wersji SHS-H.
