JAECOO 7 / J7 (od 2023) – bezpieczniki, skrzynki i przekaźniki

6 września 2026

JAECOO 7 / J7 (2023) - lokalizacja bezpieczników i schematy w samochodzie. — Samochód JAECOO 7 / J7 z 2023 roku, układ bezpieczników i schematy w pojeździe.

JAECOO 7, często nazywany również J7, to kompaktowy SUV koncernu Chery produkowany od 2023 roku. Na rynku chińskim ta konstrukcja występowała jako Chery Tansuo 06 / Explore 06. W Polsce benzynowy JAECOO 7 zadebiutował w 2024 roku z silnikiem 1.6 T-GDI i 7-biegową skrzynią DCT. Wersja Urban ma napęd FWD, natomiast Offroad – AWD.

Ten schemat dotyczy benzynowego JAECOO 7 1.6 T-GDI. Nie należy stosować tabeli bezpieczników układu napędowego do JAECOO 7 Super Hybrid ani JAECOO 7 Hybrid, ponieważ wersje PHEV i HEV mają inną architekturę elektryczną. Dla nich przygotujemy osobne wpisy: JAECOO 7 Super Hybrid – bezpieczniki oraz JAECOO 7 Hybrid – bezpieczniki.

W samochodzie znajdują się dwie podstawowe skrzynki: panel pod deską rozdzielczą po stronie kierowcy oraz centralna skrzynka w komorze silnika. Dodatkowo na głównym zasilaniu występują bezpieczniki MF dużej mocy.

Skrzynka bezpieczników w kabinie

Panel znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Dostęp wymaga zdjęcia bocznej / dolnej osłony. W tej skrzynce znajdują się bezpieczniki RF01-RF41 oraz trzy przekaźniki RRLY.

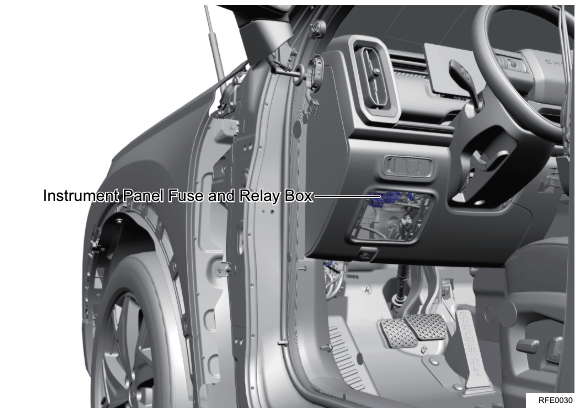

JAECOO 7 J7 - lokalizacja skrzynki bezpieczników pod deską rozdzielczą po stronie kierowcy — Fabryczny diagram lokalizacji panelu bezpieczników i przekaźników w kabinie JAECOO 7.

Rzeczywisty panel ma kilka dużych przekaźników oraz rząd bezpieczników Micro2. Numeracja jest ważniejsza niż położenie według koloru, ponieważ wiele wolnych miejsc pozostaje nieobsadzonych zależnie od wyposażenia.

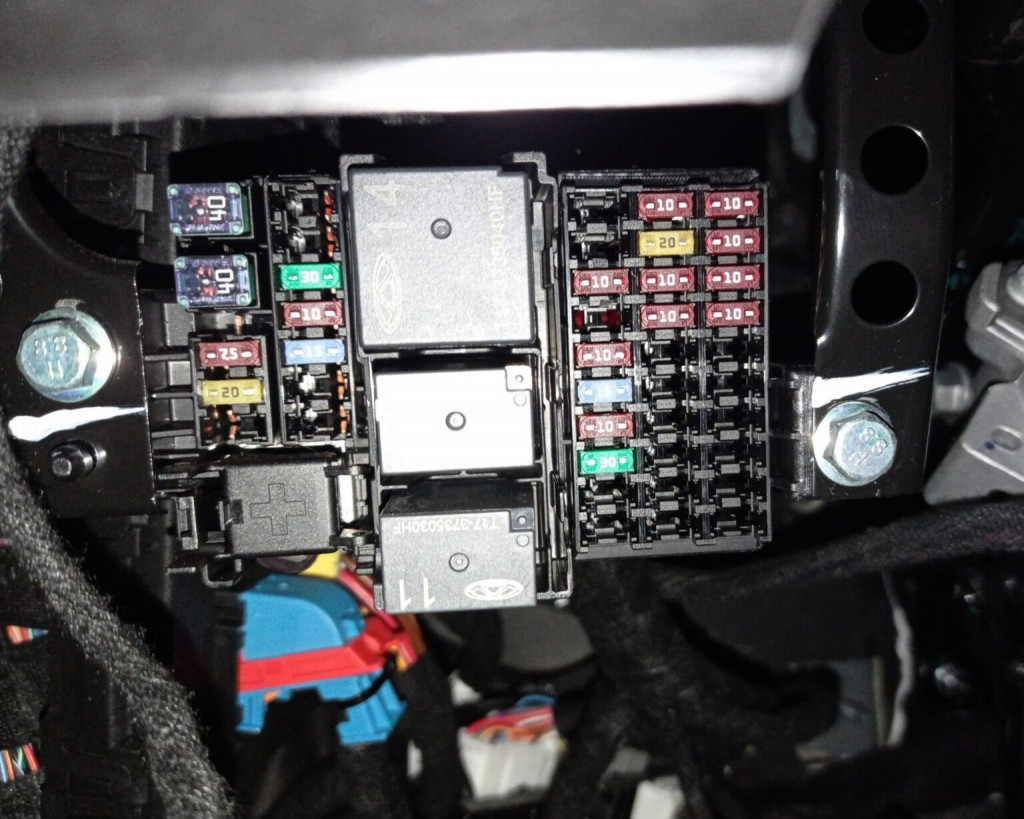

JAECOO 7 J7 - zdjęcie skrzynki bezpieczników RF pod deską rozdzielczą — Rzeczywisty widok skrzynki bezpieczników w kabinie JAECOO 7 z bezpiecznikami Micro2 i przekaźnikami.

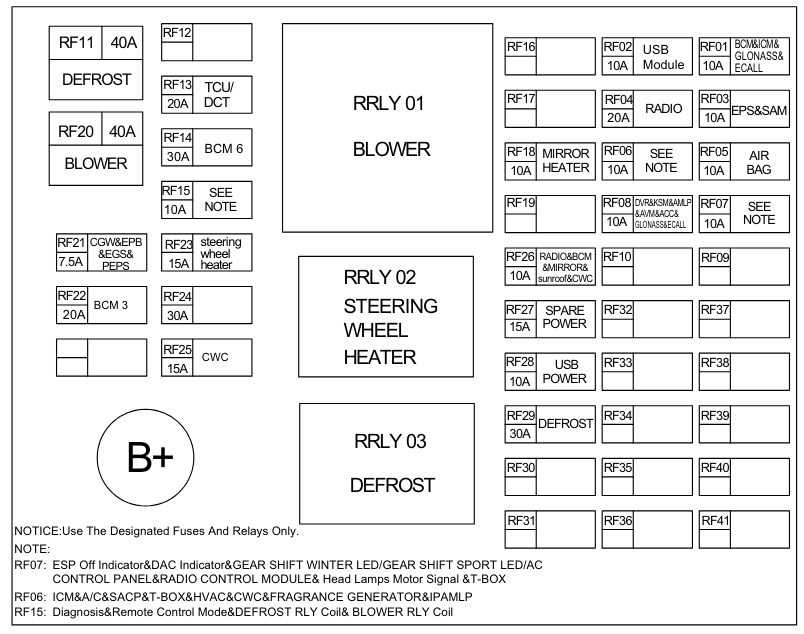

JAECOO 7 J7 - diagram skrzynki bezpieczników w kabinie RF01-RF41 i RRLY01-RRLY03 — Schemat panelu kabinowego JAECOO 7 pokazujący bezpieczniki RF i przekaźniki dmuchawy, ogrzewania kierownicy i tylnej szyby.

Bezpieczniki RF01-RF41

Nr	Prąd	Chroniony obwód
RF01	10 A	BDM/DMS – monitoring kierowcy, ETC, GLONASS / eCall zależnie od rynku.
RF02	10 A	Tylny moduł ładowania USB.
RF03	10 A	EPS / czujnik kąta.
RF04	20 A	Entertainment Domain Controller – sterownik systemu multimedialnego.
RF05	10 A	Sterownik poduszek powietrznych.
RF06	10 A	Wyświetlacz zestawu wskaźników, podświetlenie deski i konsoli, HUD, T-BOX, Bluetooth, klimatyzacja, generator zapachu i bezprzewodowe ładowanie – zależnie od wyposażenia.
RF07	10 A	Multimedia, T-BOX, klimatyzacja, HUD, generator jonów oraz elektroniczny mechanizm zmiany biegów 7DCT.
RF08	10 A	Oświetlenie ambientowe drzwi, rejestrator jazdy, CVBOX, ETC, GLONASS / eCall – zależnie od rynku.
RF09	–	Pozycja niewykorzystana w schemacie benzynowym T1EJ.
RF10	–	Pozycja niewykorzystana w schemacie benzynowym T1EJ.
RF11	40 A	Obwód przekaźnika ogrzewania tylnej szyby.
RF12	–	Rezerwa.
RF13	20 A	TCU skrzyni 8AT – dotyczy rynków / wersji z 8AT, nie polskiego 1.6 T-GDI DCT7.
RF14	30 A	BDM.
RF15	10 A	Cewki przekaźników dmuchawy i ogrzewania tylnej szyby, czujnik światła/deszczu, panel pomocniczy konsoli, zasilanie ekranu jednostki audio, złącze diagnostyczne i taśma kierownicy.
RF16	–	Rezerwa.
RF17	–	Rezerwa.
RF18	10 A	Podgrzewanie lusterek zewnętrznych.
RF19	–	Rezerwa.
RF20	40 A	Dmuchawa układu klimatyzacji / ogrzewania.
RF21	7,5 A	Przełącznik systemów wspomagania kierowcy / elektroniczny mechanizm zmiany biegów 7DCT.
RF22	20 A	BDM.
RF23	15 A	Tylna wycieraczka.
RF24	–	Rezerwa.
RF25	15 A	Moduł bezprzewodowego ładowania – układ podwójnego ładowania.
RF26	10 A	Bezprzewodowe ładowanie pojedyncze / podwójne oraz BDM.
RF27	15 A	Front Backup Power – przednie gniazdo zasilania 12 V.
RF28	10 A	Przedni moduł USB, sterownik zasilania 220 V, CVBOX i sterownik multimediów.
RF29	30 A	Ogrzewanie tylnej szyby.
RF30-RF41	–	Pozycje niewykorzystane w bazowym schemacie benzynowym T1EJ.

Gniazda zasilania i USB – trzy różne obwody

W JAECOO 7 nie warto traktować wszystkich gniazd jako jednego obwodu. Fabryczna dokumentacja rozdziela je następująco:

Funkcja	Bezpiecznik	Prąd
Przednie gniazdo 12 V	RF27	15 A
Przedni USB / część zasilania 220 V	RF28	10 A
Tylny moduł USB	RF02	10 A
Zasilanie akcesoriów w bagażniku / ACC2	EF37	15 A

EF37 jest opisany w dokumentacji jako obwód zasilania rezerwowego / ACC2 przestrzeni bagażowej. W samochodach wyposażonych w tylne gniazdo akcesoriów jest to właściwy obwód do sprawdzenia, zamiast RF27 odpowiedzialnego za zasilanie z przodu.

Przekaźniki w panelu kabinowym

Oznaczenie	Funkcja
RRLY01	Dmuchawa.
RRLY02	Podgrzewanie kierownicy.
RRLY03	Ogrzewanie tylnej szyby.

Skrzynka bezpieczników w komorze silnika

Centralny blok znajduje się po lewej stronie komory silnika. Oprócz standardowych bezpieczników EF umieszczono w nim większe wkładki SB i przekaźniki ERLY.

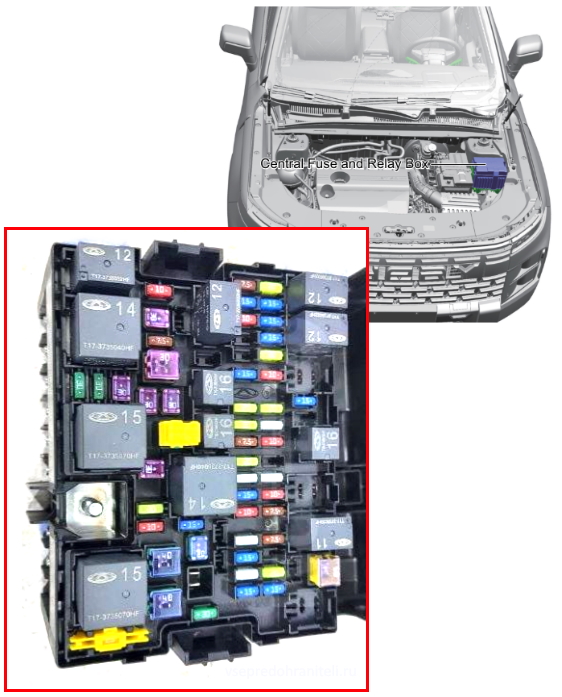

JAECOO 7 J7 - lokalizacja centralnej skrzynki bezpieczników i przekaźników pod maską — Lokalizacja centralnego bloku bezpieczników JAECOO 7 po lewej stronie komory silnika.

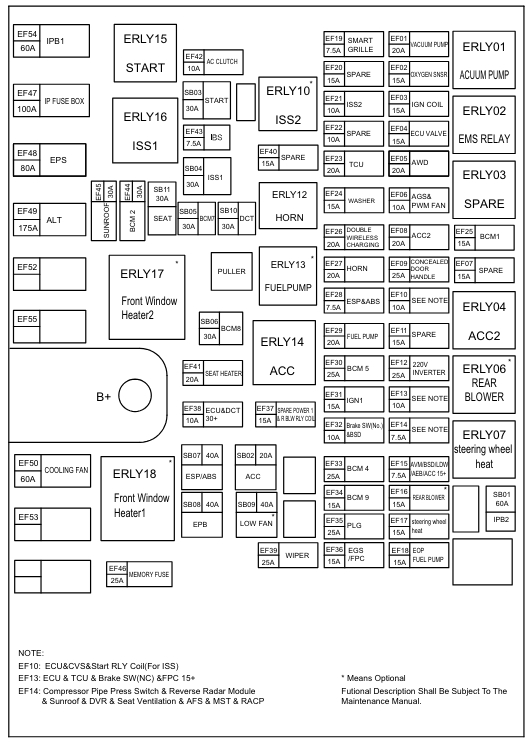

JAECOO 7 J7 - diagram centralnej skrzynki EF SB i ERLY w komorze silnika — Schemat centralnej skrzynki JAECOO 7 z bezpiecznikiem EF29 pompy paliwa, EF39 wycieraczek i obwodami AWD.

Bezpieczniki SB – obwody dużej mocy

Nr	Prąd	Funkcja
SB01	60 A	IPB2 – zasilanie panelu instalacji wnętrza.
SB02	20 A	ACC.
SB03	30 A	Rozruch.
SB04	30 A	Start-Stop 1.
SB05	30 A	BDM.
SB06	30 A	BDM.
SB07	40 A	ESP / ABS.
SB08	40 A	EPB – elektryczny hamulec postojowy.
SB09	40 A	Niski bieg wentylatora – pozycja zarezerwowana zależnie od wersji.
SB10	30 A	DCT.
SB11	30 A	Elektryczna regulacja fotela.

Bezpieczniki EF01-EF55

Nr	Prąd	Chroniony obwód
EF01	20 A	Elektryczna pompa podciśnienia układu hamulcowego.
EF02	15 A	Czujniki tlenu / sondy lambda.
EF03	15 A	Cewki zapłonowe.
EF04	15 A	Elektrozawory sterowane przez ECU.
EF05	20 A	Układ napędu na cztery koła – dotyczy wersji Offroad AWD.
EF06	10 A	Sterowanie wentylatorem chłodzenia.
EF07	15 A	Rezerwa.
EF08	20 A	ACC2.
EF09	25 A	Moduł sterowania drzwiami.
EF10	10 A	ECU; w instalacji Start-Stop także obwody CVS / cewki przekaźnika rozruchu.
EF11	15 A	Rezerwa.
EF12	25 A	Zasilanie 220 V – jeśli występuje.
EF13	10 A	ECU, TCU, sterownik AWD, wyłącznik hamulca; w wersjach 8AT także elektryczny aktuator zmiany biegów.
EF14	7,5 A	Radar cofania, dach panoramiczny, wentylacja i pamięć fotela, rejestrator jazdy – zasilanie 15+ zależnie od wyposażenia.
EF15	7,5 A	Elektrochromatyczne lusterko wewnętrzne, FRM / FCM.
EF16	15 A	Tylna dmuchawa – pozycja rezerwowa zależnie od rynku.
EF17	15 A	Podgrzewanie kierownicy – występuje m.in. w bogatszej wersji Offroad.
EF18	15 A	EOP Fuel Pump – pozycja zarezerwowana w dokumentacji T1EJ.
EF19	7,5 A	Aktywna / inteligentna żaluzja chłodnicy.
EF20	15 A	Rezerwa.
EF21	10 A	Start-Stop 2.
EF22	10 A	Rezerwa.
EF23	10 A	Elektryczny aktuator zmiany biegów 8AT – nie dotyczy polskiego DCT7.
EF24	15 A	Spryskiwacze.
EF25	15 A	BDM.
EF26	20 A	Podwójne ładowanie bezprzewodowe – pozycja zależna od wyposażenia.
EF27	20 A	Klakson.
EF28	7,5 A	ESP / IPB.
EF29	20 A	Pompa paliwa.
EF30	25 A	BDM.
EF31	15 A	IGN1.
EF32	10 A	Wyłącznik hamulca, elektryczna klapa PLG, BSD oraz cewka przekaźnika ogrzewania kierownicy.
EF33	25 A	BDM.
EF34	15 A	BDM.
EF35	25 A	Elektryczna klapa bagażnika.
EF36	15 A	EGS / układ podawania paliwa na żądanie – zależnie od wersji.
EF37	15 A	Zasilanie rezerwowe / ACC2 przestrzeni bagażowej.
EF38	10 A	ECU i DCT – stałe zasilanie 30+.
EF39	30 A	Przednie wycieraczki.
EF40	10 A	Rezerwa.
EF41	20 A	Podgrzewanie siedzeń.
EF42	10 A	Sprzęgło / sterowanie sprężarki klimatyzacji.
EF43	7,5 A	IBS – czujnik akumulatora.
EF44	30 A	BDM.
EF45	30 A	Dach panoramiczny / szyberdach.
EF46	25 A	Memory Fuse – bezpiecznik pamięci / transportowy.
EF47	–	Pozycja niewykorzystana w tym wariancie.
EF48	80 A	Elektryczne wspomaganie kierownicy EPS.
EF49	–	Pozycja zależna od wariantu instalacji.
EF50	60 A	Wentylator chłodzenia.
EF51	–	Rezerwa.
EF52	50 A	Ogrzewanie przedniej szyby – obwód 2.
EF53	50 A	Ogrzewanie przedniej szyby – obwód 1.
EF54	60 A	IPB1 – zasilanie instalacji wnętrza.
EF55	–	Rezerwa.

Pompa paliwa – EF29 i przekaźnik ERLY13

W benzynowym JAECOO 7 bezpośredni bezpiecznik pompy paliwa to EF29 – 20 A. Fabryczny schemat elektryczny prowadzi ten obwód przez przekaźnik pompy paliwa ERLY13. To rozróżnienie jest istotne, ponieważ EF18 występujący w tabeli pod nazwą EOP Fuel Pump jest oznaczony jako pozycja rezerwowa i nie jest podstawowym bezpiecznikiem elektrycznej pompy paliwa silnika.

Urban FWD i Offroad AWD – różnice istotne przy bezpiecznikach

Polskie wersje Urban i Offroad korzystają z tego samego silnika 1.6 T-GDI oraz skrzyni DCT7, ale Offroad ma napęd na cztery koła i dodatkowe wyposażenie elektryczne. Najbardziej charakterystyczne pozycje to:

Funkcja	Bezpiecznik / przekaźnik	Uwagi
Napęd AWD	EF05 – 20 A	Wersja Offroad AWD.
Sterownik AWD	EF13 – 10 A	Wspólny obwód z ECU/TCU i wyłącznikiem hamulca.
Podgrzewana kierownica	EF17 – 15 A + ERLY07	Wyposażenie wersji z ogrzewaniem kierownicy.
Podgrzewana przednia szyba	EF52 + EF53 po 50 A	Dwa niezależne obwody dużej mocy.
Przekaźniki ogrzewanej szyby	ERLY17 + ERLY18	Osobny przekaźnik dla każdej sekcji szyby.

W polskim JAECOO 7 występuje DCT7. Pozycje RF13 i EF23 opisane jako 8AT odnoszą się do innych wariantów rynkowych i nie powinny być automatycznie przypisywane do auta sprzedawanego w Polsce.

Najważniejsze przekaźniki pod maską

Oznaczenie	Funkcja
ERLY01	Elektryczna pompa podciśnienia.
ERLY02	Główny przekaźnik układu sterowania silnikiem.
ERLY04	ACC2.
ERLY07	Podgrzewanie kierownicy.
ERLY10	Start-Stop 2 / ISS2.
ERLY11	Sprężarka klimatyzacji.
ERLY12	Klakson.
ERLY13	Pompa paliwa.
ERLY14	ACC.
ERLY15	Rozrusznik.
ERLY16	Start-Stop 1 / ISS1.
ERLY17	Ogrzewanie przedniej szyby – sekcja 2.
ERLY18	Ogrzewanie przedniej szyby – sekcja 1.

Bezpieczniki głównego zasilania MF

Poza standardowymi wkładkami występują bezpieczniki głównego zasilania. Nie są to bezpieczniki typowych odbiorników kabinowych.

Nr	Prąd	Funkcja
MF01	350 A	Rozrusznik / generator.
MF02	175 A	Zasilanie centralnej skrzynki bezpieczników i przekaźników.
MF03	100 A	Zasilanie skrzynki bezpieczników deski rozdzielczej.
MF04	80 A	Pozycja rezerwowa w bazowym schemacie T1EJ.

Najczęściej potrzebne pozycje JAECOO 7

Funkcja	Bezpiecznik	Prąd	Lokalizacja
Przednie gniazdo 12 V	RF27	15 A	Kabina
Przedni USB	RF28	10 A	Kabina
Tylny USB	RF02	10 A	Kabina
Zasilanie akcesoriów w bagażniku	EF37	15 A	Komora silnika
Pompa paliwa	EF29	20 A	Komora silnika
Przekaźnik pompy paliwa	ERLY13	–	Komora silnika
Przednie wycieraczki	EF39	30 A	Komora silnika
Tylna wycieraczka	RF23	15 A	Kabina
Podgrzewane siedzenia	EF41	20 A	Komora silnika
Podgrzewana kierownica	EF17	15 A	Komora silnika
Elektryczna klapa	EF35	25 A	Komora silnika
AWD	EF05	20 A	Komora silnika – Offroad
Ogrzewana przednia szyba	EF52 / EF53	50 A / 50 A	Komora silnika
Wentylator chłodzenia	EF50	60 A	Komora silnika
EPS	EF48	80 A	Komora silnika

Inne chińskie modele z podobnego segmentu

Rozbudowujemy dział z nowszymi samochodami chińskich marek. Dla pokrewnych modeli przygotowane zostaną osobne schematy, ponieważ nawet auta jednego koncernu mogą mieć inne skrzynki i inne przypisanie numerów. Zobacz również: JAECOO 7 Super Hybrid, JAECOO 5, OMODA 5 oraz Chery Tiggo 7.
