Jeep Grand Cherokee WJ z roku modelowego 2004 ma główny panel bezpieczników w dolnej części deski rozdzielczej po lewej stronie kolumny kierownicy oraz dużą skrzynkę rozdziału zasilania PDC pod maską, obok akumulatora. Panel kabinowy obejmuje 33 gniazda i trzy pozycje wyłączników automatycznych C1-C3. Pod maską rozmieszczono zabezpieczenia 1-28 i przekaźniki 29-40. Wartości podane poniżej dotyczą instalacji WJ; nowszej generacji WK nie należy utożsamiać z tym układem.
Lokalizacja skrzynek bezpieczników Jeep Grand Cherokee WJ (2004)
Skrzynka kabinowa

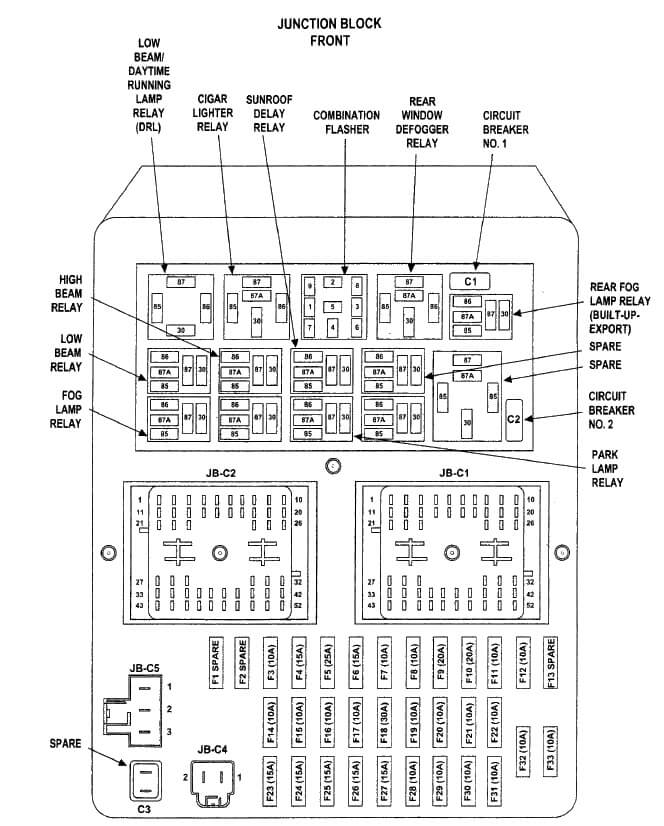

Zespół bezpieczników znajduje się na dolnym panelu deski rozdzielczej po lewej stronie kolumny kierownicy. Pokrywę można zdjąć od strony kierowcy. Oznaczenia 1-33 odpowiadają mniejszym wkładkom, a C1-C3 wyłącznikom automatycznym i wolnym miejscom. To tutaj zabezpieczono m.in. zapalniczkę, radio, oświetlenie kabiny, poduszki powietrzne i sterowanie tylną wycieraczką.
Skrzynka PDC w komorze silnika

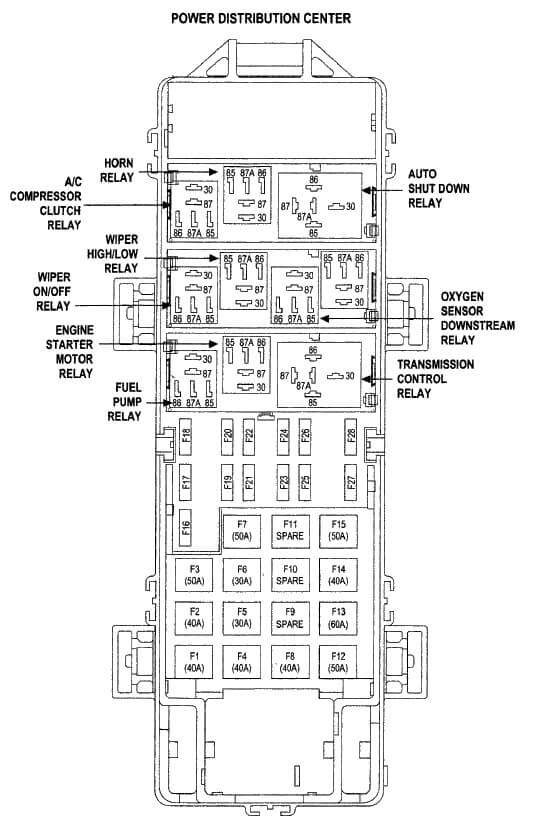

Duży moduł Power Distribution Center znajduje się obok akumulatora w komorze silnika. Pokrywę utrzymują zatrzaski, a rozmieszczenie gniazd przedstawiono na osobnym rysunku. Panel zawiera bezpieczniki dużej mocy dla ABS, dmuchawy, rozrusznika i elektrycznych szyb oraz przekaźniki pompy paliwa, klimatyzacji i wycieraczek.
Bezpieczniki kabinowe – 33 miejsca i C1-C3
W skrzynce kabinowej bezpiecznik 9 (20 A) dotyczy gniazd 12 V, 26 (15 A) zapalniczki, a 5 (25 A) systemu audio. Oznaczenia C1 i C2 to dwa wyłączniki automatyczne po 20 A, odpowiedzialne za wycieraczki i fotele. Wszystkie miejsca, również wolne, zachowano w tabeli.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja, bezpiecznik zapasowy |
| 2 | – | Wolna pozycja, bezpiecznik zapasowy |
| 3 | 10 | Lewe światło drogowe |
| 4 | 15 | Przerywacz kierunkowskazów i świateł awaryjnych |
| 5 | 25 | Radio i wzmacniacz |
| 6 | 15 | Światła pozycyjne |
| 7 | 10 | Oświetlenie wnętrza |
| 8 | 15 | Konsola podsufitki, tylna wycieraczka, oświetlenie wskaźników i mechanizm tylnej szyby klapy |
| 9 | 20 | Gniazda zasilania 12 V |
| 10 | 20 | Elektryczna regulacja pedałów |
| 11 | 10 | Kontrolka ogrzewania tylnej szyby |
| 12 | 10 | Przekaźnik ASD i obwód paliwowy |
| 13 | – | Wolna pozycja |
| 14 | 10 | Lewe światło mijania |
| 15 | 10 | Prawe światło mijania |
| 16 | 10 | Prawe światło drogowe |
| 17 | 10 | Zestaw wskaźników i złącze diagnostyczne |
| 18 | 30 | Zasilanie instalacji przyczepy |
| 19 | 10 | Układ ABS |
| 20 | 10 | Zasilanie po zapłonie RUN |
| 21 | 10 | Zasilanie RUN/START i panel PDC |
| 22 | 10 | Zasilanie po zapłonie RUN/START |
| 23 | 15 | Przełącznik świateł STOP |
| 24 | 15 | Światła przeciwmgielne |
| 25 | 20 | Przekaźnik podtrzymania zasilania akcesoriów, okno dachowe |
| 26 | 15 | Zapalniczka |
| 27 | 15 | Tylne światła przeciwmgielne – wybrane rynki |
| 28 | 10 | Moduł nadwozia BCM, obwód ACC/RUN |
| 29 | 10 | Przełącznik tylnej wycieraczki i pompki spryskiwaczy |
| 30 | 15 | Radio |
| 31 | 10 | Obwód rozruchu START |
| 32 | 10 | Poduszki powietrzne – zasilanie RUN/START |
| 33 | 10 | Poduszki powietrzne – zasilanie RUN |
| C1 | 20 | Wyłącznik automatyczny wycieraczek |
| C2 | 20 | Wyłącznik automatyczny foteli |
| C3 | – | Wolna pozycja |
Skrzynka w komorze silnika – bezpieczniki 1-28
W module pod maską znajdują się m.in. pozycje 1 (40 A) dmuchawy nawiewu, 4 (40 A) pompy ABS, 8 (40 A) obwodu rozrusznika i 24 (20 A) pompy paliwa. Pozycje 9 i 11 pozostają wolne w opisywanym wykazie. Gniazda 1-15 obejmują również duże wkładki kasetowe, inne niż standardowe miniaturowe bezpieczniki kabinowe.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 40 | Silnik dmuchawy nawiewu |
| 2 | 40 | Zasilanie głównego bloku kabinowego |
| 3 | 50 | Główne zasilanie świateł z panelu kabinowego |
| 4 | 40 | Pompa ABS |
| 5 | 30 | Sterownik automatycznej skrzyni biegów TCM |
| 6 | 30 | Przekaźnik automatycznego odłączania zasilania ASD |
| 7 | 50 | Zasilanie bloku kabinowego |
| 8 | 40 | Obwód rozrusznika |
| 9 | – | Wolna pozycja |
| 10 | 40 | Zasilanie przekaźnika wentylatora chłodnicy |
| 11 | – | Wolne gniazdo do przechowywania bezpiecznika IOD |
| 12 | 50 | Podnośniki szyb elektrycznych |
| 13 | 60 | Pompa OSS – tylko wyposażone wersje |
| 14 | 40 | Stacyjka |
| 15 | 50 | Zasilanie bloku kabinowego – obwód IOD |
| 16 | 15 | Sonda lambda, obwód czujnika tlenu |
| 17 | 10 | Zestaw wskaźników i złącze diagnostyczne |
| 18 | 15 | Sygnał dźwiękowy (klakson) |
| 19 | 10 | Moduł sterowania silnikiem PCM |
| 20 | 20 | Moduł OSS – zależnie od napędu |
| 21 | 15 | Sprzęgło sprężarki klimatyzacji |
| 22 | 10 | Moduł sterowania silnikiem ECM |
| 23 | 15 | Przekaźnik dodatkowego ogrzewania kabiny |
| 24 | 20 | Pompa paliwa |
| 25 | 20 | Główny przekaźnik układu ABS |
| 26 | 15 | Wtryskiwacze paliwa |
| 27 | 20 | Tylne gniazdo zasilania 12 V |
| 28 | 15 | Sterownik automatycznej skrzyni biegów TCM |
Przekaźniki w skrzynce PDC – pozycje 29-40
Pozycje od 29 do 40 odpowiadają za przekaźniki, nie zwykłe wkładki topikowe. Dotyczą m.in. sterowania pompą paliwa, rozrusznikiem, skrzynią biegów, wycieraczkami i sprzęgłem klimatyzacji. W samochodach z silnikiem wysokoprężnym część oznaczeń może dotyczyć świec żarowych i ogrzewania kabiny.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 29 | – | Przekaźnik pompy paliwa |
| 30 | – | Przekaźnik rozrusznika |
| 31 | – | Przekaźnik sterownika skrzyni biegów TCM |
| 32 | – | Przekaźnik wycieraczek – włączanie i wyłączanie |
| 33 | – | Przekaźnik wycieraczek – szybki i wolny bieg |
| 34 | – | Przekaźnik tylnej sondy lambda lub dodatkowego ogrzewania kabiny |
| 35 | – | Przekaźnik świateł cofania |
| 36 | – | Przekaźnik sprzęgła klimatyzacji |
| 37 | – | Przekaźnik klaksonu |
| 38 | – | Przekaźnik ASD |
| 39 | – | Przekaźnik układu OSS lub świec żarowych w dieslu |
| 40 | – | Przekaźnik pompy OSS lub świec żarowych w dieslu |
Wersje benzynowe, diesel i wyposażenie
Jeep Grand Cherokee WJ z 2004 roku występował m.in. z benzynowymi silnikami 4,0 l i V8 4,7 l, a na wybranych rynkach również z dieslem. Warianty różnią się sterowaniem układu napędowego, zasilaniem skrzyni automatycznej i pomocniczymi odbiornikami. System OSS, wyposażenie przyczepy, podgrzewanie kabiny lub tylne przeciwmgielne mogą występować tylko w określonych wersjach. Wartości i nazwy gniazd trzeba porównywać z naklejką na pokrywie konkretnego panelu.
Źródła danych
Jeep, Grand Cherokee 2004 Owner’s Manual, część Maintaining Your Vehicle, strony 287-289, tabele skrzynki kabinowej i opis Power Distribution Center. Jeep Grand Cherokee WJ, katalog części 2004 i dokumentacja układów PDC. Układ numerów komory silnika zestawiono z rysunkami rozdziału zasilania dla Jeepa Grand Cherokee WJ. Rysunki kabinowego i silnikowego bloku: Ricks Free Auto Repair Advice.
