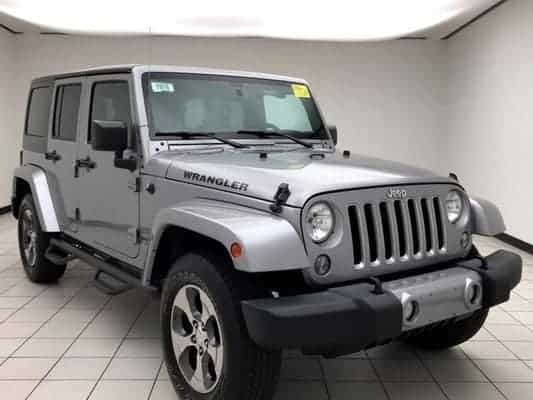

Jeep Wrangler (2014-2016) – bezpieczniki schemat
Jeep Wrangler (2014-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2014, 2015, 2016
Całkowicie zintegrowany moduł zasilania
Całkowicie zintegrowany moduł zasilania Całkowicie zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu akumulatora.
| Wgłębienie | Bezpiecznik nabojowy | Mini bezpiecznik | Opis |
| J1 | – | – | – |
| J2 | 30 | – | Moduł skrzynki rozdzielczej |
| J3 | – | – | – |
| J4 | 25 | – | Węzeł drzwi kierowcy |
| J5 | 25 | – | Węzeł drzwi pasażera |
| J6 | 40 | – | Pompa / układ kontroli stabilności układu przeciwblokującego (ABS) |
| J7 | 30 | – | Zawór przeciwblokujący układu hamulcowego (ABS) / układ kontroli stabilności |
| J8 | – | – | – |
| J9 | 40 | – | PZEV Sec Motor Feed / Flex Fuel |
| J10 | 30 | – | Przekaźnik spryskiwaczy reflektorów / Zawór dostrajający kolektora |
| J11 | 30 | – | Stabilizator poprzeczny |
| J12 | 30 | – | Silnik dmuchawy tylnej / wentylatora chłodnicy |
| J13 | 60 | – | Losowanie przy wyłączeniu zapłonu (IOD) – główne |
| J14 | 40 | – | Tylne odmrażanie |
| J15 | 30 | – | Tylna dmuchawa |
| J17 | 40 | – | Elektrozawór rozrusznika |
| J18 | 20 | – | Zasięg trans modułu sterującego zespołu napędowego (PCM) |
| J19 | 60 | – | Wentylator chłodnicy |
| J20 | 30 | – | Wycieraczka przednia LO / HI |
| J21 | 20 | – | Przednia / tylna podkładka |
| J22 | – | – | – |
| M1 | – | 15 | Centralne, wysoko zamontowane światło stop (CHMSL) / Zasilanie lampą stop |
| M2 | – | 20 | Przekaźnik oświetlenia przyczepy (światło stopu) |
| M3 | – | 20 | Przekaźnik szafki przedniej / tylnej osi |
| M4 | – | 2) | Wiosna zegara |
| M5 | – | 25 | Falownik – jeśli jest w wyposażeniu |
| M6 | – | 20 | Gniazdo zasilania nr 1 / czujnik deszczu |
| M7 | – | 20 | Gniazdko zasilania nr 2 (WYBÓR BATT / ACC) |
| M8 | – | 20 | Ogrzewane siedzenie przednie |
| M9 | – | 20 | Ogrzewane tylne siedzenie (jeśli jest w wyposażeniu) |
| M10 | – | 20 | Losowanie przy wyłączeniu – system rozrywki pojazdu, cyfrowy satelitarny odbiornik audio (SDARS), DVD, moduł głośnego telefonu, radio, antena, uniwersalny mechanizm otwierania drzwi garażowych, próżność Lampa |
| M11 | – | 10 | (Zapłon wyłączony) Układ klimatyzacji, lampa pod maską |
| M12 | – | 30 | Wzmacniacz |
| M13 | – | 20 | Losowanie przy wyłączonym zapłonie – węzeł przedziału kabiny, bezprzewodowy moduł sterujący, SIREN, wielofunkcyjny przełącznik sterujący |
| M14 | – | 20 | Holowanie przyczepy (tylko eksport) |
| M15 | – | 20 | Klimatyzacja, lusterko wsteczne, węzeł przedziału kabiny, przełącznik skrzynki rozdzielczej, wielofunkcyjny przełącznik sterowania, monitor ciśnienia w oponach, moduł świec żarowych – tylko eksport oleju napędowego |
| M16 | – | 10 | Moduł poduszki powietrznej |
| M17 | – | 15 | Lewy ogon / licencja / lampa postojowa |
| M18 | – | 15 | Prawa lampa tylna / postojowa / biegowa |
| M19 | – | 25 | Automatyczne wyłączanie (ASD nr 1 i nr 2) |
| M20 | – | 15 | Węzeł przedziału kabiny Oświetlenie wewnętrzne, zespół przełączników |
| M21 | – | 20 | Automatyczne wyłączanie (ASD # 3) |
| M22 | – | 10 | Prawy róg (HI / LOW) |
| M23 | – | 10 | Lewy róg (HI / LOW) |
| M24 | – | 25 | Tylna wycieraczka |
| M25 | – | 20 | Pompa paliwa, pompa podnosząca diesel – tylko eksport |
| M26 | – | 10 | Przełącznik podnośnika szyb, przełącznik podnośnika szyb |
| M27 | – | 10 | Zasilanie przełącznika zapłonu, moduł bezprzewodowy |
| M28 | – | 10 | Moduł sterujący układu napędowego |
| M29 | – | 10 | Zespół napędowy |
| M30 | – | 15 | Silnik wycieraczek Frt, J1962 Diagnostic Feed |
| M31 | – | 20 | Lampy zapasowe |
| M32 | – | 10 | Kontroler poduszek powietrznych, TT EUROPE |
| M33 | – | 10 | Kontroler układu napędowego |
| M34 | – | 10 | Asystent parkowania, układ klimatyzacji, mycie reflektorów, kompas |
| M35 | – | 10 | Podgrzewane lustra |
| M36 | – | 20 | Gniazdo zasilania |
| M37 | – | 10 | Układ przeciwblokujący hamulce, elektroniczna kontrola stabilności, wyłącznik świateł stopu, przekaźnik pompy paliwa |
| M38 | – | 25 | Zablokuj / odblokuj silniki |
