Jeep Wrangler JK (od 2010) – bezpieczniki schemat

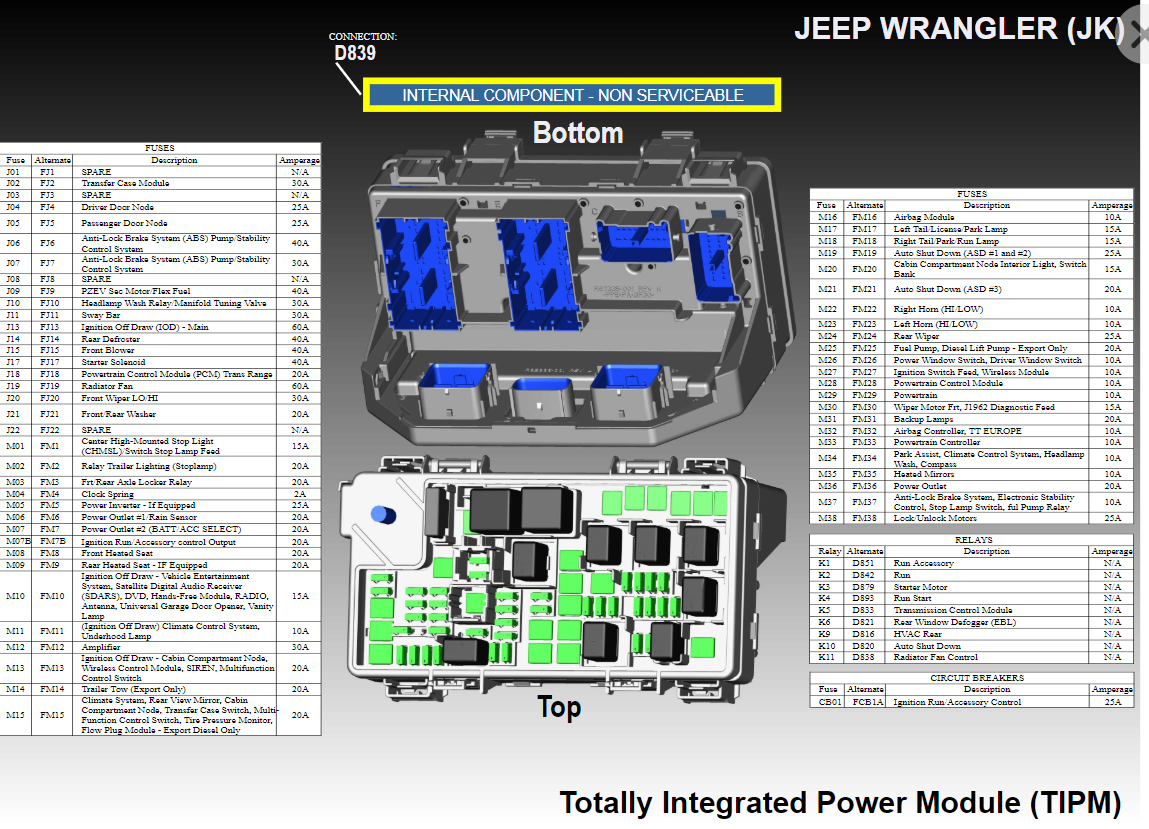

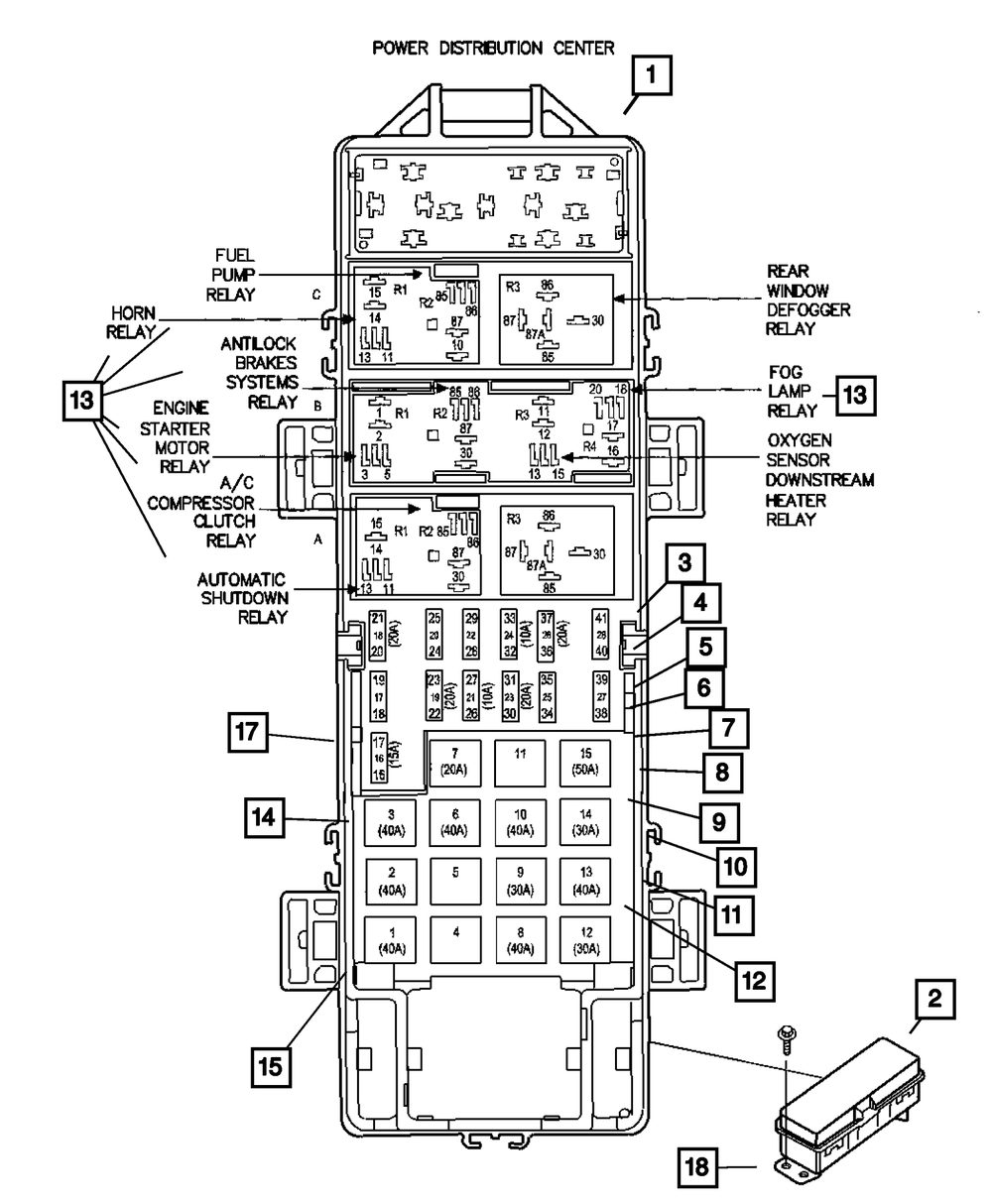

Całkowicie zintegrowany moduł zasilania

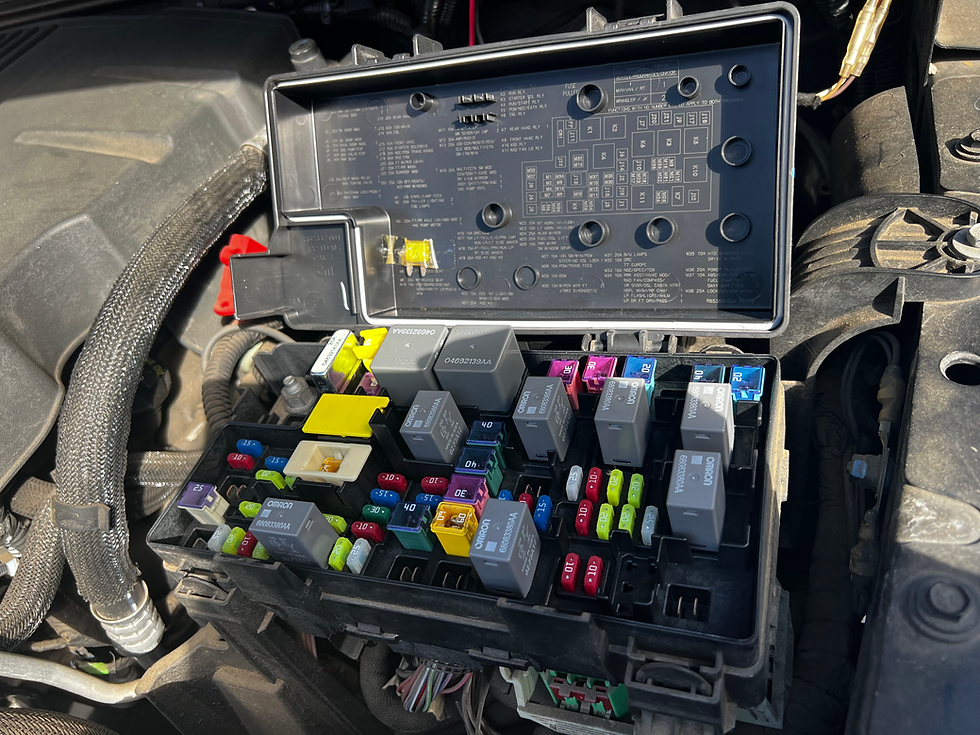

Całkowicie zintegrowany moduł zasilania znajduje się w komorze silnika,w pobliżu akumulatora

Gniazdo Wkładka topikowa zamknięta Mini bezpiecznik Opis
J1
J2 Różowy 30 A Moduł skrzynki rozdzielcze
J3
J4 Naturalny 25 A Węzeł drzwi po stronie kierowcy
J5 Naturalny 25 A Węzeł drzwi po stronie pasażera
J6 Zielony 40 A Pompa układu ABS/układ ESP
J7 Różowy 30 A Zawór układu ABS/układ ESP
J8
J9 Zielony 40 A Silnik PZEV/ układ Flex Fue
J10 Różowy 30 A Przekaźnik spryskiwaczy reflektorów/ zawór regulacji precyzyjnej w kolektorze
J11 Różowy 30 A Układ stabilizacji
J12 Różowy 30 A Silnik nawiewu w tylnej strefie/ wentylator chłodnicy silnika
J13 Żółty 60 A Obwód zasilania z akumulatora przy wyłączonym zapłonie (IOD)
J14 Zielony 40 A Ogrzewanie szyby tylnej
J15 Różowy 30 A Nawiew w przedniej strefie
J17 Zielony 40 A Cewka rozrusznik
J18 Niebieski 20 A Zakres przełożeń modułu sterowania układem przeniesienia napędu (PCM)
J19 Żółty 60 A Wentylator chłodnicy
J20 Różowy 30 A Szybka/wolna praca wycieraczek przedniej szyby
J21 Niebieski 20 A Spryskiwacz przedni/tylny
J22 Zapasowy
M1 Niebieski 15 A Dodatkowe światło STOP (CHMSL)/ zasilanie prze- łącznika światła STOP
M2 Żółty 20 A Przekaźnik świateł przyczepy (światła STOP)
M3 Żółty 20 A Przekaźnik blokady osi przedniej/tylnej
M4
M5 Naturalny 25 A Przemiennik mocy — zależ- nie od wyposa- żenia
M6 Żółty 20 A Gniazdo zasilania nr 1/czujnik deszczu
M7 Żółty 20 A Gniazdo zasilania nr 2 (akum./ akces.)
M8 Żółty 20 A Podgrzewane przednie siedzenie
M9 Żółty 20 A Podgrzewane tylne siedzenie — zależnie od wyposażenia
M10 Niebieski 15 A Zasilanie przy wyłączonym zapłonie (IOD) – system rozrywki, satelitarny odbiornik cyfrowy audio (SDARS), DVD, zestaw głośnomówiący, radioodtwarzacz, antena, uniwersalne urządzenie do otwierania drzwi garażowych, lampki w osłonach przeciwsłonecznych
M11 Czerwony 10 A Zasilanie przy wyłączonym zapłonie — układ ogrzewania i klimatyzacji, lampka pod pokrywą silnika
M12 Zielony 30 A Wzmacniacz
M13 Żółty 20 A Zasilanie przy wyłączonym zapłonie (IOD) – węzeł kabiny, moduł sterowania bezprzewodowego, syrena, przełącznik wielofunkcyjny
M14 Żółty 20 A Hak holowniczy (tylko wersja eksportowa)
M15 Żółty 20 A Układ ogrzewania i klimatyzacji, lusterko wsteczne, węzeł kabiny, przełącznik skrzynki rozdzielczej, wielofunkcyjny przełącznik sterujący, układ monitorujący ciśnienie w oponach, moduł świec żarowych – tylko w wersjach eksportowych z silnikiem wysokoprężnym
M16 Czerwony 10 A Moduł poduszek powietrznych
M17 Niebieski 15 A Lewe światło tylne/oświetlenie tablicy rejestracyjnej/ światło postojowe
M18 Niebieski 15 A Prawe światło tylne/ postojowe/ dzienne
M19 25 Amp Natura Moduł automatycznego wyłą- czania (ASD nr 1 i 2)
M20 Niebieski 15 A Węzeł kabiny, oświetlenie wnętrza, zespół przełączników
M21 Żółty 20 A Moduł automatycznego wyłączania (ASD nr 3)
M22 Czerwony 10 A Prawy sygnał dźwiękowy (wysoki/niski)
M23 Czerwony 10 A Lewy sygnał dźwiękowy (wysoki/niski)
M24 25 Amp Natura Wycieraczka szyby tylnej
M25 Żółty 20 A Pompa paliwowa, pompa zasilająca w silniku wysokoprężnym — tylko wersja eksportowa
M26 Czerwony 10 A Przełącznik szyb sterowanych elektrycznie, przełącznik szyby sterowanej elektrycznie po stronie kierowcy
M27 Czerwony 10 A Zasilanie włącznika zapłonu/ moduł bezprzewodowy
M28 Czerwony 10 A Moduł kontrolny układu przeniesienia napędu
M29 Czerwony 10 A Układ przeniesienia napędu
M30 Niebieski 15 A Silnik wycie- raczki przedniej szyby, zasilanie złącza diagnostycznego J1962
M31 Żółty 20 A Światła cofania
M32 Czerwony 10 A Sterownik poduszek powietrznych, TT EUROPE
M33 Czerwony 10 A Sterownik układu przeniesienia napędu
M34 Czerwony 10 A Układ asysty przy parkowaniu, układ ogrzewania i klimatyzacji, spryskiwacze reflektorów, kompas
M35 Czerwony 10 A Podgrzewane lusterka
M36 Żółty 20 A Gniazdo zasilania
M37 Czerwony 10 A Układ ABS, układ ESC, przełącznik świateł STOP, przekaźnik pompy paliwowej
M38 Naturalny 25 A Silniczki blokady/ odblokowania zamków
