Mazda 3 BK / Axela 2003–2008 – bezpieczniki, skrzynki i przekaźniki

Mazda 3 pierwszej generacji, oznaczana jako BK, była produkowana w latach 2003–2008. Na rynku japońskim ten sam model występował pod nazwą Mazda Axela, dlatego w opisach i instrukcjach można spotkać obie nazwy. Ten schemat dotyczy pierwszej generacji Mazdy 3, w tym roczników 2004, 2005, 2006, 2007 i 2008.

W samochodzie znajdują się dwie główne skrzynki bezpieczników: jedna w przedziale pasażerskim, pod schowkiem, oraz druga w komorze silnika po lewej stronie, pod pokrywą ochronną. W zależności od rocznika, wersji silnikowej i wyposażenia niektóre pozycje mogą być puste albo przypisane tylko do wybranych funkcji, takich jak BOSE, szyberdach, podgrzewane siedzenia, spryskiwacze reflektorów, system DSC lub silnik Diesla.

Uwaga przy wyborze schematu: ten opis dotyczy Mazdy 3 BK, czyli pierwszej generacji. Nie należy go mieszać z Mazdą 3 BL 2009–2013 ani Mazdą 3 BM 2014–2019, ponieważ mają inne skrzynki, inne zdjęcia i inną numerację bezpieczników.

Mazda 3 BK, BL czy BM – który schemat wybrać?

Mazda 3 ma kilka generacji, a ich schematy bezpieczników różnią się od siebie. Jeżeli masz samochód z rocznika 2006, właściwy będzie schemat Mazda 3 BK. Jeżeli auto jest z lat 2009–2013, szukaj generacji BL. Dla roczników 2014–2019 właściwy będzie schemat BM.

Najczęściej sprawdzane bezpieczniki Mazda 3 BK / Axela

Poniżej znajdziesz najczęściej szukane obwody: zapalniczkę, gniazdo zasilania, radio, światła, centralny zamek, wycieraczki, spryskiwacze, ABS, klimatyzację, pompę paliwa, dmuchawę, ogrzewanie tylnej szyby i przekaźniki.

Gdzie znajdują się skrzynki bezpieczników?

W Mazdzie 3 BK bezpieczniki i przekaźniki znajdują się głównie w dwóch miejscach: w kabinie pod schowkiem oraz w komorze silnika po lewej stronie. Układ i liczba obsadzonych pozycji zależą od wyposażenia samochodu.

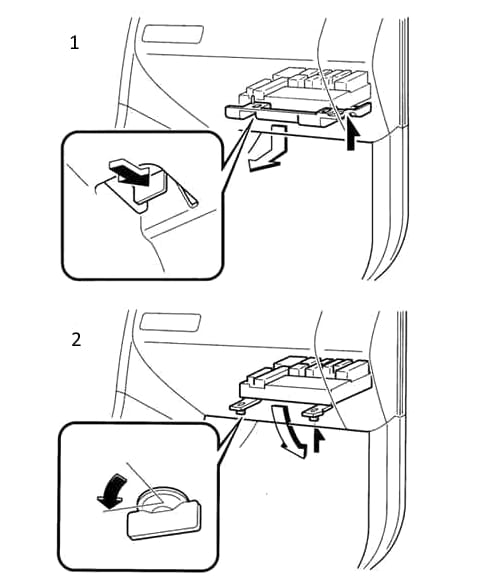

• Skrzynka w kabinie — znajduje się pod schowkiem. Aby uzyskać dostęp, trzeba zdjąć pokrywę ochronną, odkręcić mocowania i opuścić blok.
• Skrzynka w komorze silnika — znajduje się po lewej stronie komory silnika, pod pokrywą ochronną.

Skrzynka bezpieczników w kabinie

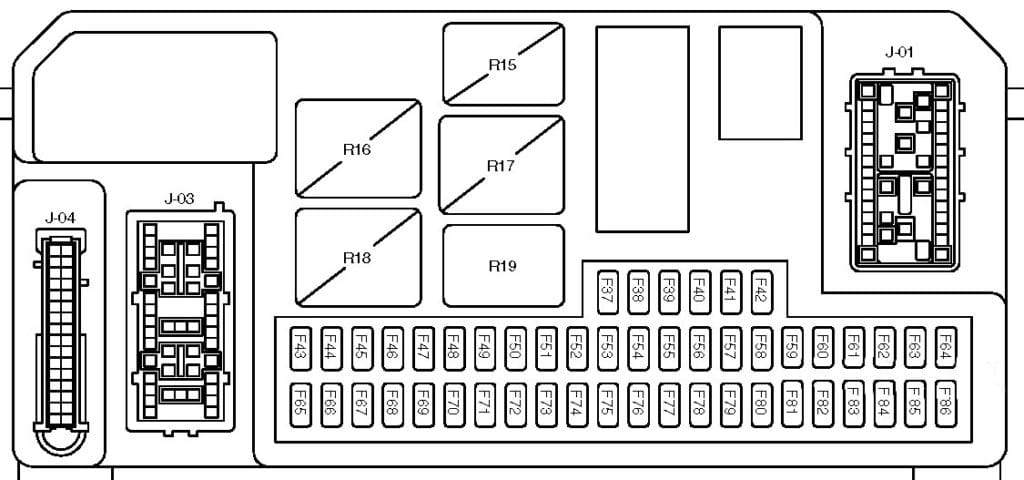

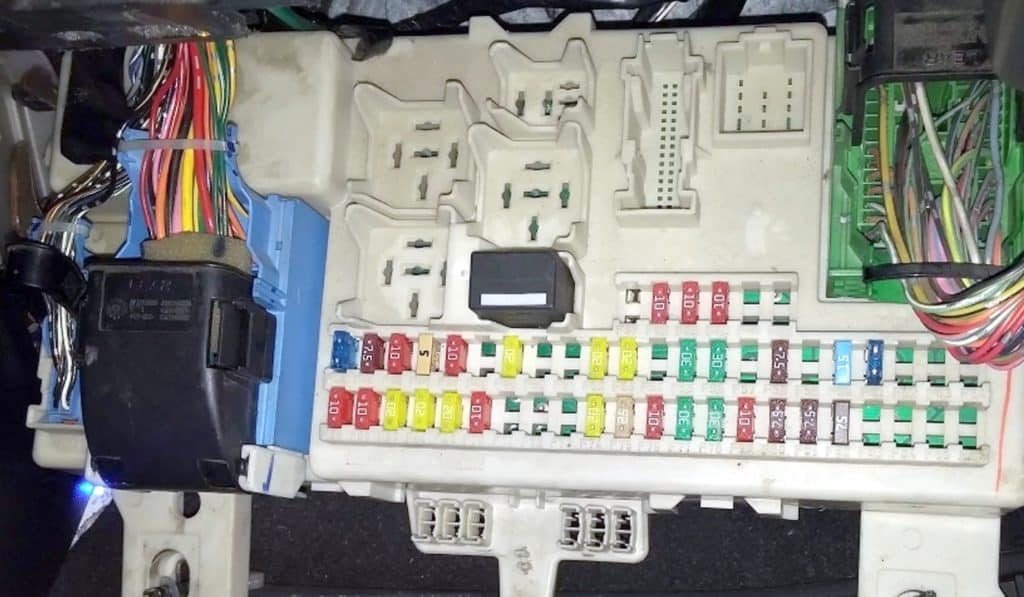

Skrzynka bezpieczników w kabinie znajduje się pod schowkiem. W tym miejscu są m.in. bezpieczniki zapalniczki, radia, centralnego zamka, świateł, lusterek, szyb elektrycznych, wycieraczek, poduszek powietrznych, klimatyzacji i podgrzewanych siedzeń.

Skrzynka bezpieczników w komorze silnika

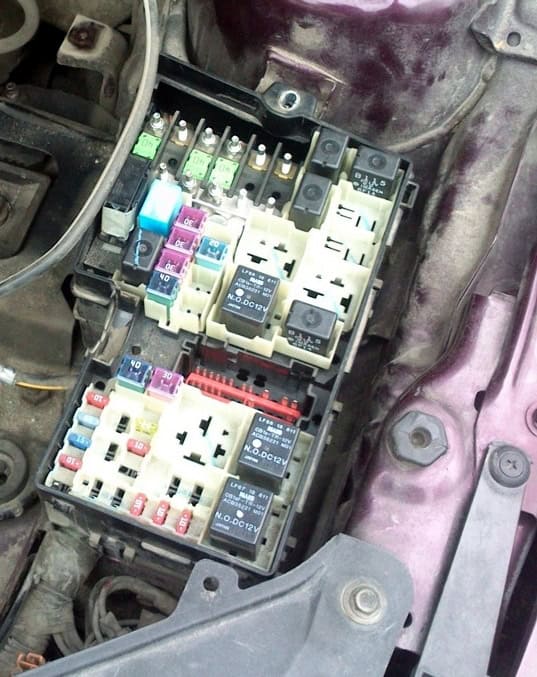

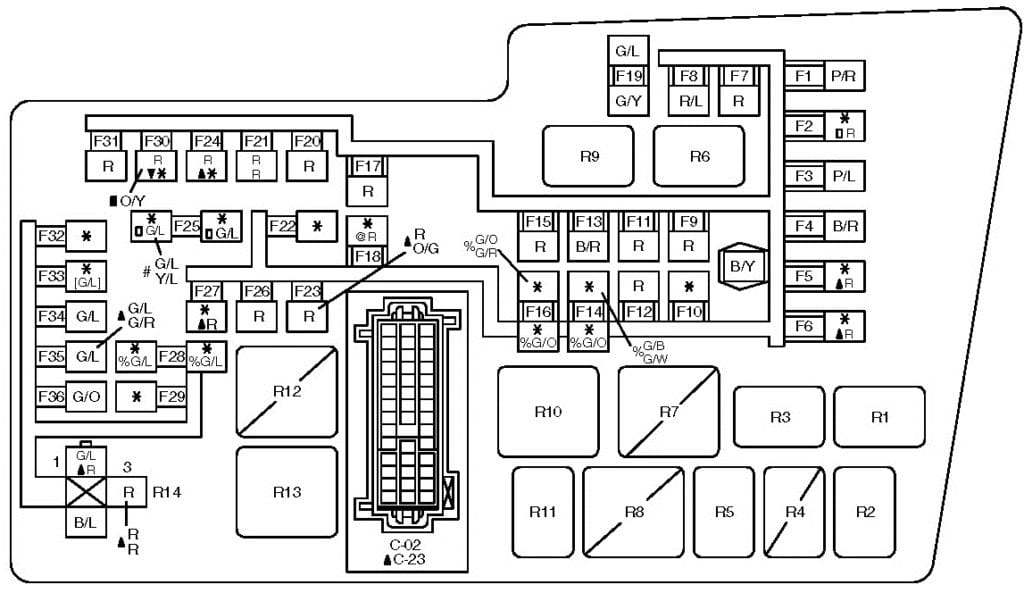

Skrzynka bezpieczników w komorze silnika znajduje się po lewej stronie, pod pokrywą ochronną. Obejmuje główne bezpieczniki zasilania, wentylator chłodnicy, wspomaganie EHPAS, ABS/DSC, rozrusznik, świece żarowe w dieslu, dmuchawę, ogrzewanie tylnej szyby, pompę paliwa, klimatyzację, światła przeciwmgielne i wybrane obwody silnika.

Przekaźniki w komorze silnika

W skrzynce w komorze silnika znajdują się również przekaźniki. Ich obsada może się różnić w zależności od wersji silnikowej, wyposażenia i rynku.

Co sprawdzić przed wymianą?

Przed wymianą bezpiecznika upewnij się, że sprawdzasz właściwą skrzynkę. W Mazdzie 3 BK numeracja w kabinie zaczyna się od F37, a w komorze silnika od F1. Ten sam numer nie oznacza tego samego obwodu w różnych skrzynkach.

Jeżeli nie działa zapalniczka, zacznij od bezpiecznika F43 w kabinie. Jeżeli problem dotyczy dodatkowego gniazda zasilania, sprawdź również F29 w komorze silnika, jeśli taka pozycja jest obsadzona w Twojej wersji. Przy problemach z radiem sprawdź F44, a w autach z BOSE także F18 w komorze silnika.

Przy awarii wycieraczek i spryskiwaczy sprawdź F53 oraz F68 w kabinie. Przy braku ogrzewania tylnej szyby sprawdź F17 w komorze silnika i przekaźnik R3. Jeżeli nie działa klakson, sprawdź F38 w kabinie, F21 pod maską oraz przekaźnik R2.

Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego. Przyczyną może być zwarcie, uszkodzony odbiornik, wilgoć w złączu, przeciążone gniazdo zasilania albo wcześniejsze przeróbki instalacji.
