Mazda 3 BL / Axela 2009–2013 – bezpieczniki, skrzynki i przekaźniki
Mazda 3 drugiej generacji, oznaczana jako BL, była produkowana w latach 2009–2013. Na wybranych rynkach model występował również pod nazwą Mazda Axela. Ten schemat dotyczy Mazdy 3 BL, czyli roczników 2009, 2010, 2011, 2012 i 2013. W zależności od wersji silnikowej, rynku i wyposażenia część pozycji może być pusta albo przypisana tylko do wybranych funkcji, takich jak BOSE, podgrzewane siedzenia, ksenony, spryskiwacze reflektorów, AFS, DSC, EHPAS czy system startu.
W Mazdzie 3 BL znajdują się skrzynki bezpieczników w kabinie oraz w komorze silnika. W komorze silnika mogą występować także dodatkowe bloki przekaźników i bezpieczników, a przy akumulatorze może znajdować się główny bezpiecznik wysokoprądowy.
Uwaga przy wyborze schematu: ten opis dotyczy Mazdy 3 BL, czyli drugiej generacji. Jeżeli masz starszy model, sprawdź Mazda 3 BK / Axela 2003–2008. Jeżeli masz nowszy model, przejdź do schematu Mazda 3 BM / Axela 2014–2019.
Spis treści:
- Mazda 3 BK, BL czy BM — który schemat wybrać?
- Najczęściej sprawdzane bezpieczniki
- Gdzie znajdują się skrzynki bezpieczników?
- Skrzynka bezpieczników w kabinie
- Główna skrzynka bezpieczników w komorze silnika
- Przekaźniki w komorze silnika
- Dodatkowy blok w komorze silnika
- Bezpiecznik przy akumulatorze
- Co sprawdzić przed wymianą?
- Powiązane schematy Mazda 3
- Pytania kierowców
Mazda 3 BK, BL czy BM — który schemat wybrać?
Mazda 3 2012–2013 należy do drugiej generacji BL. Ten sam zakres obejmuje również roczniki 2009, 2010 i 2011. Nie warto robić osobnych, prawie identycznych wpisów dla każdego roku — lepiej potraktować tę stronę jako zbiorczy schemat dla całej generacji.
| Generacja | Lata | Właściwy schemat |
|---|---|---|
| Mazda 3 BK / Axela | 2003–2008 | Mazda 3 BK / Axela 2003–2008 |
| Mazda 3 BL / Axela | 2009–2013 | Ten artykuł dotyczy tej generacji. |
| Mazda 3 BM / Axela | 2014–2019 | Mazda 3 BM / Axela 2014–2019 |
Najczęściej sprawdzane bezpieczniki Mazda 3 BL / Axela
Poniższa tabela pomaga szybko znaleźć najczęściej szukane obwody: zapalniczkę, dodatkowe gniazda zasilania, radio, BOSE, centralny zamek, szyby, wycieraczki, spryskiwacze, światła, pompę paliwa, ABS/DSC, klimatyzację, klakson i ogrzewanie tylnej szyby.
| Funkcja / objaw | Bezpiecznik | Prąd [A] | Lokalizacja |
|---|---|---|---|
| Zapalniczka / przednie gniazdo | 14 | 15 A | Skrzynka w kabinie |
| Dodatkowe gniazdo zasilania | 12 | 15 A | Skrzynka w kabinie |
| Radio / audio | 20 | 7,5 A | Skrzynka w kabinie |
| System BOSE | 1 / 33 | 30 / 25 A | Skrzynka w kabinie, jeśli występuje |
| Centralny zamek | 4 | 25 A | Skrzynka w kabinie |
| Szyby elektryczne | 3 / 30 | 30 / 25 A | Skrzynka w kabinie |
| Fotel elektryczny | 2 | 30 A | Skrzynka w kabinie, jeśli występuje |
| Poduszki powietrzne / SAS | 8 / 31 | 15 / 7,5 A | Kabina / komora silnika |
| Światła awaryjne i kierunkowskazy | 10 | 15 A | Skrzynka w kabinie |
| Zestaw wskaźników | 11 | 15 A | Skrzynka w kabinie |
| Tylna wycieraczka | 13 | 15 A | Skrzynka w kabinie |
| Przednia wycieraczka i spryskiwacz | 32 | 25 A | Skrzynka w kabinie |
| Wentylator nawiewu / ogrzewanie | 16 / 17 | 10 / 40 A | Kabina / komora silnika |
| Lusterka elektryczne | 17 | 10 A | Skrzynka w kabinie |
| Podgrzewane lusterka | 21 | 7,5 A | Skrzynka w kabinie |
| AFS / doświetlanie zakrętów | 22 | 7,5 A | Skrzynka w kabinie, jeśli występuje |
| Sterowanie silnikiem | 24 / 2 / 24 / 36 / 37 / 38 / 39 | 10–40 A | Kabina i komora silnika |
| Światła drogowe | 5 | 20 A | Komora silnika |
| Światła przeciwmgielne | 6 | 15 A | Komora silnika |
| Spryskiwacze reflektorów | 7 | 20 A | Komora silnika, jeśli występują |
| Szyberdach | 8 | 15 A | Komora silnika |
| Wentylator chłodnicy | 1 / 11 / F77 / F78 | 30–40 A | Komora silnika / dodatkowy blok |
| Ogrzewanie tylnej szyby | 19 | 30 A | Komora silnika |
| Klakson | 22 | 15 A | Komora silnika, przekaźnik R9 |
| Światła stopu | 23 | 15 A | Komora silnika |
| Pompa paliwa | 25 | 25 A | Komora silnika, przekaźnik R5 |
| ABS / DSC | 14 / 26 / 30 | 7,5–40 A | Komora silnika |
| Wspomaganie EHPAS | 28 | 80 A | Komora silnika |
| Prawe światło mijania | 32 | 15 A | Komora silnika |
| Lewe światło mijania | 33 | 15 A | Komora silnika |
Gdzie znajdują się skrzynki bezpieczników?
W Mazdzie 3 BL główna skrzynka w kabinie znajduje się z lewej strony deski rozdzielczej, za pokrywą ochronną. W komorze silnika znajdują się trzy bloki bezpieczników i przekaźników: główna skrzynka pod maską, dodatkowy blok oraz bezpiecznik wysokoprądowy przy akumulatorze.
- Skrzynka w kabinie — lewy koniec deski rozdzielczej, za osłoną.
- Główna skrzynka w komorze silnika — po lewej stronie pod maską.
- Dodatkowy blok w komorze silnika — zawiera wybrane przekaźniki i bezpieczniki wentylatora.
- Bezpiecznik przy akumulatorze — główny bezpiecznik wysokoprądowy przy dodatniej klemie.
Skrzynka bezpieczników w kabinie
Skrzynka bezpieczników w kabinie znajduje się z lewej strony deski rozdzielczej, za pokrywą ochronną. W tej skrzynce są m.in. bezpieczniki gniazd zasilania, zapalniczki, radia, BOSE, szyb elektrycznych, zamka drzwi, poduszek powietrznych, lusterka, tylnej wycieraczki i przednich wycieraczek.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 30 | BOSE — system audio Bose, jeśli występuje |
| 2 | 30 | P.SEAT — fotel elektryczny, jeśli występuje |
| 3 | 30 | P.WIND — szyby elektryczne |
| 4 | 25 | D LOCK — silnik zamka drzwi |
| 5 | – | Rezerwa |
| 6 | – | Rezerwa |
| 7 | 15 | ESCL — elektryczna blokada kierownicy |
| 8 | 15 | SAS — system poduszek powietrznych |
| 9 | – | Rezerwa |
| 10 | 15 | HAZARD — światła awaryjne i kierunkowskazy |
| 11 | 15 | METER — zestaw wskaźników / ochrona różnych obwodów |
| 12 | 15 | OUTLET — dodatkowe gniazda zasilania akcesoriów |
| 13 | 15 | R WIPER — tylna wycieraczka |
| 14 | 15 | CIGAR — zapalniczka / przednie gniazdo zasilania |
| 15 | – | Rezerwa |
| 16 | 10 | HEATER — wentylator ogrzewania i wentylacji |
| 17 | 10 | MIRROR — elektryczna regulacja lusterek |
| 18 | 10 | ST SIG — sygnał rozrusznika |
| 19 | – | Rezerwa |
| 20 | 7,5 | AUDIO — system audio |
| 21 | 7,5 | M.DEF — podgrzewane lusterka zewnętrzne |
| 22 | 7,5 | AFS — adaptacyjne doświetlanie zakrętów, jeśli występuje |
| 23 | – | Rezerwa |
| 24 | 20 | ENG — układ sterowania silnikiem |
| 25 | – | Rezerwa |
| 26 | – | Rezerwa |
| 27 | – | Rezerwa |
| 28 | – | Rezerwa |
| 29 | – | Rezerwa |
| 30 | 25 | P.WIND — szyby elektryczne |
| 31 | – | Rezerwa |
| 32 | 25 | F WIPER — wycieraczka i spryskiwacz przedniej szyby |
| 33 | 25 | BOSE 2 — system audio Bose, jeśli występuje |
| 34 | – | Rezerwa |

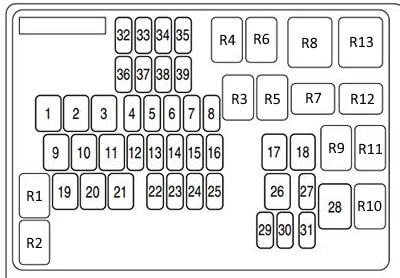

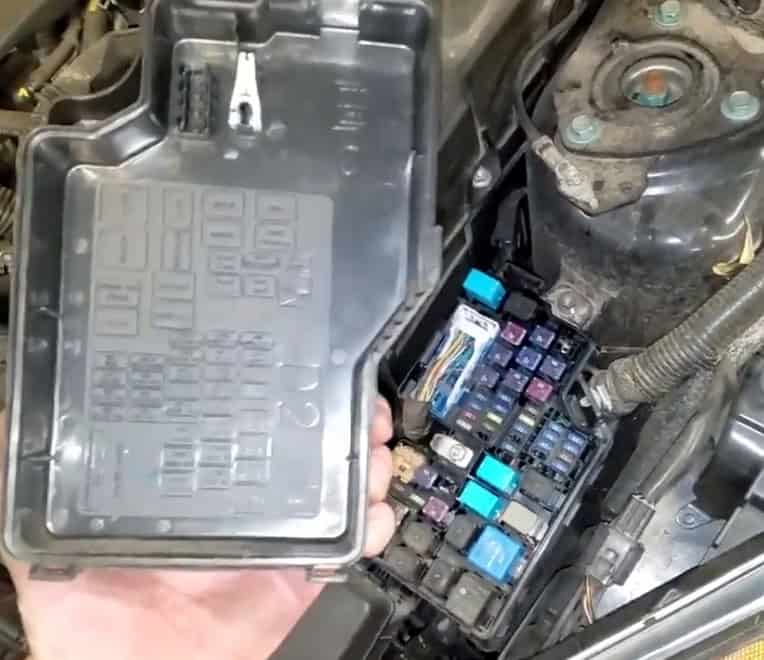

Główna skrzynka bezpieczników w komorze silnika
Główna skrzynka bezpieczników w komorze silnika znajduje się po lewej stronie pod maską. W tym miejscu są m.in. bezpieczniki wentylatorów, sterownika silnika, świateł, klimatyzacji, ABS/DSC, pompy paliwa, EHPAS, świateł mijania, klaksonu i ogrzewania tylnej szyby.
| Numer | Prąd [A] | Opis |
|---|---|---|
| 1 | 40 | FAN 2 — wentylator chłodnicy |
| 2 | 40 | ENG MAIN — sterownik / główny układ sterowania silnikiem |
| 3 | 50 | BTN 1 — ochrona różnych obwodów |
| 4 | 7,5 | A/C MAG — klimatyzacja |
| 5 | 20 | H/L HI — światła drogowe |
| 6 | 15 | FOG — światła przeciwmgielne |
| 7 | 20 | H/L WASH — spryskiwacze reflektorów |
| 8 | 15 | SUNROOF — szyberdach, jeśli występuje |
| 9 | 40 | F.DEF RH — ogrzewanie prawej strony przedniej szyby / układ zależny od wersji |
| 10 | 40 | F.DEF LH — ogrzewanie lewej strony przedniej szyby / układ zależny od wersji |
| 11 | 40 | FAN 1 — wentylator chłodnicy |
| 12 | 15 | ROOM — oświetlenie wnętrza |
| 13 | 15 | TCM / TEM — sterownik skrzyni biegów, jeśli występuje |
| 14 | 20 | DSC — układ ABS / ESP / DSC |
| 15 | – | Ochrona różnych obwodów, zależnie od wersji |
| 16 | – | AT PUMP — pompa skrzyni biegów, zależnie od wersji |
| 17 | 40 | HEATER — klimatyzacja / nagrzewnica / dmuchawa |
| 18 | 30 | INJ — wtryskiwacze / układ sterowania silnikiem |
| 19 | 30 | R.DEF — ogrzewanie tylnej szyby |
| 20 | 40 | IGKEY 2 — główne obwody zapłonu |
| 21 | 40 | IGKEY 1 — główne obwody zapłonu |
| 22 | 15 | HORN — klakson |
| 23 | 15 | STOP — światła stopu |
| 24 | 10 | ENG+B — układ sterowania silnikiem |
| 25 | 25 | FUEL PUMP — układ paliwowy / pompa paliwa |
| 26 | 40 | ABS — układ ABS |
| 27 | – | SEAT WARM — podgrzewane siedzenia, zależnie od wyposażenia |
| 28 | 80 | EHPAS — elektrohydrauliczne wspomaganie kierownicy |
| 29 | – | Rezerwa |
| 30 | 7,5 | ABSIG — ABS |
| 31 | 7,5 | SWS / SRS — poduszki powietrzne |
| 32 | 15 | H/L LO RH — prawe światło mijania |
| 33 | 15 | H/L LO LH — lewe światło mijania |
| 34 | 7,5 | ILLUM — podświetlenie zestawu wskaźników / panelu |
| 35 | 15 | TAIL — światła tylne, postojowe i oświetlenie tablicy rejestracyjnej |
| 36 | 15 | ENG INJ — układ sterowania silnikiem |
| 37 | 15 | ENG BAR — układ sterowania silnikiem |
| 38 | 20 | ENG BAR 2 — układ sterowania silnikiem |
| 39 | 15 | ETV — elektroniczna przepustnica / sterowanie silnikiem |
Przekaźniki w komorze silnika
W głównej skrzynce komory silnika znajdują się również przekaźniki. Ich obsada może zależeć od silnika i wersji wyposażenia.
| Przekaźnik | Funkcja |
|---|---|
| R1 | Przekaźnik wtryskiwaczy paliwa / układu zasilania, zależnie od wersji |
| R2 | Przekaźnik świateł mijania |
| R3 | Główny przekaźnik automatycznej skrzyni biegów albo sterowanie prędkością pompy paliwa, zależnie od silnika |
| R4 | Przekaźnik świateł drogowych |
| R5 | Przekaźnik pompy paliwa |
| R6 | Przekaźnik świateł do jazdy dziennej |
| R7 | Przekaźnik rozrusznika |
| R8 | Przekaźnik dmuchawy |
| R9 | Przekaźnik klaksonu |
| R10 | Przekaźnik TNS / świateł pozycyjnych |
| R11 | Przekaźnik ogrzewania tylnej szyby |
| R12 | Przekaźnik klimatyzacji |
| R13 | Przekaźnik główny |
Dodatkowy blok w komorze silnika
W wybranych wersjach w komorze silnika znajduje się dodatkowy blok z przekaźnikami i bezpiecznikami. Może obejmować m.in. świece żarowe, spryskiwacze reflektorów, tylne światło przeciwmgielne, wentylator intercoolera oraz wentylatory chłodnicy.
| Numer | Opis |
|---|---|
| 1 | Przekaźnik świec żarowych |
| 2 | Przekaźnik spryskiwaczy reflektorów |
| 3 | Przekaźnik tylnego światła przeciwmgielnego |
| 4 | Przekaźnik wentylatora intercoolera turbosprężarki |
| F77 | 30 A — wentylator chłodnicy |
| F78 | 30 A — wentylator chłodnicy |
Bezpiecznik przy akumulatorze
Przy dodatniej klemie akumulatora może znajdować się główny bezpiecznik wysokoprądowy. W wielu wersjach jest to bezpiecznik 100 A, zabezpieczający obwód generatora / alternatora. Tego typu bezpieczników nie należy wymieniać bez wcześniejszego sprawdzenia przyczyny awarii.
Co sprawdzić przed wymianą?
W Mazdzie 3 BL występuje kilka bloków bezpieczników, dlatego najpierw ustal lokalizację skrzynki, a dopiero potem numer bezpiecznika. Numer 14 w kabinie oznacza zapalniczkę, ale numer 14 w komorze silnika dotyczy układu DSC. To częsty powód pomyłek przy diagnozie.
Jeżeli nie działa zapalniczka lub przednie gniazdo zasilania, sprawdź bezpiecznik 14 w skrzynce kabinowej. Jeżeli problem dotyczy dodatkowych gniazd, sprawdź bezpiecznik 12. Przy problemach z radiem sprawdź bezpiecznik 20, a w wersjach z BOSE również pozycje 1 i 33.
Przy problemach z pompą paliwa, światłami mijania, klaksonem, ogrzewaniem tylnej szyby, wentylatorami chłodnicy, ABS/DSC albo wspomaganiem kierownicy przejdź do skrzynki w komorze silnika. Wersje z silnikiem Diesla mogą mieć dodatkowe przekaźniki i bezpieczniki dla świec żarowych oraz podgrzewania paliwa.
Bezpiecznik wymieniaj zawsze na taki sam amperaż. Jeżeli nowy bezpiecznik przepala się ponownie, nie zakładaj mocniejszego. Przyczyną może być zwarcie, uszkodzony odbiornik, wilgoć w złączu, przeciążone gniazdo zasilania albo wcześniejsze przeróbki instalacji.
Powiązane schematy Mazda 3
Jeżeli masz inną generację Mazdy 3, wybierz właściwy schemat. Roczniki 2012–2013 należą do generacji BL, ale starsze i nowsze modele mają już inne skrzynki bezpieczników.
- Mazda 3 BK / Axela 2003–2008 — bezpieczniki i przekaźniki
- Mazda 3 BM / Axela 2014–2019 — bezpieczniki i przekaźniki
- Pozostałe schematy Mazda
Pytania kierowców
Czy Mazda 3 2012–2013 to generacja BL?
Tak. Mazda 3 z roczników 2012 i 2013 należy do drugiej generacji BL. Ten sam schemat obejmuje również wiele wersji z lat 2009–2011.
Czy Mazda Axela ma ten sam schemat?
Mazda Axela to nazwa używana na wybranych rynkach dla Mazdy 3. W wielu przypadkach układ jest podobny, ale zawsze warto porównać opis z pokrywą skrzynki w konkretnym samochodzie.
Gdzie jest skrzynka bezpieczników w kabinie?
Skrzynka w kabinie znajduje się z lewej strony deski rozdzielczej, za pokrywą ochronną.
Gdzie jest skrzynka bezpieczników w komorze silnika?
Główna skrzynka znajduje się po lewej stronie pod maską. W wybranych wersjach obok niej znajduje się także dodatkowy blok przekaźników i bezpieczników.
Gdzie jest bezpiecznik zapalniczki w Mazdzie 3 BL?
Zapalniczka / przednie gniazdo zasilania jest zabezpieczone bezpiecznikiem 14 15 A w skrzynce bezpieczników w kabinie.
Gdzie jest bezpiecznik dodatkowego gniazda zasilania?
Dodatkowe gniazda zasilania akcesoriów są zabezpieczone bezpiecznikiem 12 15 A w skrzynce w kabinie.
Nie działa radio. Co sprawdzić?
Sprawdź bezpiecznik 20 7,5 A w kabinie. Jeżeli auto ma system BOSE, sprawdź również bezpieczniki 1 30 A i 33 25 A w skrzynce kabinowej.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest zabezpieczona bezpiecznikiem 25 25 A w głównej skrzynce w komorze silnika. Powiązany może być także przekaźnik R5.
Nie działa klakson. Który bezpiecznik?
Klakson jest zabezpieczony bezpiecznikiem 22 15 A w komorze silnika. W tej samej skrzynce znajduje się również przekaźnik klaksonu R9.
Nie działają wycieraczki przednie. Co sprawdzić?
Sprawdź bezpiecznik 32 25 A w skrzynce w kabinie. Odpowiada za wycieraczkę i spryskiwacz przedniej szyby.
Gdzie jest bezpiecznik tylnej wycieraczki?
Tylna wycieraczka jest zabezpieczona bezpiecznikiem 13 15 A w skrzynce w kabinie.
Gdzie są bezpieczniki świateł mijania?
Prawe światło mijania jest zabezpieczone bezpiecznikiem 32 15 A, a lewe światło mijania bezpiecznikiem 33 15 A w głównej skrzynce w komorze silnika.
Nie działa ogrzewanie tylnej szyby. Co sprawdzić?
Sprawdź bezpiecznik 19 30 A w komorze silnika oraz przekaźnik R11.
Nie działa dmuchawa nawiewu. Który bezpiecznik?
Sprawdź bezpiecznik 16 10 A w kabinie oraz bezpiecznik 17 40 A w komorze silnika.
Czy osobne wpisy Mazda 3 2009, 2010 i 2011 są potrzebne?
Jeżeli opisują ten sam układ generacji BL, lepiej potraktować je jako duble i przekierować na zbiorczy artykuł Mazda 3 BL / Axela 2009–2013.
