Opel Adam z 2015 roku ma dwa zespoły zabezpieczeń: skrzynkę w przedniej lewej części komory silnika, złożoną z grup 36 i 11 numerowanych miejsc, oraz 40-pozycyjny panel we wnętrzu. Funkcje wybranych gniazd zależą od silnika, klimatyzacji, elektrycznego dachu i wyposażenia.
Skrzynka bezpieczników w komorze silnika – pozycje 1-36
Podnieś maskę, znajdź czarną obudowę z przodu po lewej stronie. Wyłącz zapłon, odepnij zatrzaski, odchyl wieko do oporu i wyjmij pionowo. Pod osłoną znajdują się obwody sterowania silnikiem, reflektorów, pompy paliwa i ABS.

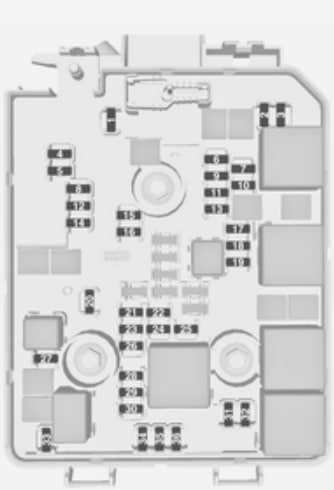

Oryginalny schemat w dużym powiększeniu: Zobacz schemat producenta w instrukcji Opel Adam 2015 (PDF, strona 172). Oryginał można powiększyć bez utraty czytelności małej miniatury.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolne miejsce – brak przypisanego obwodu. |
| 2 | – | Przełącznik lusterek zewnętrznych |
| 3 | – | Moduł sterujący nadwozia |
| 4 | – | Składane okno dachowe, moduł sterujący zawieszenia |
| 5 | – | Układ ABS |
| 6 | – | Lewe światło do jazdy dziennej |
| 7 | – | Wolne miejsce – brak przypisanego obwodu. |
| 8 | – | Moduł sterujący nadwozia |
| 9 | – | Czujnik napięcia akumulatora |
| 10 | – | Poziomowanie reflektorów, TPMS, składane okno dachowe |
| 11 | – | Wycieraczka tylna |
| 12 | – | Usuwanie zaparowania szyb |
| 13 | – | Prawe światło do jazdy dziennej |
| 14 | – | Usuwanie zaparowania lusterek |
| 15 | – | Wolne miejsce – brak przypisanego obwodu. |
| 16 | – | Moduł sterujący zawieszenia, Instalacja LPG |
| 17 | – | Lusterko wewnętrzne |
| 18 | – | Moduł sterujący silnika |
| 19 | – | Pompa paliwa |
| 20 | – | Wolne miejsce – brak przypisanego obwodu. |
| 21 | – | Cewka wtrysku |
| 22 | – | Wolne miejsce – brak przypisanego obwodu. |
| 23 | – | Układ wtryskowy |
| 24 | – | Układ spryskiwaczy |
| 25 | – | Układ oświetlenia |
| 26 | – | Moduł sterujący silnika |
| 27 | – | Wolne miejsce – brak przypisanego obwodu. |
| 28 | – | Moduł sterujący silnika |
| 29 | – | Moduł sterujący silnika |
| 30 | – | Wolne miejsce – brak przypisanego obwodu. |
| 31 | – | Lewy reflektor |
| 32 | – | Prawy reflektor |
| 33 | – | Moduł sterujący silnika |
| 34 | – | Sygnał dźwiękowy |
| 35 | – | Sprzęgło |
| 36 | – | Wolne miejsce – brak przypisanego obwodu. |
Skrzynka w komorze silnika – bezpieczniki dużej mocy 1-11
Drugi zestaw numerowany 1-11 obejmuje zabezpieczenia ABS, rozrusznika, wycieraczek i nawiewu. Nie należy mylić tych pozycji z poprzednim rzędem 1-36: to odrębne grupy tej samej skrzynki.

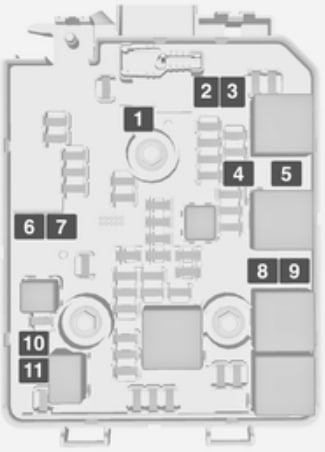

Oryginalny schemat w dużym powiększeniu: Zobacz schemat producenta w instrukcji Opel Adam 2015 (PDF, strona 173). Oryginał można powiększyć bez utraty czytelności małej miniatury.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Pompa ABS |
| 2 | – | Wycieraczka przednia |
| 3 | – | Dmuchawa |
| 4 | – | Deska rozdzielcza |
| 5 | – | Wolne miejsce – brak przypisanego obwodu. |
| 6 | – | Wolne miejsce – brak przypisanego obwodu. |
| 7 | – | Elektryczna pompa próżniowa |
| 8 | – | Niska prędkość wentylatora chłodnicy |
| 9 | – | Wysoka prędkość wentylatora chłodnicy |
| 10 | – | Wentylator chłodnicy elektryczna pompa próżniowa |
| 11 | – | Rozrusznik |
Skrzynka bezpieczników w kabinie – 40 miejsc
W samochodach LHD skrzynka jest za włącznikiem świateł z lewej strony deski. Chwyć uchwyt, delikatnie pociągnij i opuść cały element, odsłaniając panel. W samochodach RHD dostęp jest za osłoną schowka pasażera.

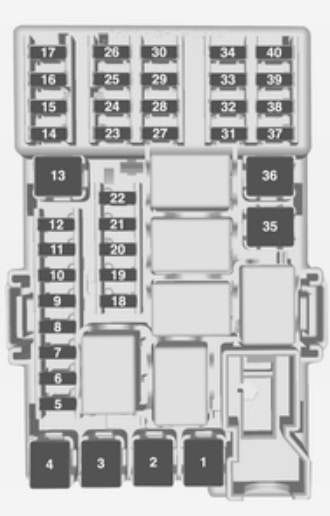

Oryginalny schemat w dużym powiększeniu: Zobacz schemat producenta w instrukcji Opel Adam 2015 (PDF, strona 174). Oryginał można powiększyć bez utraty czytelności małej miniatury.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolne miejsce – brak przypisanego obwodu. |
| 2 | – | Wolne miejsce – brak przypisanego obwodu. |
| 3 | 30 | Szyby otwierane elektrycznie |
| 4 | 30 | Transformator napięcia |
| 5 | 20 | Moduł sterujący nadwozia 1 |
| 6 | 20 | Moduł sterujący nadwozia 2 |
| 7 | 30 | Moduł sterujący nadwozia 3 |
| 8 | 30 | Moduł sterujący nadwozia 4 |
| 9 | 25 | Moduł sterujący nadwozia 5 |
| 10 | 20 | Moduł sterujący nadwozia 6 |
| 11 | 20 | Moduł sterujący nadwozia 7 |
| 12 | 30 | Moduł sterujący nadwozia 8 |
| 13 | – | Wolne miejsce – brak przypisanego obwodu. |
| 14 | 10 | Klapa tylna |
| 15 | 10 | Złącze diagnostyczne |
| 16 | 15 | Przyłącze łącza danych |
| 17 | 2 | Zapłon |
| 18 | – | Klimatyzacja |
| 19 | 10 | Wzmacniacz audio |
| 20 | – | Układ ułatwiający parkowanie |
| 21 | 7,5 | Przełącznik hamulca |
| 22 | 15 | System audio |
| 23 | – | Wyświetlacz |
| 24 | – | Wolne miejsce – brak przypisanego obwodu. |
| 25 | – | Wolne miejsce – brak przypisanego obwodu. |
| 26 | 10 | Deska rozdzielcza |
| 27 | – | Ogrzewanie fotela kierowcy |
| 28 | – | Wolne miejsce – brak przypisanego obwodu. |
| 29 | – | Wolne miejsce – brak przypisanego obwodu. |
| 30 | 15 | Deska rozdzielcza |
| 31 | – | Sygnał dźwiękowy |
| 32 | – | Ogrzewanie fotela pasażera |
| 33 | – | Podgrzewane koło kierownicy |
| 34 | – | Wolne miejsce – brak przypisanego obwodu. |
| 35 | – | Wolne miejsce – brak przypisanego obwodu. |
| 36 | – | Wolne miejsce – brak przypisanego obwodu. |
| 37 | 20 | Wycieraczka tylna |
| 38 | 20 | Zapalniczka |
| 39 | – | Wolne miejsce – brak przypisanego obwodu. |
| 40 | – | Wolne miejsce – brak przypisanego obwodu. |
Uwaga dotycząca amperażu: znak „-” oznacza, że dostępny wykaz producenta nie określa prądu znamionowego danej pozycji. Odczytaj wartość bezpośrednio z bezpiecznika i dokumentacji odpowiedniego rocznika, silnika oraz wyposażenia. Nie montuj mocniejszej wkładki tylko dlatego, że pasuje do gniazda.
Praktyczna diagnostyka
Nie działa zapalniczka lub gniazdo 12 V
W panelu kabinowym sprawdź pozycję 38 – 20 A, a następnie styki gniazda. Nie wkładaj kolejnej wkładki bez usunięcia ewentualnego zwarcia.
Nie działają szyby elektryczne
Kontrolę zacznij od pozycji 3 w kabinie. Sprawdź także złącza drzwi i przewody w gumowej przelotce.
Nie kręci rozrusznik
W skrzynce pod maską sprawdź grupę 1-11 i pozycję 11. Weryfikuj również zasilanie stacyjki, akumulator i połączenie masowe.
Źródła techniczne
Opel / Vauxhall Adam, fabryczna instrukcja obsługi (rocznik 2015), dział „Vehicle care”. Oficjalny plik: instrukcja Opel Adam.
