Opel Antara z lat 2006-2010 ma dwa podstawowe zespoły bezpieczników – w kabinie, przy tunelu środkowym od strony pasażera, oraz w komorze silnika obok zbiornika wyrównawczego płynu chłodzącego. W zależności od rynku i wersji wyposażenia obsada części pozycji może być inna. Poniżej zamieszczono komplet 39 pozycji kabinowych i 38 pozycji pod maską zgodny z wykazem producenta dla Antary z tego okresu, łącznie z miejscami wolnymi i czterema zapasowymi wkładkami.
Gdzie jest skrzynka bezpieczników w kabinie?
W samochodach z kierownicą po lewej stronie panel znajduje się po lewej stronie wnęki na nogi przedniego pasażera, przy tunelu środkowym. Zaparkuj samochód, wyłącz zapłon i wszystkie odbiorniki, przesuń fotel pasażera dla wygodnego dostępu, a następnie odszukaj w bocznej osłonie zatrzask pokrywy. Zwolnij go i zdejmij pokrywę. Podczas montażu upewnij się, że zaczep jest zamknięty. Nie należy mylić tej osłony ze schowkiem po stronie kierowcy.
Wersje z kierownicą po prawej stronie mogą mieć inne rozmieszczenie elementów wykończenia. Przed wyjęciem wkładki sprawdź numer na fabrycznym rysunku lub pokrywie skrzynki.

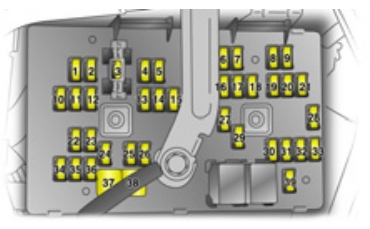

Schemat skrzynki kabinowej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 20 | Gniazdo akcesoriów |
| 2 | 20 | Ogrzewanie siedzenia |
| 3 | 15 | Audio |
| 4 | 10 | Instalacja przyczepy |
| 5 | 10 | Lampa postojowa (prawa strona) |
| 6 | 10 | Klimatyzacja |
| 7 | 10 | Wspomaganie kierownicy |
| 8 | 10 | Moduł sterujący nadwozia |
| 9 | 10 | Alarm antywłamaniowy |
| 10 | 20 | Centralny zamek drzwi |
| 11 | 15 | Kierunkowskaz (prawa strona) |
| 12 | 15 | Kierunkowskaz (lewa strona) |
| 13 | 15 | Światła hamowania STOP |
| 14 | 15 | Spryskiwacz reflektorów |
| 15 | 10 | Zespół tylnych lamp |
| 16 | 15 | Klimatyzacja |
| 17 | 20 | Moduł sterujący nadwozia |
| 18 | 15 | Moduł sterujący nadwozia |
| 19 | 2 | Stacyjka |
| 20 | 10 | Tylne światło przeciwmgielne |
| 21 | 10 | Poduszka powietrzna |
| 22 | 15 | Zamek drzwi przednich |
| 23 | 20 | Gniazdo akcesoriów |
| 24 | 15 | Moduł sterujący skrzyni biegów |
| 25 | 15 | Silnik |
| 26 | 10 | Moduł sterujący nadwozia |
| 27 | – | Wolna pozycja – brak przypisanego obwodu. |
| 28 | 10 | Spryskiwacz przedniej szyby (nie silnik wycieraczek) |
| 29 | 15 | Ogrzewanie lusterka zewnętrznego |
| 30 | 10 | Zestaw wskaźników |
| 31 | 10 | Zapłon |
| 32 | 10 | Poduszka powietrzna |
| 33 | 2 | Sterowanie na kierownicy |
| 34 | 10 | Składane lusterka |
| 35 | – | Wolna pozycja – brak przypisanego obwodu. |
| 36 | 20 | Zapalniczka |
| 37 | 20 | Elektryczne okno pasażera |
| 38 | 20 | Elektryczne okno kierowcy |
| 39 | 10 | Automatyczna skrzynia |
Gdzie jest skrzynka bezpieczników pod maską?
Druga skrzynka znajduje się w komorze silnika obok zbiornika wyrównawczego płynu chłodzącego. Przy wyłączonym silniku podnieś maskę, znajdź prostokątną pokrywę skrzynki przy zbiorniku, odblokuj zatrzask i unieś pokrywę. Plastikowy chwytak do bezpieczników i wkładki zapasowe mogą znajdować się wewnątrz. Nie wykonuj prac przy obracającym się wentylatorze chłodnicy i nie dotykaj gorących przewodów.

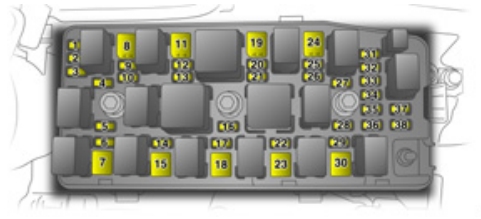

Schemat skrzynki w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 | Silnik 1 |
| 2 | 15 | Silnik 2 |
| 3 | 20 | Moduł sterujący silnika |
| 4 | 15 | Silnik 3 |
| 5 | 10 | Klimatyzacja |
| 6 | 10 | Główny |
| 7 | 20 | Rozrusznik |
| 8 | 30 | Wentylator chłodzący |
| 9 | 15 | Pompa paliwowa |
| 10 | 15 | Napęd na wszystkie koła (AWD) |
| 11 | 30 | Pomocniczy wentylator chłodzący |
| 12 | 15 | Światła hamowania STOP |
| 13 | 20 | Ogrzewanie siedzenia |
| 14 | 20 | Moduł ABS |
| 15 | 40 | Moduł ABS |
| 16 | 15 | Sygnał dźwiękowy (klakson) |
| 17 | 25 | Wycieraczki przedniej szyby |
| 18 | 40 | Obwód pracy silnika (RUN) |
| 19 | 40 | Akcesoria / zapłon |
| 20 | 20 | Okno dachowe |
| 21 | 15 | System antywłamaniowy |
| 22 | 30 | Elektryczne siedzenie |
| 23 | 60 | Zasilanie akumulatorowe |
| 24 | 30 | Ogrzewanie tylnej szyby |
| 25 | 15 | Światła mijania (lewa strona) |
| 26 | 15 | Światła mijania (prawa strona) |
| 27 | 10 | Lampa postojowa (lewa strona) |
| 28 | 15 | Przednie światła przeciwmgielne |
| 29 | 15 | Światła drogowe |
| 30 | 20 | Wycieraczka tylnej szyby |
| 31 | – | Wolna pozycja – brak przypisanego obwodu. |
| 32 | 20 | Spryskiwacz reflektorów |
| 33 | 15 | Moduł sterujący skrzyni biegów |
| 34 | 10 | Lampa przyczepy / postojowa (lewa strona) |
| 35 | 25 | Zapasowy bezpiecznik – niezasilane miejsce zapasowe. |
| 36 | 20 | Zapasowy bezpiecznik – niezasilane miejsce zapasowe. |
| 37 | 15 | Zapasowy bezpiecznik – niezasilane miejsce zapasowe. |
| 38 | 10 | Zapasowy bezpiecznik – niezasilane miejsce zapasowe. |
Które bezpieczniki najczęściej sprawdza się w Antarze?
Nie działa zapalniczka lub gniazdo 12 V
W panelu kabinowym za zapalniczkę odpowiada pozycja 36 (20 A), a gniazda akcesoriów są chronione m.in. przez pozycje 1 oraz 23 (po 20 A). Zanim wymienisz wkładkę, wyjmij wtyczki ładowarek i sprawdź, czy w gnieździe nie ma metalowego elementu powodującego zwarcie.
Nie działają wycieraczki lub spryskiwacz
To dwa różne obwody: w skrzynce pod maską pozycja 17 (25 A) zabezpiecza wycieraczki przedniej szyby, natomiast w kabinie pozycja 28 (10 A) należy do spryskiwacza przedniej szyby. Tylna wycieraczka znajduje się w wykazie komory silnika jako pozycja 30 (20 A). Jeśli spryskiwacz działa, a pióra stoją w miejscu, nie wymieniaj bez sprawdzenia bezpiecznika pompki.
Nie słychać klaksonu
W skrzynce pod maską pozycja 16 (15 A) chroni sygnał dźwiękowy. Po sprawdzeniu bezpiecznika oceń stan złączy sygnału i sterowania.
Wentylator chłodnicy się nie uruchamia
W tej generacji pozycje 8 i 11, obie po 30 A, są związane z chłodzeniem silnika. Jeśli temperatura rośnie ponad normę, zatrzymaj się bezpiecznie i wyłącz silnik. Nie wkładaj większej wkładki i nie zwieraj pinów przekaźnika.
Silnik nie uruchamia się
Bezpiecznik 7 (20 A) w komorze silnika opisano jako rozrusznik, a pozycję 9 (15 A) jako pompę paliwa. Nie każde „kręci, ale nie zapala” oznacza przepaloną wkładkę pompy.
Dlaczego nie można używać tabeli z Antary 2011?
Opel Antara z 2011 roku ma inny sposób identyfikacji zabezpieczeń: wiele pozycji ma kody literowe, takie jak CIGAR, FRT WPR i APO JACK, zamiast numerów z wcześniejszego wykazu. Ta różnica jest istotna przy wyszukiwaniu bezpiecznika na podstawie zdjęcia skrzynki. Nie należy przenosić numeracji 2006-2010 na nowsze samochody.
Źródła
Opel / Vauxhall Antara, oryginalna instrukcja obsługi, wydanie anglojęzyczne 2009, rozdział „Self-help, vehicle care – Electrical system”, strony drukowane 181-184. Oznaczenia i amperaż bezpieczników zestawiono z tabelami producenta. Dokładny wariant instalacji zależy od roku modelowego, rynku i wyposażenia.
