Opel Antara (2011) ma dwa główne bloki bezpieczników: w komorze silnika obok zbiornika płynu chłodzącego oraz w kabinie przy bocznej osłonie konsoli. W odróżnieniu od wielu samochodów bezpieczniki są opisywane literowymi kodami na pokrywach. W przypadku długich nazw pełny kod umieściłem także w kolumnie opisowej.

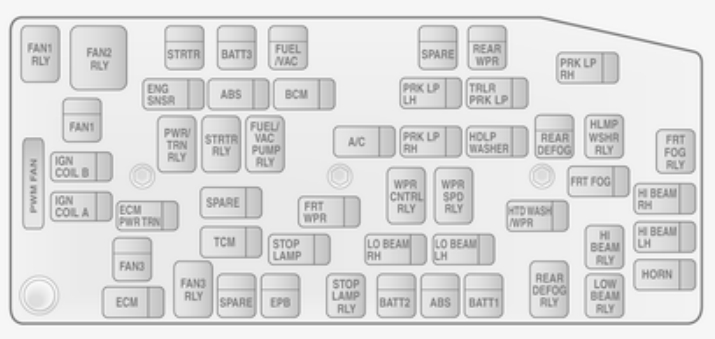

Skrzynka bezpieczników w komorze silnika
Podnieś maskę i odszukaj skrzynkę obok zbiornika wyrównawczego płynu chłodzącego. Wyłącz zapłon, zwolnij zatrzask i unieś pokrywę. W tym bloku znajdują się zabezpieczenia silnika, ABS, rozrusznika, reflektorów i chłodzenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| ABS | – | Układ ABS |
| A/C | – | Układ ogrzewania, wentylacji i klima- tyzacji |
| BATT1 | – | Skrzynka bezpieczników w desce rozdzielczej |
| BATT2 | – | Skrzynka bezpieczników w desce rozdzielczej |
| BATT3 | – | Skrzynka bezpieczników w desce rozdzielczej |
| BCM | – | Moduł elektroniczny nadwozia |
| ECM | – | Moduł sterujący silnika |
| ECM PWR TRN | – | Moduł sterujący silnika, układ napędowy |
| ENG SNSR | – | Czujniki silnika |
| EPB | – | Hamulec postojowy sterowany elektrycznie |
| FAN1 | – | Wentylator chłodnicy |
| FAN3 | – | Wentylator chłodnicy |
| FRT FOG | – | Przednie światła przeciwmgielne |
| FRT WPR | – | Wycieraczka przednia |
| FUEL/VAC | – | Pompa paliwa, pompa próżniowa |
| HDLP WASHER | – | Zmywacz reflektora |
| HI BEAM LH | – | Światło drogowe (lewe) |
| HI BEAM RH | – | Światło drogowe (prawe) |
| HORN | – | Sygnał dźwiękowy |
| HTD WASH/MIR | – | Podgrzewany płyn spryskiwaczy, podgrzewane lusterka zewnętrzne |
| IGN COIL A | – | Cewka zapłonowa |
| IGN COIL B | – | Cewka zapłonowa |
| LO BEAM LH | – | Światło mijania (lewe) |
| LO BEAM RH | – | Światło mijania (prawe) |
| PRK LP LH | – | Światło pozycyjne (lewe) |
| PRK LP RH | – | Światło pozycyjne (prawe) |
| PWM FAN | – | Dmuchawa z modulowaną szerokością impulsu |
| REAR DEFOG | – | Ogrzewanie tylnej szyby |
| REAR WPR | – | Wycieraczka tylna |
| SPARE | – | Wolne miejsce – brak przypisanego obwodu. |
| DTOP LAMP | – | Światła hamowania |
| STRTR | – | Rozrusznik |
| TCM | – | Moduł sterujący skrzyni biegów |
| TRLP PRL LP | – | Światła postojowe przyczepy |
Skrzynka bezpieczników we wnętrzu
W samochodzie europejskim z kierownicą po lewej stronie skrzynka znajduje się z lewej strony wnęki na nogi pasażera, obok tunelu środkowego. Zwolnij zatrzask bocznej osłony i zdejmij pokrywę. W wersji RHD panel jest po lewej stronie wnęki kierowcy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| AMP | – | Wzmacniacz |
| APO | – | Pełne oznaczenie na obudowie: APO JACK (CONSOLE). Gniazdo zasilania (środkowa konsola) |
| APO | – | Pełne oznaczenie na obudowie: APO JACK (REAR CARGO). Gniazdo zasilania (w przestrzeni bagażowej) |
| AWD/VENT | – | Napęd na wszystkie koła, wentylacja |
| BCM (CTSY) | – | Oświetlenie wnętrza |
| BCM (DIMMER) | – | Podświetlenie wskaźników |
| BCM | – | Pełne oznaczenie na obudowie: BCM (INT LIGHT TRLR FOG). Oświetlenie wnętrza, światło przeciwmgielne przyczepy |
| BCM | – | Pełne oznaczenie na obudowie: BCM (PRK/TRN). Światła postojowe, kierunkowskazy |
| BCM (STOP) | – | Światła hamowania |
| BCM | – | Pełne oznaczenie na obudowie: BCM (TRN SIG). Kierunkowskazy |
| BCM (VBATT) | – | Komunikat dotyczący napięcia baterii |
| CIGAR | – | Zapalniczka |
| CIM | – | Integracyjny moduł komunikacyjny |
| CLSTR | – | Zestaw wskaźników |
| DRL | – | Światła do jazdy dziennej |
| DR/LCK | – | Zamek drzwi kierowcy |
| DRVR | – | Pełne oznaczenie na obudowie: DRVR PWR SEAT. Elektrycznie sterowany fotel kierowcy |
| DRV/PWR WNDW | – | Elektrycznie sterowane okno kierowcy |
| F/DOOR LOCK | – | Klapka wlewu paliwa |
| FRT WSR | – | Spryskiwacz przedni |
| FSCM | – | Układ paliwowy |
| FSCM/VENT | – | Układ paliwowy, elektromagnetyczny zawór odpowietrzający |
| HEATING | – | Pełne oznaczenie na obudowie: HEATING MAT SW. Przełącznik maty grzewczej |
| HTD SEAT PWR | – | Ogrzewanie fotela |
| HVAC BLWR | – | Układ ogrzewania, wentylacji i klimatyzacji, dmuchawa klimatyzacji |
| IPC | – | Zestaw wskaźników w desce rozdzielczej |
| ISRVM/RCM | – | Lusterko wewnętrzne, zdalny moduł kompasu |
| KEY CAPTURE | – | Odbiornik kluczyka |
| L/GATE | – | Klapa tylna |
| LOGISTIC | – | Pełne oznaczenie na obudowie: LOGISTIC MODE. Tryb logistyczny |
| OSRVM | – | Lusterka zewnętrzne |
| PASS | – | Pełne oznaczenie na obudowie: PASS PWR WNDW. Elektrycznie sterowane okno pasażera |
| PWR DIODE | – | Dioda zasilania |
| PWR MODING | – | Tryby zasilania |
| RADIO | – | Radioodtwarzacz |
| RR FOG | – | Ogrzewanie tylnej szyby |
| RUN 2 | – | Akumulator rozruchowy, Kluczyk w stacyjce/Jazda |
| RUN/CRNK | – | Jazda/Rozruch |
| SDM (BATT) | – | Moduł diagnostyczny systemów bezpieczeństwa (akumulator) |
| SDM (IGN 1) | – | Moduł diagnostyczny systemów bezpieczeństwa (zapłon) |
| SPARE | – | Wolne miejsce – brak przypisanego obwodu. |
| S/ROOF | – | Okno dachowe |
| S/ROOF BATT | – | Akumulator okna otwieranego |
| SSPS | – | Wspomaganie układu kierowniczego |
| STR/WHL SW | – | Kierownica |
| TRLR | – | Przyczepa |
| TRLR BATT | – | Akumulator przyczepy |
| XBCM | – | Dodatkowy moduł elektroniczny nadwozia |
| XM/HVAC/DLC | – | Radioodbiornik satelitarny XM, układ ogrzewania, wentylacji i klima- tyzacji, przyłącze łącza danych |
Uwaga dotycząca amperażu: znak „-” oznacza, że dostępny wykaz producenta nie określa prądu znamionowego danej pozycji. Odczytaj wartość bezpośrednio z bezpiecznika i dokumentacji odpowiedniego rocznika, silnika oraz wyposażenia. Nie montuj mocniejszej wkładki tylko dlatego, że pasuje do gniazda.
Co sprawdzić, gdy nie działa wyposażenie?
Zapalniczka i gniazda 12 V
W kabinie sprawdź bezpiecznik o oznaczeniu CIGAR. Dwa dalsze gniazda, przy konsoli i w bagażniku, mają osobne oznaczenia APO JACK. W pierwszej kolumnie przy długich nazwach pozostawiono skrót, a pełne kody są w opisie.
Nie działają elektryczne fotele
W panelu wnętrza poszukaj DRVR PWR SEAT, sprawdź też przewody i złącza pod siedzeniem. Zachowaj ostrożność przy instalacji poduszek bocznych.
Świeci kontrolka ABS
Sprawdź zabezpieczenia ABS pod maską, a następnie odczytaj zapisane usterki sterownika i czujników kół.
Źródła techniczne
Opel / Vauxhall Antara MY2011, fabryczna instrukcja obsługi, rozdział o dwóch skrzynkach: dokumentacja Opla.
