Renault Premium II DXi11 330 należy do drugiej generacji Premium. Instrukcja serwisowa Renault Trucks dla DXi 11 obejmuje warianty 330, 380 i 440, dlatego poniższy układ odpowiada rodzinie DXi11, z uwzględnieniem wyposażenia konkretnego pojazdu.
Główny panel bezpieczników znajduje się w kabinie, a dodatkowe zabezpieczenia umieszczono przy akumulatorach. Rozpiska obejmuje m.in. EBS, Optidriver+, INTARDER, AdBlue, instalację zabudowy i wariant ADR.
Dla mocniejszego wariantu zobacz również Renault Premium II DXi11 450.

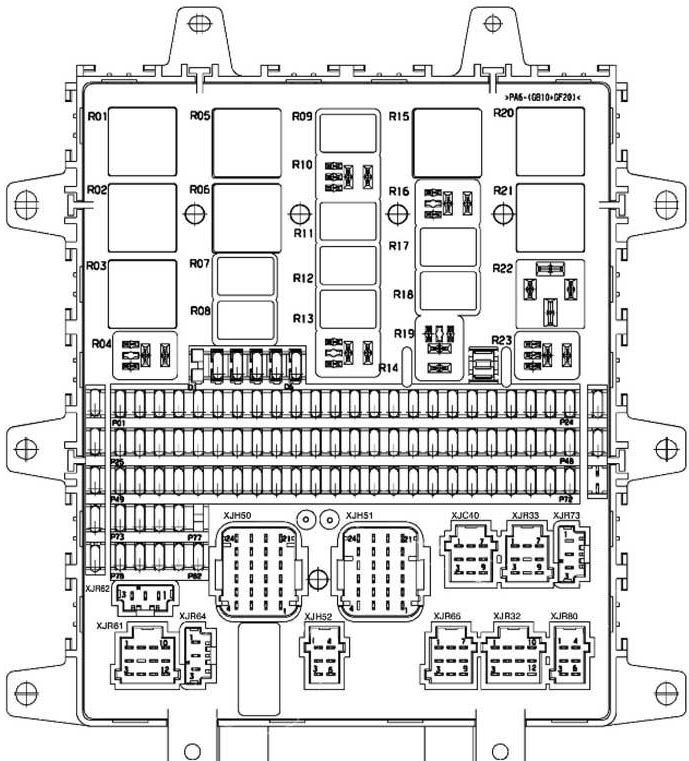

Skrzynka bezpieczników w kabinie
Najczęściej sprawdzane pozycje to F14 15 A – zapalniczka, F43 15 A – gniazda 12/24 V, F68 20 A – dodatkowe gniazda i lodówka oraz F13 20 A – wycieraczki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F2 | 10 | P42 – rezerwa. |
| F3 | 7,5 | P74 – opuszczanie kabiny; wyposażenie dodatkowe, m.in. kamera cofania lub elektroniczne czujniki sprzęgu siodłowego. |
| F4 | 5 | P20 – wyświetlacz. |
| F5 | 30 | P35 – pompa spryskiwaczy reflektorów. |
| F6 | 5 | P29 – wyświetlacz. |
| F7 | 5 | P18 – moduł sterowania pracą pojazdu i tachograf. |
| F8 | 5 | P79 – alarm, transponder, centralny zamek i układy zarządzania instalacją pneumatyczną. |
| F9 | 5 | P19 – zasilanie modułu zabudowy BBM. |
| F10 | 30 | P76 – dmuchawa / nagrzewnica kabiny. |
| F11 | 10 | P04 – zwalniacz INTARDER. |
| F12 | 15 | P47 – skrzynia biegów Optidriver+ i sterownik automatycznej skrzyni biegów. |
| F13 | 20 | P38 – silnik wycieraczek. |
| F14 | 15 | P45 – zapalniczka. |
| F15 | 5 | P70 – gniazdo diagnostyczne i złącze INFOMAX. |
| F16 | 10 | P01 – blokada mechanizmu różnicowego i przystawka odbioru mocy. |
| F17 | 10 | P37 – prawy reflektor świateł drogowych. |
| F18 | 10 | P14 – klakson. |
| F19 | 5 | P51 – klimatyzacja. |
| F20 | 10 | P54 – radio, centralny zamek i alarm. |
| F21 | 20 | P58 – gniazdo EBS przyczepy. |
| F22 | 10 | P48 – oświetlenie kabiny. |
| F23 | 5 | P02 – kontrola ciśnienia w oponach, oś skrętna i sterowanie zawieszeniem. |
| F24 | 20 | P26 – podgrzewacz paliwa. |
| F25 | 10 | P10 – przygotowanie instalacji pod zabudowę. |
| F26 | 15 | P80 – przygotowanie instalacji na ramie podwozia pod zabudowę. |
| F27 | 20 | P66 – silniki podnośników szyb. |
| F28 | 20 | P49 – moduł EBS. |
| F29 | 10 | P75 – komputer pokładowy. |
| F30 | 30 | P17 – światła mijania, lampki sufitowe, regulacja reflektorów, oświetlenie stopni i sterowanie czasową pracą wycieraczek. |
| F31 | 20 | P57 – niezależne ogrzewanie kabiny. |
| F32 | 10 | P60 – przygotowanie instalacji w kabinie pod wyposażenie dodatkowe. |
| F33 | 30 | P72 – pompa układu opuszczania kabiny i wyprowadzenie instalacji do sterowania żurawiem. |
| F34 | 3 | P73 – komputer pokładowy. |
| F35 | 20 | P73 – rezerwa; może służyć jako bezpiecznik zapasowy. |
| F36 | 10 | P30 – kierunkowskazy i światła awaryjne. |
| F37 | 10 | P63 – radio, zmieniarka CD, przetwornica 24/12 V i zestaw głośnomówiący. |
| F38 | 10 | P24 – reflektor roboczy. |
| F39 | 15 | P03 – elektrycznie regulowane i podgrzewane lusterka. |
| F40 | 30 | P44 – sterownik silnika i układ zasilania AdBlue. |
| F41 | 15 | P43 – sterownik silnika, przekaźnik rozruchu i obwody skrzyni biegów. |
| F42 | 10 | P46 – przekaźnik wstępnego podgrzewania silnika i przekaźnik wentylatora. |
| F43 | 15 | P34 – gniazda 24 V / 12 V. |
| F46 | 15 | P61 – obrotowe światła dachowe. |
| F47 | 7,5 | P68 – układy zarządzania instalacją pneumatyczną. |
| F48 | 3 | P50 – moduł EBS. |
| F49 | 5 | P16 – sterownik zawieszenia. |
| F51 | 5 | P23 – sterownik osi skrętnej i kontrola ciśnienia w oponach. |
| F52 | 10 | P11 – stacyjka i transponder. |
| F54 | 10 | P71 – komputer pokładowy. |
| F55 | 5 | P67 – rezerwa. |
| F57 | 10 | P22 – sterowanie zwalniaczem hydraulicznym. |
| F58 | 3 | P06 – alternator w pojazdach ADR. |
| F59 | 10 | P05 – komputer pokładowy i światła cofania. |
| F61 | 15 | P40 – przetwornica 24/12 V. |
| F63 | 15 | P65 – przygotowanie instalacji w kabinie pod wyposażenie dodatkowe. |
| F64 | 10 | P28 – gniazdo zasilania przyczepy. |
| F66 | 10 | P64 – otwierany dach i oświetlenie schowków w kabinie. |
| F67 | 10 | P25 – Optidriver+ i sterownik automatycznej skrzyni biegów. |
| F68 | 20 | P78 – gniazda 24 V, gniazdo 12 V i lodówka. |
| F70 | 10 | P81 – gniazdo ABS przyczepy. |
| F71 | 15 | P39 – przygotowanie instalacji pod zabudowę w kabinie. |
| F72 | 10 | P36 – lewy reflektor świateł drogowych. |
| F75 | 15 | P32 – podgrzewanie siedzenia i wyposażenie zabudowy aktywne przy pracującym silniku. |
| F76 | 10 | P08 – sygnał pracy silnika dla niezależnego ogrzewania. |
| F77 | 15 | P69 – przygotowanie instalacji pod wyposażenie dodatkowe. |
| F90 | 3 | P12 – przełączniki pod kierownicą. |
| F91 | 10 | P56 – lewe światła pozycyjne. |
| F92 | 10 | P55 – prawe światła pozycyjne. |
| F93 | 10 | P52 – światła pozycyjne przyczepy i przygotowanie zabudowy. |
| F94 | 10 | P53 – światła pozycyjne przyczepy i przygotowanie zabudowy. |
| F96 | 3 | P09 – kontrolki zestawu wskaźników. |
| F97 | 5 | P07 – dodatkowe obwody oświetlenia dla zabudowy. |
| F100 | 15 | P21 – przednie światła przeciwmgielne. |
| F101 | 10 | P15 – tylne światła przeciwmgielne. |
| F102 | 10 | P62 – reflektory dalekosiężne. |
| F103 | 10 | P33 – światła cofania. |
| F104 | 10 | P13 – światła stopu. |
| F105 | 10 | P31 – rezerwa. |
| F106 | 10 | P27 – rezerwa. |
| F107 | 10 | P59 – układ zasilania AdBlue. |
| F108 | 20 | P82 – niezależne ogrzewanie. |

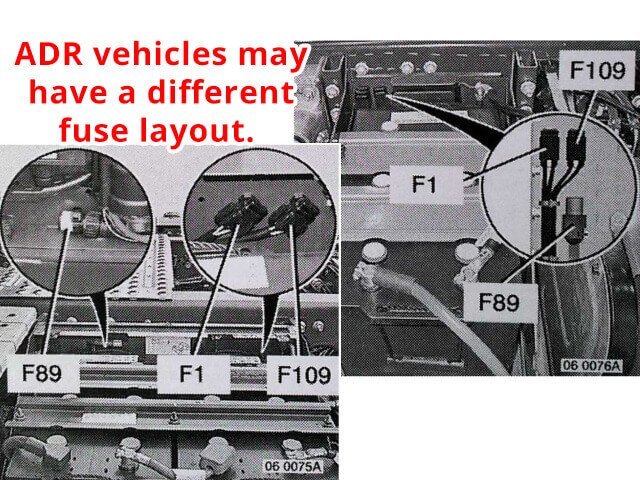

Bezpieczniki przy akumulatorach
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 25 | Zasilanie m.in. wyświetlacza, kierunkowskazów, ogrzewania kabiny, radia, alarmu i centralnego zamka. |
| F89 | 5 | Tachograf – pojazdy bez wyposażenia ADR. |
| F89 | 1 | Tachograf – pojazdy ADR. |
| F109 | 25 | Układ zasilania AdBlue. |
Pojazdy ADR
W pojazdach ADR występują różnice w zasilaniu wybranych obwodów. Dla tachografu F89 stosowana jest wartość 1 A zamiast 5 A.
Uwaga: obsada może zależeć od konfiguracji ciężarówki, rodzaju zabudowy i wyposażenia. Jeżeli w pojeździe znajduje się fabryczna karta bezpieczników, ma ona pierwszeństwo.
