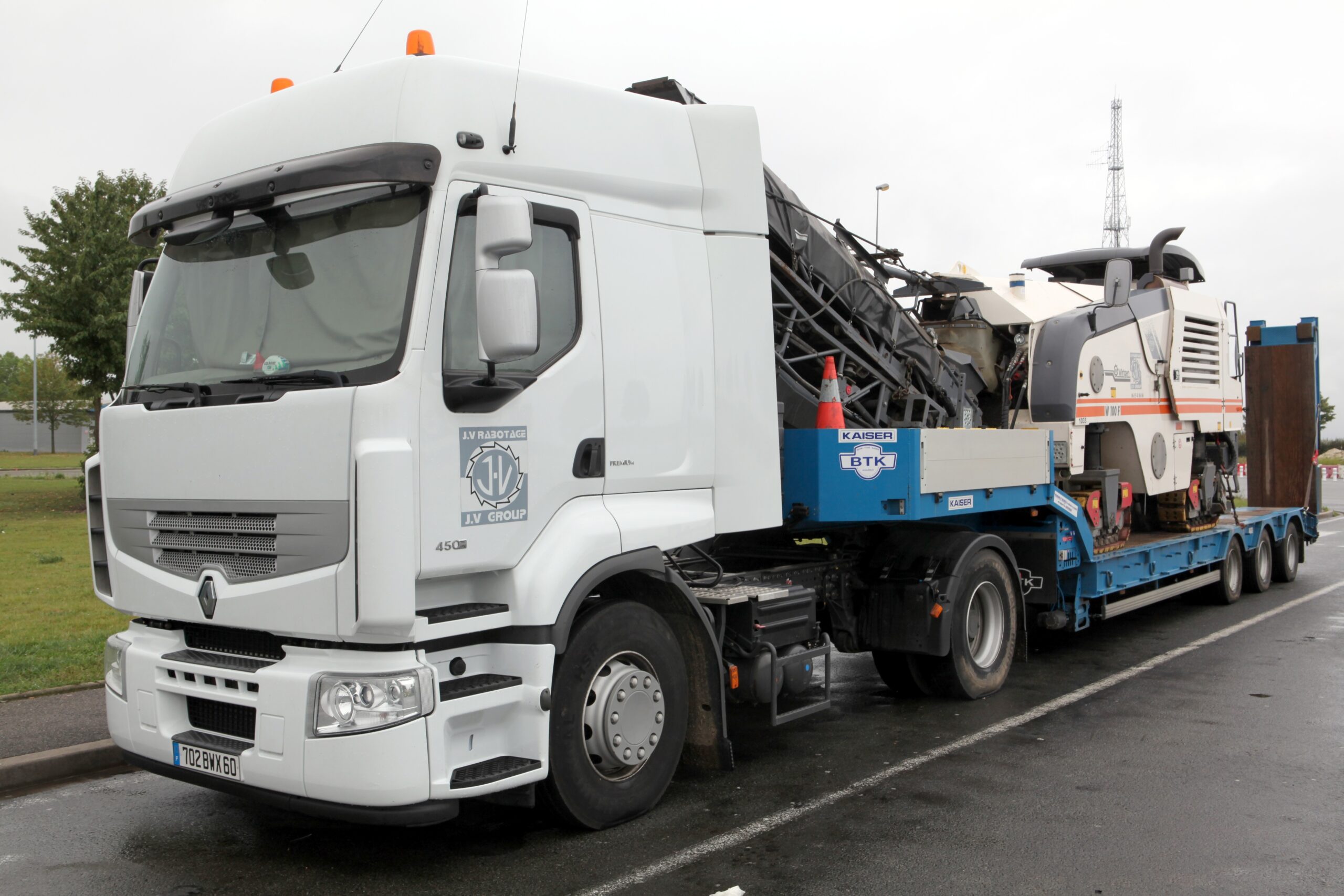

Renault Premium 2 DXi11 450 – bezpieczniki schemat

Skrzynka bezpieczników w kabinie (tablica bezpieczników na bloku zasilania elektrycznego)

Przeznaczenie F (Oznaczenie) P (Położenie) Prąd [A]
Wolny F2 P42 10
Opuszczanie kabiny F3 P74 7,5
Osprzęt (kamera cofania, sprzęg siodłowy wyposażony w elektroniczne czujniki,…) F3 P74 7,5
Wyświetlacz F4 P20 5
Pompa spryskiwaczy reflektorów F5 P35 30
Wyświetlacz F6 P29 5
Moduł sterowania pracą pojazdu F7 P18 5
Tachograf F7 P18 5
Alarm F8 P79 5
Transponder F8 P79 5
Centralny system zarządzania zasilaniem w powietrze (układy dodatkowe,…) F8 P79 5
Centralny zamek F8 P79 5
Zasilanie modułu zabudowy (BBM) F9 P19 5
Nagrzewnica (nawiew) F10 P76 30
Zwalniacz INTARDER F11 P04 10
Skrzynia biegów „Optidriver +” F12 P47 15
Modu³ elektroniczny automatycznej skrzyni biegów F12 P47 15
Silnik wycieraczki(ek) F13 P38 20
Zapalniczka F14 P45 15
Gniazdo diagnostyczne F15 P70 5
Gniazdo „INFOMAX” F15 P70 5
Blokada mechanizmu ró¿nicowego F16 P01 10
Przystawka odbioru mocy F16 P01 10
Prawy reflektor świateł długich F17 P37 10
Klakson F18 P14 10
Klimatyzacja F19 P51 5
Radioodtwarzacz F20 P54 10
Centralny zamek F20 P54 10
Alarm F20 P54 10
Gniazdo „EBS” przyczepy F21 P58 20
Oświetlenie kabiny F22 P48 10
Kontrola ciśnienia w oponach F23 P02 5
Oś skrętna F23 P02 5
Moduł sterowania zawieszeniem F23 P02 5
Podgrzewacz paliwa F24 P26 20
Przygotowanie instalacji pod zabudowę (oświetlenie furgonu, sterowanie urządzeniami F25 P10 10
Przygotowanie instalacji na ramie podwozia pod zabudowę F26 P80 15
Silniki podnośników szyb F27 P66 20
Moduł „EBS” F28 P49 20
Komputer pokładowy F29 P75 10
Światła mijania F30 P17 30
Lampka(i) sufitowa(e) w kabinie F30 P17 30
Regulacja ustawienia reflektorów F30 P17 30
Oświetlenie stopni wejściowych F30 P17 30
Przełącznik czasowej pracy wycieraczek F30 P17 30
Niezależne ogrzewanie z wymiennikiem powietrze/ powietrze F31 P57 20
Nagrzewnica (niezależne ogrzewanie kabiny z wymiennikiem powietrze / woda) F31 P57 20
Przygotowanie instalacji w kabinie pod potrzeby klienta F32 P60 10
Pompa układu opuszczania kabiny F33 F72 30
Wyprowadzenie instalacji do sterowania żurawiem F33 P72 30
Komputer pokładowy F34 P73 3
Wolny F35 P73 20
Zespół kierunkowskazów F36 P30 10
Wyłącznik świateł awaryjnych F36 P30 10
Radioodtwarzacz F37 P63 10
Zmieniarka płyt CD F37 P63 10
Transformator 24V / 12V F37 P63 10
Zestaw głośnomówiący F37 P63 10
Reflektor roboczy F38 P24 10
Regulowane, podgrzewane lusterka wsteczne F39 P03 15
Moduł sterowania pracą silnika F40 P44 30
Kontrola zasilania AdBlue F40 P44 30
Moduł sterowania pracą silnika F41 P43 15
Przekaźnik rozruchu F41 P43 15
Przełącznik do skrzyni biegów mechanicznej(ych) F41 P43 15
Przekaźnik wstępnego podgrzewania silnika F42 P46 10
Przekaźnik wentylatora silnika F42 P46 10
Gniazda 24V / 12V F43 P34 15
Obrotowe światła dachowe F46 P61 15
Centralny system zarządzania zasilaniem w powietrze (układy dodatkowe,…) F47 P68 7,5
Moduł „EBS” F48 P50 3
Moduł sterowania zawieszeniem F49 P16 5
Moduł sterowania osią skrętną F51 P23 5
Kontrola ciśnienia w oponach F51 P23 5
Stacyjka F52 P11 10
Transponder F52 P11 10
Komputer pokładowy F54 P71 10
Wolny F55 P67 5
Sterowanie zwalniaczem hydraulicznym F57 P22 10
Alternator – pojazdy ADR F58 P06 3
Komputer pokładowy F59 P05 10
Światło(a) cofania F59 P05 10
Transformator 24V / 12V F61 P40 15
Przygotowanie instalacji w kabinie pod potrzeby klienta F63 P65 15
Gniazdo zasilania przyczepy F64 P28 10
Otwierany dach F66 P64 10
Oświetlenie schowków w kabinie F66 P64 10
Skrzynia biegów „Optidriver +” F67 P25 10
Moduł elektroniczny automatycznej skrzyni biegów F67 P25 10
Gniazda 24V F68 P78 20
Lodówka F68 P78 20
Gniazdo 12V F68 P78 20
Gniazdo „ABS” przyczepy F70 P81 10
Przygotowanie instalacji pod zabudowę w kabinie F71 P39 15
Lewy reflektor świateł długich F72 P36 10
Podgrzewane siedzenie F75 P32 15
Moduł dla wykonawcy zabudowy (wyposażenie działające przy pracuj±cym silniku) F75 P32 15
Informacja o włączonym silniku (pojazdy z ogrzewaniem niezależnym typu powietrze/woda) F76 P08 10
Przygotowanie instalacji pod potrzeby klienta F77 P69 15
Przełączniki pod kierownicą F90 P12 3
Lewe światła pozycyjne F91 P56 10
Prawe światła pozycyjne F92 P55 10
Światła pozycyjne przyczepy F93 P52 10
Przygotowanie instalacji pod zabudowę (światła pozycyjne) F93 P52 10
Światła pozycyjne przyczepy F94 P53 10
Przygotowanie instalacji pod zabudowę (światła pozycyjne) F94 P53 10
Rozmieszczenie kontrolek na desce rozdzielczej F96 P09 3
Przygotowanie instalacji elektrycznej pod potrzeby klienta (lampki) F97 P07 5
Światła przeciwmgielne przednie F100 P21 15
Światło(a) przeciwmgielne tylne F101 P15 10
Reflektory dalekosiężne F102 P62 10
Światło(a) cofania F103 P33 10
Światła stopu F104 P13 10
Wolny F105 P31 10
Wolny F106 P27 10
Kontrola zasilania AdBlue F107 P59 10
Niezależne ogrzewanie F108 P82 20

* Wolny bezpiecznik 20 A mog±cy s³u¿yæ jako zapasowy bezpiecznik awaryjny

Bezpieczniki umieszczone w skrzynce akumulatorów

Pojazd ADR (transport ładunków niebezpiecznych)

Przeznaczenie Oznakowanie Prąd [A]
Wyświetlacz F1 25
Zespół kierunkowskazów F1 25
Ogrzewanie kabiny F1 25
Radioodtwarzacz F1 25
Alarm F1 25
Centralny zamek F1 25
Tachograf (z wyłączeniem pojazdów ADR) F89 5
Tachograf (ADR) F89 1
Kontrola zasilania AdBlue F109 25
