Skoda Fabia I (6Y) pierwszej generacji była produkowana w latach 1999-2007. Występowała jako hatchback, sedan i kombi. Jej instalacja elektryczna różni się od późniejszej Fabii II (5J), która pojawiła się w 2007 roku. Poniżej znajdują się pełne rozpiski 68 bezpieczników kabinowych oraz dwóch wariantów zabezpieczeń na akumulatorze – z 16 i 12 pozycjami. Nie wolno mieszać numeracji tych wariantów.
Lokalizacja skrzynek bezpieczników Skoda Fabia I
W kabinie: otwórz drzwi kierowcy i zdejmij boczną klapkę na lewym końcu deski rozdzielczej. Pod nią mieści się panel z bezpiecznikami o numerach 1-68, obejmujący m.in. zapalniczkę, radio, światła, szyby i wycieraczki.
W komorze silnika: dodatkowy blok bezpieczników o dużym amperażu znajduje się na akumulatorze pod osłoną. W zależności od rocznika, wyposażenia i silnika występują inne rozmieszczenia, dlatego należy porównać własną skrzynkę ze schematami poniżej.

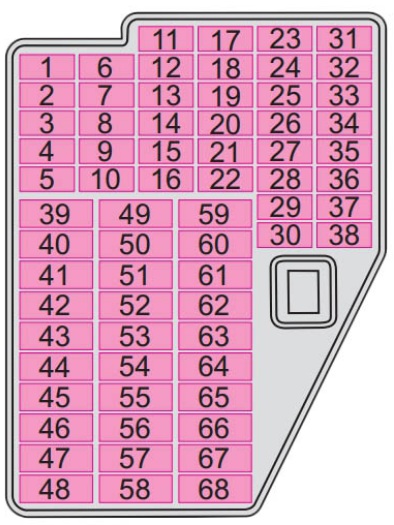

Skrzynka bezpieczników w kabinie – 68 pozycji
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 5 | Zestaw wskaźników, ESP |
| 2 | 10 | Światła hamowania |
| 3 | 5 | Zasilanie gniazda diagnostycznego, klimatyzacja |
| 4 | 10 | Oświetlenie wnętrza |
| 5 | 5 | Światło ostrzegawcze w drzwiach |
| 6 | 5 | Regulacja zasięgu świateł |
| 7 | 5 | Sterowanie silnika, wspomaganie kierownicy |
| 8 | – | Wolny |
| 9 | 10 | Sonda lambda |
| 10 | 5 | Zacisk S a) |
| 11 | 5 | Elektrycznie ustawiane lusterka b) |
| 12 | 5 | Zamknięty obieg powietrza, klimatyzacja, reflektory ksenonowe |
| 13 | 10 | Światło cofania |
| 14 | 10 | Sterownik silnika wysokoprężnego |
| 15 | 10 | Układ zmywania reflektorów, wycieraczki |
| 16 | 5 | Zestaw wskaźników |
| 17 | 5 | Sterownik silnika benzynowego c) |
| 18 | 5 | Telefon |
| 19 | 10 | Automatyczna skrzynia biegów |
| 20 | 5 | Sterownik kontroli żarówek |
| 21 | 5 | Ogrzewane dysze spryskiwacza |
| 22 | – | Wolny |
| 23 | 10 | Światło drogowe prawe |
| 24 | 10 | Układ sterowania silnika |
| 25 | 5 | Sterownik ABS, ASR |
| 26 | – | Wolny |
| 27 | – | Wolny |
| 28 | 5 | Tempomat, włączniki pedału hamulca i sprzęgła |
| 29 | – | Wolny |
| 30 | 10 | Światło drogowe lewe i lampka kontrolna |
| 31 | 10 | Centralne ryglowanie – zamek drzwi i pokrywy bagażnika |
| 32 | 10 | Wycieraczka tylnej szyby |
| 33 | 5 | Światła pozycyjne prawe |
| 34 | 5 | Światła pozycyjne lewe |
| 35 | 10 | Wtryskiwacze silnika benzynowego |
| 36 | 5 | Oświetlenie tablicy rejestracyjnej |
| 37 | 5 | Tylne światło przeciwmgłowe i lampka kontrolna |
| 38 | 5 | Ogrzewanie lusterek |
| 39 | 20 | Ogrzewanie tylnej szyby |
| 40 | 20 | Sygnał dźwiękowy |
| 41 | 20 | Przednie wycieraczki |
| 42 | 15 | Zapalniczka, gniazdo elektryczne |
| 43 | 20 | Sterownik centralny, blokada dźwigni sterującej automatycznej skrzyni biegów |
| 44 | 15 | Kierunkowskazy |
| 45 | 20 | Radio, nawigacja |
| 46 | 25 | Elektryczny podnośnik szyby (prawy przedni) |
| 47 | – | Wolny |
| 48 | 30 | Sterownik silnika wysokoprężnego, pompa wtryskowa |
| 49 | 15 | Centralne ryglowanie |
| 50 | 15 | Światło mijania prawe |
| 51 | 15 | Gniazdo elektryczne w bagażniku |
| 52 | 15 | Układ zapłonowy |
| 53 | 25 | Elektryczny podnośnik szyby (prawy tylny) |
| 54 | 15 | Światło mijania lewe |
| 55 | – | Wolny |
| 56 | 20 | Sterownik silnika benzynowego |
| 57 | 25 | Zaczep holowniczy |
| 58 | 25 | Elektryczny podnośnik szyby (lewy przedni) |
| 59 | – | Wolny |
| 60 | 15 | Syrena autoalarmu |
| 61 | 15 | Pompa paliwa silnika benzynowego |
| 62 | 25 | Elektryczny dach przesuwno-uchylny |
| 63 | 15 | Ogrzewanie siedzenia |
| 64 | 20 | Układ zmywania reflektorów |
| 65 | 15 | Reflektory przeciwmgłowe |
| 66 | 25 | Elektryczny podnośnik szyby (lewy tylny) |
| 67 | – | Wolny |
| 68 | 25 | Dmuchawa |

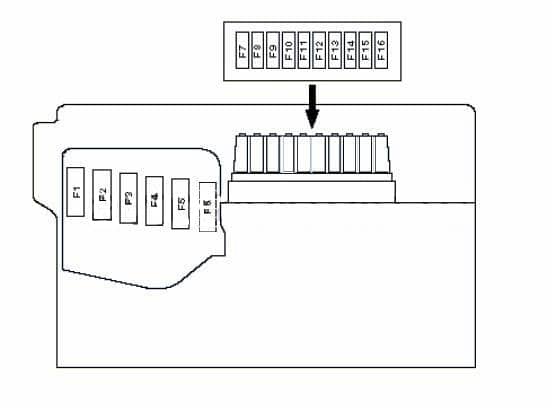

Skrzynka na akumulatorze – wariant A z 16 pozycjami
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 175 | ładowanie akumulatora |
| 2 | 110 | Wnętrze samochodu |
| 3 | 50 | Wspomaganie kierownicy |
| 4 | 40 | Świece żarowe |
| 5 | 40 | Wentylator chłodnicy |
| 6 | 40 | ABS lub ASR, bądź ESP |
| 7 | 25 | ABS lub ASR, bądź ESP |
| 8 | 30 | Wentylator chłodnicy |
| 9 | – | Wolny |
| 10 | 5 | Sterownik centralny |
| 11 | 5 | Klimatyzacja |
| 12 | – | Wolny |
| 13 | 5 | Automatyczna skrzynia biegów |
| 14 | – | Wolny |
| 15 | – | Wolny |
| 16 | – | Wolny |
Skrzynka na akumulatorze – wariant B z 12 pozycjami
Ten wariant ma inną kolejność zabezpieczeń. W układzie z 12 pozycjami numer 3 oznacza wentylator chłodnicy, 5 – wspomaganie kierownicy, a 6 – świece żarowe w odpowiedniej odmianie Diesla. Wcześniejszy układ 16-pozycyjny wykorzystuje inne przypisania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 175 | Dynamo |
| 2 | 110 | Wnętrze |
| 3 | 40 | Wentylator chłodnicy |
| 4 | 40 | ABS lub TCS lub ESP |
| 5 | 50 | Wspomaganie kierownicy |
| 6 | 50 | Świece żarowe a) |
| 7 | 25 | ABS lub TCS lub ESP |
| 8 | 30 | Wentylator chłodnicy |
| 9 | 5 | System klimatyzacji |
| 10 | 15 | Jednostka sterująca silnika |
| 11 | 5 | Centralna jednostka sterująca |
| 12 | 5 | Automatyczna skrzynia biegów |
Bezpiecznik zapalniczki Fabia I
W kabinowej skrzynce pierwszej generacji zabezpieczenie zapalniczki i gniazda 12 V ma pozycję 42 (15 A). Nie należy mylić go z pozycją 47 używaną w Fabii II. Jeśli pokrywa ma inną numerację, wybierz wykaz z instrukcji konkretnego auta.
Różnice względem Fabii II i III
Fabia I ma 68 pozycji w kabinie, Fabia II 5J ma 58, a trzecia generacja Fabia III NJ – 59. Rok 2007 jest przejściowy, ponieważ na rynku występowały dwie generacje. Przydatne są osobne artykuły Skoda Fabia II (2007-2014) i Skoda Fabia III (2014-2021). Dla innego modelu zobacz także Skoda Octavia I.
