Škoda Scala (2019-2020) jest kompaktowym hatchbackiem na platformie MQB A0, popularnym na polskim rynku. W samochodzie zastosowano skrzynkę bezpieczników za małym schowkiem po stronie kierowcy oraz skrzynkę pod maską. Poniżej znajdują się pełne oznaczenia 61 pozycji kabinowych i 28 opisanych pozycji w komorze silnika. Wśród nich oddzielne zabezpieczenia zasilają przednie gniazdo 12 V i gniazdo w bagażniku.
Gdzie znajdują się bezpieczniki Škoda Scala 2019-2020?
Panel kabinowy: za małym schowkiem w desce rozdzielczej po stronie kierowcy. Aby uzyskać dostęp, otwórz schowek, zwolnij przycisk lub zaczepy i wyciągnij go w swoją stronę. Zabezpieczenia zasilają m.in. radio, ogrzewanie szyb, oświetlenie, systemy wsparcia jazdy i gniazda 12 V.
Panel komory silnika: w skrzynce obok akumulatora. W celu uzyskania dostępu wciśnij jednocześnie dwa zatrzaski pokrywy. Po kontroli załóż pokrywę tak, aby zatrzasnęła się prawidłowo: wnikanie wilgoci do skrzynki może prowadzić do awarii instalacji.
Podobne rozwiązania konstrukcyjne wykorzystano w samochodach grupy Volkswagen, ale np. Škoda Fabia III (2017) ma inne przypisanie wkładek. Nie należy zamieniać opisów między modelami.

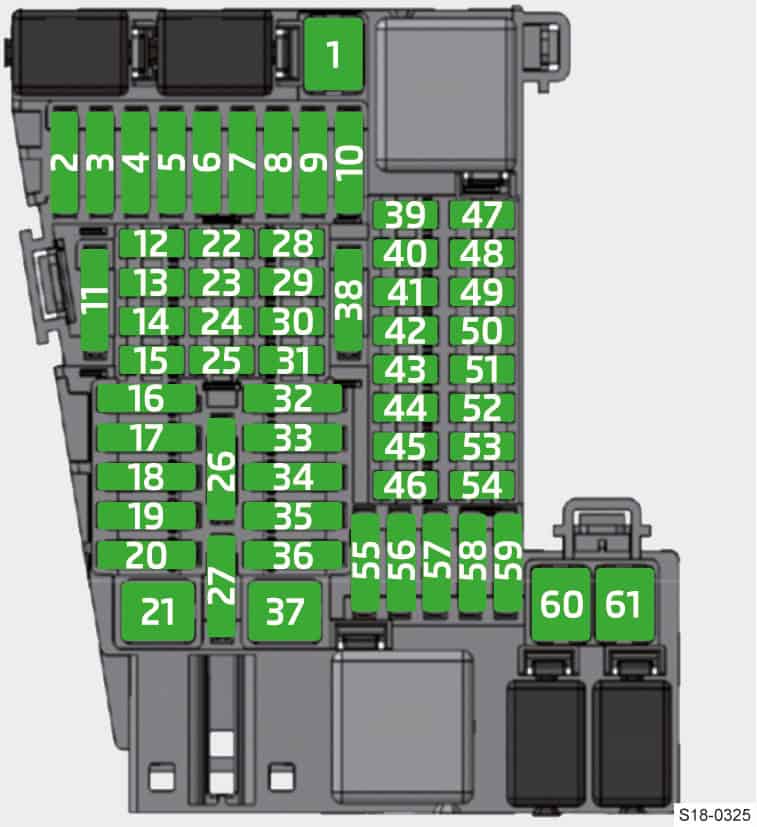

Škoda Scala (2019-2020) – schemat skrzynki w kabinie
Poniższy rysunek pokazuje bezpieczniki od 1 do 61. To panel stosowany w rodzinie Scala/Kamiq z tego okresu – identyczny kształt skrzynki nie oznacza, że każda pozycja jest obsadzona w każdym egzemplarzu. Tabela zachowuje numerację producenta i opisuje też pozycje niewykorzystywane.
| Pozycja | Chroniony obwód / funkcja |
|---|---|
| 1 | Hak holowniczy |
| 2 | Reflektory LED – lewa strona |
| 3 | Wzmacniacz systemu audio |
| 4 | Spryskiwacze reflektorów |
| 5 | Dach panoramiczny lub szyberdach (jeśli zamontowany) |
| 6 | Centralny zamek; ; Spryskiwacz szyby przedniej; ; Wycieraczka szyby tylnej. |
| 7 | Ogrzewanie foteli – tył |
| 8 | Climatronic |
| 9 | Reflektory LED – prawa strona |
| 10 | Hak holowniczy |
| 11 | Elektryczna pokrywa bagażnika |
| 12 | Podgrzewana kierownica |
| 13 | Włącznik świateł; ; Złącze diagnostyczne; ; Czujnik deszczu; ; Dźwignia sterująca pod kierownicą; ; Ogrzewanie przedniej szyby. |
| 14 | System spryskiwaczy przedniej szyby |
| 15 | Zestaw wskaźników; ; Połączenie alarmowe. |
| 16 | Światło – prawa strona |
| 17 | Elektryczne szyby – prawa strona |
| 18 | Wycieraczki |
| 19 | Inforozrywka |
| 20 | Podgrzewana tylna szyba |
| 21 | SCR (AdBlue) |
| 22 | Nieużywany |
| 23 | Kamera cofania |
| 24 | Moduł telefoniczny; ; Antena GSM; ; Połączenie USB; ; Ekran systemu multimedialnego. |
| 25 | Dźwignia sterująca pod kierownicą |
| 26 | Magistrala danych |
| 27 | Regulacja amortyzatorów (zawieszenie adaptacyjne) |
| 28 | Czujnik systemu alarmowego |
| 29 | Klakson systemu alarmowego |
| 30 | Zapłon (blokada zapłonu) |
| 31 | Klimatyzacja; ; Ogrzewanie. |
| 32 | Napinacze pasów bezpieczeństwa pasażerów |
| 33 | Elektryczne szyby – lewa strona |
| 34 | Napinacze pasa bezpieczeństwa kierowcy |
| 35 | Światło – lewa strona |
| 36 | Klakson |
| 37 | Ogrzewanie przednich siedzeń |
| 38 | Oświetlenie wnętrza; ; Oświetlenie przycisków; ; System czyszczenia reflektorów; ; Oświetlenie otoczenia; ; Klimatyzacja manualna; ; Ogrzewanie. |
| 39 | Systemy wspomagania kierowcy |
| 40 | Włącznik świateł; ; Reflektory; ; Poziomowanie reflektorów; ; Złącze diagnostyczne; ; Włącznik świateł cofania; ; Dźwignia sterująca pod kierownicą. |
| 41 | Automatyczne przyciemnianie lusterka wewnętrznego; ; Regulacja lusterka zewnętrznego. |
| 42 | Przełącznik pedału sprzęgła; ; Rozruch silnika; ; Klimatyzacja. |
| 43 | Wycieraczka tylnej szyby |
| 44 | System poduszek powietrznych; ; Lampka kontrolna poduszek powietrznych. |
| 45 | Wycieraczki |
| 46 | Ogrzewanie foteli – tył |
| 47 | Nieużywany |
| 48 | Elektryczna blokada kolumny kierownicy; ; Kessy (bezkluczykowy system blokady i rozruchu). |
| 49 | SCR (AdBlue) |
| 50 | Złącza USB z tyłu |
| 51 | Nieużywany |
| 52 | Zapalniczka lub przednie gniazdo 12 V |
| 53 | Blokada zwolnienia kluczyka ze stacyjki; ; Automatyczna skrzynia biegów. |
| 54 | Gniazdo 12 V w bagażniku |
| 55 | Nieużywany |
| 56 | Klimatyzacja manualna; ; Ogrzewanie. |
| 57 | Nieużywany |
| 58 | System spryskiwaczy przedniej szyby |
| 59 | Ogrzewanie lusterek zewnętrznych; ; Ogrzewanie dyszy spryskiwacza. |
| 60 | Hak holowniczy |
| 61 | Hak holowniczy |
Najczęściej wyszukiwane są pozycja 52 – przednie gniazdo 12 V i pozycja 54 – gniazdo 12 V w bagażniku. W tabeli jest też zasilanie tylnego USB (50), radia i multimediów (19, 24) oraz elektrycznej klapy (11), jeżeli auto ma to wyposażenie.

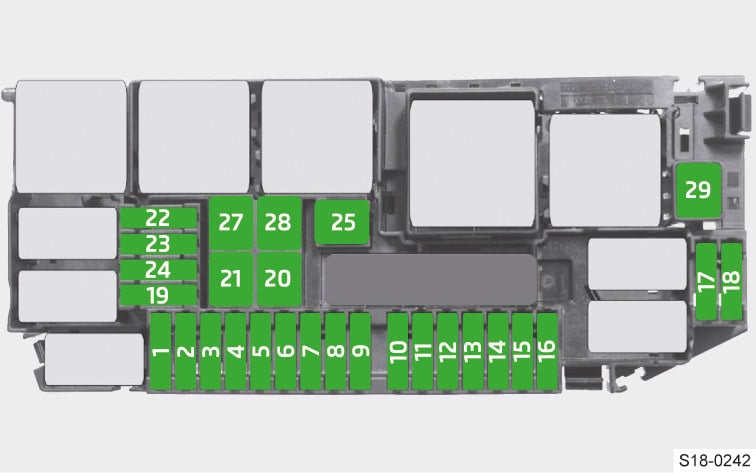

Škoda Scala (2019-2020) – skrzynka bezpieczników pod maską
W skrzynce silnikowej występują numery od 1 do 29, lecz pozycja 26 nie jest opisana w wykazie. Tabela zawiera 28 fabrycznie wymienionych pól, w tym gniazda niewykorzystywane. Obwody silnika, pompy paliwa, SCR i skrzyni DSG są zależne od wersji benzynowej lub wysokoprężnej.
| Pozycja | Chroniony obwód / funkcja |
|---|---|
| 1 | Jednostka sterująca silnika |
| 2 | Klapa wydechowa; ; Pompa płynu chłodzącego; ; Żaluzje chłodnicy; ; SCR (AdBlue); ; Elementy silnika. |
| 3 | Sonda lambda; ; Jednostka sterująca NOx. |
| 4 | Pompa paliwa; ; Elementy silnika. |
| 5 | Wentylator chłodnicy; ; Regulator ciśnienia doładowania; ; Czujnik poziomu i temperatury oleju; ; Elementy silnika. |
| 6 | Wentylacja skrzyni korbowej; ; Układ świec żarowych; ; Elementy silnika. |
| 7 | Pompa podciśnienia układu hamulcowego |
| 8 | Pompa paliwa; ; Elementy silnika. |
| 9 | Włącznik światła hamowania |
| 10 | Magistrala danych; ; Sterownik nadwozia BCM; ; Moduł danych akumulatora. |
| 11 | Nieużywany |
| 12 | Klimatyzacja |
| 13 | Nieużywany |
| 14 | Elektroniczny układ stabilizacji ESC; ; Układ sterowania silnikiem; ; Elementy silnika. |
| 15 | Automatyczna skrzynia biegów |
| 16 | Nieużywany |
| 17 | Układ sterowania silnikiem |
| 18 | Rozrusznik |
| 19 | Nieużywany |
| 20 | Elektroniczny układ stabilizacji ESC |
| 21 | Elektroniczny układ stabilizacji ESC |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Elektryczna nagrzewnica dodatkowa; ; Wentylator chłodnicy. |
| 27 | Elektryczna nagrzewnica dodatkowa; ; Wentylator chłodnicy. |
| 28 | Elektryczny podgrzewacz pomocniczy |
| 29 | Podgrzewana szyba przednia |
Który bezpiecznik sprawdzić przy awarii?
Nie działa gniazdo 12 V w kabinie: zacznij od numeru 52. Dla osobnego gniazda w bagażniku właściwa jest pozycja 54. Jeżeli wkładka przepala się ponownie, sprawdź metalowe przedmioty lub zwarcie w gnieździe.
Radio lub ekran multimedialny nie uruchamia się: skontroluj pozycję 19 (infotainment) i 24 (moduł telefoniczny, USB i ekran). Wersje z osobnym wzmacniaczem mogą mieć zasilanie w pozycji 3.
Przednie wycieraczki nie działają: sprawdź numer 18 i 45 w panelu kabiny oraz 58 w obwodzie spryskiwaczy. Przy awarii tylko wycieraczki tylnej istotna jest także pozycja 43.
Silnik nie uruchamia się: pod maską znajdują się m.in. pozycje 1 i 17 (sterowanie silnikiem), 4 i 8 (pompa paliwa i elementy silnika) oraz 18 (rozrusznik). Dobór zależy od konkretnego silnika 1.0 TSI, 1.5 TSI lub 1.6 TDI.
Brak ogrzewania tylnej szyby: sprawdź pozycję 20 w panelu kabiny. Ogrzewanie lusterek ma inny obwód, numer 59, powiązany również z ogrzewaniem dysz spryskiwaczy.
Nie działa klakson: sprawdź pozycję 36 w skrzynce kabinowej. Alarm ma własne obwody, więc awaria samej syreny nie musi oznaczać usterki klaksonu.
Czy Scala i Kamiq mają takie same bezpieczniki?
Škoda Scala i Kamiq wykorzystują wspólną platformę i w rocznikach 2019-2020 stosowały bardzo podobne panele bezpieczników. Obsada zależy jednak od wyposażenia, układu napędowego i rynku. W niektórych wersjach gniazda szyberdachu, haka, AdBlue lub ogrzewania foteli są puste.
W starszej Škodzie Rapid Spaceback (2017) układ różni się od Scali, mimo że obie mają pięciodrzwiowe nadwozie. Przy wymianie stosuj zawsze amperaż podany na oryginalnej wkładce i legendę z konkretnego samochodu.
