Skoda Superb III (3V, lata produkcji 2015-2023) ma skrzynki bezpieczników w desce rozdzielczej i komorze silnika. Poniższe schematy i pełne tabele przypisań dotyczą przede wszystkim roczników 2015-2016, przed liftingiem. Nie należy automatycznie przenosić tych samych numerów do każdego egzemplarza z lat 2017-2023, szczególnie po modernizacji w 2019 roku.
W zestawieniu podano wszystkie 53 pozycje tablicy kabinowej i wszystkie 32 pozycje wymienione w fabrycznym wykazie komory silnika. Nie wszystkie numery w skrzynce silnikowej są obsadzone w każdej wersji. Wyposażenie, silnik, układ napędowy i rynek mogą zmienić przypisanie poszczególnych gniazd.
Lokalizacja skrzynek bezpieczników w Skodzie Superb III
W kabinie: w wersji z kierownicą po lewej stronie panel znajduje się za schowkiem po stronie kierowcy, w dolnej części deski rozdzielczej. Wyłącz zapłon, otwórz schowek na drobiazgi, odblokuj boczne zaczepy i odchyl go zgodnie z instrukcją, aby uzyskać dostęp do bezpieczników. W autach z kierownicą po prawej stronie skrzynka jest za schowkiem po stronie pasażera.
W komorze silnika: skrzynka znajduje się pod czarną plastikową pokrywą, w pobliżu akumulatora po lewej stronie komory. Po wyłączeniu zapłonu zwolnij jednocześnie dwa zatrzaski pokrywy i unieś ją, nie uszkadzając uszczelki. Po zakończeniu kontroli upewnij się, że obudowa jest szczelnie zamknięta.

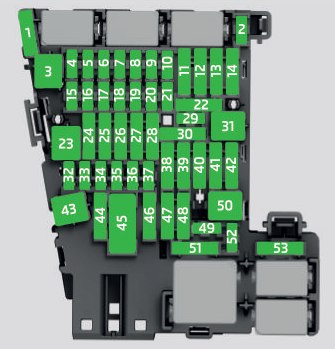

Skrzynka bezpieczników w desce rozdzielczej – 2015-2016
Panel obejmuje m.in. system infotainment, magistralę danych, klimatyzację, czujniki asystentów jazdy, centralny zamek, oświetlenie, ogrzewanie i wentylację foteli, pokrywę bagażnika oraz gniazda zasilania. Numery widoczne na schemacie odpowiadają pierwszej kolumnie tabeli.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolny |
| 2 | – | Wolny |
| 3 | – | Wolny |
| 4 | – | Wolny |
| 5 | – | Sterownik magistrali danych |
| 6 | – | Czujnik alarmu |
| 7 | – | Sterownik klimatyzacji, ogrzewanie, odbiornik pilota zdalnego sterowania do ogrzewania postojowego, dźwignia sterująca automatycznej skrzyni biegów, przekaźnik ogrzewania szyby tylnej, przekaźnik ogrzewania szyby przedniej, sterownik układu kontroli ciśnienia w oponach |
| 8 | – | Wyłącznik świateł, czujnik deszczu, złącze diagnostyczne, hamulec postojowy, oświetlenie zestawu wskaźników |
| 9 | – | Gniazdo USB |
| 10 | – | Ekran dotykowy, tuner TV |
| 11 | – | Napinacze pasów – strona lewa |
| 12 | – | Radio |
| 13 | – | Sterownik regulacji amortyzatorów, sprężarka klimatyzacji (GreenLine) |
| 14 | – | Dmuchawa klimatyzacji, ogrzewania |
| 15 | – | Elektryczna blokada kierownicy |
| 16 | – | Wzmacniacz sygnału telefonu |
| 17 | – | Tablica rozdzielcza, obsługa awaryjna |
| 18 | – | Sterownik kamery tylnej |
| 19 | – | Sterownik KESSY |
| 20 | – | Sterownik SCR |
| 21 | – | Sprzęgło Haldex |
| 22 | – | Sterownik wykrywania obecności przyczepy |
| 23 | – | Reflektory – strona prawa |
| 24 | – | Dach panoramiczny |
| 25 | – | Sterownik centralnego ryglowania – drzwi kierowcy i drzwi tylne lewe, lusterko zewnętrzne |
| 26 | – | Ogrzewanie foteli przednich |
| 27 | – | Wzmacniacz muzyki |
| 28 | – | Zaczep holowniczy – połączenie w gnieździe |
| 29 | – | Zaczep holowniczy – połączenie w gnieździe |
| 30 | – | Gniazdo 12 V w bagażniku |
| 31 | – | Reflektor – strona lewa |
| 32 | – | System czujników parkowania, asystent parkowania |
| 33 | – | Poduszka powietrzna, włącznik świateł awaryjnych |
| 34 | – | Przycisk ASR, przycisk ESC, wskaźnik kontroli powietrza w oponach, czujnik ciśnienia klimatyzacji, włącznik świateł cofania, automatycznie ściemniane lusterko wewnętrzne, przycisk START-STOP, pokrętło regulacji ogrzewania siedzeń tylnych, czujnik klimatyzacji, hamulec postojowy, sportowy generator dźwięku, wyłącznik świateł |
| 35 | – | Regulacja zasięgu świateł, sterownik reflektorów AFS, gniazdo diagnostyczne, kamera, radar |
| 36 | – | Reflektor prawy |
| 37 | – | Reflektor lewy |
| 38 | – | Zaczep holowniczy – połączenie w gnieździe |
| 39 | – | Sterownik centralnego ryglowania – drzwi kierowcy i drzwi tylne prawe, lusterko zewnętrzne |
| 40 | – | Gniazdo 12 V |
| 41 | – | Napinacze pasów – strona prawa |
| 42 | – | Sterownik centralnego ryglowania pokrywy bagażnika, układ czyszczenia reflektorów, spryskiwacz szyby przedniej |
| 43 | – | Zasłona lampy wyładowczej, oświetlenie wnętrza |
| 44 | – | Zaczep holowniczy – połączenie w gnieździe |
| 45 | – | Sterownik obsługi ustawiania foteli |
| 46 | – | Gniazdo 230 V |
| 47 | – | Wycieraczka szyby tylnej |
| 48 | – | Sterownik układu kontroli punktu martwego |
| 49 | – | Cewka przekaźnika rozrusznika, włącznik pedału sprzęgła |
| 50 | – | Otwarcie pokrywy bagażnika |
| 51 | – | Ogrzewanie siedzeń tylnych |
| 52 | – | Klimatyzacja foteli przednich |
| 53 | – | Przekaźnik ogrzewania szyby tylnej |
Zapalniczka i gniazda 12 V: pozycja 40 chroni gniazdo 12 V z przodu, a pozycja 30 gniazdo 12 V w bagażniku. Radio: pozycja 12. Gniazdo USB: pozycja 9. Wycieraczka tylna: pozycja 47 w wersjach Combi. Przed wymianą sprawdź dokładne wyposażenie samochodu.

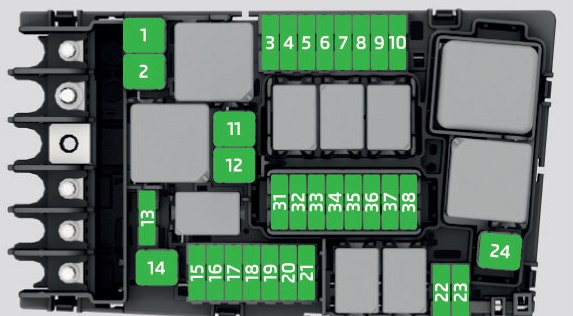

Skrzynka bezpieczników w komorze silnika – 2015-2016
Skrzynka pod maską zabezpiecza m.in. sterownik silnika, obwody ABS/ESC, układ wycieraczek, reflektory oraz dodatkowe wyposażenie. W zależności od silnika część gniazd może być pusta lub mieć inne zabezpieczenia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Sterownik ESC, hamulec postojowy |
| 2 | – | Sterownik ESC |
| 3 | – | Sterownik silnika |
| 4 | – | Wentylator chłodnicy, zawór regulacyjny ciśnienia paliwa, przekaźnik elektrycznego ogrzewania dodatkowego |
| 5 | – | Cewka przekaźnika instalacji zapłonowej |
| 6 | – | Czujnik hamowania |
| 7 | – | Żaluzja chłodnicy |
| 8 | – | Sonda lambda |
| 9 | – | Pompa płynu chłodzącego, cewka zapłonowa, sterownik układu wstępnego żarzenia, przepływomierz masowy powietrza |
| 10 | – | Sterownik pompy paliwa |
| 11 | – | Elektryczne ogrzewanie dodatkowe |
| 12 | – | Elektryczne ogrzewanie dodatkowe |
| 13 | – | Sterownik automatycznej skrzyni biegów |
| 14 | – | Przekaźnik ogrzewania szyby przedniej |
| 15 | – | Sygnał dźwiękowy |
| 16 | – | Zapłon |
| 17 | – | Sterownik ESC, sterownik silnika, cewka przekaźnika głównego |
| 18 | – | Sterownik magistrali danych, moduł danych akumulatora |
| 19 | – | Przednie wycieraczki |
| 20 | – | Alarm |
| 21 | – | Wolny |
| 22 | – | Sterownik silnika |
| 23 | – | Rozrusznik |
| 24 | – | Elektryczne ogrzewanie dodatkowe |
| 31 | – | Wolny |
| 32 | – | Wolny |
| 33 | – | Sterownik SCR |
| 34 | – | Wolny |
| 35 | – | Wolny |
| 36 | – | Wolny |
| 37 | – | sterownik ogrzewania postojowego |
| 38 | – | Wolny |
W tabelach kolumna amperażu ma znak „-” tam, gdzie źródłowy wykaz podaje funkcję obwodu, ale nie wskazuje jednej wartości nominalnej dla wszystkich egzemplarzy. Nie wolno zgadywać amperażu ani stosować bezpiecznika o większej wartości.
Roczniki 2017-2023 i zmiany po liftingu
Pierwsza generacja Superb III (3V) weszła do produkcji w 2015 roku, a nowa, czwarta generacja pojawiła się pod koniec 2023 roku. Pokazane wyżej schematy są potwierdzone dla lat 2015-2016. W nowszych wersjach, szczególnie po modernizacji z 2019 roku i w autach hybrydowych iV, stosowano dodatkowe moduły oraz odmienne obsady. Przed diagnozą nowszego egzemplarza trzeba zweryfikować jego instrukcję i oznaczenia na pokrywie.
Dla wersji z 2017 roku dostępny jest też osobny wykaz Skoda Superb (2017). Poprzednią generację opisuje Skoda Superb I (2006-2007), a w pokrewnej technologicznie Skodzie Octavii III (2013-2020) numery bezpieczników mogą być inne. Zobacz także Volkswagen Passat B5 dla wcześniejszych aut tej rodziny.
Pytania o bezpieczniki Superb III
Gdzie znajduje się skrzynka bezpieczników w Skodzie Superb z 2016 roku?
W kabinie za schowkiem po stronie kierowcy i w komorze silnika pod pokrywą obok akumulatora. Przy kierownicy po prawej stronie lokalizacja kabinowa jest odpowiednio zmieniona.
Czy schemat 2015 pasuje do Superb 2016?
Te dwa roczniki mają wspólną numerację przedstawionego układu. Obsada zależy jednak od wyposażenia, więc trzeba ją potwierdzić na samochodzie.
Czy te tabele dotyczą Superb po liftingu w 2019 roku?
Nie w pełnym zakresie. Opisane rozmieszczenia są właściwe dla wcześniejszych wariantów, a późniejsze samochody mogą mieć odmienne obwody i dodatkowe moduły.
Źródła: instrukcje obsługi Škoda Superb III (2015-2016), schematy rozkładu skrzynek deski rozdzielczej i komory silnika oraz informacje producenta o generacjach modelu.
