Volkswagen Passat B5 (1996-2005) – schemat bezpieczników i przekaźników
W Volkswagenie Passacie B5 z lat 1996-2005 bezpieczniki odpowiadają między innymi za oświetlenie, zapalniczkę, radio, klimatyzację, pompę paliwa, ABS, wycieraczki, moduł komfortu oraz podgrzewane siedzenia. Poniżej znajdziesz opis skrzynki bezpieczników w kokpicie po lewej stronie oraz rozmieszczenie przekaźników i dodatkowych bezpieczników na panelach przekaźnikowych.
Przed wymianą bezpiecznika porównaj oznaczenia z tabelą, schematem na pokrywie skrzynki lub instrukcją pojazdu. Układ może różnić się zależnie od wersji wyposażenia, silnika, rynku sprzedaży oraz rocznika auta.

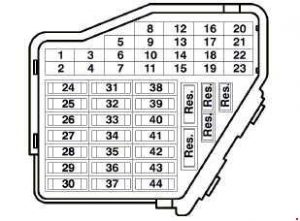

Bezpieczniki w kokpicie po lewej stronie
Główna skrzynka bezpieczników w Passacie B5 znajduje się po lewej stronie kokpitu. To właśnie tutaj znajdują się bezpieczniki odpowiedzialne m.in. za zapalniczkę, radio, oświetlenie, moduł komfortu, pompę paliwa, ABS, wycieraczki, klimatyzację i podgrzewane siedzenia.
| Numer | A | Funkcja |
| 1 | 5 | Podgrzewana dysza spryskiwacza |
| 2 | 10 | System sygnalizacji skrętu |
| 3 | – | Nieużywane |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 10 | Fotele elektryczne, klimatyzacja, telematyka, kierownica wielofunkcyjna, szyberdach Power, regulacja lusterka, HomeLink |
| 6 | 5 | Moduł komfortowy system komfortowy |
| 7 | 10 | ABS, system tempomatu, jednostka sterująca silnika |
| 8 | 5 | Automatyczna regulacja świateł przednich |
| 9 | 5 | Pomoc w parkowaniu |
| 10 | 5 | CD-Changer Unit, telematyka, kierownica wielofunkcyjna, nawigacja, radio |
| 11 | 5 | Fotele elektryczne z pamięcią |
| 12 | 10 | B+ (dodatnie napięcie akumulatora) dla złącza łącza danych (DLC) |
| 13 | 10 | Światła hamowania |
| 14 | 10 | System modułów komfortowych |
| 15 | 10 | Przyrządy, klaster, klimatyzacja, automatyczna skrzynia biegów |
| 16 | 5 | ABS, czujnik kąta skrętu |
| 17 | 10 15 |
Gniazdo zasilania, Telematyka |
| 18 | 10 | Prawe światło główne, światło drogowe |
| 19 | 10 | Lewe światło główne, światło drogowe |
| 20 | 15 | Prawe światło główne, światło mijania |
| 21 | 15 | Lewe światło główne, światło mijania |
| 22 | 5 | Światło parkowe, po prawej stronie |
| 23 | 5 | Światło parkowe, po lewej stronie |
| 24 | 25 | System wycieraczek |
| 25 | 30 | Dmuchawa świeżego powietrza, regulacja recyrkulacyjna, klimatyzacja, szyberdach |
| 26 | 30 | Odmgławiacz tylnej szyby |
| 27 | 15 | System wycieraczek do okien tylnych |
| 28 | 20 | Pompa paliwowa (FP) |
| 29 | 20 | Jednostka sterująca silnika, wentylator chłodziwa |
| 30 | 20 | Szyberdach |
| 31 | 15 | Światła awaryjne, system tempomatu, automatyczna skrzynia biegów, regulacja lusterek, diagnostyka |
| 32 | 20 | Moduł regulacji silnika (ECM), system tempomatu |
| 33 | 15 | Zapalniczka do papierosów |
| 34 | 15 | Moduł sterowania silnikiem (ECM), wtryskiwacze |
| 35 | 30 | Gniazdo przyczepy |
| 36 | 15 | Światła przeciwmgielne |
| 37 | 20 | System radiowy, nawigacja |
| 38 | 15 | System modułów komfortowych |
| 39 | 15 | System oświetlenia awaryjnego |
| 40 | 25 | Podwójny klakson |
| 41 | 25 | Telematyka |
| 42 | 25 | ABS |
| 43 | 15 | Moduł sterowania silnikiem (ECM) |
| 44 | 30 | Podgrzewane siedzenia |

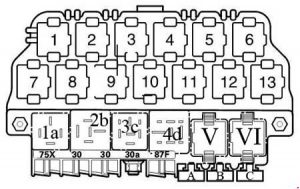

Rozmieszczenie przekaźników i bezpieczników
Oprócz głównej skrzynki w kokpicie Passat B5 posiada także panele przekaźnikowe. Znajdują się na nich przekaźniki układów takich jak wentylator chłodzący, klimatyzacja, światła przeciwmgielne, klakson, pompa paliwa oraz dodatkowe bezpieczniki dla wybranych wersji wyposażenia.
| Układ przekaźników na trzynastokrotnym panelu przekaźników pomocniczych nad panelem przekaźników | ||
| 1 | Sterowanie wentylatorem chłodzącym (FC)-A/C Przekaźnik (373) | |
| 2 | Przekaźnik szyberdachowy (79) | |
| 3 | Przekaźnik sprzęgłowy klimatyzacyjny (267) Przekaźnik sprzęgłowy klimatyzacyjny (384) |
|
| 4 | Światła do jazdy dziennej Przekaźnik zmiany serwera (173) | |
| 5 | Przekaźnik alarmu taksówkowego Przekaźnik świateł drogowych Awaryjny przekaźnik laserowy |
|
| 6 | Przekaźnik światła dźwigni wyboru | |
| 7 | Przekaźnik światła przeciwmgielnego (381) | |
| 8 | Moduł sterujący do wielofunkcyjnej kierownicy (451) Moduł sterujący do wielofunkcyjnej kierownicy (452) |
|
| 9 | Moduł sterujący do wielofunkcyjnej kierownicy (451) Moduł sterujący do wielofunkcyjnej kierownicy (452) |
|
| 10 | Przekaźnik wspomagania hamulca (373) | |
| 11 | Przekaźnik alarmu taksówkowego Awaryjny przekaźnik laserowy (200) |
|
| 12 | Podwójny przekaźnik klaksonu(53) Przekaźnik alarmu taksówkowego |
|
| 13 | Park / Pozycja neutralna(PNP) Przekaźnik (175) Położenie przekaźnika rozruchowego – sprzęgła (53) |
|
| Bezpieczniki na trzynastokrotnym panelu przekaźnikowym | ||
| A | 25 | Bezpiecznik do taksówek |
| B | 20 | Bezpiecznik do taksówek |
| B | 10 | Światła drogowe w lewo, |
| C | 15 | Bezpiecznik układu hamulcowego Pompa próżniowa |
| D | 20 | Bezpiecznik gniazda zasilania (12 V) Tylna konsola |
| E | 5 | Bezpiecznik do taksówek |
| E | 10 | Światła drogowe w prawo, |
| Położenie przekaźników na panelu przekaźników | ||
| 1a | Podwójny przekaźnik klaksonu(53) | |
| 2b | Przekaźnik redukcji obciążenia (370) | |
| 3c | Nieużywane | |
| 4d | Przekaźnik pompy paliwa (FP) (372) (409) | |
| V | Przekaźnik przerywany spryskiwacza wycieraczki (377) (389) Przekaźnik przerywany spryskiwacza wycieraczki/ Czujnik deszczu (192) |
|
| VI | Przekaźnik przerywany spryskiwacza wycieraczki (377) (389) Przekaźnik przerywany spryskiwacza wycieraczki/ Czujnik deszczu (192) |
|
| Bezpieczniki na panelu przekaźników | ||
| A | 20 | Bezpiecznik do gniazda 12V I w bagażniku |
| B | 20 | Bezpiecznik do gniazda 12V II w bagażniku |
| C | 10 | Bezpiecznik do taksówek |

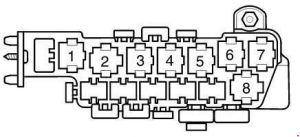

Ośmiokrotny panel przekaźników pomocniczych
W Passacie B5 występuje także pomocniczy panel przekaźników umieszczony za płytą przekaźników. Zawiera on przede wszystkim elementy związane z wentylatorem chłodzącym, ABS, zasilaniem szyb, alarmem oraz wybranymi obwodami wyposażenia dodatkowego.
| Położenie przekaźników na panelu przekaźników | |
| 1 | Nieużywane |
| 2 | Nieużywane |
| 3 | Przekaźnik sterowania wentylatorem chłodzącym (FC) 80 W (373) |
| 4 | Nieużywane |
| 5 | Przekaźnik sterowania wentylatorem chłodzącym pierwszej prędkości (FC) (373) |
| 6 | Przekaźnik sterowania wentylatorem chłodzącym (FC) (373) |
| 7 | Przekaźnik dla ABS z ESP (373) |
| 8 | Przekaźnik sterowania wentylatorem chłodzącym (FC) (370) |
| Bezpieczniki na ósmym panelu przekaźników pomocniczych | |
| 30A | Bezpiecznik pompy hydraulicznej ABS |
| 30A | Bezpiecznik okna zasilania |
| 30A 40A 60A |
Bezpiecznik wentylatora chłodziwa |
| 5A | Bezpiecznik wentylatora chłodziwa |
| 30A 50A |
Bezpiecznik pompy hydraulicznej ABS |
| 30A | Wyłącznik automatyczny – fotel pasażera |
| 30A | Wyłącznik gniazda zasilania – gniazdo kierowcy |
| 30A | System alarmowy z systemem ostrzegania przed kradzieżą – Telematyka |
| 15A | System alarmowy z systemem ostrzegania przed kradzieżą |
Rozmieszczenie przekaźników i bezpieczników na panelu przekaźników
Ostatnia tabela obejmuje dodatkowe bezpieczniki i przekaźniki związane z układem sterowania silnikiem, wtryskiwaczami, pompą powietrza wtórnego oraz wybranymi elementami chłodzenia i zapłonu.
| Numer | A | Funkcja |
| B | 10 | Bezpieczniki do wtryskiwaczy (S116) |
| B | 5 | Bezpiecznik dla pomocniczego płynu chłodzącego silnik (EC) Pompa |
| D | 50 | Bezpiecznik pompy powietrza wtórnego (S130) |
| E | 40 | Bezpiecznik do cewki zapłonowej termicznej (S115) |
| F | 5 | Moduł sterowania silnikiem (ECM) Bezpieczniki (S102) |
| G | 10 | Bezpiecznik elektroniki silnikowej (S282) |
| 1 | Motronic Engine Control Module Power Supply Relay (167), kod silnika BDP | |
| 2 | Przekaźnik pompy powietrza wtórnego (AIR) (373), (100) | |
| 3 | Motronic Engine Control Module Power Reay (429), (219) Dodatkowy płyn chłodzący silnik pomocniczy (EC) Przekaźnik pompy (53), (411) |
|
Najczęściej szukane bezpieczniki w Volkswagenie Passacie B5
W przypadku problemów z elektryką w Passacie B5 najczęściej sprawdzane są obwody zapalniczki, radia, pompy paliwa, świateł, wycieraczek, ABS i podgrzewanych siedzeń. Poniżej znajdziesz szybkie zestawienie elementów, które warto sprawdzić w pierwszej kolejności.
| Szukany element | Bezpiecznik / miejsce w tabeli | Uwagi |
| Zapalniczka | Bezpiecznik 33, 15 A | Dotyczy zapalniczki do papierosów. |
| Radio / nawigacja | Bezpiecznik 37, 20 A oraz bezpiecznik 10, 5 A | W zależności od wersji wyposażenia może być powiązane z radiem, nawigacją, CD-Changerem lub telematyką. |
| Pompa paliwa | Bezpiecznik 28, 20 A oraz przekaźnik pompy paliwa (FP) | Przekaźnik pompy paliwa występuje na panelu przekaźników jako pozycja 4d. |
| Światła mijania | Bezpiecznik 20, 15 A oraz 21, 15 A | Oddzielnie dla prawego i lewego światła głównego. |
| Światła drogowe | Bezpiecznik 18, 10 A oraz 19, 10 A | Oddzielnie dla prawego i lewego światła drogowego. |
| Wycieraczki | Bezpiecznik 24, 25 A oraz przekaźniki V / VI | Przekaźniki dotyczą pracy przerywanej wycieraczek oraz wersji z czujnikiem deszczu. |
| ABS | Bezpiecznik 42, 25 A oraz dodatkowe bezpieczniki pompy hydraulicznej ABS | W niektórych wersjach występują także dodatkowe bezpieczniki 30 A / 50 A. |
| Podgrzewane siedzenia | Bezpiecznik 44, 30 A | Dotyczy obwodu podgrzewania siedzeń. |
Uwaga przed wymianą bezpiecznika
Bezpiecznik należy wymieniać wyłącznie na element o takim samym amperażu. Zastosowanie mocniejszego bezpiecznika może doprowadzić do przegrzania instalacji lub uszkodzenia przewodów. Jeżeli nowy bezpiecznik przepala się ponownie po krótkim czasie, najczęściej oznacza to zwarcie, przeciążenie obwodu albo usterkę urządzenia podłączonego do danego obwodu.
Powiązane schematy bezpieczników Volkswagen
Jeśli szukasz schematów dla innych modeli Volkswagena, sprawdź również:
- Volkswagen Passat B6 (2005-2010) – skrzynka bezpieczników
- Volkswagen Passat B6 – bezpieczniki schemat
- Volkswagen Golf mk4 (1997-2003) – bezpieczniki schemat
- Volkswagen Jetta mk4 (1997-2003) – bezpieczniki schemat
- Wszystkie schematy bezpieczników Volkswagen
FAQ – Volkswagen Passat B5 bezpieczniki
Gdzie znajduje się skrzynka bezpieczników w Volkswagenie Passacie B5?
Główna skrzynka bezpieczników znajduje się po lewej stronie kokpitu. Dodatkowe przekaźniki i bezpieczniki mogą znajdować się na panelach przekaźnikowych, zależnie od wersji wyposażenia i silnika.
Który bezpiecznik odpowiada za zapalniczkę w Passacie B5?
Za zapalniczkę do papierosów odpowiada bezpiecznik numer 33 o wartości 15 A. Przed wymianą warto jednak porównać oznaczenie z opisem na pokrywie skrzynki bezpieczników.
Który bezpiecznik odpowiada za pompę paliwa?
W tabeli głównej pompa paliwowa (FP) jest przypisana do bezpiecznika numer 28 o wartości 20 A. Dodatkowo na panelu przekaźników występuje przekaźnik pompy paliwa oznaczony jako 4d.
Co sprawdzić, jeśli nie działa radio lub nawigacja?
W pierwszej kolejności warto sprawdzić bezpiecznik 37 o wartości 20 A, opisany jako system radiowy i nawigacja. W niektórych wersjach powiązany może być także bezpiecznik 10, który obejmuje CD-Changer, telematykę, kierownicę wielofunkcyjną, nawigację i radio.
Czy układ bezpieczników w Passacie B5 zawsze jest taki sam?
Nie zawsze. Rozmieszczenie bezpieczników i przekaźników może różnić się w zależności od wersji silnikowej, rocznika, wyposażenia, klimatyzacji, systemów komfortu, rynku sprzedaży oraz dodatkowych modułów.
Czy można założyć bezpiecznik o większym amperażu?
Nie należy tego robić. Bezpiecznik powinien mieć taką samą wartość amperażu jak element przewidziany dla danego obwodu. Mocniejszy bezpiecznik nie usuwa przyczyny awarii i może doprowadzić do uszkodzenia instalacji elektrycznej.
